100 chevilles de frappe ETE option 7 - acier zingué - M6x25mm - SCELL-IT - EX-9215110625
Référence : S344EX9215110625
Découvrez 100 chevilles de frappe ETE option 7 - acier zingué - M6x25mm - SCELL-IT - EX-9215110625 disponible à l'achat
- Faible profondeur de perçage pour un montage facile.
- Outil de pose SG ou STSA pour une expansion contrôlée.
- Collerette intégrée empêche le glissement de la douille.
- Reprise de charges élevée pour une sécurité optimale.
- Résistance au feu jusqu'à 120 minutes.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

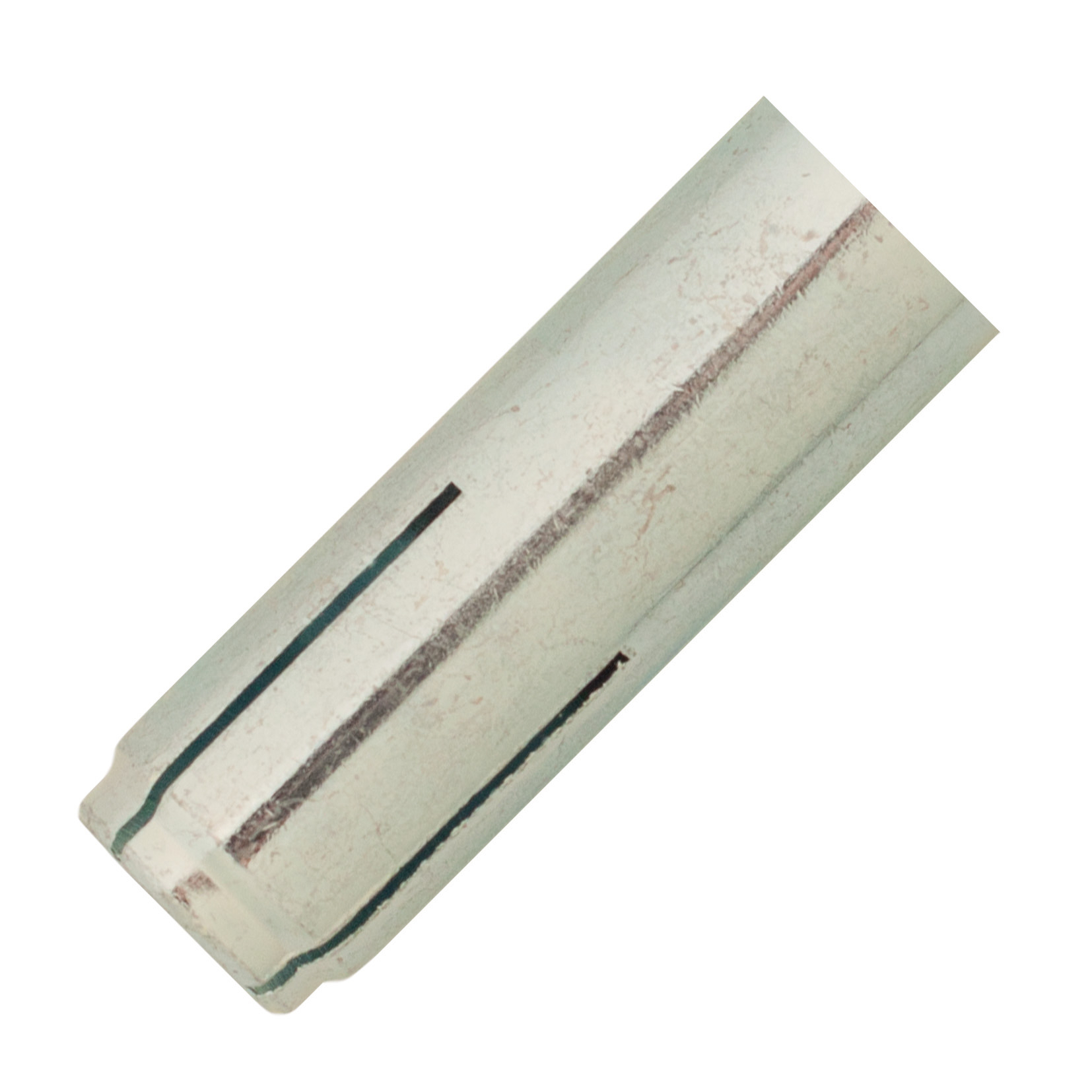

Les 100 chevilles de frappe ETE option 7 en acier zingué M6x25mm de la marque SCELL-IT sont des chevilles en acier électrozingué avec un taraudage intérieur permettant le montage de vis à pas métrique ou de tiges filetées.
Ces chevilles sont conçues pour offrir une faible profondeur de perçage de 8 mm, une faible profondeur d’ancrage de 26 mm ainsi qu’un diamètre de perçage réduit, ce qui facilite leur installation rapide et précise.
L’outil de pose SG ou STSA garantit une expansion contrôlée de la cheville et un montage sans effort.
La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, assurant un montage précis et sans problème.
En cas d’ancrage abandonné, le bouchage est facile et propre.
Ces chevilles offrent une reprise de charges élevée, assurant une fixation sécurisée avec un couple de serrage maximal recommandé de 4 Nm.
Elles disposent de données de résistance au feu jusqu’à 120 minutes, ce qui les rend adaptées à des environnements nécessitant cette performance.
Les matériaux support compatibles incluent le béton fissuré ou non fissuré de classe C20/25 à C50/60, ainsi que le béton de classe C12/15 et la pierre naturelle dense.
Les chevilles sont fabriquées en acier électrozingué avec un revêtement d’au moins 5μm, à utiliser avec des vis ou tiges filetées en acier de classe 4.6, 5.6, 5.8 ou 8.8.
Le montage s’effectue en perçant au diamètre recommandé, en nettoyant le trou, puis en insérant la cheville à fleur de la surface du béton.
L’expansion est réalisée en positionnant l’outil de pose (STSA ou SG) aligné avec la cheville, puis en frappant à l’aide d’un marteau pour enfoncer le cône dans la cheville.
L’opération est terminée lorsque l’épaulement de l’outil de pose est en butée contre la cheville.
Enfin, la vis métrique ou la tige filetée est vissée dans la cheville en respectant le couple de serrage maximal recommandé.
Ces chevilles sont particulièrement adaptées pour la suspension de réseaux tels que chemins de câbles, tuyauteries, ventilation, sprinklers, la suspension de faux plafonds, la fixation d’équipements fixes comme des échelles, grilles ou équipements techniques, ainsi que la fixation murale ou au sol d’équipements pour le carottage béton.
Les dimensions spécifiques pour la version M6x25mm incluent un diamètre de perçage de 8 mm, une profondeur de perçage de 26 mm, une longueur de vissage minimale de 8 mm, une distance minimale au bord de 80 mm, un entraxe minimal de 150 mm, et une épaisseur minimale du support de 200 mm.
Cette cheville existe également en version inox (référence A4-SAPLUS) pour des applications nécessitant une résistance accrue à la corrosion.
En résumé, cette cheville de frappe est un produit fiable et performant, offrant une installation simple et rapide, une haute résistance mécanique, une compatibilité avec divers matériaux supports, ainsi qu’une excellente résistance au feu.
Cette cheville se distingue par une faible profondeur de perçage, une faible profondeur d’ancrage et un diamètre de perçage réduit. Son montage est facilité grâce à l’outil de pose SG ou STSA qui garantit une expansion contrôlée sans effort. La collerette intégrée empêche la douille d'ancrage de glisser trop profondément dans le trou, assurant une pose précise et sans problème. En cas d’ancrage abandonné, le bouchage est facile et propre.
La cheville SAPLUS offre une reprise de charges élevée et bénéficie d’une résistance au feu de 120 minutes (classe FB120). Elle est disponible en version acier zingué et également en version inox (référence A4-SAPLUS).
Les dimensions spécifiques pour la version M6x25mm sont les suivantes : diamètre de perçage 8 mm, profondeur de perçage 26 mm, longueur de vissage minimale 8 mm, couple de serrage maximal 4 Nm, épaisseur minimale du support 80 mm, distance minimale au bord 150 mm, entraxe minimal 200 mm.
Les applications typiques incluent la suspension de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers), la suspension de faux plafonds, la fixation d’équipements fixes tels que des échelles, grilles ou équipements techniques, ainsi que la fixation murale ou au sol d’équipements pour le carottage béton.
Le montage s’effectue en perçant au diamètre requis, en nettoyant le trou, puis en insérant la cheville SAPLUS à fleur de la surface. L’expansion est réalisée en positionnant l’outil de pose SG ou STSA en contact avec la cheville et en frappant avec un marteau pour enfoncer le cône dans la douille. L’opération est terminée lorsque l’épaulement de l’outil est en butée contre la cheville. Enfin, la vis ou la tige filetée est vissée dans la cheville en respectant le couple de serrage maximal.
Cette cheville garantit une fixation robuste et durable dans des supports béton et pierre, avec une mise en œuvre simple et sécurisée.
- matière : acier électrozingué avec un revêtement ≥ 5μm
- à utiliser avec vis ou tige filetée acier classe 4.6, 5.6, 5.8 ou 8.8
- faible profondeur de perçage : 8 mm
- profondeur d’ancrage : 26 mm
- diamètre de perçage : 8 mm
- longueur de vissage minimale : 8 mm
- couple de serrage maximal recommandé : 4 Nm
- distance minimale au bord : 80 mm
- entraxe minimal : 150 mm
- épaisseur minimale du support : 200 mm
- résistance au feu jusqu’à 120 minutes
- compatible avec béton fissuré ou non fissuré de classe C20/25 à C50/60, béton C12/15 et pierre naturelle dense
- outil de pose recommandé : SG ou STSA pour une expansion contrôlée
- collerette intégrée empêchant la douille d’ancrage de glisser trop profondément
- référence fournisseur : EX-9215110625
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec cette cheville de frappe ?
La cheville SAPLUS est conçue pour une utilisation dans le béton fissuré ou non fissuré de classes C20/25 à C50/60, ainsi que dans le béton C12/15 et la pierre naturelle dense. Elle est fabriquée en acier électrozingué avec un revêtement ≥ 5μm et doit être utilisée avec des vis ou tiges filetées acier de classes 4.6 à 8.8.
Comment s’effectue la mise en œuvre de cette cheville ?
Après perçage au diamètre recommandé et nettoyage du trou, la cheville est insérée à fleur du béton. L’outil de pose SG ou STSA est positionné en alignement avec la cheville, puis frappé au marteau pour enfoncer le cône d’expansion. Le montage est terminé lorsque l’épaulement de l’outil est en butée. La vis ou tige filetée est ensuite vissée en respectant le couple de serrage maximum indiqué.
Quelles performances de charge cette cheville offre-t-elle ?
Les charges recommandées en traction et cisaillement varient selon le diamètre, par exemple 70 daN pour M6, 190 daN pour M8, jusqu’à 360 daN pour M20. Ces valeurs sont calculées pour une profondeur d’ancrage dans du béton C20/25 avec application des coefficients de sécurité selon ETAG001.
Quels sont les avantages liés à la conception de cette cheville ?
La cheville présente une faible profondeur de perçage, une collerette intégrée empêchant la douille de glisser trop profondément, une expansion contrôlée grâce aux outils de pose spécifiques, ainsi qu’un bouchement propre en cas d’ancrage non utilisé. Elle offre également une reprise de charges élevée et une résistance au feu jusqu’à 120 minutes (classe FB120).
Quelles sont les normes et certifications associées à ce produit ?
Cette cheville bénéficie d’un agrément technique européen (ETA option 1) pour le béton fissuré et non fissuré. Elle répond aux exigences de sécurité et de qualité Scell-it, avec un classement résistance au feu FB120.
