100 chevilles de frappe ETE option 7 - acier zingué - M6x25mm - SCELL-IT - SAPLUS06
Référence : S344SAPLUS06
Découvrez 100 chevilles de frappe ETE option 7 - acier zingué - M6x25mm - SCELL-IT - SAPLUS06 disponible à l'achat
- Faible profondeur de perçage et d'ancrage pour un usage facile
- Expansion contrôlée grâce à l'outil de pose SG ou STSA
- Collerette intégrée pour un montage sécurisé et sans effort
- Bouchement propre en cas d'ancrage abandonné
- Résistance au feu de 120 minutes pour une sécurité accrue
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents

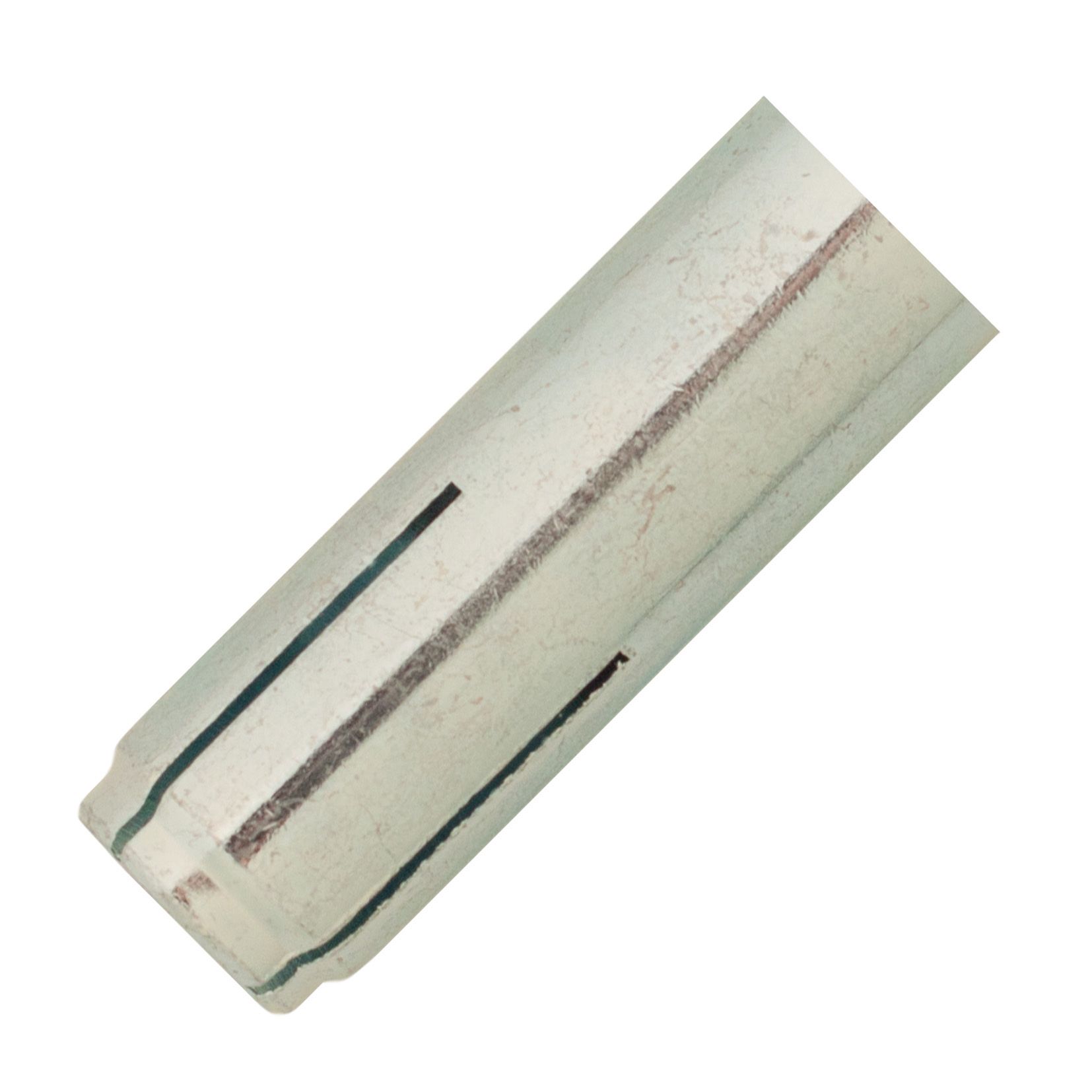

La cheville de frappe SAPLUS06 est une cheville en acier électrozingué avec un taraudage intérieur M6 et une longueur de 25 mm.
Elle est conçue pour un faible diamètre de perçage de 8 mm, une profondeur de perçage de 26 mm et une profondeur d’ancrage de 8 mm, ce qui facilite son installation.
La cheville est fabriquée en acier électrozingué avec un revêtement d’au moins 5 μm.
Elle est compatible avec des vis ou tiges filetées en acier de classe 4.6, 5.6, 5.8 ou 8.8.
La cheville SAPLUS06 est agréée pour une utilisation dans le béton fissuré ou non fissuré de classe C20/25 à C50/60 selon l’évaluation technique européenne (ATE béton option 1).
Elle convient également pour une mise en œuvre dans le béton C12/15 ou dans la pierre naturelle dense.
L’outil de pose recommandé est le SG ou le STSA, garantissant une expansion contrôlée et un montage sans effort.
La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, assurant un montage sécurisé et sans problème.
En cas d’ancrage abandonné, le bouchage est facile et propre.
La cheville offre une reprise de charges élevée avec une résistance au feu de 120 minutes (classe FB120).
Elle est particulièrement adaptée à la fixation de suspentes de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers), de faux plafonds, d’équipements fixes tels que des échelles, grilles ou équipements techniques, ainsi qu’à la fixation murale ou au sol d’équipements pour le carottage béton.
Les dimensions techniques clés sont :
- Diamètre de perçage : 8 mm
- Profondeur de perçage : 26 mm
- Profondeur d’ancrage : 8 mm
- Longueur de vissage minimale : 4 mm
- Couple de serrage maximal : 80 Nm
- Épaisseur minimale du support : 150 mm
- Distance minimale aux bords : 200 mm
- Entraxe minimal : 200 mm
La cheville est livrée conditionnée par lot de 100 pièces.
Elle existe également en version inox (référence A4-SAPLUS) pour des applications nécessitant une résistance accrue à la corrosion.
Pour la mise en œuvre, il convient de percer au diamètre recommandé, de nettoyer le trou, puis d’insérer la cheville à fleur de la surface.
Ensuite, il faut positionner l’outil de pose SG ou STSA en contact avec la collerette et frapper à l’aide d’un marteau pour enfoncer le cône dans la cheville.
L’opération est terminée lorsque l’épaulement de l’outil est en butée contre la cheville.
Enfin, il faut visser la vis métrique ou la tige filetée dans la cheville en respectant le couple de serrage maximal indiqué.
Cette cheville est conforme aux normes européennes et bénéficie d’une évaluation technique européenne (ETA) pour le béton fissuré et non fissuré.
Elle assure une fixation fiable et durable dans les matériaux support spécifiés.
Cette cheville se distingue par une faible profondeur de perçage, une faible profondeur d’ancrage et un diamètre de perçage réduit. L’outil de pose SG ou STSA garantit une expansion contrôlée et un montage sans effort. La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, assurant ainsi un montage fiable et sans problème. En cas d’ancrage abandonné, le bouchage est facile et propre. Le produit offre une reprise de charges élevée et une résistance au feu certifiée pendant 120 minutes.
Les dimensions techniques pour la version M6x25mm sont les suivantes : diamètre de perçage 8 mm, profondeur de perçage 26 mm, profondeur d’ancrage 8 mm, longueur de vissage minimale 4 mm, couple de serrage maximal 80 Nm, épaisseur minimale du support 150 mm, distance minimale aux bords 200 mm, entraxe minimal 200 mm. Ces données sont conformes à l’ETA 15/0525.
La mise en œuvre se fait en perçant au diamètre indiqué, en nettoyant le trou, puis en insérant la cheville SAPLUS à fleur de la surface du béton. L’expansion s’effectue en positionnant l’outil de pose STSA ou SG en alignement avec la cheville, puis en frappant avec un marteau pour enfoncer le cône dans la cheville jusqu’à butée. Ensuite, la vis métrique ou la tige filetée est vissée dans la cheville en respectant le couple de serrage maximal.
Les applications typiques comprennent la suspension de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers), la suspension de faux plafonds, la fixation d’équipements fixes tels que des échelles, grilles ou équipements techniques, ainsi que la fixation murale ou au sol d’équipements pour le carottage béton.
Ce produit existe également en version inox (référence A4-SAPLUS) pour des exigences spécifiques de résistance à la corrosion.
En résumé, la cheville de frappe SAPLUS M6x25mm allie performance, facilité de pose et conformité aux normes, adaptée pour des fixations solides dans divers types de béton et pierre dense, avec une excellente reprise de charges et une résistance au feu certifiée.
- matière : acier électrozingué avec revêtement ≥ 5 μm
- taraudage intérieur : M6
- longueur : 25 mm
- diamètre de perçage : 8 mm
- profondeur de perçage : 26 mm
- profondeur d’ancrage : 8 mm
- longueur de vissage minimale : 4 mm
- couple de serrage maximal : 80 Nm
- épaisseur minimale du support : 150 mm
- distance minimale aux bords : 200 mm
- entraxe minimal : 200 mm
- compatible avec vis ou tiges filetées acier classes 4.6, 5.6, 5.8, 8.8
- agréée pour béton fissuré ou non fissuré de classe C20/25 à C50/60 (ATE béton option 1)
- convient aussi pour béton C12/15 et pierre naturelle dense
- résistance au feu : 120 minutes (classe FB120)
- outil de pose recommandé : SG ou STSA pour expansion contrôlée
- collerette intégrée empêchant la douille d’ancrage de glisser trop profondément
- référence fournisseur : SAPLUS06
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de la cheville de frappe SAPLUS06 ?
La cheville SAPLUS06 est en acier électrozingué avec un taraudage intérieur M6 pour vis ou tige filetée acier classe 4.6 à 8.8. Elle se distingue par une faible profondeur de perçage (8 mm), une faible profondeur d’ancrage (26 mm), et une collerette intégrée qui empêche la douille d’ancrage de glisser trop profondément dans le trou. Elle offre une reprise de charges élevée et une résistance au feu de 120 minutes (classe FB120).
Comment garantir une pose correcte et fiable de cette cheville ?
Il faut percer le trou au diamètre indiqué (8 mm) et le nettoyer avant insertion. L’outil de pose adapté (STSA ou SG) doit être positionné en alignement avec la cheville, au contact du disque plastique, puis frappé avec un marteau pour enfoncer le cône dans la cheville jusqu’à la butée de l’outil. Enfin, visser la vis ou la tige filetée en respectant le couple maximal de serrage de 4 Nm.
Quels supports sont compatibles avec la cheville SAPLUS06 ?
Cette cheville est agréée pour une utilisation dans le béton fissuré ou non fissuré de classes C20/25 à C50/60 (ATE option 1). Elle convient aussi pour le béton C12/15 et la pierre naturelle dense, garantissant ainsi une large gamme d’applications dans le bâtiment.
Quelles sont les capacités de charge de la cheville SAPLUS06 ?
En béton C20/25, la cheville offre une charge de service en traction et en cisaillement de 70 daN pour le modèle M6x25 mm, à condition que la profondeur d’ancrage soit respectée conformément aux données techniques.
Quels usages et applications sont recommandés pour cette cheville ?
Elle est adaptée pour la suspension de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers), la fixation de faux plafonds, la fixation d’équipements fixes comme des échelles, grilles, ou équipements techniques, ainsi que pour la fixation murale ou au sol d’équipements liés au carottage béton.
