100 chevilles de frappe ETE option 7 - acier zingué - M6x25mm - SCELL-IT - SAPLUS06C
Référence : S344SAPLUS06C
Découvrez 100 chevilles de frappe ETE option 7 - acier zingué - M6x25mm - SCELL-IT - SAPLUS06C disponible à l'achat
- Faible profondeur de perçage pour un montage simplifié.
- Expansion contrôlée pour une installation sans effort.
- Collerette intégrée évitant tout glissement inopiné.
- Reprise de charges élevée, adaptée à divers usages.
- Résistance au feu jusqu'à 120 minutes pour plus de sécurité.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents

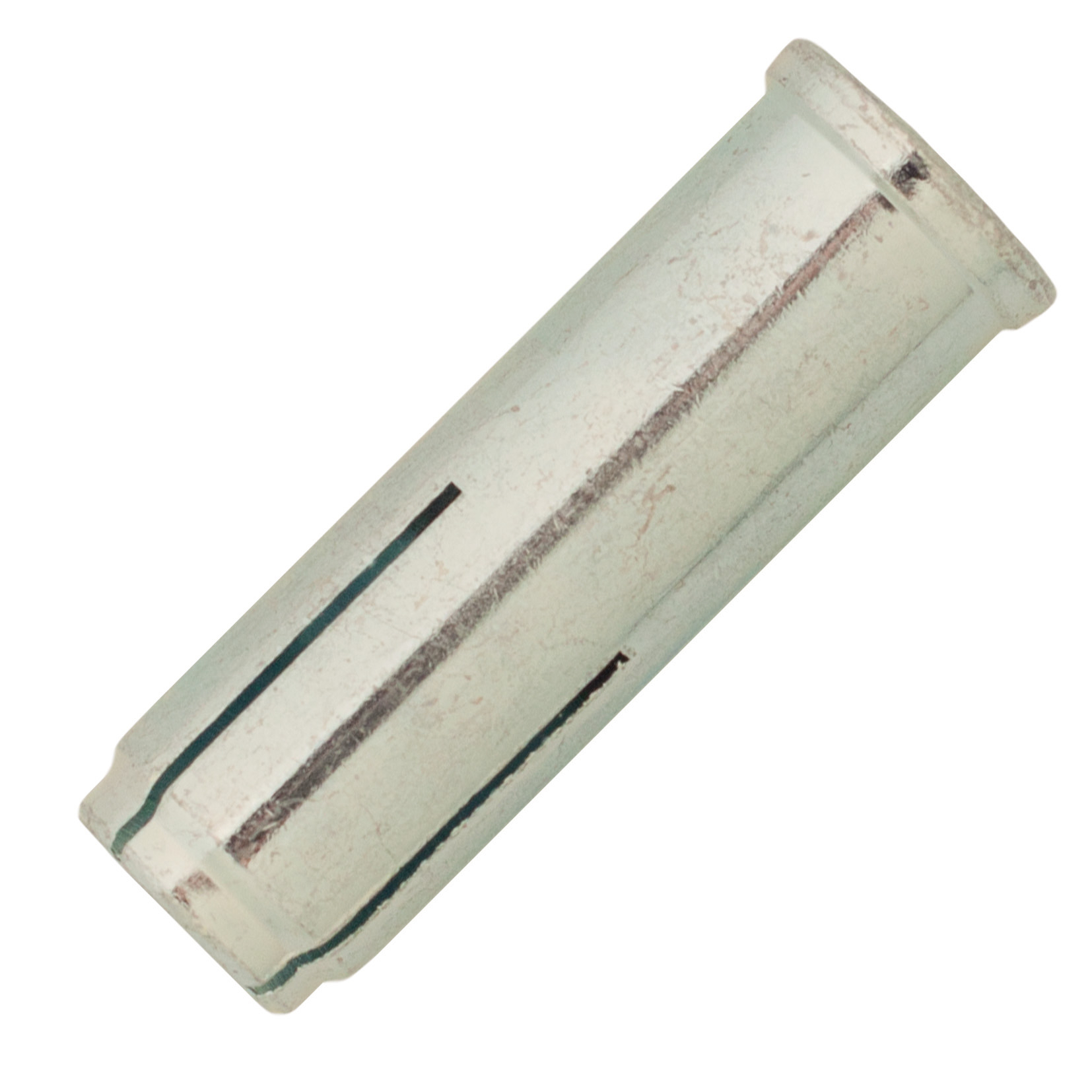

La cheville de frappe SAPLUS option 7 en acier zingué M6x25mm est conçue pour un montage fiable et efficace dans le béton fissuré ou non fissuré, ainsi que dans la pierre naturelle dense.
Cette cheville est fabriquée en acier électrozingué avec un revêtement d’une épaisseur supérieure à 5μm.
Elle est compatible avec des vis ou tiges filetées en acier de classes 4.6, 5.6, 5.8 ou 8.8.
Elle bénéficie d'une homologation pour les bétons de classes C20/25 à C50/60 selon l’option 1 de l’ATE béton.
Le produit se distingue par une faible profondeur de perçage, une faible profondeur d’ancrage et un faible diamètre de perçage, ce qui simplifie considérablement son installation.
L’outil de pose SG ou STSA garantit une expansion contrôlée et un montage sans effort.
La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, assurant ainsi un montage sans problème.
En cas d’ancrage abandonné, le bouchage est facile et propre.
Cette cheville offre une reprise de charges élevée, adaptée à divers usages tels que la suspension de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers), la suspension de faux plafonds, la fixation d’équipements fixes (échelles, grilles, équipements techniques) ainsi que la fixation murale ou au sol d’équipements pour le carottage béton.
Elle dispose de données de résistance au feu certifiées pour 120 minutes, renforçant la sécurité des installations.
Une version inox A4 est également disponible pour des applications nécessitant une résistance accrue à la corrosion.
Les dimensions spécifiques pour la version M6x25mm sont : un diamètre de perçage de 8 mm, une profondeur de perçage de 26 mm, une longueur totale de 25 mm, une longueur minimale de vissage de 8 mm, et un couple de serrage maximal de 4 Nm.
La distance minimale au bord est de 150 mm et l’entraxe minimal est de 200 mm.
La mise en œuvre s’effectue en perçant et nettoyant le trou, puis en insérant la cheville SAPLUS à fleur de la surface du béton.
L’expansion est réalisée en positionnant l’outil de pose (STSA ou SG) en alignement avec la cheville et en frappant à l’aide d’un marteau pour enfoncer le cône dans la cheville.
L’opération est terminée lorsque l’épaulement de l’outil est en butée contre la cheville.
Enfin, la vis métrique ou la tige filetée est vissée dans la cheville en respectant le couple de serrage maximal.
Cette cheville est un produit performant, pratique et sécurisé pour les fixations dans le béton et matériaux denses, offrant une installation aisée ainsi qu’une haute résistance mécanique et au feu.
Cette cheville se distingue par une faible profondeur de perçage, une faible profondeur d’ancrage et un diamètre de perçage réduit. L’outil de pose SG ou STSA garantit une expansion contrôlée et un montage sans effort. La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, assurant ainsi un montage fiable. En cas d’ancrage abandonné, le bouchage est facile et propre. La cheville offre une reprise de charges élevée et une résistance au feu de 120 minutes (classe FB120). Une version inox existe également (référence A4-SAPLUS).
La mise en œuvre se déroule en quatre étapes :
- perçage au diamètre dcut et nettoyage du trou,
- insertion de la cheville SAPLUS à fleur de la surface du béton,
- expansion de la cheville en frappant l’outil de pose STSA ou SG avec un marteau pour enfoncer le cône,
- vissage de la vis métrique ou de la tige filetée dans la cheville en respectant le couple de serrage maximal Tmax.
Les applications typiques comprennent la suspension de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers), la suspension de faux plafonds, la fixation d’équipements fixes (échelles, grilles, équipements techniques) ainsi que la fixation murale ou au sol d’équipements pour le carottage béton.
Dimensions et caractéristiques techniques pour la cheville M6x25 mm (référence SAPLUS06C) :
- diamètre de perçage : 8 mm,
- profondeur de perçage : 26 mm,
- longueur de vissage minimale : 8 mm,
- couple de serrage maximal : 4 Nm,
- épaisseur minimale du support : 80 mm,
- distance minimale aux bords : 150 mm,
- entraxe minimal : 200 mm.
Les charges de service en traction et cisaillement pour la cheville M6 sont respectivement de 70 daN dans le béton.
Le conditionnement individuel avec collerette garantit une meilleure hygiène et praticité lors de la pose.
Cette cheville est conforme à l’évaluation technique européenne (ETA option 1, ATE 15/0525) pour le béton fissuré et non fissuré, offrant ainsi une garantie de performance et de sécurité dans les applications structurelles.
- matière : acier électrozingué avec revêtement ≥ 5μm
- compatible avec vis ou tige filetée acier classes 4.6, 5.6, 5.8, 8.8
- usage : béton fissuré ou non fissuré classes C20/25 à C50/60 (ATE béton option 1), béton C12/15, pierre naturelle dense
- faible profondeur de perçage : 26 mm
- diamètre de perçage : 8 mm
- longueur totale : 25 mm
- longueur minimale de vissage : 8 mm
- couple de serrage maximal : 4 Nm
- distance minimale au bord : 150 mm
- entraxe minimal : 200 mm
- outil de pose : SG ou STSA pour expansion contrôlée et montage sans effort
- collerette intégrée empêchant le glissement de la douille dans le trou
- résistance au feu certifiée 120 minutes
- reprise de charges élevée adaptée à la suspension de réseaux, faux plafonds, fixation d’équipements fixes et carottage béton
- référence fournisseur : SAPLUS06C
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux support compatibles avec la cheville de frappe SA PLUS M6x25 mm ?
Cette cheville est agréée pour une utilisation dans le béton fissuré ou non fissuré de classes C20/25 à C50/60 (option ATE 15/0525), ainsi que dans le béton C12/15 et la pierre naturelle dense. Elle offre une grande polyvalence pour des fixations solides dans ces matériaux.
Comment se réalise la mise en œuvre de cette cheville ?
Il faut percer un trou de 8 mm de diamètre, nettoyer ce trou, puis insérer la cheville à fleur de la surface. L’outil de pose SG ou STSA est utilisé pour enfoncer le cône d’expansion dans la cheville jusqu’à butée, assurant une expansion contrôlée. Enfin, la vis métrique ou la tige filetée est vissée en respectant un couple maximal de serrage de 4 Nm.
Quelles sont les performances de charge recommandées pour la cheville M6x25 mm ?
Pour ce modèle, la charge recommandée est de 70 daN en traction et 70 daN en cisaillement, avec des coefficients de sécurité conformes à la norme ETAG001. Ces valeurs sont calculées pour une profondeur d’ancrage dans du béton C20/25.
Quels éléments techniques garantissent un montage précis et sécurisé ?
La cheville possède une collerette intégrée qui empêche la douille d’ancrage de glisser trop profondément dans le trou, ce qui assure un montage précis. L’expansion est contrôlée par l’outil de pose dédié, garantissant un montage sans effort et fiable.
Quelle est la résistance au feu de cette cheville ?
La cheville SA PLUS M6x25 mm bénéficie d’une résistance au feu certifiée pendant 120 minutes, classée FB120, ce qui apporte une garantie supplémentaire de sécurité en cas d’incendie.
Existe-t-il une version adaptée pour des environnements spécifiques ?
Oui, une version inox est disponible sous la référence A4-SAPLUS, adaptée aux environnements nécessitant une meilleure résistance à la corrosion.
