100 chevilles de frappe ETE option 7 - acier zingué - M8x30mm - SCELL-IT - EX-9215110830
Référence : S344EX9215110830
Découvrez 100 chevilles de frappe ETE option 7 - acier zingué - M8x30mm - SCELL-IT - EX-9215110830 disponible à l'achat
- Faible profondeur de perçage pour une utilisation aisée.
- Expansion contrôlée grâce à l'outil de pose SG ou STSA.
- Colerette intégrée pour un montage sans problème.
- Bouchement facile en cas d'ancrage abandonné.
- Résistance au feu de 120 minutes pour une sécurité accrue.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

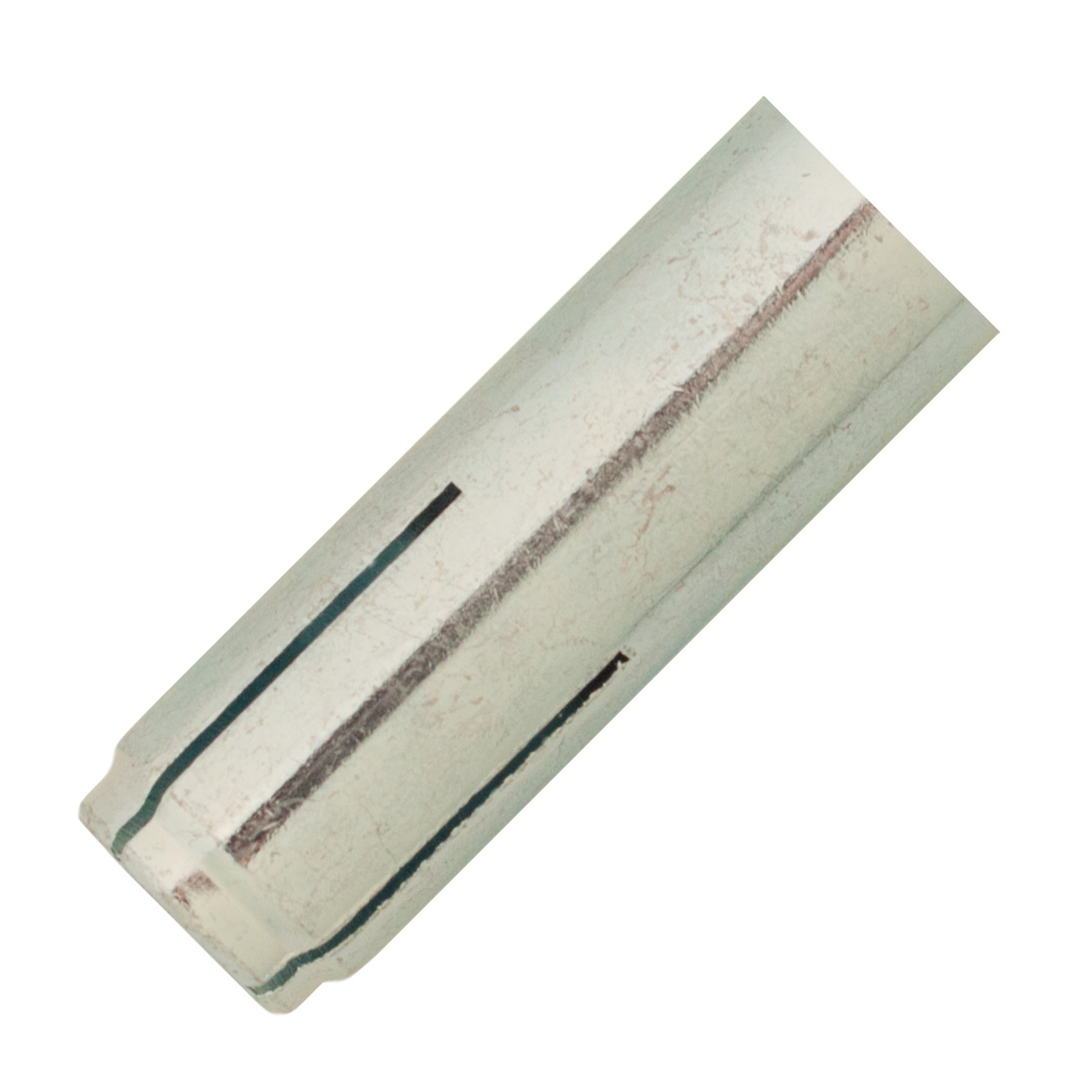

Les 100 chevilles de frappe ETE option 7 en acier zingué M8x30mm de la marque SCELL-IT sont des chevilles en acier électrozingué avec un taraudage intérieur adapté aux vis métriques ou tiges filetées.
Ces chevilles sont conçues pour une utilisation dans le béton fissuré ou non fissuré de classe C20/25 à C50/60, ainsi que dans le béton C12/15 ou la pierre naturelle dense.
Leur faible profondeur de perçage, profondeur d’ancrage et diamètre de perçage facilitent la mise en œuvre.
L’outil de pose SG ou STSA garantit une expansion contrôlée de la cheville et un montage sans effort.
La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, assurant un montage précis et sans problème.
En cas d’ancrage abandonné, un bouchage facile et propre est possible.
Ces chevilles offrent une reprise de charges élevée et disposent d’une résistance au feu certifiée de 120 minutes (classe FB120).
Le montage s’effectue en perçant un trou au diamètre spécifié puis en le nettoyant.
La cheville SAPLUS est insérée à fleur de la surface du béton.
L’expansion est réalisée en positionnant l’outil de pose STSA ou SG en alignement avec la cheville puis en frappant avec un marteau pour enfoncer le cône dans la cheville.
L’opération est terminée lorsque l’épaulement de l’outil de pose bute contre la cheville.
Ensuite, la vis métrique ou la tige filetée est vissée dans la cheville en respectant le couple de serrage maximal recommandé.
Les dimensions spécifiques pour la version M8x30mm sont : diamètre de perçage 10 mm, profondeur de perçage 32 mm, profondeur d’ancrage 8 mm, longueur de vissage minimum 8 mm, couple de serrage maximal 80 Nm.
La cheville nécessite une épaisseur minimale du support de 150 mm, une distance minimale aux bords de 200 mm et un entraxe minimum de 200 mm.
Ces chevilles sont adaptées pour la fixation de suspentes de réseaux tels que chemins de câbles, tuyauteries, ventilation et sprinklers, ainsi que pour les suspentes de faux plafonds.
Elles conviennent également à la fixation d’équipements fixes comme échelles, grilles et équipements techniques, ainsi qu’à la fixation murale ou au sol d’équipements pour le carottage béton.
Une version inox est disponible sous la référence A4-SAPLUS pour des applications nécessitant une résistance accrue à la corrosion.
Le conditionnement comprend 100 chevilles par boîte.
Le stockage doit se faire dans un endroit sec pour préserver la qualité du zingage et éviter toute corrosion prématurée.
Ces chevilles bénéficient d’une certification européenne ETA option 1 pour le béton fissuré et non fissuré, garantissant leur conformité aux normes de sécurité et de performance.
Les charges de service maximales sont calculées selon les coefficients de sécurité ETAG001 et s’appliquent à une profondeur d’ancrage dans du béton C20/25.
En résumé, les chevilles de frappe SAPLUS M8x30mm offrent une solution fiable, facile à poser, avec une haute performance mécanique et une excellente résistance au feu, adaptées aux applications professionnelles en béton et pierre dense.
La cheville SAPLUS présente plusieurs avantages majeurs :
- Faible profondeur de perçage, profondeur d’ancrage et diamètre de perçage, optimisant ainsi la tenue et la pose.
- Outil de pose SG ou STSA garantissant une expansion contrôlée et un montage sans effort.
- Collerette intégrée empêchant la douille d’ancrage de glisser trop profondément dans le trou, assurant un montage précis et sans problème.
- Bouchement facile et propre en cas d’ancrage abandonné.
- Reprise de charges élevée, avec des charges de traction et cisaillement allant de 70 daN (M6) à 360 daN (M20) selon la taille.
- Résistance au feu certifiée pendant 120 minutes (classe FB120).
- Existe également en version inox A4 pour une meilleure résistance à la corrosion.
La mise en œuvre s’effectue par perçage au diamètre recommandé, nettoyage du trou, insertion de la cheville à fleur de la surface, puis expansion à l’aide de l’outil de pose STSA ou SG en frappant avec un marteau. Le montage final se fait en vissant la vis métrique ou la tige filetée dans la cheville en respectant le couple de serrage maximal indiqué (exemple : 8 Nm pour M8x30).
Dimensions techniques pour la référence M8x30mm (référence SAPLUS08 ou SAPLUS08C avec collerette) :
- Longueur totale : 30 mm
- Diamètre de perçage : 10 mm
- Profondeur de perçage : 32 mm
- Profondeur d’ancrage : 8 mm
- Couple de serrage maximal : 8 Nm
- Épaisseur minimale du support : 80 mm
- Distance minimale au bord : 150 mm
- Entraxe minimal : 200 mm
Applications typiques :
- Suspente de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers)
- Suspente de faux plafonds
- Fixation d’équipements fixes (échelles, grilles, équipements techniques)
- Fixation murale ou au sol d’équipements pour le carottage béton
Ce produit offre une solution fiable et performante pour des fixations en béton, combinant facilité de pose, sécurité et résistance mécanique élevée.
- matière : acier électrozingué ≥ 5μm
- taraudage intérieur pour vis métrique ou tige filetée acier classe 4.6, 5.6, 5.8 ou 8.8
- utilisation : béton fissuré ou non fissuré classe C20/25 à C50/60, béton C12/15, pierre naturelle dense
- faible profondeur de perçage, profondeur d’ancrage et diamètre de perçage
- outil de pose SG ou STSA pour expansion contrôlée et montage sans effort
- collerette intégrée empêchant la douille de glisser trop profondément
- bouchage facile en cas d’ancrage abandonné
- résistance au feu certifiée 120 minutes (classe FB120)
- couple de serrage maximal 80 Nm
- diamètre de perçage 10 mm, profondeur de perçage 32 mm, profondeur d’ancrage 8 mm
- longueur de vissage minimum 8 mm
- épaisseur minimale du support 150 mm
- distance minimale aux bords 200 mm
- entraxe minimum 200 mm
- référence fournisseur : EX-9215110830
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec la cheville de frappe SAPLUS ?
La cheville SAPLUS est conçue pour une utilisation dans le béton fissuré ou non fissuré de classes C20/25 à C50/60, ainsi que dans du béton C12/15 ou de la pierre naturelle dense. Elle est compatible avec des vis ou tiges filetées en acier de classes 4.6 à 8.8.
Comment garantir une pose correcte de la cheville SAPLUS ?
Il faut percer un trou au diamètre spécifié (par exemple 10 mm pour la M8), puis le nettoyer. La cheville doit être insérée à fleur de la surface. L'outil de pose SG ou STSA est positionné en alignement avec la cheville, au contact du disque plastique, puis frappé avec un marteau pour enfoncer le cône dans la cheville jusqu'à butée.
Quelles sont les performances de charge de la cheville SAPLUS M8 ?
Pour la cheville M8, la charge de service est de 190 daN en traction et en cisaillement, calculée pour une profondeur d’ancrage dans du béton C20/25 avec application des coefficients de sécurité selon ETAG001 et un coefficient partiel d’action γf=1,4.
Quels sont les avantages techniques spécifiques de cette cheville ?
Cette cheville présente une faible profondeur de perçage et d’ancrage, une expansion contrôlée grâce à l’outil de pose, une collerette intégrée empêchant la douille de glisser trop profondément, un bouchage facile en cas d’ancrage abandonné, ainsi qu’une reprise de charges élevée et une résistance au feu de 120 minutes.
Quels sont les critères de sécurité et normes applicables à cette cheville ?
La cheville est agréée par l’European Technical Assessment (ATE) option 1 pour béton fissuré et non fissuré (réf. 15/0525), bénéficie d’un marquage CE et d’une résistance au feu classée FB120 (120 minutes).
