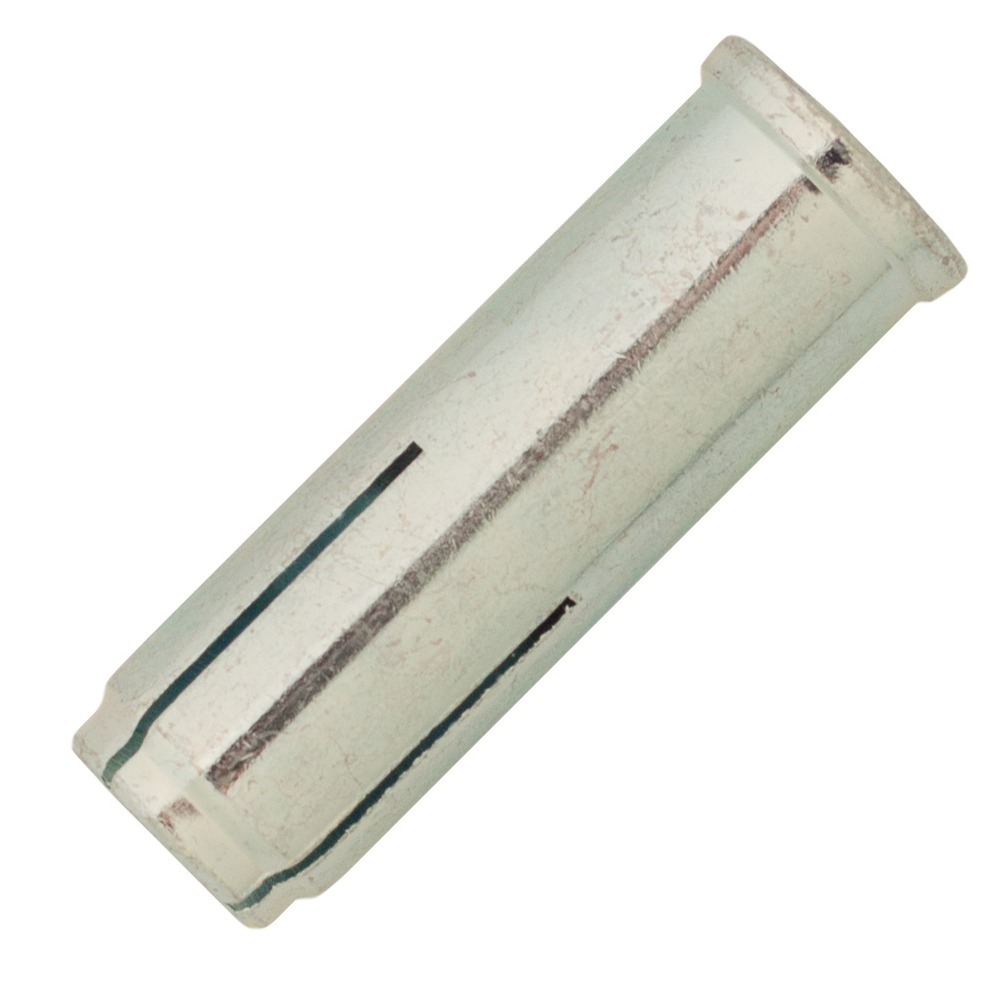

100 chevilles de frappe ETE option 7 - acier zingué - M8x30mm - SCELL-IT - EX-9215310830
Référence : S344EX9215310830
Découvrez 100 chevilles de frappe ETE option 7 - acier zingué - M8x30mm - SCELL-IT - EX-9215310830 disponible à l'achat
- Faible profondeur de perçage et d'ancrage pour un usage simple.
- Outil de pose garantissant une expansion contrôlée et efficace.
- Colerette intégrée pour un montage précis et sans glissement.
- Bouchement facile et propre pour ancrages abandonnés.
- Résistance au feu jusqu'à 120 minutes pour plus de sécurité.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les 100 chevilles de frappe ETE option 7 en acier zingué M8x30mm de la gamme SCELL-IT sont des chevilles métalliques spécialement conçues pour un ancrage fiable dans le béton fissuré ou non fissuré, ainsi que dans la pierre naturelle dense.
Ces chevilles sont fabriquées en acier électrozingué avec un revêtement d’au moins 5 μm, garantissant une bonne résistance à la corrosion.
Elles sont compatibles avec des vis ou tiges filetées en acier de classes 4.6, 5.6, 5.8 ou 8.8.
Elles bénéficient d’une homologation européenne (ETA option 1) pour une utilisation en béton de classe C20/25 à C50/60, avec une résistance au feu certifiée jusqu’à 120 minutes (classe FB120).
Leur conception permet une faible profondeur de perçage (10 mm) et d’ancrage (32 mm), ainsi qu’un faible diamètre de perçage, facilitant ainsi la mise en œuvre.
La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, assurant un montage précis et sans problème.
L’outil de pose dédié (références SG08 ou STSA08) garantit une expansion contrôlée et un montage sans effort.
En cas d’ancrage abandonné, le bouchage est facile et propre, ce qui optimise la propreté du chantier.
Le montage se réalise en quatre étapes :
- perçage au diamètre recommandé et nettoyage du trou ;
- insertion de la cheville SAPLUS à fleur de la surface du béton ;
- expansion de la cheville à l’aide de l’outil de pose STSA ou SG en frappant avec un marteau jusqu’à butée de l’outil ;
- vissage de la vis métrique ou tige filetée dans la cheville en respectant le couple de serrage maximal de 8 Nm.
Les dimensions spécifiques pour la cheville M8x30mm sont : diamètre de perçage 10 mm, profondeur de perçage 32 mm, longueur de vissage minimale 8 mm, couple de serrage maximal 8 Nm, épaisseur minimale du support 80 mm, distance minimale aux bords 150 mm et entraxe minimal 200 mm.
Ces chevilles assurent une reprise de charges élevée, adaptées aux applications telles que la suspension de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers), la fixation de faux plafonds, la fixation d’équipements fixes (échelles, grilles, équipements techniques), ainsi que la fixation murale ou au sol d’équipements pour le carottage béton.
Une version inox est également disponible sous la référence A4-SAPLUS pour des environnements nécessitant une résistance accrue à la corrosion.
En résumé, ces chevilles de frappe offrent une solution performante, sûre et rapide pour des fixations dans le béton et la pierre, avec une excellente résistance mécanique et une mise en œuvre facilitée grâce à leur conception optimisée et aux outils associés.
Cette cheville se distingue par une faible profondeur de perçage, une faible profondeur d’ancrage et un diamètre de perçage optimisés. L’outil de pose SG ou STSA assure une expansion contrôlée et un montage sans effort. La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, garantissant un montage précis et sans problème. En cas d’ancrage abandonné, un bouchage facile et propre est possible.
La cheville offre une reprise de charges élevée, avec une résistance au feu certifiée pendant 120 minutes (classe FB120). Elle est disponible en version inox pour des applications nécessitant une résistance accrue à la corrosion.
Le mode de pose comprend les étapes suivantes : perçage au diamètre approprié, nettoyage du trou, insertion de la cheville à fleur de surface, expansion par frappe avec l’outil adéquat (SG ou STSA) jusqu’à butée, puis vissage de la vis ou tige filetée en respectant le couple de serrage maximal Tmax.
Applications typiques :
- Suspension de réseaux tels que chemins de câbles, tuyauteries, systèmes de ventilation et sprinklers
- Suspente de faux plafonds
- Fixation d’équipements fixes (échelles, grilles, équipements techniques)
- Fixation murale ou au sol d’équipements pour le carottage béton
Caractéristiques techniques pour la version M8x30mm :
- Longueur totale : 30 mm
- Diamètre de perçage : 10 mm
- Profondeur de perçage : 32 mm
- Profondeur d’ancrage : 8 mm
- Longueur de vissage minimale : 8 mm
- Couple de serrage maximal : 80 Nm
- Épaisseur minimale du support : 150 mm
- Distance minimale aux bords : 200 mm
- Distance minimale entre chevilles : 200 mm
Les charges admissibles sont calculées selon les valeurs caractéristiques des évaluations techniques européennes (ETA) avec coefficients de sécurité appliqués. Pour le M8, la charge de traction et de cisaillement est de 190 daN dans du béton C20/25.
Cette cheville est compatible avec les outils de pose STSA08 et SG08, garantissant une mise en œuvre fiable et rapide.
En résumé, cette cheville de frappe offre une solution robuste, rapide et sûre pour les fixations dans le béton, avec des performances validées, un montage simplifié et une excellente résistance au feu.
- matière : acier électrozingué avec revêtement ≥ 5 μm
- compatible avec vis ou tiges filetées acier classes 4.6, 5.6, 5.8 ou 8.8
- usage : béton fissuré ou non fissuré classes C20/25 à C50/60, béton C12/15, pierre naturelle dense
- homologation européenne ETA option 1
- résistance au feu : 120 minutes (classe FB120)
- faible diamètre de perçage : 10 mm
- faible profondeur de perçage : 32 mm
- longueur de vissage minimale : 8 mm
- couple de serrage maximal : 8 Nm
- épaisseur minimale du support : 80 mm
- distance minimale aux bords : 150 mm
- entraxe minimal : 200 mm
- colerette intégrée pour éviter le glissement dans le trou
- outil de pose dédié (références SG08 ou STSA08) garantissant une expansion contrôlée et un montage sans effort
- reprise de charges élevée
- bouchement facile et propre en cas d’ancrage abandonné
- référence fournisseur : EX-9215310830
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de la cheville de frappe SAPLUS ?
La cheville SAPLUS est en acier électrozingué avec un taraudage intérieur pour vis métriques ou tiges filetées acier classes 4.6 à 8.8. Elle présente une faible profondeur de perçage et d’ancrage, une collerette intégrée pour éviter le glissement dans le trou, et garantit une reprise de charges élevée. Elle est également résistante au feu pendant 120 minutes (classe FB120) et existe en version inox.
Comment se déroule la mise en œuvre de cette cheville ?
Il faut percer au diamètre indiqué, nettoyer le trou, insérer la cheville à fleur de la surface, puis positionner l’outil de pose (STSA ou SG) en alignement avec la cheville. En frappant l’outil avec un marteau, on enfonce le cône dans la cheville jusqu’à butée. Ensuite, on visse la vis ou la tige filetée en respectant le couple de serrage maximum (Tmax).
Pour quels types de supports la cheville SAPLUS est-elle agréée ?
Cette cheville est agréée pour une utilisation dans le béton fissuré ou non fissuré de classe C20/25 à C50/60 selon l’évaluation technique européenne option 1, ainsi que dans le béton C12/15 et la pierre naturelle dense.
Quelles sont les charges admissibles et les contraintes dimensionnelles à respecter ?
Pour la référence M8x30 mm, la charge de service en traction et cisaillement est de 190 daN. Le couple de serrage maximum est de 8 Nm, l’épaisseur minimale du support est de 80 mm, avec une distance minimale aux bords de 150 mm et un entraxe minimal de 200 mm.
Quels outils sont compatibles avec cette cheville pour assurer une pose efficace ?
Les outils de pose SG ou STSA sont spécifiquement recommandés, garantissant une expansion contrôlée et un montage sans effort, avec un alignement précis grâce à la collerette intégrée.
