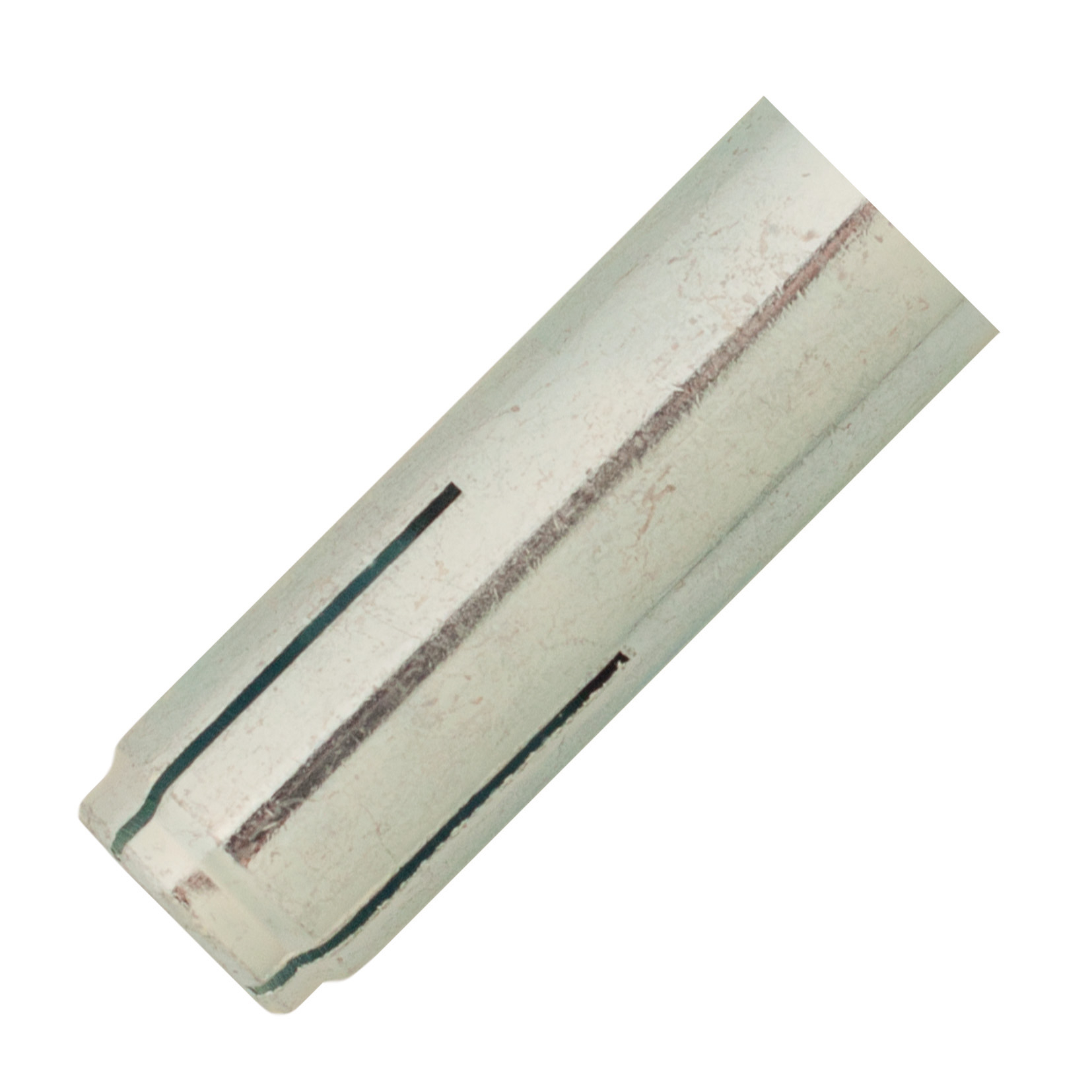

100 chevilles de frappe ETE option 7 - acier zingué - M8x30mm - SCELL-IT - SAPLUS08
Référence : S344SAPLUS08
Découvrez 100 chevilles de frappe ETE option 7 - acier zingué - M8x30mm - SCELL-IT - SAPLUS08 disponible à l'achat
- Faible profondeur de perçage pour un montage simplifié
- Outil de pose garantissant une expansion contrôlée
- Collerette intégrée pour un maintien optimal en place
- Bouchement propre en cas d'ancrage abandonné
- Résistance au feu jusqu'à 120 minutes
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Les 100 chevilles de frappe ETE option 7 en acier zingué, référence SAPLUS08, sont conçues pour un montage fiable et performant dans le béton et la pierre naturelle dense.
Ces chevilles sont fabriquées en acier électrozingué avec une épaisseur de zinc d’au moins 5 μm.
Elles possèdent un taraudage intérieur compatible avec des vis ou tiges filetées en acier de classes 4.6, 5.6, 5.8 ou 8.8.
Elles sont agréées pour une utilisation dans du béton fissuré ou non fissuré de classe C20/25 à C50/60, conformément à l’ATE béton option 1, et conviennent également au béton C12/15.
La cheville SAPLUS08 présente une faible profondeur de perçage de 10 mm et une profondeur d’ancrage de 32 mm, avec un diamètre de perçage de 10 mm.
La longueur totale de la cheville est de 30 mm.
Le couple de serrage maximal recommandé est de 8 Nm.
L’épaisseur minimale du support est de 8 mm, avec une distance minimale aux bords de 150 mm et un entraxe minimal de 200 mm.
Le montage s’effectue en perçant un trou au diamètre requis, puis en insérant la cheville à fleur de la surface.
L’outil de pose SG ou STSA est ensuite positionné en alignement avec la cheville et frappé au marteau pour enfoncer le cône d’expansion dans la douille, garantissant une expansion contrôlée et un montage sans effort.
La collerette intégrée empêche la cheville de glisser trop profondément dans le trou, assurant un maintien optimal et un montage sans problème.
En cas d’ancrage abandonné, un bouchage facile et propre est possible.
Cette cheville se caractérise par une reprise de charges élevée, avec des valeurs de traction et cisaillement adaptées aux exigences des installations techniques.
Elle bénéficie d’une résistance au feu de 120 minutes, ce qui la rend adaptée à des applications nécessitant une sécurité incendie renforcée.
Les usages typiques incluent la suspension de réseaux tels que chemins de câbles, tuyauteries, ventilation et sprinklers, la fixation de faux plafonds, ainsi que la fixation d’équipements fixes comme des échelles, grilles ou équipements techniques.
Elle peut également être utilisée pour la fixation murale ou au sol d’équipements liés au carottage béton.
Un conditionnement en lot de 100 pièces facilite la gestion et le stockage.
La cheville existe aussi en version inox A4 pour des environnements plus exigeants en termes de corrosion.
Cette solution allie robustesse, facilité d’installation et performances certifiées, répondant aux besoins des professionnels du bâtiment et de l’industrie.
Les avantages principaux sont une faible profondeur de perçage, de profondeur d’ancrage et un diamètre de perçage réduit. L’outil de pose SG ou STSA assure une expansion contrôlée et un montage sans effort. La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, garantissant un montage fiable. En cas d’ancrage abandonné, la cheville peut être bouchée facilement et proprement. Elle offre une reprise de charges élevée et une résistance au feu de 120 minutes. Une version inox existe également (référence A4-SAPLUS).
La mise en œuvre se fait en quatre étapes : perçage au diamètre adapté, insertion de la cheville à fleur de la surface, expansion de la cheville par frappe avec l’outil de pose STSA ou SG, puis vissage de la vis ou tige filetée en respectant le couple de serrage maximal recommandé.
Cette cheville est particulièrement adaptée pour la suspension de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers), la suspension de faux plafonds, la fixation d’équipements fixes (échelles, grilles, équipements techniques) ainsi que la fixation murale ou au sol d’équipements pour le carottage béton.
Les dimensions spécifiques pour la référence M8x30 mm (SAPLUS08) sont : diamètre de perçage 10 mm, profondeur de perçage 32 mm, profondeur d’ancrage 8 mm, longueur totale 30 mm, couple de serrage maximal 8 Nm, épaisseur minimale du support 80 mm, distance minimale aux bords 150 mm, entraxe minimum 200 mm.
Les charges de service recommandées pour cette taille sont : traction 190 daN et cisaillement 190 daN.
Les matériaux support compatibles sont le béton fissuré et non fissuré, ainsi que la pierre naturelle dense, assurant une grande polyvalence d’utilisation.
Les outils de pose adaptés sont référencés STSA08 et SG08.
Cette cheville allie performance, facilité de pose et sécurité, répondant aux normes européennes avec une évaluation technique européenne (ETA option 1) et une résistance au feu certifiée FB120.
- matière : acier électrozingué avec épaisseur de zinc ≥ 5 μm
- taraudage intérieur compatible avec vis ou tiges filetées acier classes 4.6, 5.6, 5.8, 8.8
- convient pour béton fissuré ou non fissuré de classe C20/25 à C50/60 (ATE béton option 1) et béton C12/15
- diamètre de perçage : 10 mm
- profondeur de perçage : 10 mm
- profondeur d’ancrage : 32 mm
- longueur totale : 30 mm
- couple de serrage maximal recommandé : 8 Nm
- épaisseur minimale du support : 8 mm
- distance minimale aux bords : 150 mm
- entraxe minimal : 200 mm
- résistance au feu : 120 minutes
- reprise de charges élevée adaptée aux installations techniques
- collerette intégrée pour maintien optimal et montage sans problème
- outil de pose SG ou STSA garantissant une expansion contrôlée et un montage sans effort
- référence fournisseur : SAPLUS08
- marque : Scell-it
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec les chevilles de frappe SAPLUS ?
Les chevilles SAPLUS sont conçues pour une utilisation dans le béton fissuré ou non fissuré de classe C20/25 à C50/60, ainsi que dans le béton C12/15 et la pierre naturelle dense. Elles sont fabriquées en acier électrozingué et compatibles avec des vis ou tiges filetées en acier de classes 4.6, 5.6, 5.8 ou 8.8.
Comment se déroule la mise en œuvre de la cheville SAPLUS ?
La pose nécessite un perçage au diamètre dcut indiqué, suivi d’un nettoyage du trou. La cheville est insérée à fleur de la surface, puis l’outil de pose SG ou STSA est positionné en alignement avec la cheville. En frappant l’outil avec un marteau, le cône est enfoncé dans la cheville, l’opération se termine lorsque l’épaulement de l’outil est en butée. Enfin, la vis ou tige filetée est vissée en respectant le couple maximal de serrage.
Quels sont les avantages techniques spécifiques de cette cheville ?
La cheville SAPLUS offre une faible profondeur de perçage et d’ancrage, une expansion contrôlée assurée par l’outil de pose, et une collerette intégrée qui empêche la douille de glisser trop profondément. En cas d’ancrage abandonné, elle permet un bouchement propre. Elle présente aussi une reprise de charges élevée et une résistance au feu certifiée 120 minutes (classe FB120).
Quelles sont les performances de charge de la cheville SAPLUS ?
Pour un modèle M8 par exemple, la cheville supporte une charge de service en traction et en cisaillement de 190 daN, calculée selon les coefficients de sécurité ETAG001 et un coefficient partiel d’action Ϫf=1.4 pour une profondeur d’ancrage dans du béton C20/25.
Quels outils sont recommandés pour la pose de la cheville SAPLUS ?
Les outils de pose recommandés sont les modèles SG et STSA, disponibles en différentes références selon le diamètre de la cheville. Ces outils garantissent une expansion contrôlée et un montage sans effort.
