100 chevilles de frappe ETE option 7 - acier zingué - M8x30mm - SCELL-IT - SAPLUS08C

Faible profondeur de perçage / profondeur d'ancrage / diamètre de perçage
L'outil de pose SG ou STSA garantit une expansion contrôlée et un montage sans effort
La collerette intégrée empêche la douille d'ancrage de glisser trop profondément dans le trou et assure un montage sans problème.
Bouchement facile et propre en cas d'ancrage abandonné
Reprise de charges élevée
Données de résistance au feu 120 minutes

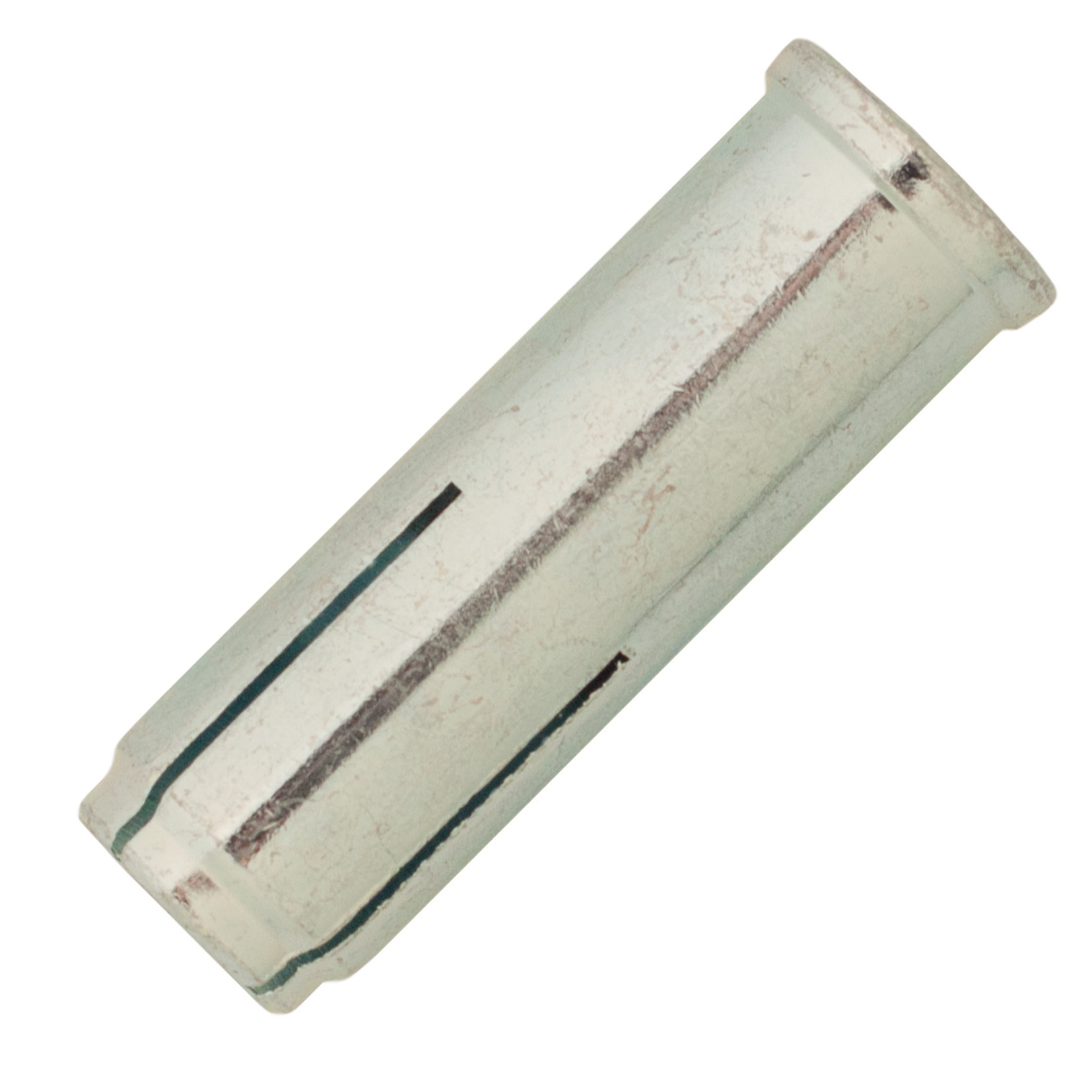

La cheville de frappe SAPLUS est une cheville en acier électrozingué (≥ 5μm) avec un taraudage intérieur destinée au montage de vis à pas métrique ou de tige filetée en acier classe 4.6, 5.6, 5.8 ou 8.8. Elle est agréée pour une utilisation dans le béton fissuré ou non fissuré de classe C20/25 à C50/60 (ATE béton option 1) et convient également pour du béton C12/15 ou de la pierre naturelle dense.

Caractéristiques principales :
- Faible profondeur de perçage, profondeur d’ancrage et diamètre de perçage.
- Outil de pose SG ou STSA garantissant une expansion contrôlée et un montage sans effort.
- Collerette intégrée empêchant la douille d’ancrage de glisser trop profondément dans le trou, assurant un montage sans problème.
- Bouchement facile et propre en cas d’ancrage abandonné.
- Reprise de charges élevée.
- Résistance au feu certifiée 120 minutes (classe FB120).
- Existe également en version inox (référence A4-SAPLUS).

Fonctionnement et mise en œuvre :
- Percer un trou au diamètre dcut indiqué selon la référence.
- Nettoyer le trou foré.
- Insérer la cheville SAPLUS à fleur de la surface du béton.
- Positionner l’outil de pose STSA ou SG en alignement avec la cheville, au contact du disque plastique.
- Frapper sur l’outil de pose à l’aide d’un marteau pour enfoncer le cône dans la cheville.
- L’opération est terminée lorsque l’épaulement de l’outil est en butée contre la cheville.
- Visser la vis métrique ou la tige filetée dans la cheville en respectant le couple de serrage maximal Tmax.

Applications typiques :
- Suspentes de réseaux : chemins de câbles, tuyauteries, ventilation, sprinklers.
- Suspentes de faux plafonds.
- Fixation d’équipements fixes tels que échelles, grilles, équipements techniques.
- Fixation murale ou au sol d’équipements pour le carottage béton.

Dimensions et données techniques (exemple pour M8x30mm) :
- Diamètre de perçage (dcut) : 10 mm
- Profondeur de perçage (h1) : 32 mm
- Profondeur d’ancrage (hmin) : 8 mm
- Longueur totale (L) : 30 mm
- Longueur de vissage minimale (lsmin) : 8 mm
- Couple de serrage maximum (Tmax) : 80 Nm
- Épaisseur minimale du support (smin) : 150 mm
- Distance minimale au bord (cmin) : 200 mm
- Entraxe minimum (smin) : 200 mm

Performances :
- Charges admissibles en traction et cisaillement selon diamètre, par exemple pour M8 : 190 daN en traction et cisaillement (valeurs données dans le tableau de la fiche technique).
- Les valeurs sont calculées avec coefficients de sécurité selon ETAG001 et coefficient partiel d’action γf=1.4.
- Profondeur d’ancrage prise en compte dans du béton C20/25.

Matériaux et composition :
- Douille et cône d’expansion en acier électrozingué.
- Compatible avec vis et tiges filetées en acier classes 4.6 à 8.8.

Normes et certifications :
- Agrément technique européen (ETA) option 1 pour béton fissuré et non fissuré.
- Résistance au feu 120 minutes (classe FB120).

Conditions d’utilisation et recommandations :
- Respecter les diamètres de perçage et profondeurs indiqués.
- Nettoyer soigneusement le trou avant pose.
- Utiliser les outils de pose adaptés (SG ou STSA).
- Respecter les couples de serrage recommandés.
- Pour fixation avec vis + rondelle, calculer la longueur de vis : longueur de vissage mini (lsmin) + épaisseur de la pièce à fixer (tfix).

Avantages produit :
- Montage simple et rapide avec expansion contrôlée.
- Fixation fiable avec reprise de charges élevée.
- Montage propre grâce à la collerette et au bouchage facile.
- Résistance au feu et compatibilité avec différents matériaux supports.

Conditionnement, stockage et conservation :
- Produit livré en conditionnement de 100 chevilles.
- Stockage dans un endroit sec pour préserver la qualité du zinc.

Cette cheville est particulièrement adaptée aux applications industrielles et techniques nécessitant une fixation sûre dans le béton, avec un montage rapide et une excellente tenue mécanique.
