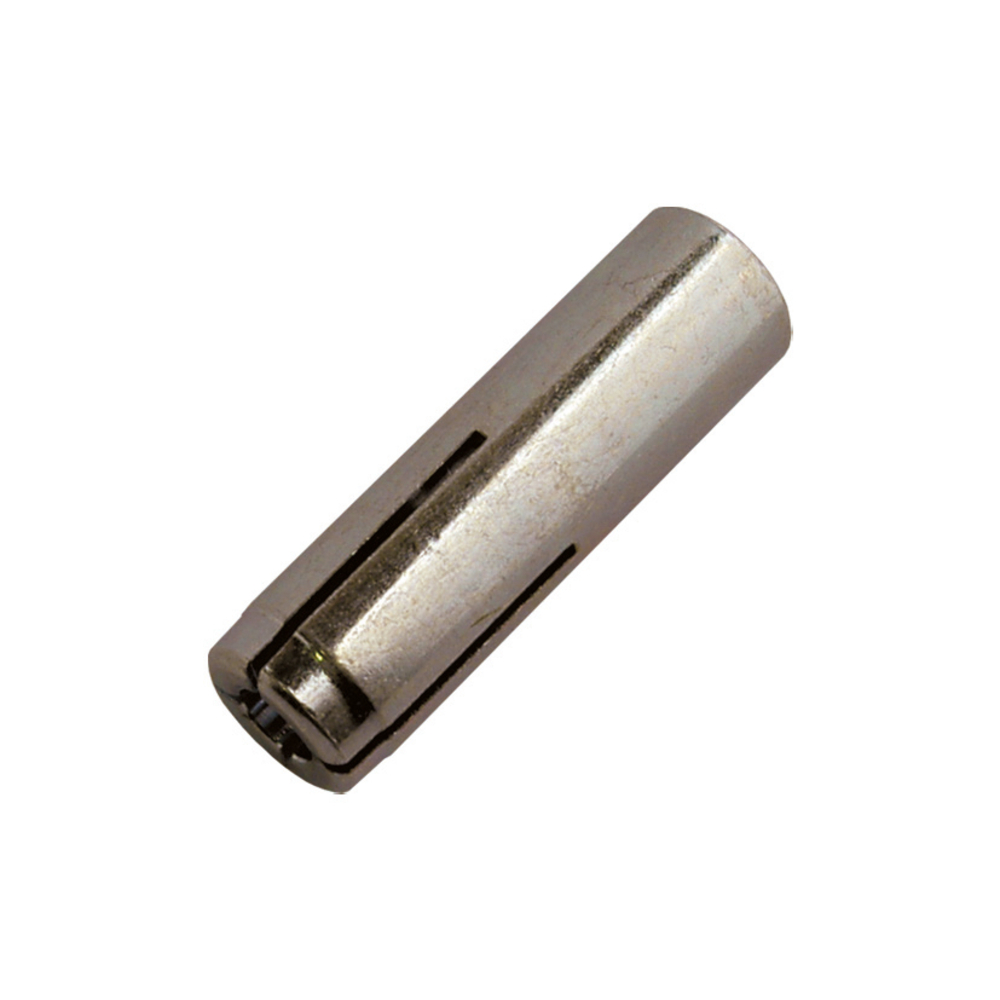

100 chevilles de frappe ETE option 7 - INOX A4 - M10x40mm - SCELL-IT - A4-SAPLUS10
Référence : S344A4SAPLUS10
Découvrez 100 chevilles de frappe ETE option 7 - INOX A4 - M10x40mm - SCELL-IT - A4-SAPLUS10 disponible à l'achat
- Faible profondeur de perçage pour un montage simplifié.
- Expansion contrôlée pour un ancrage fiable et sécurisé.
- Colerette intégrée pour éviter un montage trop profond.
- Boucement facile en cas de besoin d'abandon d'ancrage.
- Résistance au feu certifiée jusqu'à 120 minutes.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
La cheville de frappe ETE option 7 en inox A4, modèle M10x40mm SCELL-IT A4-SAPLUS10, est spécialement conçue pour un ancrage fiable et sécurisé dans le béton non fissuré de classe C20/25 à C50/60, ainsi que dans le béton C12/15 ou la pierre naturelle dense.
Elle est fabriquée en acier inoxydable A4 pour la douille et le cône d’expansion, et doit être utilisée avec une vis ou tige filetée en acier inox A4 de classe 70 ou 80.
Cette cheville se distingue par une faible profondeur de perçage, une profondeur d’ancrage et un diamètre de perçage optimisés, ce qui simplifie considérablement le montage.
L’outil de pose SG ou STSA garantit une expansion contrôlée de la cheville, assurant un montage sans effort.
Une collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, facilitant ainsi une pose sans problème.
En cas d’abandon d’ancrage, le bouchage est facile et propre.
La cheville offre une reprise de charges élevée et bénéficie d’une résistance au feu certifiée jusqu’à 120 minutes.
Pour la mise en œuvre, il faut percer au diamètre dcut de 12 mm, nettoyer soigneusement le trou, puis insérer la cheville à fleur de la surface du béton.
L’expansion s’effectue en positionnant l’outil de pose STSA10 ou SG10 en contact avec la cheville, puis en frappant avec un marteau pour enfoncer le cône.
L’opération est terminée lorsque l’épaulement de l’outil de pose est en butée contre la cheville.
Enfin, la vis métrique ou la tige filetée est vissée dans la cheville en respectant le couple de serrage maximum de 15 Nm.
Les dimensions spécifiques pour ce modèle sont une longueur totale de 40 mm, une profondeur de perçage de 42 mm, une longueur de vissage minimale de 10 mm, une épaisseur minimale du support de 80 mm, une distance minimale aux bords de 150 mm et un entraxe minimum de 200 mm.
Cette cheville est utilisée pour la fixation de suspentes de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers), la suspension de faux plafonds, la fixation d’équipements fixes tels que des échelles, grilles ou équipements techniques, ainsi que la fixation murale ou au sol d’équipements pour le carottage béton.
Les charges de service maximales sont de 610 daN en traction et 650 daN en cisaillement, calculées pour une profondeur d’ancrage standard dans du béton C20/25 avec vis en acier inoxydable classe 70.
La cheville est conforme à l’European Technical Assessment (Option 7 FB120), garantissant des performances certifiées et une sécurité d’utilisation élevée.
Les avantages principaux comprennent une faible profondeur de perçage pour un montage simplifié, une expansion contrôlée pour un ancrage fiable, une collerette intégrée évitant un montage trop profond, un bouchage facile en cas d’abandon d’ancrage, ainsi qu’une résistance au feu certifiée jusqu’à 120 minutes.
Les outils de pose spécifiques STSA10 et SG10 sont recommandés pour garantir une pose optimale de cette cheville.
Cette cheville se distingue par une faible profondeur de perçage, une faible profondeur d’ancrage et un diamètre de perçage réduit, permettant une installation efficace. L’outil de pose SG ou STSA garantit une expansion contrôlée et un montage sans effort. La collerette intégrée empêche la douille d'ancrage de glisser trop profondément dans le trou, assurant un montage sans problème. En cas d’ancrage abandonné, le bouchage est facile et propre.
Elle offre une reprise de charges élevée et bénéficie d’une résistance au feu de 120 minutes (FB120).
Les dimensions et données de montage pour la référence M10x40mm sont les suivantes :
- Diamètre de filetage intérieur : M10
- Longueur totale (L) : 40 mm
- Diamètre de perçage (dcut) : 12 mm
- Profondeur de perçage (h1) : 42 mm
- Longueur de vissage minimale (lsmin) : 10 mm
- Couple de serrage maximal (Tmax) : 15 Nm
- Épaisseur minimale du support (hmin) : 80 mm
- Distance minimale au bord (cmin) : 150 mm
- Entraxe minimal (smin) : 200 mm
Les charges de service en traction et cisaillement pour cette cheville sont respectivement de 610 daN en traction et 650 daN en cisaillement dans du béton C20/25 avec vis en acier inoxydable classe 70.
La mise en œuvre s’effectue en perçant au diamètre dcut, en nettoyant le trou, puis en insérant la cheville à fleur de la surface du béton. L’expansion est réalisée en positionnant l’outil de pose STSA ou SG en contact avec la cheville, puis en frappant avec un marteau jusqu’à ce que l’épaulement de l’outil soit en butée. Enfin, la vis métrique ou la tige filetée est vissée dans la cheville avec un couple de serrage maximal défini.
Cette cheville est particulièrement adaptée pour la fixation de suspentes de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers), de faux plafonds, d’équipements fixes (échelles, grilles, équipements techniques), ainsi que pour la fixation murale ou au sol d’équipements destinés au carottage béton.
Les matériaux utilisés sont la douille et le cône d’expansion en acier inoxydable A4, garantissant une excellente résistance à la corrosion. Le produit est conforme aux normes européennes et bénéficie d’une évaluation technique européenne (ETA) option 7.
En résumé, cette cheville de frappe inox A4 offre une solution fiable, performante et facile à mettre en œuvre pour des fixations durables dans le béton et la pierre naturelle dense, avec une résistance au feu certifiée et une reprise de charges élevée.
- matière : douille et cône d’expansion en acier inoxydable A4
- utilisation avec vis ou tige filetée acier inox A4 classe 70 ou 80
- convient pour béton non fissuré classe C20/25 à C50/60, béton C12/15 et pierre naturelle dense
- faible profondeur de perçage : 12 mm
- profondeur de perçage : 42 mm
- longueur totale : 40 mm
- longueur de vissage minimale : 10 mm
- épaisseur minimale du support : 80 mm
- distance minimale aux bords : 150 mm
- entraxe minimum : 200 mm
- couple de serrage maximum : 15 Nm
- charge de service maximale en traction : 610 daN
- charge de service maximale en cisaillement : 650 daN
- résistance au feu certifiée jusqu’à 120 minutes
- expansion contrôlée garantie par outil de pose SG ou STSA
- collerette intégrée pour éviter un montage trop profond
- bouchage facile en cas d’abandon d’ancrage
- référence fournisseur : A4-SAPLUS10
- marque : Scell-it
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec cette cheville de frappe inox A4 ?
Cette cheville est agréée pour une utilisation dans le béton non fissuré de classe C20/25 à C50/60 selon l’option 7 FB120. Elle convient également pour le béton C12/15 et la pierre naturelle dense.
Comment s’effectue la mise en œuvre de la cheville de frappe A4-SAPLUS10 ?
Il faut percer un trou au diamètre recommandé (15 mm), puis le nettoyer soigneusement. La cheville est insérée à fleur de la surface du béton. L’outil de pose SG ou STSA est positionné en alignement avec la cheville et on frappe avec un marteau pour enfoncer le cône d’expansion. L’opération est terminée lorsque l’épaulement de l’outil est en butée contre la cheville. Ensuite, on visse la vis métrique ou la tige filetée dans la cheville.
Quels sont les avantages techniques spécifiques de cette cheville ?
Elle présente une faible profondeur de perçage (12 mm) et une faible profondeur d’ancrage (42 mm) pour un montage simplifié. Sa collerette intégrée empêche la cheville de glisser trop profondément dans le trou, garantissant un montage stable. L’expansion est contrôlée, ce qui assure une fixation fiable sans effort. En cas d’abandon d’ancrage, le bouchage est facile et propre.
Quelles sont les performances mécaniques de cette cheville ?
Les charges de service sont de 610 daN en traction et 650 daN en cisaillement, calculées pour une profondeur d’ancrage standard dans du béton C20/25 avec vis en acier inoxydable classe 70. Le couple de serrage maximal recommandé est de 15 Nm.
Dans quels contextes professionnels cette cheville est-elle particulièrement adaptée ?
Elle est adaptée pour la fixation de suspentes de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers), de suspentes de faux plafonds, ainsi que pour la fixation d’équipements fixes tels que échelles, grilles et équipements techniques. Elle permet aussi la fixation murale ou au sol d’équipements pour le carottage béton.
