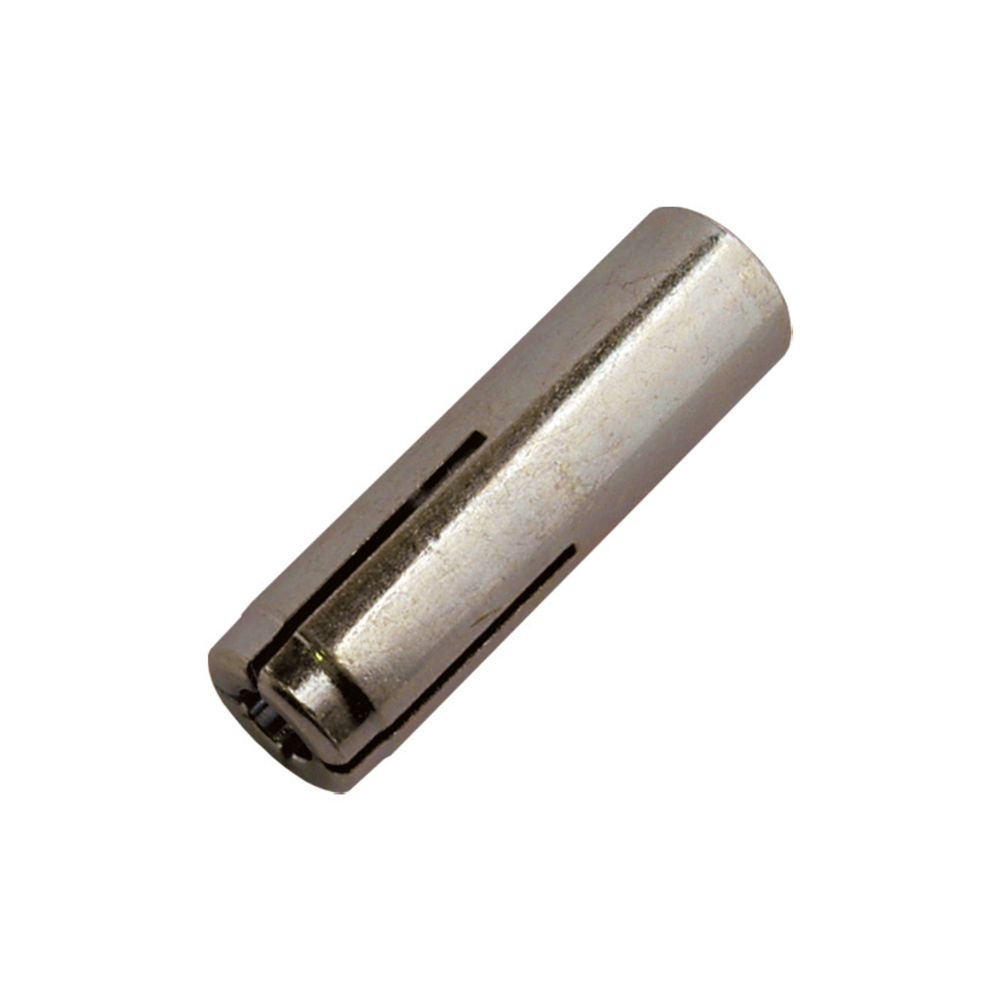

100 chevilles de frappe ETE option 7 - INOX A4 - M12x50mm - SCELL-IT - A4-SAPLUS12
Référence : S344A4SAPLUS12
Découvrez 100 chevilles de frappe ETE option 7 - INOX A4 - M12x50mm - SCELL-IT - A4-SAPLUS12 disponible à l'achat
- Faible profondeur de perçage pour un montage simplifié.
- Outil de pose garantissant une expansion contrôlée.
- Collerette intégrée pour un montage sans problème.
- Bouchement facile en cas d'ancrage abandonné.
- Capacité de reprise de charges élevée, résistance au feu.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Les 100 chevilles de frappe ETE option 7 en acier inoxydable A4, référence A4-SAPLUS12, sont conçues pour un montage fiable et performant dans le béton et la pierre naturelle dense.
Ces chevilles se distinguent par une faible profondeur de perçage, une profondeur d’ancrage et un diamètre de perçage optimisés, facilitant ainsi un montage simplifié.
L’outil de pose SG ou STSA garantit une expansion contrôlée de la cheville, assurant un montage sans effort.
La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, ce qui facilite un montage précis et sans problème.
En cas d’ancrage abandonné, le bouchement est facile et propre, évitant tout désagrément sur le chantier.
Ces chevilles offrent une reprise de charges élevée et disposent de données de résistance au feu certifiées jusqu’à 120 minutes, assurant une sécurité renforcée.
La cheville est composée d’une douille et d’un cône d’expansion en acier inoxydable A4.
Elle est destinée à être utilisée avec des vis ou tiges filetées en acier inoxydable A4 de classe 70 ou 80.
Elle est agréée pour le béton non fissuré de classes C20/25 à C50/60 selon l’ATE béton option 7, et convient également pour une mise en œuvre dans le béton C12/15 ou la pierre naturelle dense.
La mise en œuvre se déroule en perçant au diamètre dcut de 16 mm, puis en nettoyant le trou foré.
La cheville A4-SAPLUS est insérée à fleur de la surface du béton.
L’expansion est réalisée en positionnant l’outil de pose STSA ou SG en alignement avec la cheville, puis en frappant avec un marteau pour enfoncer le cône dans la cheville.
L’opération est terminée lorsque l’épaulement de l’outil de pose est en butée contre la cheville.
Enfin, la vis métrique ou la tige filetée est vissée dans la cheville en respectant le couple de serrage maximal recommandé de 80 Nm.
Les dimensions spécifiques pour ce modèle M12x50 mm sont une profondeur de perçage de 53 mm, une longueur de vissage de 35 mm, une épaisseur minimale du support de 150 mm, une distance minimale au bord de 200 mm, et un entraxe minimum de 200 mm.
Ces chevilles sont particulièrement adaptées pour la fixation de suspentes de réseaux tels que chemins de câbles, tuyauteries, ventilation et sprinklers.
Elles conviennent également à la suspension de faux plafonds, à la fixation d’équipements fixes comme échelles, grilles et équipements techniques, ainsi qu’à la fixation murale ou au sol d’équipements pour le carottage béton.
En résumé, les chevilles de frappe SCELL-IT A4-SAPLUS12 allient robustesse, facilité de pose et haute performance.
Elles répondent aux exigences techniques et normatives pour des applications exigeantes en environnement béton.
Cette cheville se distingue par une faible profondeur de perçage, une faible profondeur d’ancrage et un diamètre de perçage optimisé. La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, garantissant un montage sans problème. En cas d’ancrage abandonné, le bouchage est facile et propre. Elle offre une reprise de charges élevée et une résistance au feu certifiée de 120 minutes (option 7 FB120).
Elle est agréée pour une utilisation dans le béton non fissuré de classe C20/25 à C50/60, ainsi que dans le béton C12/15 et la pierre naturelle dense. La pose s’effectue avec un outil spécifique (SG ou STSA) qui assure une expansion contrôlée et un montage sans effort.
Les dimensions et données techniques pour cette référence M12x50 mm sont les suivantes :
- Diamètre de perçage (dcut) : 16 mm
- Profondeur de perçage (h1) : 53 mm
- Longueur de vissage mini (lsmin) : 12 mm
- Couple de serrage maximum (Tmax) : 35 Nm
- Épaisseur du support mini (hmin) : 80 mm
- Distance au bord mini (cmin) : 150 mm
- Entraxe mini (smin) : 200 mm
Les charges de service en traction et cisaillement pour ce modèle sont respectivement de 850 daN et 1150 daN, calculées selon les coefficients de sécurité ETAG001 sur béton C20/25 avec vis inox classe 70.
Applications typiques :
- Suspente de réseaux : chemins de câbles, tuyauteries, ventilation, sprinklers
- Suspente de faux plafonds
- Fixation d’équipements fixes tels que échelles, grilles, équipements techniques
- Fixation murale ou au sol d’équipements pour carottage béton
La mise en œuvre comprend le perçage au diamètre indiqué, le nettoyage du trou, l’insertion de la cheville à fleur de surface, puis l’expansion à l’aide de l’outil de pose STSA ou SG par frappe au marteau. Enfin, la vis métrique ou la tige filetée est vissée dans la cheville selon le couple de serrage recommandé.
La cheville SCELL-IT A4-SAPLUS12 allie robustesse, facilité de pose et conformité aux normes européennes, offrant une solution performante et durable pour les fixations en béton et pierre dense.
- matière : douille et cône d’expansion en acier inoxydable A4
- à utiliser avec vis ou tige filetée acier inox A4 classe 70 ou 80
- agréée pour béton non fissuré de classe C20/25 à C50/60 (ATE béton option 7)
- convient pour béton C12/15 ou pierre naturelle dense
- faible profondeur de perçage de 53 mm
- diamètre de perçage 16 mm
- longueur totale de la cheville 50 mm
- longueur de vissage 35 mm
- épaisseur minimale du support 150 mm
- distance minimale au bord 200 mm
- entraxe minimum 200 mm
- couple de serrage maximum 80 Nm
- données de résistance au feu 120 minutes
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux support compatibles avec cette cheville de frappe ?
Cette cheville est agréée pour le béton non fissuré de classe C20/25 à C50/60 selon l’option 7 de l’ETA et convient également pour le béton C12/15 ainsi que la pierre naturelle dense.
Comment s’effectue la mise en œuvre de la cheville A4-SAPLUS12 ?
Il faut percer au diamètre dcut de 16 mm, nettoyer le trou, puis insérer la cheville à fleur de la surface du béton. L’expansion se réalise en positionnant l’outil de pose STSA12 ou SG12 en contact avec la cheville et en frappant avec un marteau jusqu’à butée. Ensuite, la vis ou tige filetée inox A4 est vissée avec un couple maximum de 35 Nm.
Quelles sont les performances de charge de cette cheville dans du béton C20/25 ?
La cheville supporte une charge de traction de 850 daN et une charge de cisaillement de 1150 daN, calculées avec coefficients de sécurité selon ETAG001.
Quels sont les avantages techniques spécifiques de cette cheville ?
Elle présente une faible profondeur de perçage et d’ancrage, une collerette intégrée empêchant la douille de glisser trop profondément, un montage sans effort grâce à l’outil de pose, un bouchage propre en cas d’ancrage abandonné et une résistance au feu de 120 minutes.
Dans quels contextes professionnels cette cheville est-elle particulièrement adaptée ?
Elle est adaptée à la suspension de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers), la suspension de faux plafonds, la fixation d’équipements fixes comme échelles et grilles, ainsi que la fixation murale ou au sol d’équipements pour le carottage béton.
