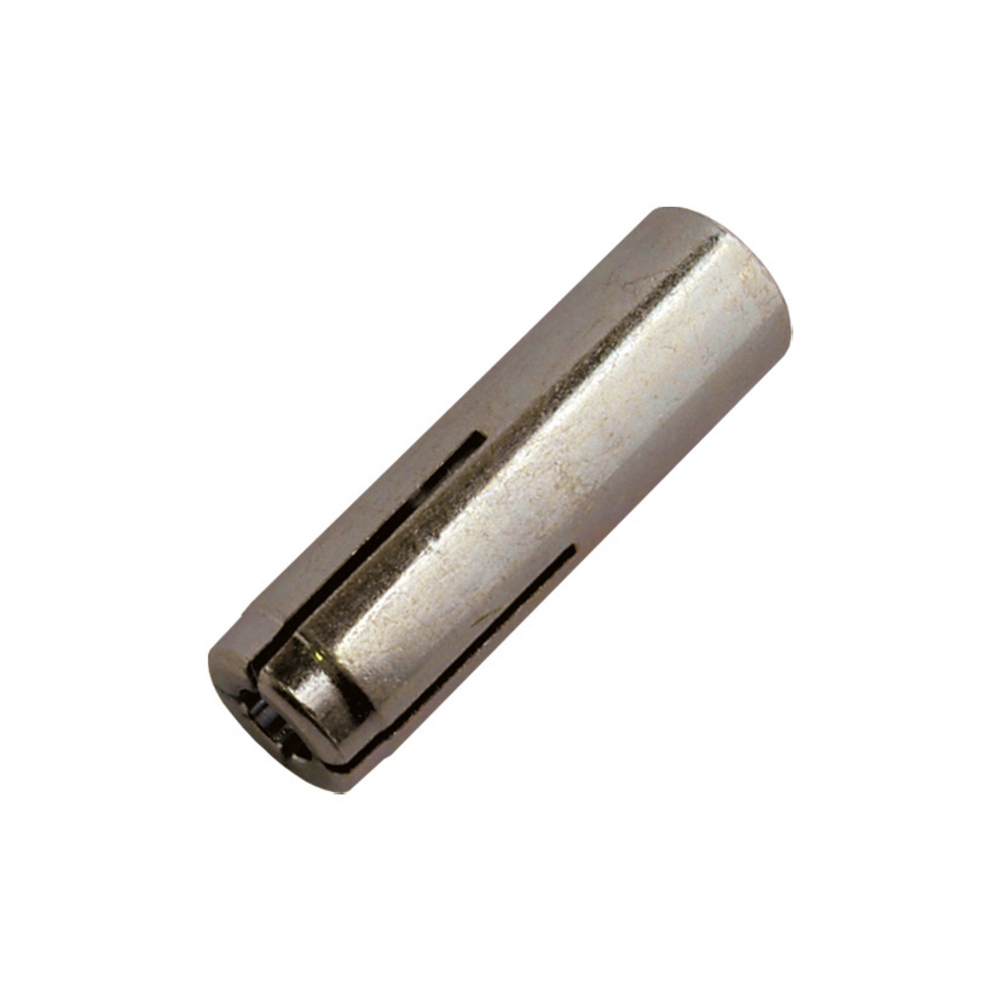

100 chevilles de frappe ETE option 7 - INOX A4 - M6x25mm - SCELL-IT - A4-SAPLUS06
Référence : S344A4SAPLUS06
Découvrez 100 chevilles de frappe ETE option 7 - INOX A4 - M6x25mm - SCELL-IT - A4-SAPLUS06 disponible à l'achat
- Faible profondeur de perçage et d'ancrage.
- Montage sans effort grâce à l'outil de pose SG ou STSA.
- Collerette intégrée pour un montage sans problème.
- Bouchement facile en cas d'ancrage abandonné.
- Résistance au feu de 120 minutes pour une sécurité accrue.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
La cheville de frappe ETE option 7 en inox A4 M6x25mm de la marque SCELL-IT est conçue pour des fixations fiables dans le béton non fissuré des classes C20/25 à C50/60, ainsi que dans le béton C12/15 et la pierre naturelle dense.
Cette cheville est fabriquée en acier inoxydable A4, assurant une excellente résistance à la corrosion.
Elle est dotée d’un taraudage intérieur permettant le montage de vis à pas métrique ou de tiges filetées en inox A4 classe 70 ou 80.
La conception intègre une faible profondeur de perçage et d’ancrage avec un diamètre de perçage adapté, garantissant une fixation optimale.
Une collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, facilitant ainsi un montage sans problème.
En cas d’ancrage abandonné, le bouchage est simple et propre.
La cheville offre une reprise de charges élevée et une résistance au feu certifiée de 120 minutes (données FB120).
La mise en œuvre se réalise en plusieurs étapes :
- Percer un trou au diamètre dcut spécifique de 8 mm et nettoyer le trou foré.
- Insérer la cheville A4-SAPLUS06 à fleur de la surface du béton.
- Positionner l’outil de pose STSA ou SG en alignement avec la cheville, au contact du disque plastique.
- Frapper sur l’outil avec un marteau pour enfoncer le cône dans la cheville, jusqu’à ce que l’épaulement de l’outil soit en butée.
- Visser la vis métrique ou la tige filetée dans la cheville en respectant un couple de serrage maximum de 4 Nm.
Les caractéristiques techniques spécifiques pour cette référence sont :
- Diamètre de perçage (dcut) : 8 mm
- Profondeur de perçage (h1) : 26 mm
- Longueur de vissage minimum (lsmin) : 8 mm
- Épaisseur minimum du support (hmin) : 80 mm
- Distance minimum aux bords (cmin) : 150 mm
- Entraxe minimum (smin) : 200 mm
- Couple de serrage maximum (Tmax) : 4 Nm
Cette cheville est adaptée pour la fixation de suspentes de réseaux telles que chemins de câbles, tuyauteries, ventilation, sprinklers, ainsi que pour la fixation de faux plafonds et d’équipements fixes comme échelles, grilles ou équipements techniques.
Elle convient également pour la fixation murale ou au sol d’équipements nécessitant un carottage béton.
Les matériaux utilisés garantissent une excellente résistance à la corrosion grâce à l’acier inoxydable A4 pour la douille, le cône d’expansion, ainsi que pour les vis ou tiges filetées associées.
Les charges de service sont calculées selon les valeurs caractéristiques des ETA avec coefficients de sécurité conformes à l’ETAG001.
Pour la cheville M6x25mm, la charge de traction est de 400 daN et la charge en cisaillement est de 350 daN, assurant une fixation solide et durable.
Les outils de pose spécifiques SG ou STSA sont recommandés pour garantir un montage précis et efficace.
Cette cheville est certifiée conforme à la norme européenne ETA option 7 avec une résistance au feu FB120, garantissant la sécurité et la fiabilité des fixations dans les applications structurelles et techniques.
Les avantages principaux comprennent une faible profondeur de perçage et d’ancrage, un montage sans effort grâce à l’outil de pose, une collerette intégrée pour un montage sans problème, un bouchage facile en cas d’ancrage abandonné et une résistance au feu de 120 minutes pour une sécurité accrue.
Ce produit est agréé pour une utilisation dans du béton non fissuré de classe C20/25 à C50/60 (ATE béton option 7) et convient également pour une mise en œuvre dans du béton C12/15 ou de la pierre naturelle dense.
Parmi ses avantages, on note une faible profondeur de perçage, une faible profondeur d’ancrage et un diamètre de perçage réduit. L’outil de pose SG ou STSA garantit une expansion contrôlée et un montage sans effort. La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, assurant ainsi un montage fiable et sans problème. En cas d’ancrage abandonné, le bouchement est facile et propre. La cheville permet une reprise de charges élevée et bénéficie d’une résistance au feu de 120 minutes.
La mise en œuvre se fait en perçant au diamètre dcut, puis en nettoyant le trou. La cheville A4-SAPLUS est insérée à fleur de la surface du béton. L’expansion est réalisée en positionnant l’outil de pose STSA ou SG au contact du disque plastique, puis en frappant avec un marteau pour enfoncer le cône dans la cheville, jusqu’à ce que l’épaulement de l’outil soit en butée. Ensuite, la vis métrique ou la tige filetée est vissée dans la cheville, avec un couple de serrage maximal défini.
Les exemples d’utilisation incluent la suspension de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers), la suspension de faux plafonds, la fixation d’équipements fixes (échelles, grilles, équipements techniques) ainsi que la fixation murale ou au sol d’équipements pour le carottage béton.
Caractéristiques techniques pour la référence M6x25mm (A4-SAPLUS06) :
- Diamètre de filetage intérieur : M6
- Longueur totale : 25 mm
- Diamètre de perçage (dcut) : 8 mm
- Profondeur de perçage (h1) : 26 mm
- Longueur de vissage minimum (lsmin) : 8 mm
- Couple de serrage maximum (Tmax) : 4 Nm
- Épaisseur du support minimum (hmin) : 80 mm
- Distance au bord minimum (cmin) : 150 mm
- Entraxe minimum (smin) : 200 mm
Les charges de service pour cette référence sont de 400 daN en traction et 350 daN en cisaillement, calculées selon les valeurs caractéristiques des ETA avec coefficients de sécurité appliqués.
Des outils de pose spécifiques sont recommandés selon la taille de la cheville pour garantir une installation correcte.
Cette cheville est conforme aux normes européennes et bénéficie d’une évaluation technique européenne (ETA) option 7 FB120, garantissant sa qualité et ses performances dans le béton.
- matière : acier inoxydable A4 pour la douille et le cône d’expansion
- compatible avec vis ou tige filetée acier inox A4 classe 70 ou 80
- diamètre de perçage (dcut) : 8 mm
- profondeur de perçage (h1) : 26 mm
- longueur de vissage minimum (lsmin) : 8 mm
- épaisseur minimum du support (hmin) : 80 mm
- distance minimum aux bords (cmin) : 150 mm
- entraxe minimum (smin) : 200 mm
- couple de serrage maximum (Tmax) : 4 Nm
- charge de traction : 400 daN
- charge en cisaillement : 350 daN
- résistance au feu : 120 minutes (certification FB120)
- référence fournisseur : A4-SAPLUS06
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de cette cheville de frappe inox A4 ?
Cette cheville possède une faible profondeur de perçage et d'ancrage avec un diamètre de perçage de 8 mm et une profondeur de 26 mm. Elle est fabriquée en acier inoxydable A4, compatible avec des vis ou tiges filetées inox A4. Sa collerette intégrée empêche la cheville de glisser trop profondément dans le trou, assurant un montage précis.
Comment se déroule la mise en œuvre de la cheville A4-SAPLUS06 ?
Il faut percer un trou de diamètre 8 mm, le nettoyer soigneusement, puis insérer la cheville à fleur de surface. L'utilisation d'un outil de pose SG ou STSA permet de frapper et d'enfoncer le cône d'expansion, garantissant une expansion contrôlée et un montage sans effort. Enfin, vissez la vis ou tige filetée en respectant un couple maximal de serrage de 4 Nm.
Quelles sont les performances mécaniques et les limites d’utilisation ?
La cheville supporte une charge en traction de 400 daN et en cisaillement de 350 daN pour le modèle M6. Elle est conçue pour un béton non fissuré de classe C20/25 à C50/60 selon l’option 7 de l’European Technical Assessment. L’épaisseur minimale du support est de 80 mm, avec une distance minimale au bord de 150 mm et un entraxe minimum entre chevilles de 200 mm.
Quels avantages offre la cheville en cas d’ancrage abandonné ?
Le bouchage est facile et propre grâce à la conception de la cheville, ce qui évite les complications lors d’un ancrage non utilisé. Cela facilite la gestion des chantiers et limite les reprises.
Quelles applications sont recommandées pour cette cheville ?
Elle est adaptée à la fixation de suspentes pour chemins de câbles, tuyauteries, ventilation, sprinklers, ainsi qu’à la suspension de faux plafonds et à la fixation d’équipements fixes comme échelles, grilles ou équipements techniques. Elle convient également pour la fixation murale ou au sol d’équipements destinés au carottage béton.
