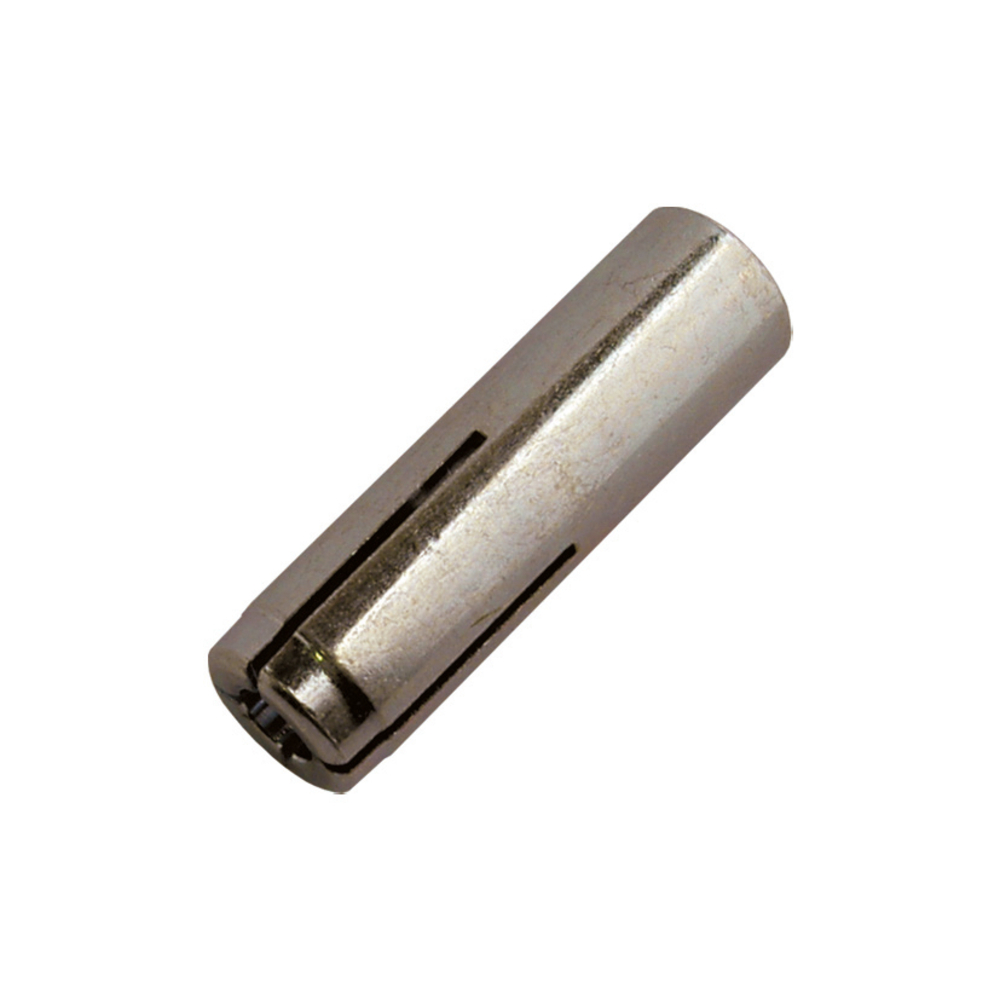

100 chevilles de frappe ETE option 7 - INOX A4 - M8x30mm - SCELL-IT - A4-SAPLUS08
Référence : S344A4SAPLUS08
Découvrez 100 chevilles de frappe ETE option 7 - INOX A4 - M8x30mm - SCELL-IT - A4-SAPLUS08 disponible à l'achat
- Faible profondeur de perçage pour un montage simplifié
- Expansion contrôlée grâce à l'outil de pose SG ou STSA
- Collerette intégrée pour un montage sans problème
- Bouchement propre en cas d'ancrage abandonné
- Résistance au feu jusqu'à 120 minutes
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
La cheville de frappe ETE option 7 en acier inoxydable A4, modèle M8x30mm, est spécialement conçue pour un montage sûr et efficace dans le béton et la pierre naturelle dense.
Cette cheville dispose d’un taraudage intérieur permettant le montage de vis à pas métrique ou de tiges filetées en acier inox A4 de classe 70 ou 80.
Elle est agréée pour une utilisation dans du béton non fissuré de classe C20/25 à C50/60, ainsi que dans du béton C12/15 ou des pierres naturelles denses.
La cheville se caractérise par une faible profondeur de perçage, une faible profondeur d’ancrage et un diamètre de perçage optimisé pour un montage simplifié.
L’outil de pose SG ou STSA garantit une expansion contrôlée et un montage sans effort.
La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, assurant ainsi un montage sans problème.
En cas d’ancrage abandonné, le bouchement est facile et propre.
La cheville assure une reprise de charges élevée avec des charges de service admissibles en béton C20/25 de 430 daN en traction et 520 daN en cisaillement.
Elle bénéficie également de données de résistance au feu jusqu’à 120 minutes.
Le montage s’effectue en perçant un trou au diamètre dcut (10 mm pour le modèle M8x30mm), puis en insérant la cheville à fleur de la surface du béton.
L’expansion de la cheville se réalise en positionnant l’outil de pose (STSA ou SG) en contact avec la cheville, puis en frappant avec un marteau pour enfoncer le cône d’expansion.
L’opération est terminée lorsque l’épaulement de l’outil de pose est en butée contre la cheville.
Ensuite, la vis métrique ou la tige filetée est vissée dans la cheville, avec un couple de serrage maximal Tmax de 8 Nm.
Les dimensions techniques spécifiques pour la cheville M8x30mm sont : un diamètre de perçage de 10 mm, une profondeur de perçage de 32 mm, une longueur de vissage minimale de 8 mm, une épaisseur de support minimale de 8 mm, une distance minimale aux bords de 150 mm et un entraxe minimal de 200 mm.
Cette cheville est particulièrement adaptée pour la fixation de suspentes de réseaux tels que chemins de câbles, tuyauteries, ventilation, sprinklers, la fixation de suspentes de faux plafonds, ainsi que la fixation d’équipements fixes comme des échelles, grilles ou équipements techniques.
Elle convient également pour la fixation murale ou au sol d’équipements destinés au carottage béton.
Les matériaux utilisés garantissent une excellente durabilité : la douille et le cône d’expansion sont en acier inoxydable A4, assurant une haute résistance à la corrosion.
La cheville est conçue pour être utilisée avec des vis ou tiges filetées en acier inoxydable A4 de classe 70 ou 80.
Les conditions d’utilisation recommandent un perçage précis et un nettoyage du trou avant pose pour garantir la tenue optimale de l’ancrage.
En résumé, cette cheville de frappe inox A4 est un produit fiable et performant, offrant une pose facile, une haute résistance mécanique et une excellente tenue au feu, adaptée aux installations techniques exigeantes dans le béton et la pierre naturelle dense.
Cette cheville est agréée pour le béton non fissuré de classe C20/25 à C50/60 (option 7 selon l’évaluation technique européenne - ETA) et convient également pour le béton C12/15. Elle bénéficie d’une résistance au feu de 120 minutes (FB120).
Parmi ses avantages, elle présente une faible profondeur de perçage, d’ancrage et un diamètre de perçage optimisé. L’outil de pose SG ou STSA assure une expansion contrôlée et un montage sans effort. La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, garantissant un montage précis. En cas d’ancrage abandonné, le bouchage est facile et propre. La cheville permet une reprise de charges élevée.
La mise en œuvre se fait en quatre étapes : perçage au diamètre dcut, insertion de la cheville à fleur de la surface, expansion à l’aide de l’outil de pose STSA ou SG par frappe au marteau, puis vissage de la vis métrique ou tige filetée avec un couple de serrage maximal Tmax de 8 Nm.
Cette cheville est adaptée à la fixation de suspentes de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers), suspentes de faux plafonds, fixation d’équipements fixes (échelles, grilles, équipements techniques) ainsi que la fixation murale ou au sol d’équipements pour le carottage béton.
Caractéristiques techniques pour la référence M8x30mm A4-SAPLUS08 :
- Diamètre de perçage (dcut) : 10 mm
- Profondeur de perçage (h1) : 32 mm
- Longueur totale (L) : 30 mm
- Longueur de vissage mini (lsmin) : 8 mm
- Couple de serrage maximum (Tmax) : 8 Nm
- Épaisseur du support mini (hmin) : 80 mm
- Distance au bord mini (cmin) : 150 mm
- Entraxe mini (smin) : 200 mm
Les charges de service dans du béton C20/25 avec vis inox classe 70 sont :
- Traction : 430 daN
- Cisaillement : 520 daN
Cette cheville est compatible avec les outils de pose STSA08 et SG08.
Elle répond aux exigences de sécurité et de performance pour des applications exigeantes dans le bâtiment et l’industrie.
- matière : douille et cône d’expansion en acier inoxydable A4
- à utiliser avec vis ou tige filetée acier inox A4 classe 70 ou 80
- agréé pour béton non fissuré classe C20/25 à C50/60, béton C12/15 et pierre naturelle dense
- faible profondeur de perçage, profondeur d’ancrage et diamètre de perçage
- outil de pose SG ou STSA pour expansion contrôlée et montage sans effort
- collerette intégrée empêchant la douille de glisser trop profondément
- bouchement propre en cas d’ancrage abandonné
- résistance au feu jusqu’à 120 minutes
- diamètre de perçage (dcut) : 10 mm
- profondeur de perçage (h1) : 32 mm
- longueur de vissage minimale (lsmin) : 8 mm
- épaisseur de support minimale (smin) : 8 mm
- distance minimale aux bords (cmin) : 150 mm
- entraxe minimal (emin) : 200 mm
- couple de serrage maximal (Tmax) : 8 Nm
- charges de service admissibles en béton C20/25 : 430 daN en traction, 520 daN en cisaillement
