100 chevilles métalliques acier zingué - Ø10x112mm - SCELL-IT - MR10112
Référence : S344MR10112
Découvrez 100 chevilles métalliques acier zingué - Ø10x112mm - SCELL-IT - MR10112 disponible à l'achat
- Cheville métallique à cône pour montage traversant.
- Capuchon de recouvrement pour une finition esthétique.
- Cône d'expansion imperdable pour une sécurité accrue.
- Reprises de charges élevées, adaptées pour grandes épaisseurs.
- Ne déforme pas la pièce à fixer, garantissant solidité.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

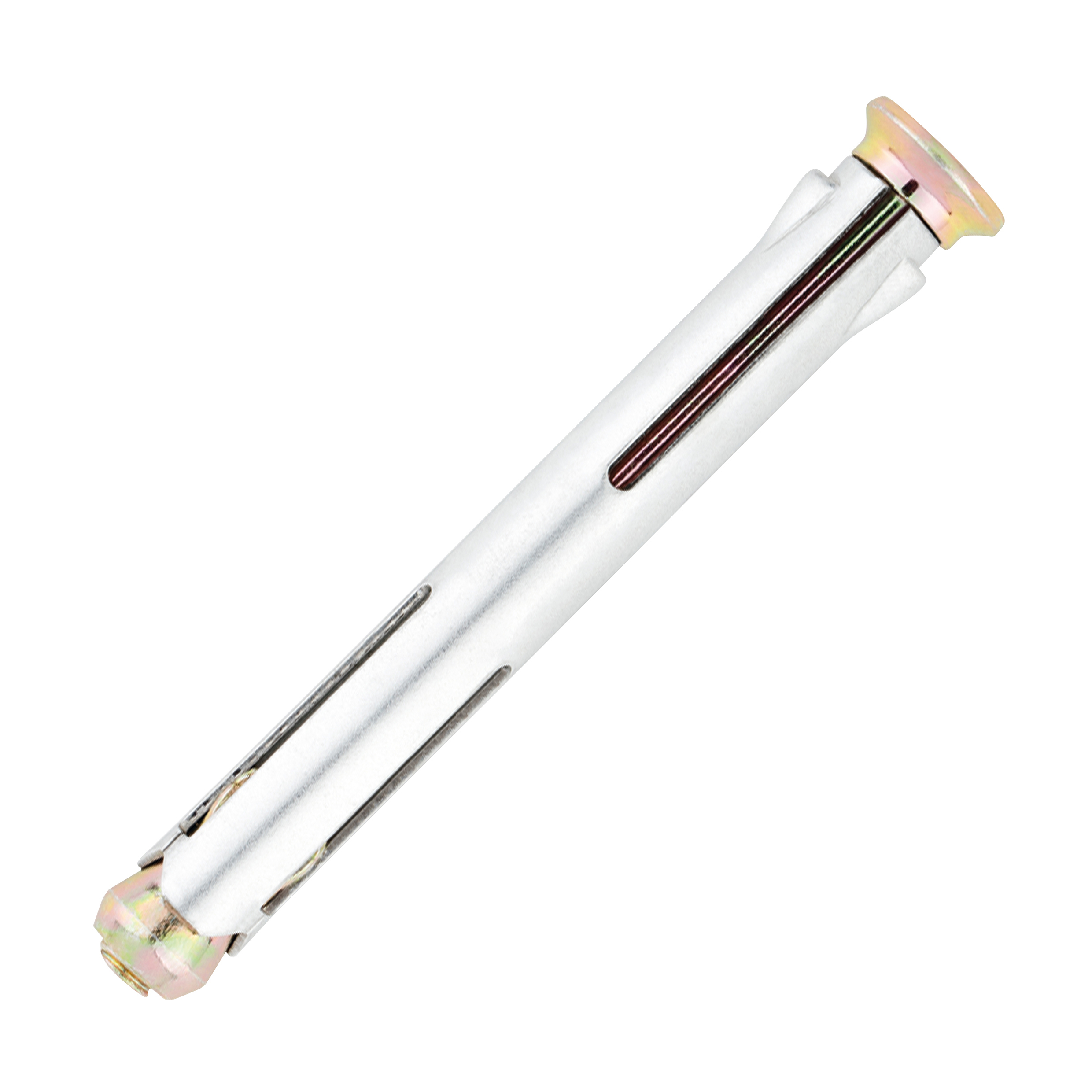

La cheville métallique SCELL-IT MR10112 est spécialement conçue pour un montage traversant rapide et sûr de tous types d’huisseries, qu’elles soient en bois, métal ou PVC.
Elle est fabriquée en acier zingué blanc, tandis que la vis associée est en acier zingué jaune.
Cette cheville est équipée d’un cône d’expansion imperdable garantissant une fixation fiable et durable.
Un capuchon de recouvrement blanc (RAL 9010), vendu séparément sous la référence MR9010C, permet d’obtenir une finition esthétique soignée.
La cheville MR supporte des reprises de charges élevées, avec une résistance en traction de 280 daN et en cisaillement de 50 daN.
Elle est adaptée à des huisseries de grandes épaisseurs et peut compenser des écartements entre le cadre et la cloison allant jusqu’à 160 mm.
Sa conception évite toute déformation de la pièce à fixer, assurant ainsi la solidité et la qualité du montage.
Les dimensions de ce modèle sont un diamètre de 10 mm et une longueur totale de 112 mm.
Le perçage recommandé est de 10 mm de diamètre sur une profondeur de 80 mm.
Le couple de serrage conseillé est de 4 Nm, à appliquer avec un embout PH.
La mise en œuvre s’effectue en quatre étapes précises :
- Percer un trou au diamètre adapté dans un support en béton ou maçonnerie pleine.
- Nettoyer soigneusement le trou foré.
- Insérer la cheville MR à travers la pièce à fixer dans le trou.
- Réaliser l’expansion de la cheville par vissage de la vis avec un embout PH en respectant le couple de serrage recommandé.
Cette cheville est idéale pour des fixations solides et durables dans des supports en béton ou maçonnerie pleine, offrant une large plage d’utilisation adaptée aux huisseries de grandes épaisseurs.
Le montage s’effectue en perçant un trou au diamètre adapté, en nettoyant le trou, puis en insérant la cheville à travers la pièce à fixer. L’expansion de la cheville se réalise par vissage de la vis en acier zingué jaune à l’aide d’un embout PH, avec un couple de serrage recommandé de 4 Nm pour la référence Ø10x112 mm.
Dimensions principales pour la cheville Ø10 mm et longueur 112 mm :
- Diamètre de perçage : 10 mm
- Profondeur de perçage : 80 mm
- Épaisseur de fixation maximale : 80 mm
Charges admissibles :
- Traction : 280 daN
- Cisaillement : 50 daN
Le produit est compatible avec le béton et la maçonnerie pleine. Un capuchon blanc RAL 9010 est disponible en produit complémentaire pour une finition esthétique.
- matériau cheville : acier zingué blanc
- matériau vis : acier zingué jaune
- type de montage : traversant
- diamètre cheville : 10 mm
- longueur cheville : 112 mm
- diamètre perçage recommandé : 10 mm
- profondeur perçage recommandé : 80 mm
- couple de serrage recommandé : 4 Nm
- résistance en traction : 280 daN
- résistance en cisaillement : 50 daN
- capacité à compenser un écartement entre cadre et cloison jusqu’à 160 mm
- cône d’expansion imperdable
- ne déforme pas la pièce à fixer
- adaptée pour huisseries en bois, métal ou PVC
- capuchon de recouvrement blanc (RAL 9010) vendu séparément sous la référence MR9010C
- référence fournisseur : MR10112
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux peut-on fixer avec cette cheville métallique SCELL-IT MR10112 ?
Cette cheville est conçue pour la fixation traversante de tous types d’huisseries en bois, métal ou PVC sur supports en béton ou maçonnerie pleine.
Quelles sont les caractéristiques techniques principales de cette cheville ?
La cheville MR10112 est en acier zingué blanc avec une vis en acier zingué jaune. Elle a un diamètre de 10 mm et une longueur de 112 mm, avec un diamètre de perçage recommandé de 10 mm et une profondeur de perçage de 80 mm.
Quelle charge cette cheville peut-elle supporter ?
Elle supporte une charge en traction jusqu’à 280 daN et une charge en cisaillement de 50 daN, assurant une fixation robuste et fiable.
Comment réaliser la mise en œuvre pour garantir une fixation optimale ?
Il faut percer un trou au diamètre recommandé, nettoyer soigneusement ce trou, insérer la cheville à travers la pièce à fixer, puis réaliser l’expansion par vissage avec un embout PH en respectant un couple de serrage de 4 Nm.
Quels avantages spécifiques offre cette cheville par rapport à d’autres fixations ?
Elle permet la fixation de grandes épaisseurs d’huisseries et des écartements importants jusqu’à 160 mm, sans déformer la pièce à fixer. Son cône d’expansion est imperdable, garantissant une sécurité accrue.
