100 chevilles métalliques acier zingué - Ø10x132mm - SCELL-IT - MR10132
Référence : S344MR10132
Découvrez 100 chevilles métalliques acier zingué - Ø10x132mm - SCELL-IT - MR10132 disponible à l'achat
- Cheville métallique à cône pour montage traversant
- Cône d'expansion imperdable pour une fixation sûre
- Reprises de charges élevées pour diverses applications
- Capuchon de recouvrement pour une finition esthétique
- Convient à de grandes épaisseurs d'huisseries jusqu'à 160 mm
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

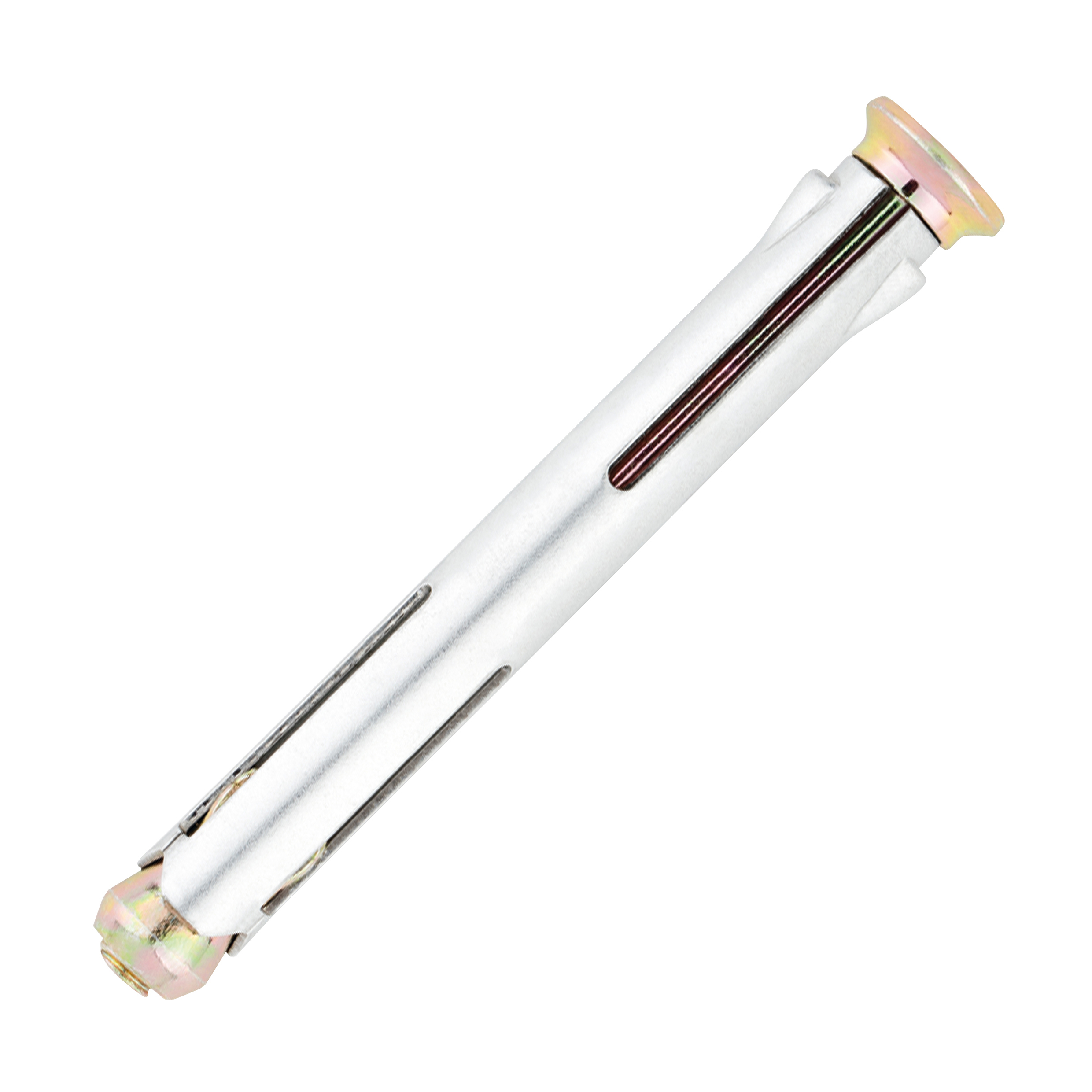

La cheville métallique SCELL-IT MR10132 est spécialement conçue pour le montage traversant de tous types d’huisseries, qu’elles soient en bois, métal ou PVC.
Elle est fabriquée en acier zingué blanc pour la cheville et en acier zingué jaune pour la vis, garantissant robustesse et durabilité.
Cette cheville à cône dispose d’un cône d’expansion imperdable qui assure une fixation sûre tout en évitant la déformation de la pièce à fixer.
Elle permet des reprises de charges élevées, adaptées à diverses applications notamment dans le béton et la maçonnerie pleine.
Sa large gamme permet de fixer des huisseries très épaisses, avec un écartement entre le cadre et la cloison pouvant aller jusqu’à 160 mm.
Le montage s’effectue en perçant un trou au diamètre recommandé de 10 mm, puis en nettoyant ce trou.
La cheville est ensuite insérée à travers la pièce à fixer dans le trou foré.
L’expansion de la cheville se réalise par vissage de la vis avec un embout PH, en respectant un couple de serrage recommandé de 4 Nm.
Les dimensions spécifiques de ce modèle sont un diamètre de 10 mm pour une longueur totale de 132 mm.
Le diamètre de perçage est de 10 mm avec une profondeur de perçage de 60 mm.
Elle supporte une charge en traction allant jusqu’à 280 daN et une charge en cisaillement de 50 daN.
Pour une finition esthétique, un capuchon de recouvrement blanc RAL 9010 est disponible en accessoire complémentaire.
Cette cheville est idéale pour des fixations rapides, sûres et esthétiques dans des matériaux pleins comme le béton et la maçonnerie, tout en garantissant la préservation de l’intégrité des pièces à fixer.
Cette cheville se distingue par son cône d'expansion imperdable qui assure une reprise de charges élevées sans déformer la pièce à fixer. Elle convient particulièrement aux grandes épaisseurs d’huisseries et permet de gérer des écartements importants entre le cadre et la cloison, jusqu’à 160 mm.
Le montage s’effectue en perçant un trou au diamètre adapté (10 mm pour ce modèle), en nettoyant le trou, puis en insérant la cheville à travers la pièce à fixer. L’expansion de la cheville est réalisée par vissage de la vis avec un embout PH, avec un couple de serrage recommandé de 4 Nm.
Caractéristiques techniques détaillées pour le modèle MR10132 :
- Diamètre de la cheville : 10 mm
- Longueur : 132 mm
- Diamètre de perçage : 10 mm
- Profondeur de perçage : 100 mm
- Épaisseur de fixation maximale : 80 mm
- Couple de serrage recommandé : 4 Nm
Performances :
- Charge admissible en traction : 280 daN
- Charge admissible en cisaillement : 50 daN
Matériaux :
- Cheville en acier zingué blanc
- Vis en acier zingué jaune
Usages et applications :
- Fixation de tous types d’huisseries (bois, métal, PVC) dans le béton et la maçonnerie pleine.
Avantages produits :
- Reprises de charges élevées
- Large gamme adaptée aux grandes épaisseurs d’huisseries et grands écartements
- Ne déforme pas la pièce à fixer
- Finition esthétique avec capuchon de recouvrement
Produit complémentaire :
- Capuchon blanc RAL 9010 (référence MR9010C) pour une finition esthétique.
Ce produit est adapté pour une utilisation dans des environnements nécessitant une fixation robuste et durable, notamment en béton et maçonnerie pleine.
- matière cheville : acier zingué blanc
- matière vis : acier zingué jaune
- diamètre cheville : 10 mm
- longueur totale : 132 mm
- diamètre perçage recommandé : 10 mm
- profondeur perçage : 60 mm
- couple de serrage recommandé : 4 Nm
- charge en traction admissible : 280 daN
- charge en cisaillement admissible : 50 daN
- cône d’expansion imperdable
- convient pour montage traversant de huisseries bois, métal, PVC
- adaptée à des épaisseurs d’huisseries jusqu’à 160 mm
- utilisation recommandée dans béton et maçonnerie pleine
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de la cheville métallique MR10132 ?
La cheville MR10132 est en acier zingué blanc avec une vis en acier zingué jaune. Elle est conçue pour un montage traversant rapide et sûr de tous types d’huisseries (bois, métal, PVC) dans le béton et la maçonnerie pleine. Elle supporte des reprises de charges élevées et convient à des épaisseurs d’huisseries jusqu’à 160 mm sans déformer la pièce à fixer.
Comment se déroule la mise en œuvre de cette cheville métallique ?
Il faut percer un trou de 10 mm de diamètre et 100 mm de profondeur, nettoyer le trou, insérer la cheville à travers la pièce à fixer, puis réaliser l’expansion en vissant la vis avec un embout PH en respectant un couple de serrage recommandé de 4 Nm.
Quelles sont les charges admissibles de cette cheville MR10132 ?
La charge admissible en traction est de 280 daN et la charge admissible en cisaillement est de 50 daN, ce qui garantit une fixation sûre pour des huisseries lourdes dans des matériaux pleins.
Quels matériaux et supports sont compatibles avec cette cheville ?
Elle est adaptée pour une fixation dans le béton et la maçonnerie pleine, et compatible avec tous types d’huisseries en bois, métal ou PVC.
Comment obtenir une finition esthétique avec cette cheville ?
Un capuchon de recouvrement blanc (RAL 9010) est disponible séparément (référence MR9010C) pour assurer une finition soignée après la pose.
