100 chevilles métalliques acier zingué - Ø10x72mm - SCELL-IT - MR10072
Référence : S344MR10072
Découvrez 100 chevilles métalliques acier zingué - Ø10x72mm - SCELL-IT - MR10072 disponible à l'achat
- Cheville métallique à cône pour montage traversant.
- Capuchon de recouvrement pour une finition esthétique.
- Cône d'expansion imperdable pour une sécurité accrue.
- Supporte de fortes charges avec une grande stabilité.
- Compatible avec de grandes épaisseurs d'huisseries.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

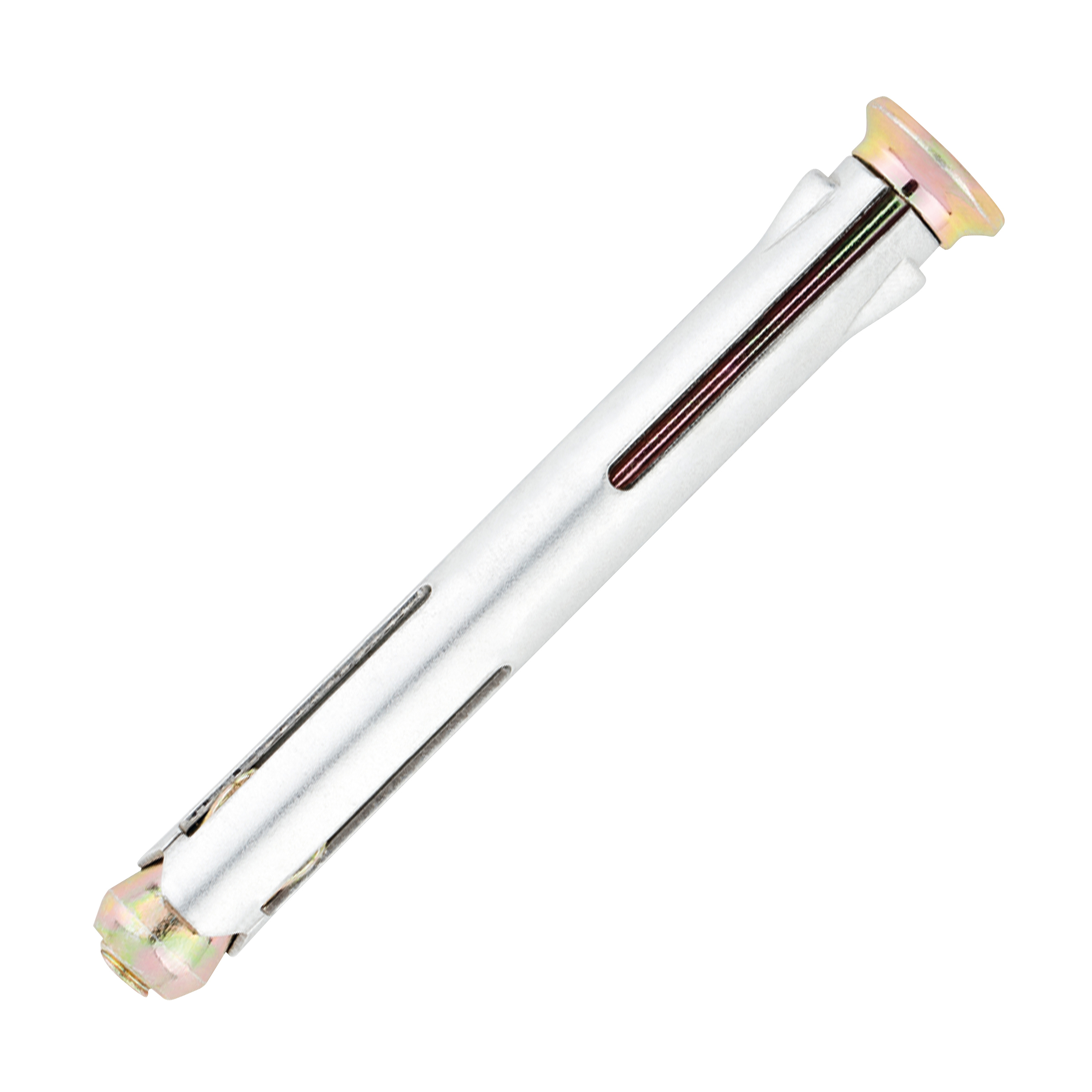

La cheville métallique SCELL-IT MR10072 est spécialement conçue pour un montage traversant rapide et sûr de tous types d’huisseries, qu’elles soient en bois, métal ou PVC.
Elle est fabriquée en acier zingué blanc pour la cheville et en acier zingué jaune pour la vis, garantissant ainsi une grande résistance et une excellente durabilité.
Cette cheville est équipée d’un cône d’expansion imperdable qui assure une fixation stable et sécurisée.
Elle supporte des charges élevées, avec une traction admissible pouvant atteindre 280 daN et une résistance au cisaillement de 50 daN.
Grâce à sa conception, elle s’adapte à de grandes épaisseurs d’huisseries et à des écartements importants entre le cadre et la cloison, jusqu’à 160 mm, sans déformer la pièce à fixer.
La mise en œuvre se fait en plusieurs étapes précises : il convient de percer un trou de diamètre 10 mm, de nettoyer ce trou, d’insérer la cheville MR à travers la pièce à fixer dans le trou, puis de réaliser l’expansion par vissage avec un embout PH en respectant un couple de serrage recommandé de 4 Nm.
Les dimensions spécifiques de ce modèle sont un diamètre de cheville de 10 mm, une longueur totale de 72 mm, un diamètre de perçage de 10 mm, une profondeur de perçage de 60 mm et une épaisseur de fixation maximale de 40 mm.
Un capuchon de recouvrement blanc (RAL 9010), vendu séparément, permet d’obtenir une finition esthétique soignée.
Cette cheville est adaptée pour une utilisation sur béton et maçonnerie pleine, garantissant une fixation fiable dans ces matériaux.
En résumé, la cheville métallique SCELL-IT MR10072 allie robustesse, sécurité et esthétique pour le montage traversant des huisseries, avec des performances élevées et une installation simple et précise.
La cheville MR est composée d’une cheville en acier zingué blanc et d’une vis en acier zingué jaune. Elle s’installe par perçage au diamètre adapté, nettoyage du trou, insertion de la cheville à travers la pièce à fixer, puis expansion par vissage avec un embout PH en respectant un couple de serrage recommandé de 4 Nm.
Dimensions pour le modèle MR10072 : diamètre de cheville 10 mm, longueur 72 mm, épaisseur de la pièce à fixer 40 mm, diamètre de perçage 10 mm, profondeur de perçage 60 mm. Elle supporte une charge en traction jusqu’à 280 daN et une charge en cisaillement de 50 daN.
Un capuchon de recouvrement blanc (RAL 9010) est disponible en produit complémentaire pour une finition esthétique.
Ce produit est adapté pour une utilisation en béton et maçonnerie pleine.
- matière cheville : acier zingué blanc
- matière vis : acier zingué jaune
- diamètre cheville : 10 mm
- longueur totale : 72 mm
- diamètre perçage : 10 mm
- profondeur perçage : 60 mm
- épaisseur fixation maximale : 40 mm
- couple de serrage recommandé : 4 Nm
- traction admissible : 280 daN
- résistance au cisaillement : 50 daN
- compatible avec béton et maçonnerie pleine
- cône d'expansion imperdable
- adaptée aux grandes épaisseurs d'huisseries et écartements jusqu'à 160 mm
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de la cheville métallique acier zingué MR10072 ?
La cheville MR est en acier zingué blanc avec une vis en acier zingué jaune. Elle permet un montage traversant rapide et sûr pour tous types d’huisseries (bois, métal, PVC) sur béton ou maçonnerie pleine. Elle supporte des reprises de charges élevées et ne déforme pas la pièce à fixer.
Comment se réalise la mise en œuvre de cette cheville ?
Il faut percer un trou de 10 mm de diamètre et 60 mm de profondeur, nettoyer le trou, insérer la cheville à travers la pièce à fixer, puis réaliser l’expansion par vissage avec un embout PH en respectant un couple de serrage de 4 Nm.
Quelles sont les performances en charge admissible de cette cheville ?
La cheville MR10072 supporte une charge admissible en traction de 280 daN et une charge admissible en cisaillement de 50 daN, assurant une fixation stable et résistante.
Pour quelles épaisseurs d’huisseries et types de matériaux cette cheville est-elle adaptée ?
Cette cheville convient à des épaisseurs d’huisseries jusqu’à 40 mm et peut gérer des écartements entre cadre et cloison allant jusqu’à 160 mm. Elle est compatible avec les huisseries en bois, métal et PVC, et s’utilise sur béton et maçonnerie pleine.
Quels éléments assurent la finition esthétique après fixation ?
Un capuchon de recouvrement blanc (RAL 9010), vendu séparément, permet une finition esthétique en masquant la tête de la cheville.
