100 chevilles métalliques acier zingué - Ø10x92mm - SCELL-IT - MR10092
Référence : S344MR10092
Découvrez 100 chevilles métalliques acier zingué - Ø10x92mm - SCELL-IT - MR10092 disponible à l'achat
- Cheville métallique à cône pour montage traversant.
- Cône d'expansion imperdable pour plus de sécurité.
- Capuchon de recouvrement pour une finition esthétique.
- Idéale pour des reprises de charges élevées.
- Adaptée à de grandes épaisseurs d'huisseries.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

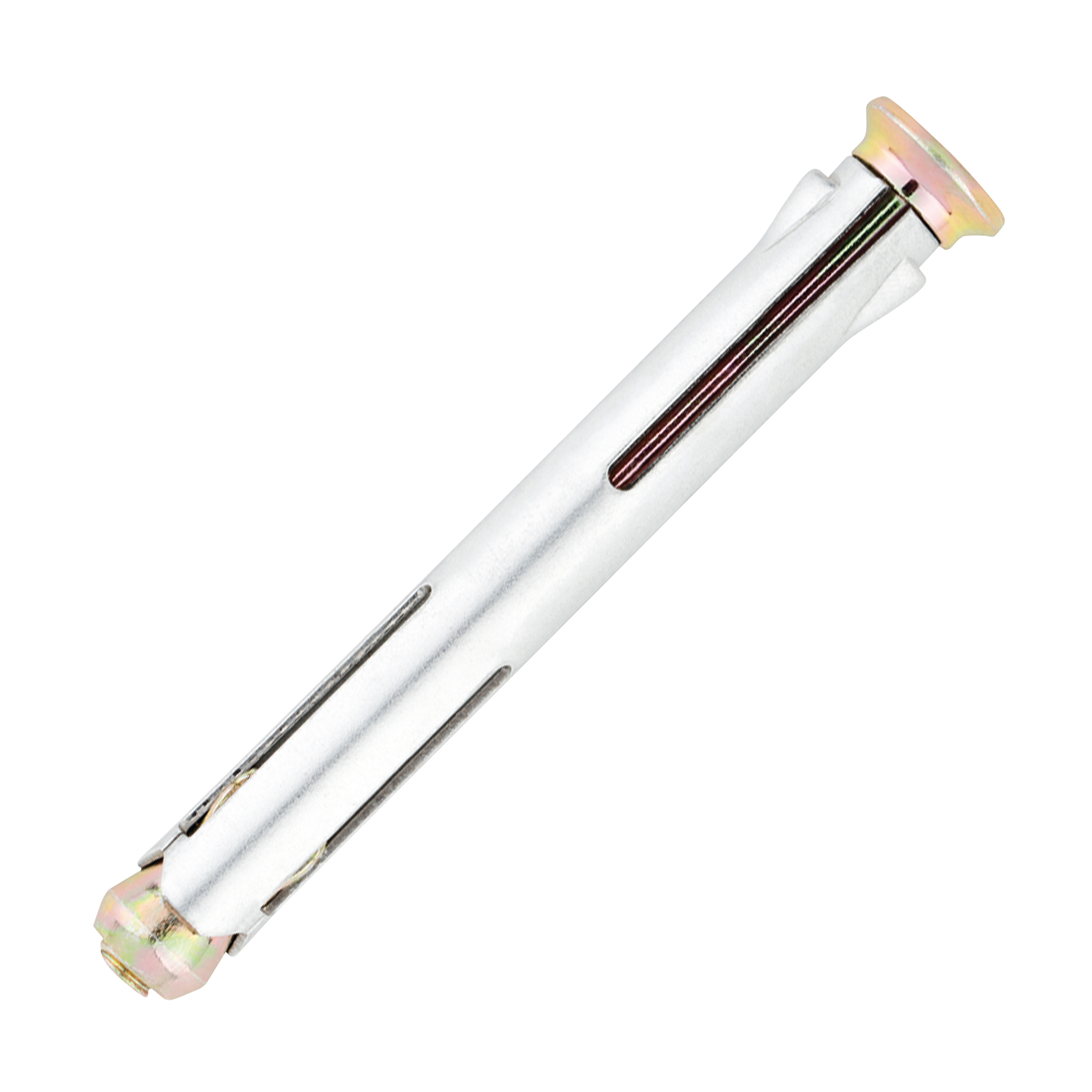

La cheville métallique SCELL-IT MR10092 en acier zingué est spécialement conçue pour le montage traversant de tous types d’huisseries, qu’elles soient en bois, métal ou PVC.
Elle est composée d’une cheville en acier zingué blanc et d’une vis en acier zingué jaune.
Cette cheville à cône dispose d’un cône d’expansion imperdable qui assure une fixation sûre et fiable.
Elle est adaptée aux reprises de charges élevées, ce qui la rend idéale pour des applications exigeantes.
Sa large gamme permet la fixation de grandes épaisseurs d’huisseries ainsi que des écartements importants entre le cadre et la cloison, pouvant aller jusqu’à 160 mm.
La cheville ne déforme pas la pièce à fixer, garantissant ainsi une installation propre et durable.
Un capuchon de recouvrement blanc (RAL 9010), vendu séparément, permet d’obtenir une finition esthétique.
Pour la mise en œuvre, il convient de percer un trou au diamètre approprié, puis de nettoyer ce trou.
La cheville MR doit être insérée à travers la pièce à fixer dans le trou foré.
L’expansion de la cheville s’effectue par vissage de la vis avec un embout PH, en respectant un couple de serrage recommandé de 4 Nm.
Les dimensions spécifiques de la référence MR10092 sont les suivantes : un diamètre de cheville de 10 mm, une longueur totale de 92 mm, un diamètre de perçage de 10 mm, une profondeur de perçage de 60 mm, et une épaisseur de fixation maximale de 60 mm.
Les performances mécaniques indiquent une charge admissible en traction de 280 daN et une charge admissible en cisaillement de 50 daN.
Cette cheville est particulièrement adaptée pour une utilisation en béton et maçonnerie pleine.
En résumé, la cheville métallique SCELL-IT MR10092 allie robustesse, sécurité et esthétique pour des fixations traversantes de haute performance sur tous types d’huisseries.
La cheville MR est fabriquée en acier zingué blanc, tandis que la vis associée est en acier zingué jaune. Elle s’utilise principalement dans des supports en béton ou maçonnerie pleine.
Le montage s’effectue en perçant un trou au diamètre approprié, en nettoyant ce trou, puis en insérant la cheville à travers la pièce à fixer. L’expansion de la cheville se réalise par vissage de la vis à l’aide d’un embout PH, avec un couple de serrage recommandé de 4 Nm.
Les dimensions pour la référence MR10092 sont les suivantes : diamètre de la cheville 10 mm, longueur 92 mm, épaisseur de la pièce à fixer jusqu’à 60 mm, diamètre de perçage 10 mm et profondeur de perçage 60 mm.
Les charges admissibles sont de 280 daN en traction et 50 daN en cisaillement, garantissant une fixation robuste et durable.
Un capuchon de recouvrement blanc (RAL 9010) est disponible en produit complémentaire pour une finition esthétique soignée.
Cette cheville métallique est idéale pour des applications nécessitant une fixation solide et durable de huisseries dans des matériaux pleins, avec une mise en œuvre simple et une garantie de performance élevée.
- matière cheville : acier zingué blanc
- matière vis : acier zingué jaune
- diamètre cheville : 10 mm
- longueur totale : 92 mm
- diamètre perçage : 10 mm
- profondeur de perçage : 60 mm
- épaisseur de fixation maximale : 60 mm
- couple de serrage recommandé : 4 Nm
- charge admissible en traction : 280 daN
- charge admissible en cisaillement : 50 daN
- usage : montage traversant pour tous types d’huisseries (bois, métal, PVC)
- adaptée pour béton et maçonnerie pleine
- cône d’expansion imperdable
- capuchon de recouvrement blanc (RAL 9010) vendu séparément
- permet fixation de grandes épaisseurs d’huisseries et écartements jusqu’à 160 mm
- ne déforme pas la pièce à fixer
- référence fournisseur : MR10092
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels types de matériaux peuvent être fixés avec ces chevilles métalliques ?
Ces chevilles sont conçues pour le montage traversant de tous types d’huisseries en bois, métal ou PVC sur béton et maçonnerie pleine.
Quelle est la capacité de charge admissible de ces chevilles en traction et en cisaillement ?
La charge admissible en traction est de 280 daN, tandis que la charge admissible en cisaillement est de 50 daN, assurant une fixation solide pour des reprises de charges élevées.
Quelles sont les dimensions et caractéristiques techniques principales de la cheville MR10092 ?
La cheville a un diamètre de 10 mm, une longueur de 92 mm, un diamètre de perçage de 10 mm, une profondeur de perçage de 60 mm, et un couple de serrage recommandé de 4 Nm. Elle permet une épaisseur de fixation maximale de 60 mm.
Comment se déroule la mise en œuvre de cette cheville métallique ?
Il faut percer un trou au diamètre recommandé, nettoyer le trou, insérer la cheville à travers la pièce à fixer, puis réaliser l’expansion par vissage avec un embout PH et un couple de serrage de 4 Nm.
Quels avantages techniques présente cette cheville par rapport à d’autres solutions ?
La cheville MR ne déforme pas la pièce à fixer, possède un cône d'expansion imperdable pour plus de sécurité, et permet de compenser des écartements importants entre le cadre et la cloison jusqu’à 160 mm.
