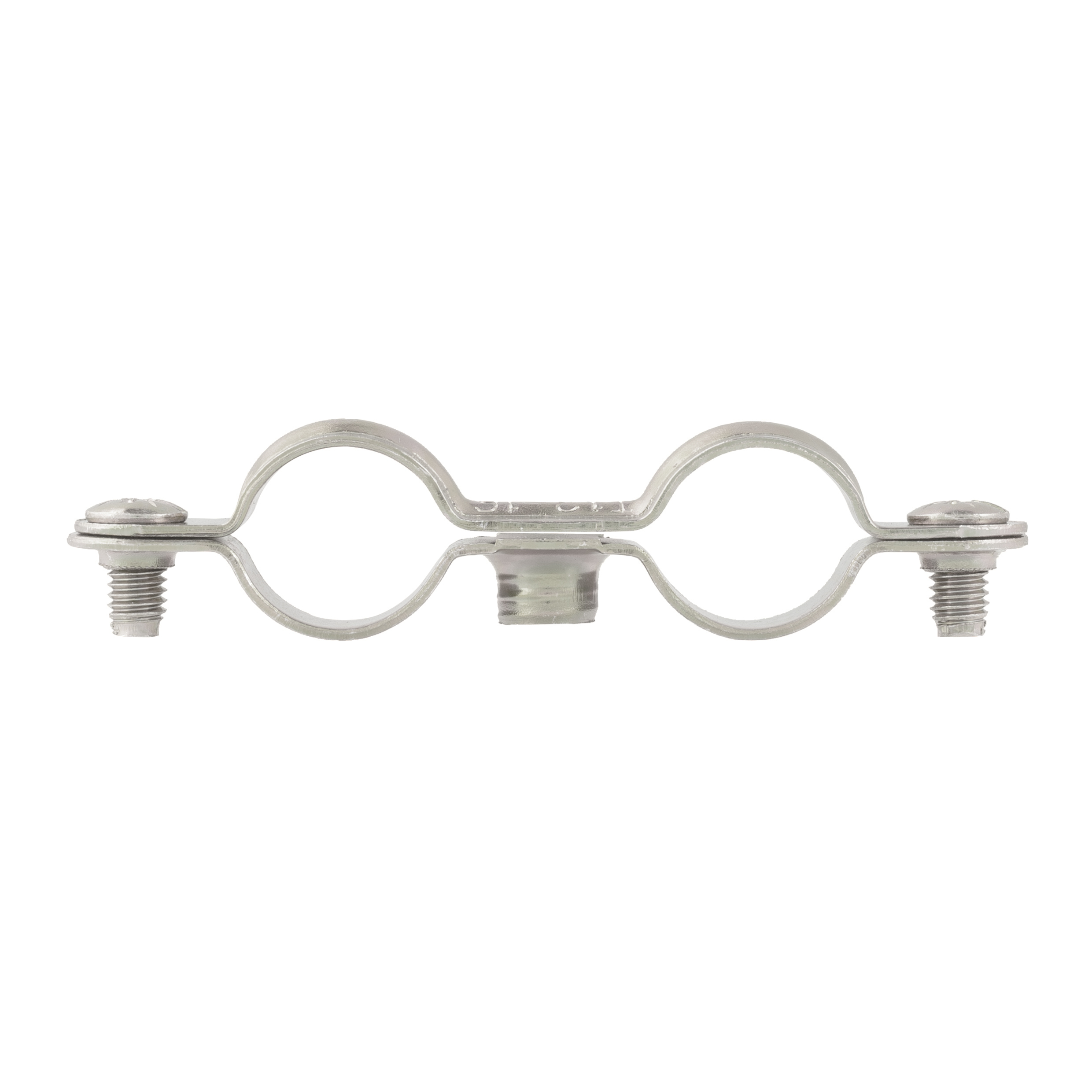

100 colliers de plomberie doubles standards - Ø14 - SCELL-IT - CD14
Référence : S344CD14
Découvrez 100 colliers de plomberie doubles standards - Ø14 - SCELL-IT - CD14 disponible à l'achat
- Acier zingué blanc pour résistance à la corrosion
- Fixation fiable des tubes de cuivre dans le mur
- Diamètre de 14 mm adapté aux installations de plomberie
- Compatible avec pattes à vis M7x150 et chevilles
- Idéal pour fixer rosaces et rallonges dans les murs
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Colliers doubles standards en acier zingué blanc avec une couche de zinc de 3 à 5 µm, assurant une bonne résistance à la corrosion.
Ils sont conçus pour la fixation fiable des tubes de cuivre dans les murs, principalement dans les installations de plomberie.
Leur diamètre est de 14 mm, adapté aux tubes standards.
Le matériau principal est un acier zingué d’une épaisseur variant entre 0,95 mm et 1,15 mm selon le modèle.
La largeur des colliers varie entre 12 mm et 14 mm.
Les vis de serrage sont de type M5x9 mm.
Ces colliers doubles permettent de fixer simultanément deux tubes, optimisant ainsi l’installation.
Ils sont destinés à être utilisés avec des pattes à vis à collerette M7x150.
Ils sont également compatibles avec des chevilles, rosaces et rallonges pour assurer une fixation complète et sécurisée dans les murs.
Les dimensions spécifiques du modèle CD14 sont : diamètre extérieur Ø14 mm, largeur 12 mm, longueur totale 71 mm, hauteur 6 mm, avec des tolérances précises indiquées dans le tableau technique.
Une version zinguée bichromatée (3 à 5 µm) est disponible sur demande.
Le conditionnement comprend 100 colliers doubles standards, facilitant la gestion et le stockage pour les professionnels du bâtiment.
Ces colliers garantissent une tenue fiable et une résistance durable à la corrosion, assurant ainsi la pérennité des installations de plomberie.
Caractéristiques techniques :
- Diamètre nominal : 14 mm
- Épaisseur de l'acier : entre 0,95 et 1,15 mm selon les dimensions
- Largeur : de 12 mm à 14 mm
- Vis de serrage : M5x9 mm
- Matière : acier zingué blanc, avec option disponible en version zinguée bichromatée 3 à 5 µm sur demande
- Version isophonique disponible avec élastomère en EPDM noir pour une isolation phonique
Dimensions principales pour le modèle CD14 (double standard) :
- ØA : 14 mm
- B : 12 mm
- D : 11 mm
- L2 : 30 mm
- L1 : 60 mm
- L : 71 mm
- T2 : 0,95 mm
- T1 : 0,95 mm
- H : 6 mm
Le collier assure une fixation solide et durable des tubes de cuivre dans les installations de plomberie, garantissant stabilité et conformité aux normes en vigueur. Il est recommandé de suivre les instructions de montage en utilisant les pattes à vis à collerette M7x150 pour une fixation optimale.
Le produit bénéficie d’un marquage spécifique permettant d’identifier les versions standard et isophoniques, ainsi que leurs dimensions exactes.
Ce collier est adapté aux applications nécessitant une fixation fiable des tubes dans les murs, notamment dans les systèmes de plomberie domestiques et industriels.
- diamètre : 14 mm
- acier zingué blanc avec couche de zinc 3 à 5 µm
- épaisseur acier : 0,95 à 1,15 mm
- largeur : 12 mm
- vis de serrage : M5x9 mm
- longueur totale : 71 mm
- hauteur : 6 mm
- compatible avec pattes à vis à collerette M7x150
- version zinguée bichromatée 3 à 5 µm disponible sur demande
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux composent ces colliers de plomberie doubles standards ?
Les colliers sont fabriqués en acier zingué blanc avec une couche de zingage de 3 à 5 µm pour assurer une résistance à la corrosion. Une version bichromatée est disponible sur demande. La version isophonique intègre un élastomère en EPDM noir pour une isolation phonique.
Quels sont les diamètres et dimensions spécifiques du modèle CD14 ?
Le modèle CD14 est conçu pour un diamètre de tube de 14 mm, avec une largeur de 12 mm et une épaisseur de 0,95 mm. Ses dimensions principales sont : longueur totale 71 mm, hauteur 6 mm, et vis de serrage M5x9 mm.
Comment ces colliers doivent-ils être montés pour garantir une fixation optimale ?
Ils doivent être utilisés exclusivement avec des pattes à vis à collerette M7x150. Ce montage assure une fixation fiable des tubes de cuivre dans les murs, comme illustré dans l’exemple d’application sur la fiche technique (page 1).
Quels sont les types de marquage présents sur ces colliers et à quoi servent-ils ?
Il existe deux types de marquage pour identifier les versions isophoniques et non isophoniques. Le marquage permet de distinguer rapidement les colliers selon leur diamètre et leur fonction, facilitant ainsi leur repérage sur chantier.
Quelles sont les limites d’utilisation de ces colliers en termes de compatibilité ?
Ces colliers sont conçus pour la fixation des tubes en cuivre uniquement, dans des murs. Ils doivent être associés aux pattes à vis M7x150 pour garantir la sécurité et la stabilité de la fixation.
