100 colliers de plomberie simple standard - Ø16 - SCELL-IT - EX-93201116
Référence : S344EX93201116
Découvrez 100 colliers de plomberie simple standard - Ø16 - SCELL-IT - EX-93201116 disponible à l'achat

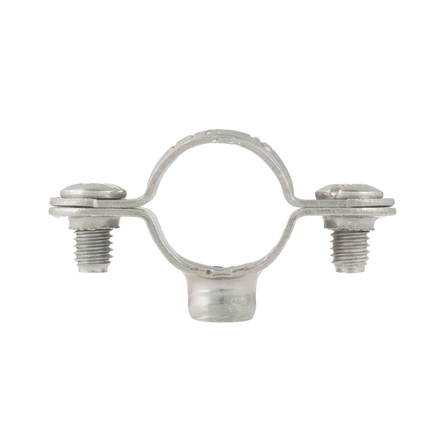

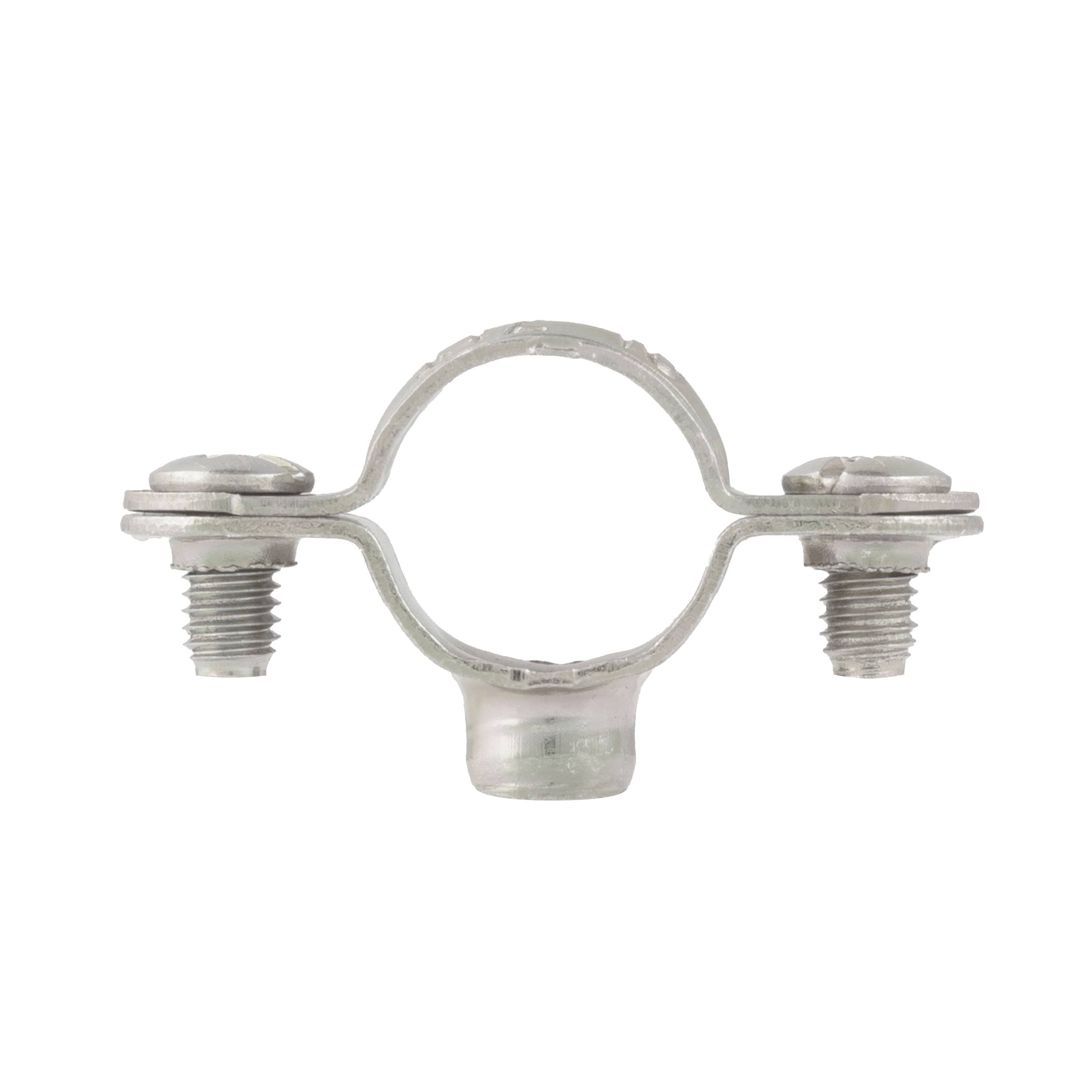

- Collier simple en acier zingué blanc pour plomberie
- Fixation adaptée pour tubes de cuivre dans le mur
- Utilisation avec pattes à vis, chevilles et rosaces
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Colliers simples de plomberie en acier zingué blanc avec une couche protectrice de 3 à 5 µm.
Ils sont conçus pour la fixation des tubes de cuivre dans le mur, assurant une installation solide et durable.
Ces colliers présentent une épaisseur comprise entre 0,95 et 1,15 mm et une largeur variant de 12 mm à 14 mm selon les dimensions.
La vis de serrage utilisée est une M5x9 mm.
Le montage s’effectue avec des pattes à vis à collerette M7x150, garantissant une fixation fiable.
Le produit est compatible avec des pattes à vis, des chevilles, des rosaces et des rallonges, facilitant ainsi son installation.
Une version zinguée bichromatée 3 à 5 µm est disponible sur demande.
Une version isophonique avec élastomère en EPDM noir est également proposée pour les applications nécessitant une isolation phonique.
Le modèle présenté, de référence CDI12, correspond à un diamètre intérieur de 16 mm.
Ses dimensions spécifiques sont une largeur de 12 mm, une hauteur de 9 mm, une longueur totale de 74 mm et une longueur entre axes de 63 mm.
L’épaisseur est de 0,95 mm.
Ce produit est destiné principalement aux installations de plomberie pour la fixation de tubes de cuivre dans les murs.
Il offre une solution robuste, simple et standardisée pour assurer la tenue des tuyaux.
Le conditionnement comprend un lot de 100 colliers, facilitant la gestion et le stockage pour les professionnels du bâtiment.
Les colliers sont marqués selon deux types de marquage permettant d’identifier facilement les versions et dimensions.
Ce produit répond aux exigences techniques classiques des colliers de plomberie en acier zingué, garantissant une bonne résistance à la corrosion et une utilisation fiable dans le temps.
L’ensemble des caractéristiques techniques, dimensions et instructions de montage est disponible dans la fiche technique Scell-it®, assurant une parfaite conformité et une installation optimale.
Caractéristiques techniques :
- Épaisseur de l'acier comprise entre 0,95 mm et 1,15 mm selon les dimensions.
- Largeur variant de 12 mm à 14 mm.
- Vis de serrage M5x9 mm.
- Existe également en version zinguée bichromatée 3 à 5 µm, disponible sur demande.
- Version isophonique avec élastomère en EPDM noir pour une isolation phonique.
Dimensions détaillées pour le modèle Ø16 (référence CDI12) :
- Diamètre intérieur (ØA) : 16 mm
- Largeur (B) : 12 mm
- Épaisseur (T1 et T2) : 0,95 mm
- Hauteur (H) : 7 mm
- Longueur totale (L) : 74 mm
- Longueur entre points de fixation (L1) : 63 mm
- Autres dimensions spécifiques : D = 11 mm, T2 = 0,95 mm
Le collier est destiné à assurer une fixation solide et fiable des tubes de cuivre, garantissant une bonne tenue mécanique tout en facilitant l'installation grâce à son système de visserie compatible. Le choix du matériau zingué assure une bonne résistance à la corrosion, adaptée aux environnements de plomberie.
Les instructions de montage précisent l’utilisation obligatoire de pattes à vis à collerette M7x150 pour assurer une fixation conforme et sécurisée.
Ce produit est conforme aux standards techniques de la marque Scell-it et bénéficie d’un marquage spécifique permettant d’identifier facilement les dimensions et la version du collier.
Le collier simple standard Ø16 est un élément essentiel pour les installations de plomberie, combinant robustesse, facilité de pose et compatibilité avec les accessoires standards du marché.
- matériau : acier zingué blanc 3 à 5 µm
- épaisseur : 0,95 mm
- largeur : 12 mm
- vis de serrage : M5x9 mm
- compatible avec pattes à vis à collerette M7x150
- fixation adaptée pour tubes de cuivre
- référence fournisseur : EX-93201116
- diamètre intérieur : 16 mm
- longueur totale : 74 mm
- longueur entre axes : 63 mm
- hauteur : 9 mm
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la composition et l’épaisseur du collier de plomberie simple standard Ø16 SCELL-IT ?
Ce collier est en acier zingué blanc avec un traitement de 3 à 5 µm. Son épaisseur est de 0,95 mm pour le modèle Ø16, avec une largeur de 12 mm. Une version zinguée bichromatée est disponible sur demande.
Comment identifier la version isophonique par rapport à la version standard ?
Le produit existe en version isophonique avec un élastomère en EPDM noir pour réduire les vibrations. Deux types de marquages différents permettent d’identifier clairement la version isophonique ou standard sur les colliers, visibles sur la pièce elle-même (voir fiche technique page 1).
Quelles sont les dimensions précises du collier Ø16 et leurs tolérances ?
Le diamètre intérieur est de 16 mm, la largeur 12 mm, la hauteur 7,5 mm, la longueur totale 41 mm et la longueur entre trous 30 mm. L’épaisseur est de 0,95 mm. Ces dimensions sont conformes aux tolérances indiquées dans le tableau technique (page 2).
Avec quels accessoires ce collier doit-il être utilisé pour une fixation optimale ?
Il est impératif d’utiliser ce collier avec des pattes à vis à collerette M7x150, ainsi qu’avec des chevilles, rosaces et rallonges adaptées pour garantir une fixation solide et conforme aux recommandations.
Quels sont les critères de résistance à la corrosion de ce collier ?
Le traitement zingué blanc de 3 à 5 µm assure une protection contre la corrosion. Une version bichromatée est également disponible pour renforcer cette résistance si nécessaire.
