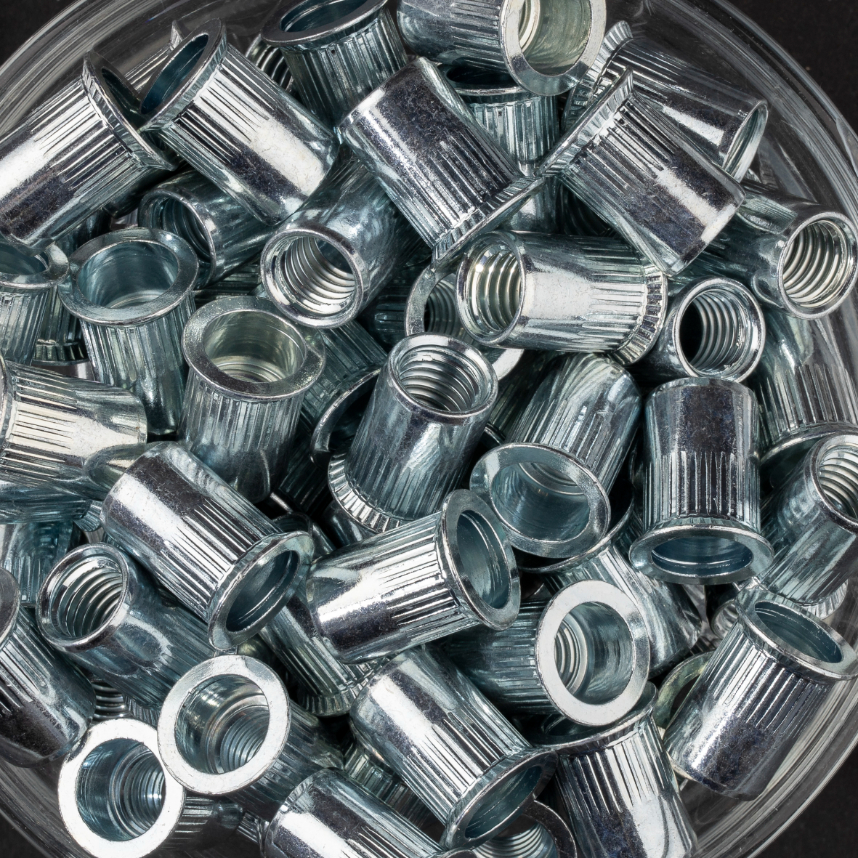

100 écrous crantés à acier à tête fraisée 90° à M10x21mm - SCELL-IT - TCK1045
Référence : S344TCK1045
Découvrez 100 écrous crantés à acier à tête fraisée 90° à M10x21mm - SCELL-IT - TCK1045 disponible à l'achat
- 100 écrous crantés pour des fixations robustes et fiables
- Acier de haute qualité pour une durabilité accrue
- Tête fraisée à 90° pour une intégration esthétique
- Dimensions M10x21mm adaptées à de nombreuses applications
- Idéal pour les projets de construction et de bricolage
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

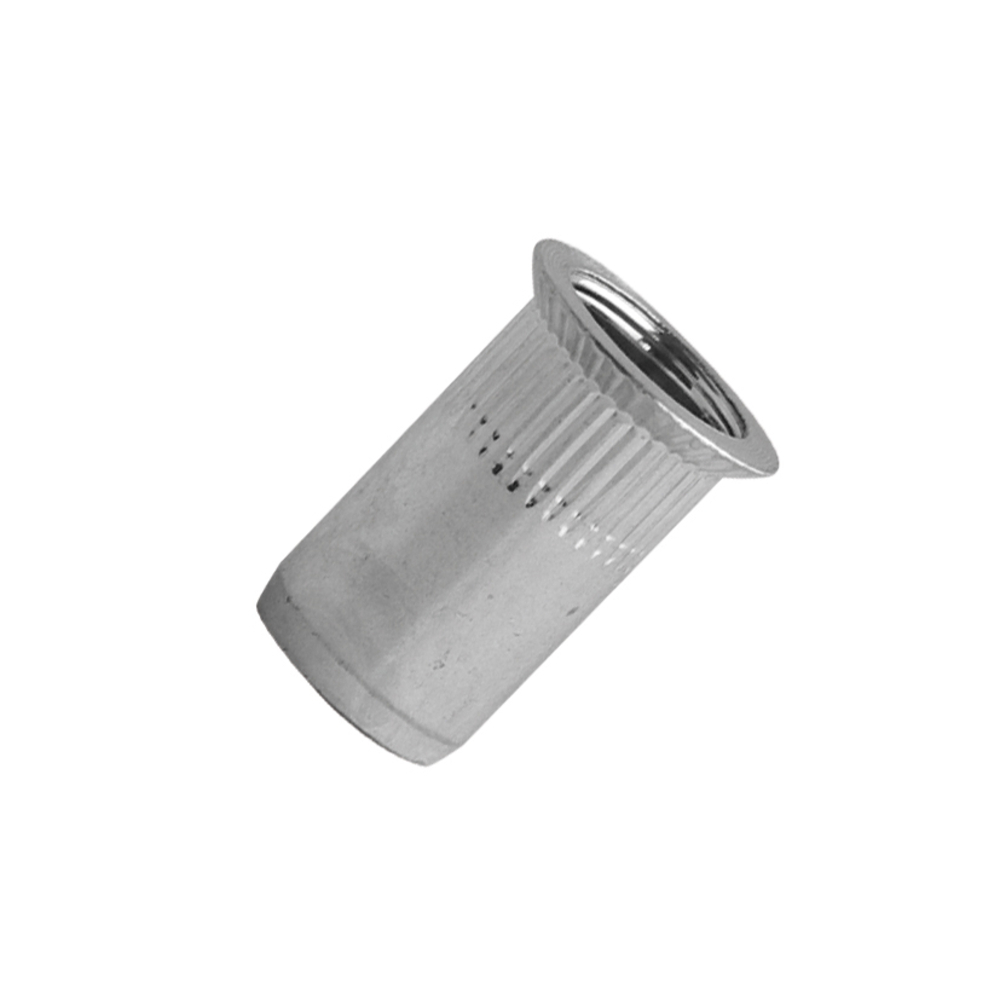

100 écrous crantés en acier zingué à tête fraisée à 90° de dimensions M10x21mm, conditionnés par lot de 100 pièces.
Ces écrous sont conçus pour offrir des fixations robustes et fiables, idéales pour les projets de construction et de bricolage.
Ils sont fabriqués en acier de haute qualité, assurant une durabilité accrue.
La tête fraisée à 90° permet une intégration esthétique et affleurante dans les assemblages.
Les dimensions spécifiques pour ce modèle M10 sont : un diamètre extérieur D1 de 12,9 mm, un diamètre intérieur D2 de 15,0 mm, une épaisseur K de 1,5 mm, une longueur totale L de 21,0 mm et une longueur d’insertion L1 de 5,5 mm.
La plage d’épaisseur de matériau dans laquelle ces écrous peuvent être insérés varie de 1,5 à 4,5 mm.
En termes de performances mécaniques, le couple de serrage maximal recommandé est de 28 Nm.
La résistance au retrait est de 35 000 N, tandis que la résistance au cisaillement est de 5 300 N.
Ces écrous sont conformes aux normes ISO 9001:2000, ISO 14001, TS 16949 et répondent aux exigences RoHS avec une absence de chrome hexavalent (Cr III Free).
Pour l’installation, un perçage de 13 mm est recommandé afin d’assurer un ajustement optimal.
Des informations complémentaires sur la pose et les outils recommandés sont disponibles sur le site du fabricant SCELL-IT.
Ces écrous crantés à tête fraisée représentent une solution fiable et durable pour des assemblages métalliques exigeants, alliant performance mécanique et finition soignée.
Caractéristiques techniques détaillées :
- Diamètre extérieur de la tête (D1) : 12,9 mm
- Diamètre intérieur (D2) : 15,0 mm
- Hauteur de la tête (K) : 1,5 mm
- Longueur totale (L) : 21,0 mm
- Longueur d’emmanchement (L1) : 5,5 mm
- Tolérance du filetage (G) : 1,5 à 4,5 mm
Performances mécaniques :
- Couple maximal recommandé : 28 Nm
- Résistance au cisaillement : 5 300 N
- Résistance à l’arrachement : 35 000 N
Recommandations d’installation :
- Perçage conseillé : 13 mm
- Pour les conditions de pose et les outils adaptés, se référer aux manuels disponibles sur le site du fabricant.
Normes et certifications :
- Conforme aux normes ISO 9001:2000, ISO 14001, TS 16949
- Conforme à la directive RoHS, sans Chrome III
Avantages produit :
- Acier zingué assurant une bonne résistance à la corrosion
- Tête fraisée pour une finition propre et affleurante
- Corps cranté garantissant une fixation fiable et durable
Ces écrous sont particulièrement adaptés aux applications industrielles nécessitant une fixation robuste et une intégration esthétique.
- matériau : acier zingué
- tête fraisée à 90°
- dimensions : M10x21 mm
- diamètre extérieur (D1) : 12,9 mm
- diamètre intérieur (D2) : 15,0 mm
- épaisseur (K) : 1,5 mm
- longueur totale (L) : 21,0 mm
- longueur d’insertion (L1) : 5,5 mm
- plage d’épaisseur matériau : 1,5 à 4,5 mm
- couple de serrage maximal recommandé : 28 Nm
- résistance au retrait : 35 000 N
- résistance au cisaillement : 5 300 N
- perçage recommandé : 13 mm
- normes : ISO 9001:2000, ISO 14001, TS 16949
- conformité RoHS sans chrome hexavalent (Cr III Free)
- marque : SCELL-IT
- référence fournisseur : TCK1045
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la dimension et la forme de ces écrous crantés SCELL-IT TCK1045 ?
Ces écrous ont un filetage M10 avec une longueur totale de 21 mm et une tête fraisée à 90° pour une intégration affleurante. Leur diamètre extérieur est de 12,9 mm et le diamètre intérieur de 15 mm, avec une hauteur de tête de 1,5 mm.
Quels sont les critères mécaniques à considérer pour choisir ces écrous crantés ?
Ils supportent un couple maximal recommandé de 28 Nm, une résistance au dévissage de 35 000 N et une résistance au cisaillement de 5 300 N. Ces valeurs garantissent une fixation robuste adaptée aux assemblages exigeants.
Comment se déroule l’installation de ces écrous crantés ?
Il est nécessaire de percer un trou de 13 mm au préalable. La profondeur d’insertion recommandée varie entre 1,5 et 4,5 mm. Pour les outils et conditions de pose adaptés, il faut se référer aux manuels techniques disponibles sur le site du fabricant.
Quelle protection contre la corrosion offre ce produit ?
Ces écrous sont fabriqués en acier zingué, avec un traitement de zincage qui assure une protection efficace contre la corrosion. Ils sont également conformes aux directives RoHS, sans chrome III.
Quelles certifications garantissent la qualité de ces écrous ?
Ils sont certifiés ISO 9001:2000, ISO 14001 et TS 16949, attestant de leur conformité aux standards qualité et environnementaux reconnus.
