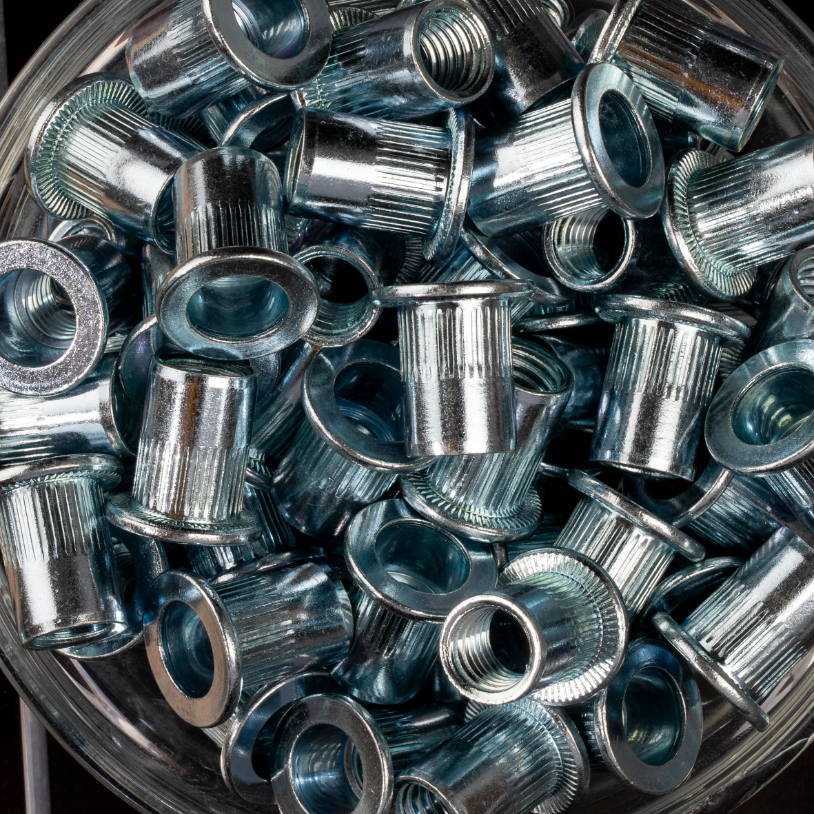

100 écrous crantés à acier à tête plate à M10x19mm - SCELL-IT - TCD1030
Référence : S344TCD1030
Découvrez 100 écrous crantés à acier à tête plate à M10x19mm - SCELL-IT - TCD1030 disponible à l'achat
- Conception à tête plate pour une finition affleurante
- Fabrication en acier pour une durabilité accrue
- Dimensions M10x19mm adaptées à divers projets
- Excellente prise pour des fixations sécurisées
- Idéal pour des applications nécessitant fiabilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

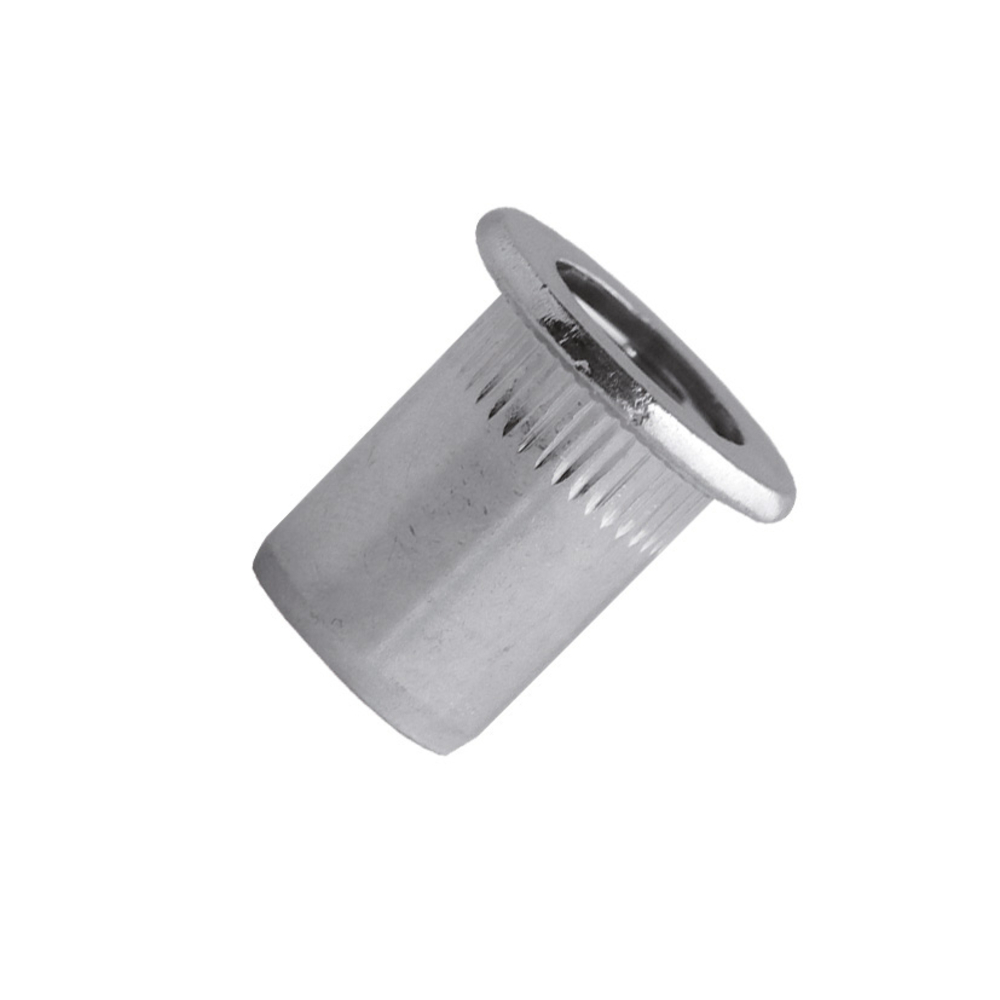

Lot de 100 écrous crantés en acier zingué à tête plate, conçus pour garantir une fixation fiable et durable.
Ces écrous présentent une tête plate permettant une finition affleurante, idéale pour des assemblages nets et sécurisés.
Ils sont fabriqués en acier zingué, assurant une excellente résistance à l’usure et une durabilité accrue.
Le modèle est dimensionné en M10x19 mm, adapté à une large gamme d’applications industrielles et techniques.
Les caractéristiques techniques précises sont les suivantes : diamètre extérieur (D1) de 12,9 mm, diamètre intérieur (D2) de 19 mm, hauteur de tête (K) de 2,0 mm.
La longueur totale (L) est de 17 mm, avec une profondeur d’emmanchement (L1) de 8 mm.
La plage de tolérance pour le diamètre d’emmanchement (G) est comprise entre 0,5 et 3,0 mm.
L’installation s’effectue par insertion avec un couple maximal recommandé de 32 Nm.
Ces écrous offrent une résistance au cisaillement de 5 000 N et une force de traction maximale de 29 000 N, garantissant une fixation solide dans les matériaux support.
Ils sont conformes aux normes ISO 9001:2000, ISO 14001 et TS 16949, attestant de leur qualité et du respect des exigences environnementales.
Ces écrous sont certifiés RoHS et exempts de chrome III, assurant une conformité aux réglementations en vigueur.
Pour une pose optimale, il est conseillé de se référer aux outils et manuels disponibles sur le site officiel du fabricant SCELL-IT.
Ce conditionnement en lot de 100 pièces facilite la gestion, le stockage et l’approvisionnement pour les professionnels recherchant des composants de fixation de haute qualité.
Caractéristiques techniques détaillées :
- Diamètre extérieur (D1) : 12,9 mm (-0,12/+0,0)
- Diamètre intérieur (D2) : 19,0 mm (-0,5/+0,0)
- Hauteur de tête (K) : 2,0 mm (-0,1/+0,1)
- Longueur totale (L) : 17,0 mm (-0,2/+0,2)
- Longueur utile (L1) : 8,0 mm
- Tolérance du diamètre de prise (G) : 0,5 à 3,0 mm
Performances mécaniques :
- Couple maximal recommandé : 32 Nm
- Force de traction (pull-out) : 29 000 N
- Résistance au cisaillement (shear) : 5 000 N
Ces écrous sont conformes aux normes RoHS et sont exempts de chrome trivalent (Cr III Free). Ils bénéficient des certifications ISO 9001:2000, ISO 14001 et TS 16949, attestant de leur qualité et conformité.
Ils sont destinés à être installés avec un perçage recommandé de 13 mm. Leur usage s’adapte à des assemblages nécessitant une fixation robuste et durable, notamment dans l’industrie et la mécanique.
Pour les conditions de pose, il est conseillé de se référer aux manuels et outils spécifiques disponibles sur le site du fabricant.
- marque : scell-it
- référence fournisseur : TCD1030
- matière : acier zingué
- type de tête : tête plate
- diamètre extérieur (D1) : 12,9 mm
- diamètre intérieur (D2) : 19 mm
- hauteur de tête (K) : 2,0 mm
- longueur totale (L) : 17 mm
- profondeur d’emmanchement (L1) : 8 mm
- plage de tolérance pour le diamètre d’emmanchement (G) : 0,5 à 3,0 mm
- couple maximal recommandé : 32 Nm
- résistance au cisaillement : 5 000 N
- force de traction maximale : 29 000 N
- conforme aux normes ISO 9001:2000, ISO 14001, TS 16949
- certifié RoHS et exempt de chrome III
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les dimensions principales de ces écrous crantés à tête plate M10x19mm ?
Les écrous présentent un filetage M10 avec un diamètre extérieur D1 de 12,9 mm, un diamètre extérieur D2 de 19,0 mm, une hauteur de tête K de 2,0 mm et une longueur totale L de 17,0 mm. La longueur insérée est de 8,0 mm, avec une tolérance du diamètre du trou de 0,5 à 3,0 mm.
Quels sont les critères mécaniques à prendre en compte pour l’utilisation de ces écrous ?
Le couple maximal recommandé est de 32,0 Nm. La résistance au cisaillement est de 5 000 N, tandis que la résistance au retrait (pull-out) atteint 29 000 N. Ces valeurs assurent une fixation solide et fiable dans les conditions d’utilisation prévues.
Quelle est la nature du matériau et sa finition ?
Ces écrous sont fabriqués en acier zingué, avec un traitement de surface garantissant une bonne protection contre la corrosion. Ils sont conformes aux normes RoHS et ne contiennent pas de chrome III (Cr III Free).
Quelles normes garantissent la qualité et la sécurité de ce produit ?
Le produit est certifié selon les normes ISO 9001:2000, ISO 14001 et TS 16949, attestant de son contrôle qualité, de sa gestion environnementale et de sa conformité aux exigences industrielles.
Comment s’assurer d’une pose correcte des écrous crantés M10x19mm SCELL-IT ?
Il est recommandé de se référer aux outils et manuels disponibles sur le site www.scell-it.com pour les conditions de pose. Ces documents fournissent les instructions précises pour garantir une fixation optimale et sécurisée.
