100 écrous crantés à aluminium à tête plate à M8x17,5mm - SCELL-IT - EAD0830
Référence : S344EAD0830
Découvrez 100 écrous crantés à aluminium à tête plate à M8x17,5mm - SCELL-IT - EAD0830 disponible à l'achat
- Fabriqués en aluminium léger et résistant
- Tête plate pour un encastrement facile
- Dimension M8x17,5mm pour divers usages
- Lot de 100 pour des projets multiples
- Idéaux pour assurer un maintien sécurisé
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

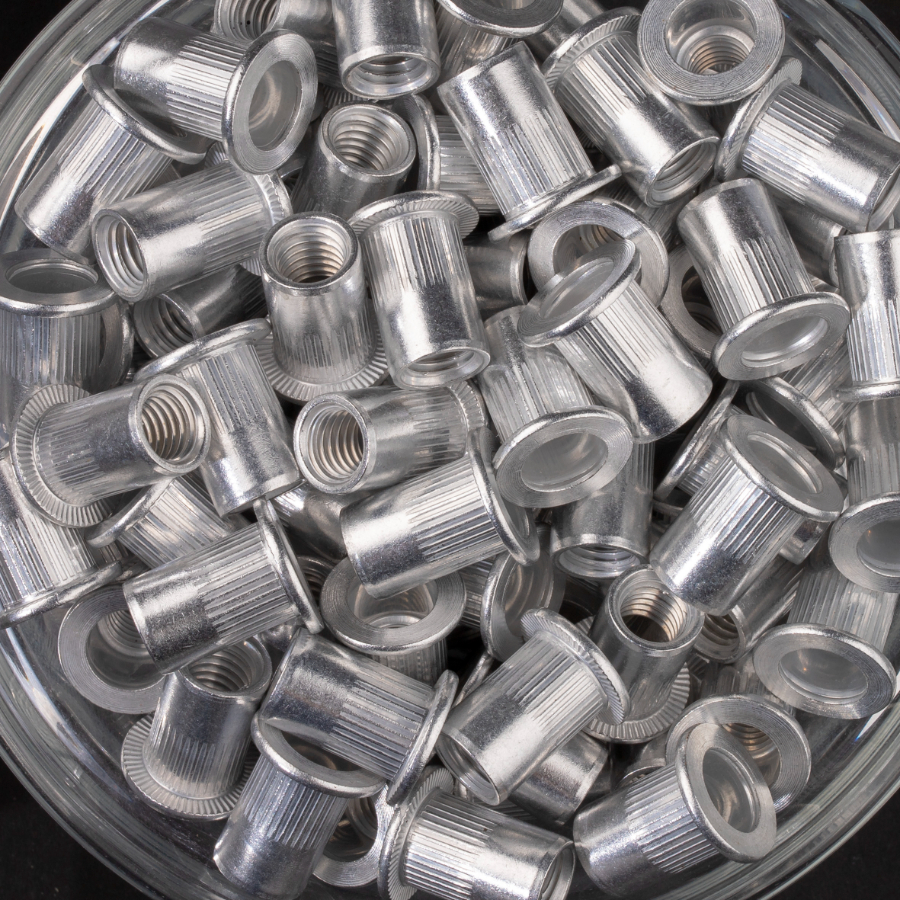

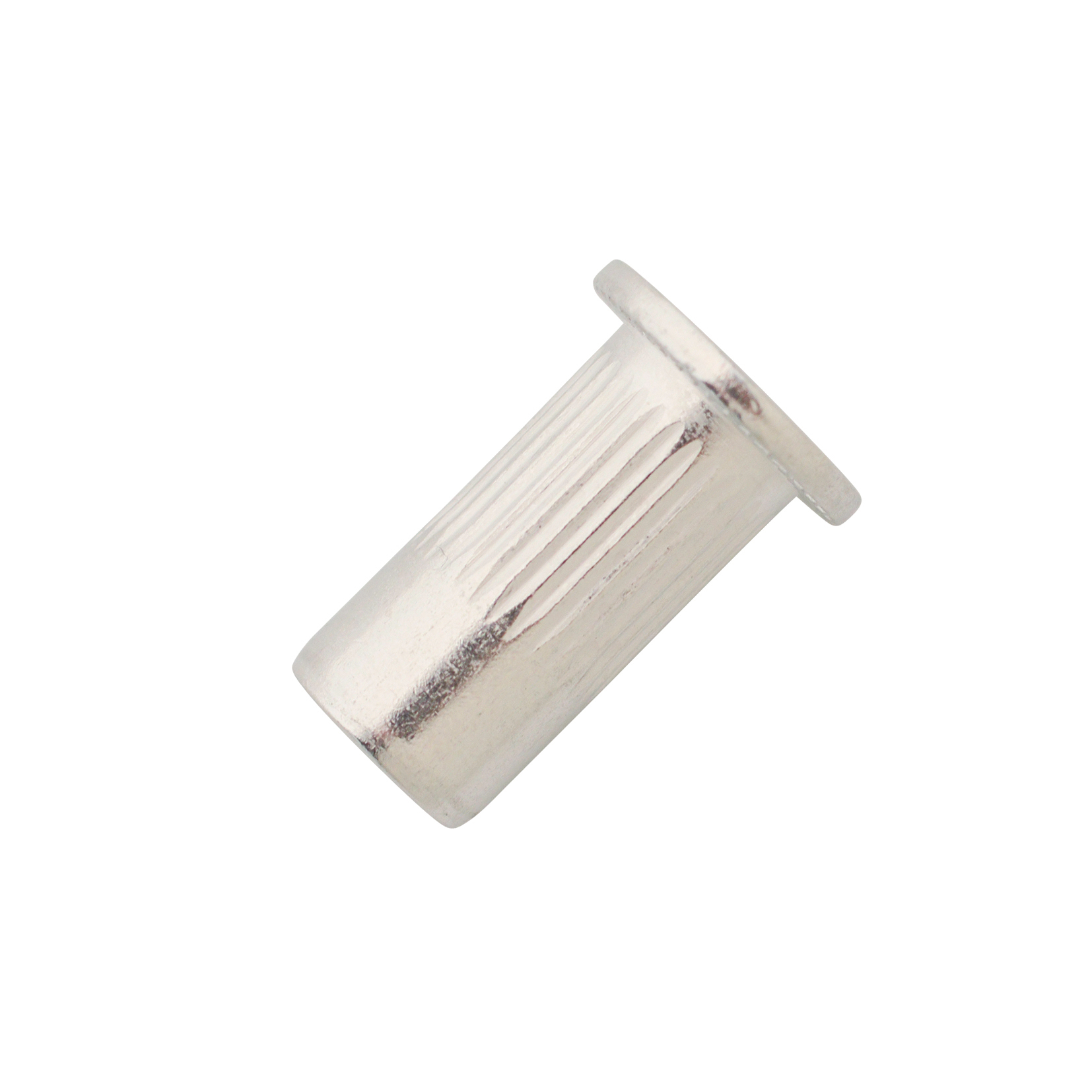

Ce lot comprend 100 écrous crantés en aluminium à tête plate, de dimension M8x17,5 mm, conçus pour offrir un maintien sécurisé dans diverses applications.
Ces écrous sont fabriqués en aluminium léger et résistant, garantissant à la fois robustesse et facilité de manipulation.
La tête plate facilite leur encastrement, ce qui permet une intégration discrète et efficace dans les assemblages.
Le filetage M8 avec une longueur de 17,5 mm est adapté pour des usages variés nécessitant une fixation fiable.
Le conditionnement en lot de 100 unités est idéal pour des projets multiples ou des besoins en grande quantité.
Les caractéristiques techniques précises pour le modèle EAD0830 sont les suivantes :
- un diamètre extérieur D1 de 10,9 mm et un diamètre D2 de 16,0 mm
- une hauteur de tête K de 1,6 mm
- une longueur totale L de 16,0 mm avec une longueur d’emmanchement L1 de 6,9 mm
- une tolérance d’épaisseur de matériau (G) comprise entre 0,5 et 3,0 mm.
En termes de performances mécaniques, ces écrous supportent un couple maximal recommandé de 14 Nm.
Ils assurent une résistance au retrait (pull-out) de 14 000 N et une résistance au cisaillement (shear) de 2 500 N, garantissant une fixation durable et sécurisée.
Ces écrous crantés sont conformes aux normes ISO 9001:2000, ISO 14001 et TS 16949, témoignant d’un contrôle qualité rigoureux et d’un engagement environnemental.
Pour une installation optimale, il est conseillé de percer un trou de 11 mm de diamètre.
Les conditions de pose et les outils adaptés sont disponibles sur le site du fabricant SCELL-IT.
En résumé, ce produit offre une solution fiable et performante pour les assemblages nécessitant des écrous crantés en aluminium à tête plate, adaptés à des matériaux d’épaisseur variable entre 0,5 et 3,0 mm, avec un conditionnement pratique en lot de 100 pièces.
Caractéristiques techniques principales :
- Diamètre de filetage : M8
- Diamètre extérieur de l’écrou (D1) : 10,9 mm
- Diamètre de la tête (D2) : 16,0 mm
- Hauteur de la tête (K) : 1,6 mm
- Longueur totale (L) : 16,0 mm
- Longueur de filetage (L1) : 6,9 mm
- Tolérance de matériau support (G) : 0,5 à 3,0 mm
Performances mécaniques :
- Couple maximal recommandé : 14 Nm
- Résistance au retrait (pull-out) : 14 000 N
- Résistance au cisaillement (shear) : 2 400 N
Matériau :
- Aluminium, garantissant légèreté et bonne résistance à la corrosion.
Normes et certifications :
- Fabriqué dans une usine certifiée ISO 9001:2000, ISO 14001 et TS 16949, assurant une qualité constante et un respect des standards environnementaux et industriels.
Utilisation et recommandations :
Ces écrous sont destinés à être insérés dans des matériaux dont l’épaisseur varie entre 0,5 et 3,0 mm. Leur conception avec un corps cranté permet un maintien fiable et durable. Le couple de serrage recommandé garantit une fixation optimale sans risque d’endommagement.
Pour une installation correcte, il est conseillé de respecter le diamètre de perçage préconisé de 11 mm et de se référer aux outils et manuels disponibles sur le site du fabricant.
Ces écrous conviennent particulièrement aux applications nécessitant une fixation légère, résistante et durable, notamment dans l’industrie automobile, l’électronique ou la construction légère.
- matériau : aluminium
- type de tête : tête plate
- filetage : M8
- longueur de filetage : 17,5 mm
- diamètre extérieur D1 : 10,9 mm
- diamètre D2 : 16,0 mm
- hauteur de tête K : 1,6 mm
- longueur totale L : 16,0 mm
- longueur d’emmanchement L1 : 6,9 mm
- tolérance d’épaisseur de matériau (G) : 0,5 à 3,0 mm
- couple maximal recommandé : 14 Nm
- résistance au retrait (pull-out) : 14 000 N
- résistance au cisaillement (shear) : 2 500 N
- normes : ISO 9001:2000, ISO 14001, TS 16949
- référence fournisseur : EAD0830
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les dimensions et caractéristiques principales des écrous crantés aluminium M8x17,5mm ?
Ces écrous ont un diamètre extérieur de 10,9 mm, une hauteur totale de 16 mm et une longueur insérée de 6,9 mm. Ils sont conçus pour des matériaux d’épaisseur comprise entre 0,5 et 3,0 mm, avec un diamètre de perçage recommandé de 11 mm.
Comment se réalise la fixation et quel est le couple de serrage recommandé ?
L’écrou est inséré dans un trou préalablement percé, la surface crantée assure une fixation anti-rotation. Le couple de serrage maximal recommandé est de 14 Nm pour garantir une tenue mécanique optimale sans risque d’endommagement.
Quelles sont les performances mécaniques de cet écrou cranté en aluminium ?
Il offre une résistance au retrait de 14 000 N et une résistance au cisaillement de 2 500 N, assurant une fixation fiable dans des assemblages légers à moyens.
Quels matériaux et épaisseurs sont compatibles avec ce type d’écrou ?
Ces écrous conviennent aux matériaux dont l’épaisseur varie de 0,5 à 3,0 mm et sont adaptés à une utilisation avec des vis de diamètre M8.
Quelles certifications garantissent la qualité de fabrication de ces écrous ?
Ils sont fabriqués dans une unité certifiée ISO 9001:2000, ISO 14001 et TS 16949, attestant d’un contrôle qualité rigoureux et d’une production respectueuse des normes environnementales.
