100 goujons d'ancrage acier zingué - M8x80mm - SCELL-IT - BZ-08X80
Référence : S344BZ08X80
Découvrez 100 goujons d'ancrage acier zingué - M8x80mm - SCELL-IT - BZ-08X80 disponible à l'achat
- Pose rapide et simple à travers l'objet à fixer
- Écrou et rondelle déjà montés pour plus de facilité
- Faible distance au bord et entraxe pour une installation efficace
- Profondeur d'ancrage réduite pour un gain de temps
- Idéal pour des applications variées en quincaillerie
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les 100 goujons d'ancrage en acier zingué SCELL-IT, modèle BZ-08X80, offrent une solution fiable et rapide pour des fixations solides dans des matériaux durs tels que le béton et la pierre.
Ces goujons ont un diamètre M8 et une longueur totale de 80 mm, avec une longueur de filetage de 46,5 mm.
Ils permettent de fixer des objets d'une épaisseur maximale de 30 mm.
Le perçage nécessaire doit être réalisé à un diamètre de 8 mm, avec une profondeur de perçage de 55 mm et une profondeur d'ancrage effective de 40 mm.
Le couple de serrage recommandé est de 15 Nm, et la clé adaptée est de taille 13 mm.

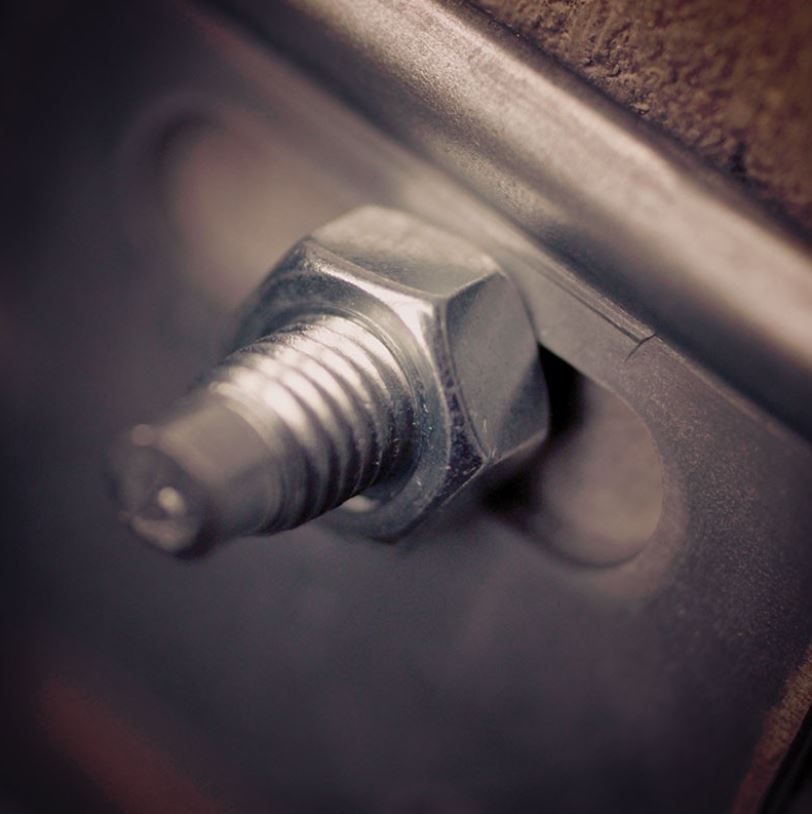

Leur conception inclut un écrou et une rondelle prémontés, facilitant la pose à travers l'objet à fixer.
Cette configuration permet une faible distance au bord et un entraxe minimal, garantissant une installation précise même dans des espaces restreints.
La profondeur d'ancrage réduite optimise le temps de pose.
Le principe de fonctionnement repose sur l'application du couple de serrage sur l'écrou, ce qui fait remonter un cône dans une bague d'expansion.
Cette action provoque l'ouverture des segments qui se plaquent contre les parois du matériau support, assurant une adhérence par frottement.
Les goujons d'ancrage SCELL-IT sont adaptés à une grande variété d'applications en quincaillerie, notamment pour la fixation de profils métalliques, garde-corps, poutres, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels.
Ils bénéficient d'une certification européenne ETA-11/0124 et sont conformes aux normes ISO 9001:2008 et TS 16949.
Le matériau est un acier électrozingué, avec une version disponible en acier inox A4.
Les conditions d'utilisation recommandent un perçage précis et un nettoyage du trou avant pose pour garantir une fixation optimale.
Les charges de service sont calculées pour du béton non fissuré C20/25, avec une résistance en traction de 430 daN et en cisaillement de 320 daN pour le diamètre M8.
Ces goujons sont conditionnés en lot de 100 pièces, facilitant leur stockage et leur conservation.
En résumé, ce produit offre une fixation simple, rapide et efficace grâce à ses caractéristiques techniques optimisées et son design prémonté, idéal pour des applications industrielles et de quincaillerie variées.
Ces goujons disposent d'un écrou et d'une rondelle prémontés, facilitant la pose à travers l'objet à fixer. La conception assure une faible distance au bord (minimum 54 mm) et un entraxe minimal (100 mm), ce qui garantit une installation précise même dans des espaces restreints.
Pour une fixation optimale, il est nécessaire de percer un trou de 8 mm de diamètre à une profondeur de 55 mm, avec une profondeur d'ancrage effective de 40 mm. Le couple de serrage recommandé est de 15 Nm, appliqué à l'aide d'une clé de 13 mm.
Le principe de fonctionnement repose sur un cône qui, lors du serrage, remonte dans une bague d'expansion. Cette action provoque l'ouverture des segments qui se plaquent contre les parois du matériau support, assurant ainsi une adhérence par frottement.
Ce goujon est adapté à diverses applications en quincaillerie, notamment la fixation de profils métalliques, garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels.
Il bénéficie d'une homologation européenne (ETA-11/0124, option 7) et est conforme aux normes ISO 9001:2008 et TS 16949, garantissant la qualité et la fiabilité du produit.
Avantages :
- Pose simple et rapide
- Écrou et rondelle prémontés
- Faible distance au bord et entraxe minimal
- Profondeur d’ancrage réduite pour une installation efficace
- Convient pour supports en béton non fissuré C20/25
Matériau : acier électrozingué, avec une version disponible en acier inox A4.
Ce goujon d'ancrage offre une solution fiable et performante pour les travaux de fixation dans le bâtiment et l'industrie, facilitant chaque projet grâce à ses caractéristiques techniques précises et son système d'installation optimisé.
- diamètre : M8
- longueur : 80 mm
- épaisseur à fixer : 30 mm
- diamètre de perçage : 8 mm
- profondeur de perçage : 55 mm
- profondeur d'ancrage : 40 mm
- couple de serrage : 15 Nm
- ouverture de clé : 13 mm
- longueur de filetage : 46,5 mm
- matériau : acier électrozingué
- référence fournisseur : BZ-08X80
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les critères essentiels à vérifier pour choisir ce type de goujon d'ancrage ?
Il faut vérifier le diamètre du goujon (ici M8), la longueur totale (80 mm), la profondeur d'ancrage (40 mm) et le couple de serrage recommandé (15 Nm). Il est aussi important de respecter la profondeur de perçage (55 mm), la faible distance au bord (54 mm minimum) et l'entraxe minimal (100 mm) pour garantir la tenue mécanique. Ces critères sont validés par l'agrément technique européen ETA-11/0124 (Option 7).
Comment se déroule la mise en œuvre du goujon d'ancrage SCELL-IT BZ-08X80 ?
La pose s'effectue en perçant un trou de 8 mm de diamètre à une profondeur de 55 mm, puis en nettoyant soigneusement ce trou. Le goujon est ensuite monté à travers la pièce à fixer. L'application d'un couple de serrage de 15 Nm sur l'écrou provoque l'expansion des segments du goujon qui se plaquent contre les parois du support, assurant ainsi une fixation solide.
Quelles sont les performances mécaniques du goujon d'ancrage M8x80mm ?
Ce goujon supporte une charge en traction de 430 daN et une charge en cisaillement de 320 daN, calculées pour un béton non fissuré C20/25 avec application des coefficients de sécurité selon ETA 11/0124 et ETAG001. Ces performances garantissent une fixation fiable dans des matériaux comme le béton ou la pierre.
Quels sont les avantages techniques spécifiques de ce goujon d'ancrage ?
Le goujon est équipé d'un écrou et d'une rondelle prémontés, ce qui facilite et accélère la pose. Sa faible profondeur d'ancrage réduit les contraintes sur le support et permet une installation précise même dans des espaces restreints grâce à une faible distance au bord et un entraxe minimal.
Dans quels contextes professionnels ce goujon d'ancrage est-il le plus adapté ?
Il convient particulièrement pour la fixation de profils métalliques tels que garde-corps, poutres, équerres de bardage, sabots de charpente, consoles et chemins de câbles. Il est également adapté aux portes et portails industriels ainsi qu'au supportage industriel, offrant une solution polyvalente en quincaillerie.
