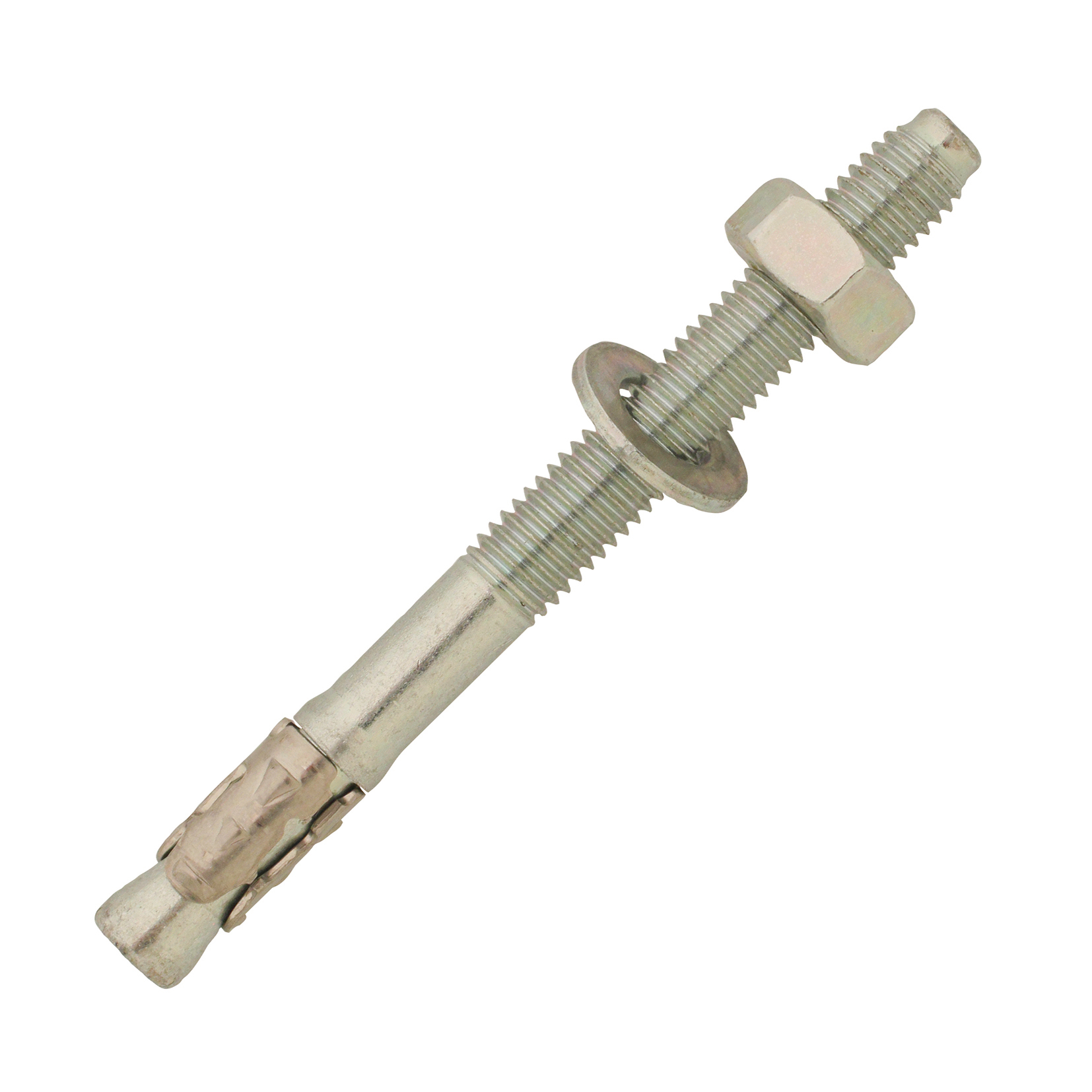

100 goujons d'ancrage catégorie sismique - acier zingué - M8x68mm - SCELL-IT - BZ-S-08X068

Les 100 goujons d'ancrage catégorie sismique SCELL-IT BZ-S-08X068 sont des fixations robustes en acier zingué, conçues pour garantir une résistance élevée, même dans les zones exposées aux risques sismiques.

Chaque goujon est composé d’un goujon, d’un écrou hexagonal et d’une rondelle prémontés en acier trempé avec une galvanisation d’au moins 8 µm, ainsi que d’une bague d’expansion en acier inox A4.
Le principe de fonctionnement repose sur l’application d’un couple de serrage de 20 Nm sur l’écrou, ce qui fait remonter un cône dans la bague d’expansion.
Cette action provoque l’ouverture des segments d’expansion qui se plaquent fermement contre la paroi du trou foré, assurant une adhérence optimale par frottement.
L’épaisseur accrue des trois segments d’expansion et la présence de 9 dents d’accroche renforcent cette adhérence, garantissant une fixation sécurisée.

Ce goujon est certifié pour une utilisation en zones sismiques catégorie C1 (M8 à M16) et C2 (M10 à M16), avec une tenue au feu de 2 heures (classification FB120).

Les applications recommandées incluent la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que les portes et portails industriels et le supportage industriel.

Concernant les caractéristiques techniques du modèle M8x68 mm :
- Diamètre de perçage de 8 mm
- Profondeur d’ancrage effective de 48 mm
- Profondeur minimale de perçage de 70 mm
- Épaisseur maximale de la pièce à fixer de 4 mm
- Longueur totale de 68 mm
- Longueur du filetage de 30 mm
- Ouverture de clef de 13 mm

Les charges de service recommandées pour ce modèle sont, en traction, jusqu’à 290 daN en zone sismique C2 et 430 daN en zone non fissurée.
En cisaillement, elles peuvent atteindre 570 daN en zone C2 et 620 daN en zone non fissurée.

Le conditionnement comprend 100 goujons d’ancrage prêts à l’emploi, facilitant une installation rapide et efficace grâce à l’écrou et la rondelle prémontés.
Ce produit est parfaitement adapté aux conditions d’utilisation exigeantes, notamment dans les zones sismiques, offrant des performances certifiées et une résistance au feu.

En résumé, ce goujon d’ancrage SCELL-IT BZ-S-08X068 est une solution fiable, robuste et rapide à mettre en œuvre, idéale pour des fixations sécurisées en milieux industriels et constructions exposées aux risques sismiques.

• matière goujon, rondelle, écrou hexagonal : acier trempé avec galvanisation ≥ 8 µm
• matière bague d’expansion : acier inox A4
• certification utilisation zones sismiques catégorie C1 (M8 à M16) et C2 (M10 à M16)
• tenue au feu 2 heures (classification FB120)
• pose simple et rapide à travers l’objet à fixer
• écrou et rondelle prémontés
• épaisseur accrue des 3 segments d’expansion
• 9 dents d’accroche pour une meilleure adhérence
• diamètre de perçage : 8 mm
• profondeur d’ancrage effective : 48 mm
• profondeur minimale de perçage : 70 mm
• épaisseur maximale de la pièce à fixer : 4 mm
• longueur totale : 68 mm
• longueur du filetage : 30 mm
• ouverture de clef : 13 mm
• couple de serrage : 20 Nm
• charges de service en traction : jusqu’à 290 daN en zone sismique C2, 430 daN en zone non fissurée
• charges de service en cisaillement : jusqu’à 570 daN en zone sismique C2, 620 daN en zone non fissurée
• référence fournisseur : BZ-S-08X068
• marque : Scell-it
