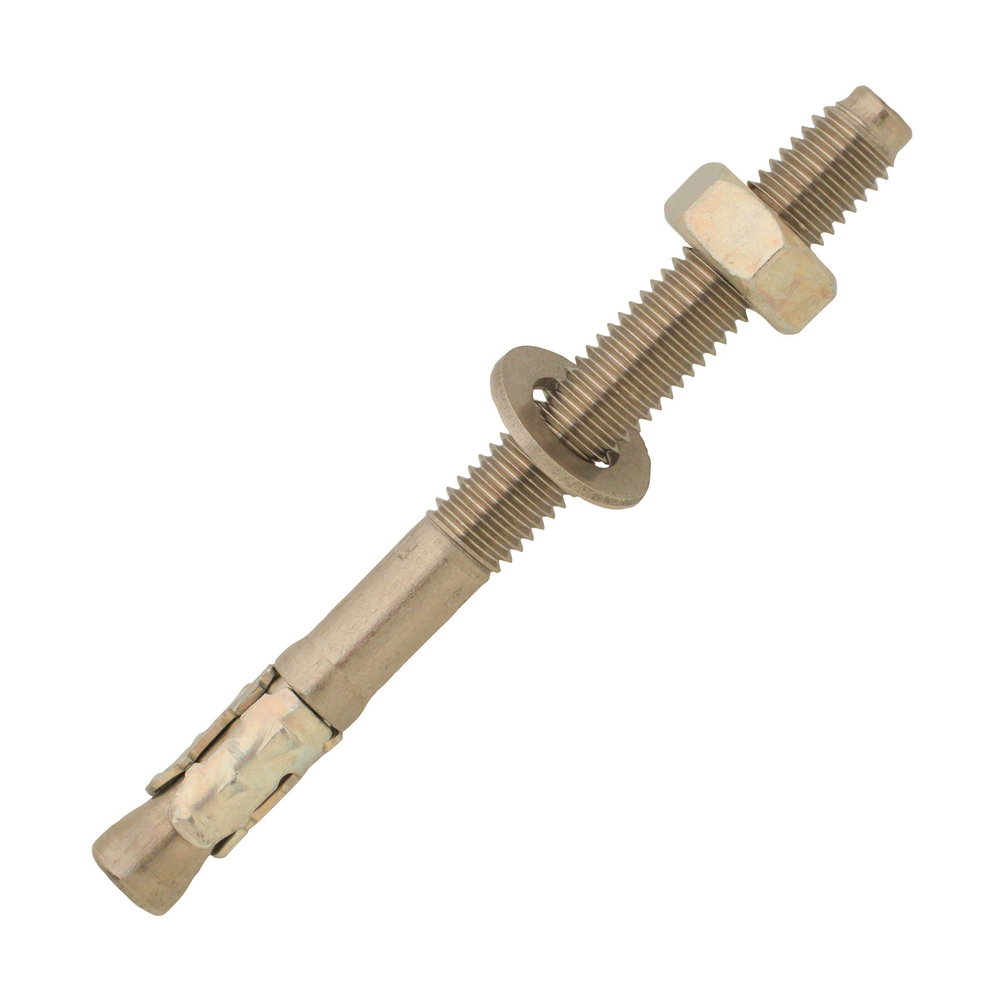

100 goujons d'ancrage catégorie sismique INOX A4 - M8x90mm - SCELL-IT - A4-BZ-S-08X090
Référence : S344A4BZS08X090
Découvrez 100 goujons d'ancrage catégorie sismique INOX A4 - M8x90mm - SCELL-IT - A4-BZ-S-08X090 disponible à l'achat
- Résistances élevées, adaptées aux zones sismiques
- Grande résistance à la corrosion pour une durabilité accrue
- Pose rapide avec écrou et rondelle prémontés pour simplicité
- Épaisseur renforcée des segments d'expansion pour efficacité
- 9 dents d'accroche assurent une adhérence optimale
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Ce lot comprend 100 goujons d'ancrage en acier inoxydable A4, spécialement conçus pour les zones sismiques, avec une dimension M8 x 90 mm, référence SCELL-IT A4-BZ-S-08X090.
Ces goujons bénéficient d’une certification pour les catégories sismiques C1 (M8 à M16) et C2 (M10 à M16), garantissant des performances élevées même en conditions sismiques.
Ils offrent une excellente résistance à la corrosion grâce à leur composition en acier inoxydable A4, assurant une durabilité optimale dans les environnements exigeants.
Leur pose est simple et rapide : le goujon traverse l’objet à fixer, avec un écrou et une rondelle prémontés pour faciliter l’installation.
Les segments d’expansion sont renforcés par une épaisseur accrue sur les trois segments, ce qui améliore significativement l’efficacité de l’ancrage.
Neuf dents d’accroche assurent une adhérence optimale à la paroi du trou foré.
Ces goujons disposent également d’une tenue au feu de 2 heures (F120), renforçant leur sécurité d’utilisation.
Le fonctionnement repose sur l’application d’un couple de serrage recommandé de 20 Nm sur l’écrou.
Ce couple fait remonter un cône dans la bague d’expansion, provoquant l’ouverture des segments qui se plaquent fermement contre les parois du trou, assurant ainsi une adhérence par frottement dans le matériau support.
Les applications typiques incluent la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que les portes et portails industriels et le supportage industriel.
Caractéristiques techniques précises pour la version M8 x 90 mm :
- Diamètre de perçage : 8 mm
- Profondeur minimale de perçage : 70 mm
- Profondeur d’ancrage effective (hef) : 48 mm
- Ouverture de clef : 13 mm
- Couple de serrage recommandé : 20 Nm
- Épaisseur maximale de la pièce à fixer : 25 mm
- Longueur totale du goujon : 90 mm
- Longueur du filetage : 40 mm
Les capacités de charge maximales sont élevées et adaptées aux exigences sismiques :
- En traction, la capacité peut atteindre jusqu’à 430 daN pour M8 en catégorie C1.
- En cisaillement, la capacité peut atteindre jusqu’à 440 daN pour M8 en catégorie C1.
Ces goujons sont conformes aux normes européennes avec une évaluation technique européenne (ETA) option 1, référence 16/0278, et sont certifiés CE.
Le conditionnement comprend 100 goujons prêts à l’emploi, faciles à stocker et à manipuler.
En résumé, ces goujons d’ancrage inox A4 allient haute performance mécanique, résistance à la corrosion, facilité et rapidité de pose, ainsi qu’une conformité aux normes sismiques et de sécurité incendie.
Ils constituent une solution fiable pour les fixations industrielles et métalliques en zones à risque sismique.
Ce goujon permet une pose simple et rapide à travers l'objet à fixer grâce à un écrou et une rondelle prémontés. Sa conception intègre une épaisseur accrue des trois segments d'expansion ainsi que neuf dents d'accroche assurant une meilleure adhérence à la paroi du trou foré.
Le principe de fonctionnement repose sur l'application d'un couple de serrage sur l'écrou, qui fait remonter un cône dans la bague d'expansion. Cette action provoque l'ouverture des segments qui viennent se plaquer contre les parois du trou, assurant ainsi une fixation par frottement dans le matériau support.
Les dimensions spécifiques pour la référence M8x90 mm sont : diamètre de perçage 8 mm, profondeur d'ancrage effective de 48 mm, profondeur mini de perçage 70 mm, ouverture de clef 13 mm, couple de serrage 20 Nm, épaisseur maximale de la pièce à fixer 25 mm, longueur totale 90 mm et longueur de filetage 40 mm.
Ce goujon est adapté pour la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels et le supportage industriel.
Les charges de service recommandées en traction et cisaillement sont élevées, assurant une fixation fiable dans du béton C20/25, même fissuré, avec des valeurs de résistance adaptées aux exigences sismiques.
Ce produit est conforme aux normes européennes, dispose d'une évaluation technique européenne (ETA Option 1 - 16/0278) et porte le marquage CE. Son utilisation garantit sécurité, durabilité et conformité en environnement sismique.
En résumé, ce goujon d'ancrage inox A4 allie robustesse, facilité de pose et haute performance pour des fixations durables en zones exposées à des contraintes sismiques.
- matière : acier inoxydable A4
- certifié pour utilisation en zones sismiques catégories C1 (M8 à M16) et C2 (M10 à M16)
- résistance élevée à la corrosion
- pose simple et rapide avec écrou et rondelle prémontés
- épaisseur accrue des 3 segments d’expansion pour une meilleure efficacité
- 9 dents d’accroche assurant une adhérence optimale à la paroi du trou
- tenue au feu 2 heures (F120)
- diamètre de perçage : 8 mm
- profondeur minimale de perçage : 70 mm
- profondeur d’ancrage effective (hef) : 48 mm
- ouverture de clef : 13 mm
- couple de serrage recommandé : 20 Nm
- épaisseur maximale de la pièce à fixer : 25 mm
- longueur totale du goujon : 90 mm
- longueur du filetage : 40 mm
- capacité en traction : jusqu’à 430 daN (catégorie C1 pour M8)
- capacité en cisaillement : jusqu’à 440 daN (catégorie C1 pour M8)
- référence fournisseur : A4-BZ-S-08X090
- conforme aux normes européennes avec évaluation technique européenne (ETA) option 1, référence 16/0278, certifié CE
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les critères essentiels à vérifier pour choisir un goujon d'ancrage sismique ?
Il faut s'assurer que le goujon soit certifié pour les catégories sismiques C1 et C2 selon l’European Technical Assessment (ETA), ce qui garantit sa tenue en zone sismique. La résistance à la corrosion, la tenue au feu (2 heures F120), ainsi que la compatibilité avec le matériau support (béton fissuré notamment) sont également des critères déterminants.
Comment ce goujon d'ancrage garantit-il une fixation fiable dans le béton ?
Lors du serrage, le cône remonte dans la bague d'expansion, ouvrant les segments qui se plaquent contre la paroi du trou foré. Les 9 dents d'accroche renforcent l'adhérence par frottement dans le béton, assurant une fixation solide même en présence de fissures.
Quelles sont les caractéristiques techniques spécifiques du goujon inox A4 M8x90 mm SCELL-IT ?
Ce goujon présente un diamètre de filetage de 8 mm, une longueur totale de 90 mm, une profondeur d’ancrage effective de 48 mm, et une épaisseur maximale à fixer de 25 mm. Le couple de serrage recommandé est de 20 Nm. L’écrou et la rondelle sont prémontés pour faciliter la pose.
Quelles sont les performances mécaniques de ce goujon en béton C20/25 ?
Pour la catégorie sismique C1, la charge de traction est de 430 daN et la charge de cisaillement de 440 daN. Ces valeurs garantissent une résistance adaptée aux contraintes sismiques pour des fixations en béton fissuré.
Dans quels contextes professionnels ce goujon est-il le plus adapté ?
Il convient particulièrement pour la fixation de profils métalliques tels que garde-corps, poutres, équerres de bardage, sabots de charpente, consoles et chemins de câbles. Il est également adapté pour portes et portails industriels ainsi que pour le supportage industriel.
