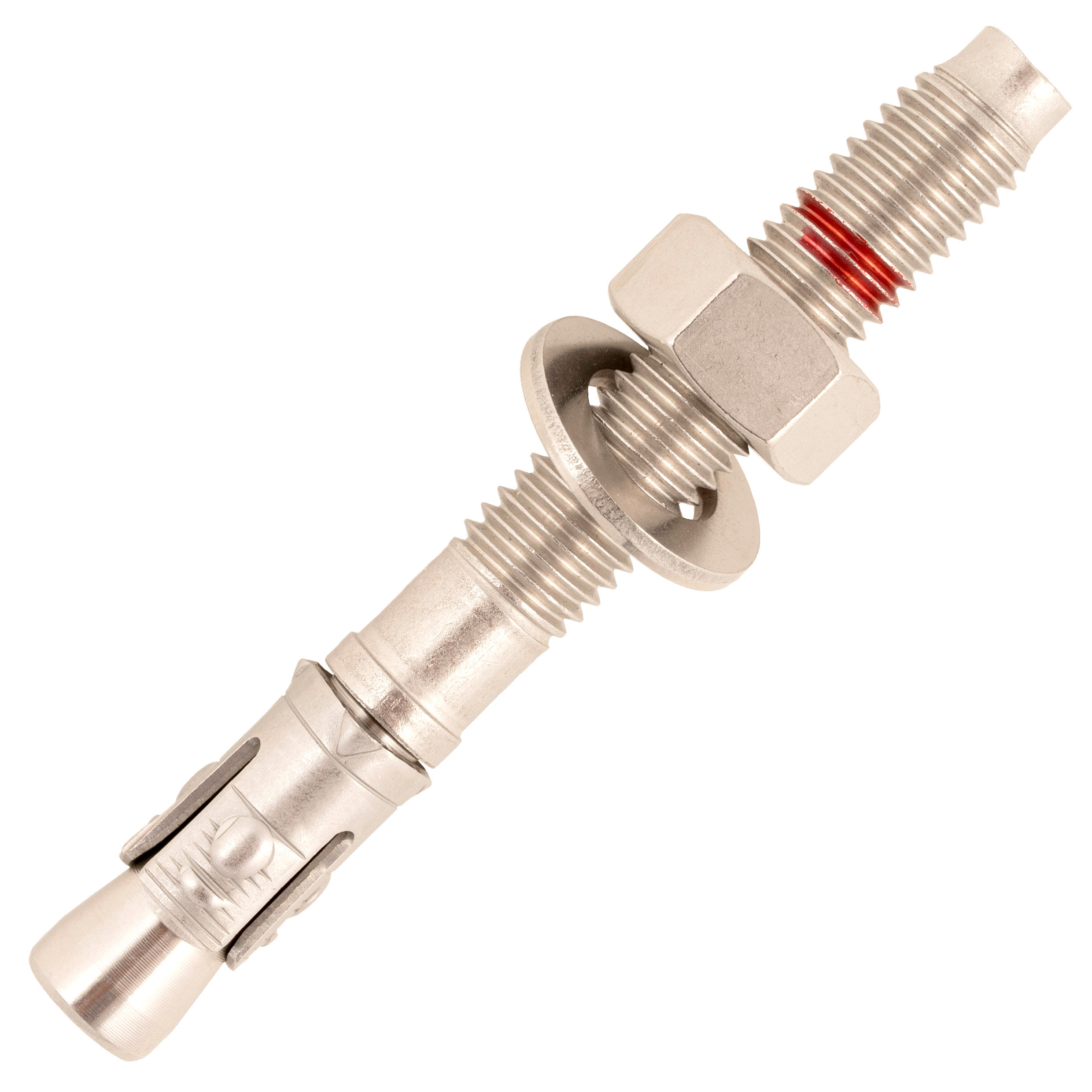

100 goujons d'ancrage inox a4 - M8x100mm - SCELL-IT - A4-BZ2-08X100

Haute performance grâce à l'utilisation d'acier à haute résistance, assurant une durabilité et une efficacité accrues pour des applications exigeantes. Conçu pour une flexibilité maximale, ce produit est adapté tant pour les environnements intérieurs qu'extérieurs, grâce à sa grande résistance à la corrosion. L'installation est facilitée par un système d'ancrage rapide, incluant un écrou et une rondelle déjà assemblés, permettant une fixation sûre avec des contraintes minimales sur le support, telles qu'une faible distance au bord, un entraxe réduit et une épaisseur minimale du support.

Diamètre : M8

Longueur : 100 mm

Diamètre de perçage : 8 mm

Profondeur de perçage : 60 mm

Épaisseur à fixer : 40 mm

Ouverture de clé : 13 mm

Longueur de filetage : 65 mm

Couple de serrage : 20 Nm

Fixation : Béton

Haute performance assurée par l'utilisation d'acier inoxydable A4 (316 L) à haute résistance, garantissant une grande durabilité et une excellente résistance à la corrosion, adaptée aux environnements intérieurs et extérieurs. Ce goujon d'ancrage est conçu pour des applications exigeantes en béton non fissuré, validé par l'évaluation technique européenne ETA option 7 (ETA - 21/0960).

Usages et applications :
- Fixation de profils métalliques : garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles.
- Portes et portails industriels.
- Supportage industriel.
- Ancres de tension et platines avec trous oblongs.
- Sous-structures de façades.
- Ancrage de poutres en bois.

Fonctionnement et mise en œuvre :
L'installation s'effectue par perçage du béton, dépoussiérage du trou, puis insertion du goujon à travers la pièce à fixer. En appliquant le couple de serrage recommandé sur l'écrou prémonté (avec clé ou boulonneuse), le cône remonte dans la bague d'expansion, provoquant l'ouverture des segments qui se plaquent contre les parois du béton, assurant une adhérence par frottement.

Caractéristiques techniques détaillées (pour le modèle M8x100 mm) :
- Diamètre du filetage : M8
- Longueur totale (L) : 100 mm
- Longueur de filetage (Lf) : 65 mm
- Diamètre de perçage (dcut) : 8 mm
- Profondeur mini de perçage (h1) : 65 mm
- Profondeur d’ancrage (hef) : 60 mm
- Épaisseur maximale de la pièce à fixer (tfix) : 40 mm
- Ouverture de clé (SW) : 13 mm
- Couple de serrage (Tinst) : 20 Nm (valeur recommandée 30 Nm selon tableau, mais 20 Nm mentionné dans la fiche produit initiale)
- Diamètre maxi de perçage dans la pièce à fixer (df) : 9 mm

Performances :
- Résistance en traction : 524 daN
- Résistance en cisaillement : 731 daN
- Ces valeurs sont données pour un béton C20/25 non fissuré, avec respect des profondeurs d'ancrage et distances minimales au bord et entraxe.

Dimensions et tolérances :
- Distance minimale au bord (Cmin) pour M8 : 55 mm
- Entraxe minimum (Smin) pour M8 : 75 mm
- Épaisseur minimale du support (hmin) : 55 mm

Avantages produit :
- Écrou et rondelle prémontés pour une pose rapide et facile.
- Faible contrainte sur le support avec des distances au bord, entraxe et épaisseur minimales réduites.
- Grande résistance à la corrosion grâce à l'acier inoxydable A4.
- Conforme à la norme européenne ETA option 7 pour béton non fissuré.
- Convient pour une large gamme d'applications industrielles et de construction.

Conditionnement, stockage et conservation :
- Conditionné en lot de 100 goujons.
- Stockage à l'abri de l'humidité et dans un environnement sec pour préserver la qualité de l'inox.

Recommandations d'utilisation :
- Respecter les profondeurs de perçage, distances minimales au bord et entraxe.
- Utiliser un couple de serrage adapté pour assurer une fixation optimale.
- Convient uniquement pour béton non fissuré.

Cette fiche technique inclut également un logiciel de calcul pour le dimensionnement des fixations, garantissant la conformité et la sécurité des installations.
