100 goujons d'ancrage inox a4 - M8x65mm - SCELL-IT - A4-BZ2-08X065
Référence : S344A4BZ208X065
Découvrez 100 goujons d'ancrage inox a4 - M8x65mm - SCELL-IT - A4-BZ2-08X065 disponible à l'achat
- Acier haute résistance pour durabilité accrue
- Utilisation intérieure et extérieure possible
- Pose simple et rapide pour un gain de temps
- Écrou et rondelle prémontés pour plus de praticité
- Résistance à la corrosion pour une longévité optimale
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents

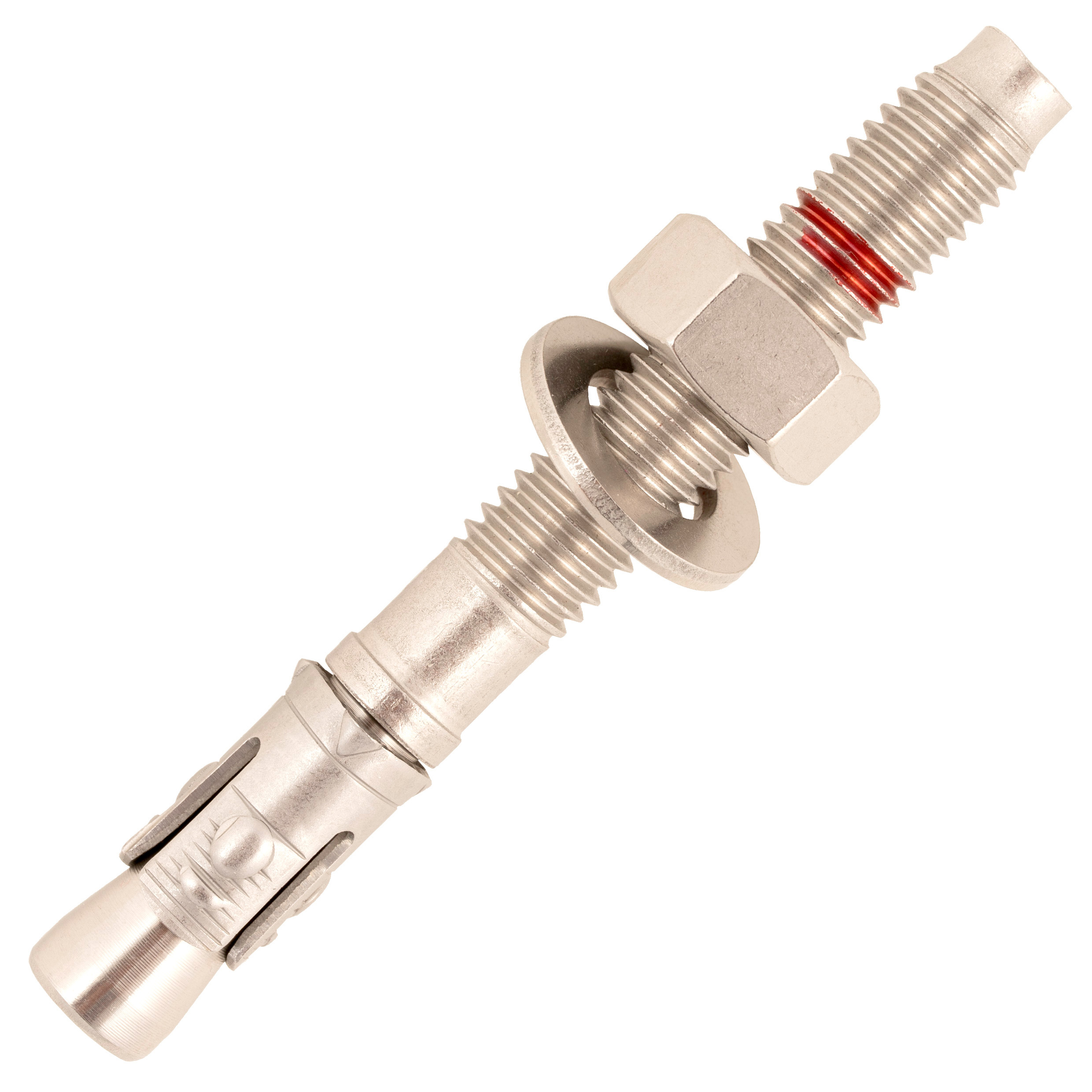

Le lot comprend 100 goujons d'ancrage en acier inoxydable A4 (316L), modèle SCELL-IT, référence A4-BZ2-08X065, de diamètre M8 et longueur totale de 65 mm.
Ces goujons assurent une haute résistance mécanique et une excellente durabilité grâce à leur grande résistance à la corrosion, adaptée aussi bien pour des utilisations en intérieur qu’en extérieur.
La pose est simple et rapide, réalisée à travers l'objet à fixer, permettant un gain de temps significatif.
L’écrou et la rondelle sont prémontés pour plus de praticité lors de l’installation.
Ils nécessitent une faible distance au bord, un faible entraxe et une épaisseur minimale réduite du support, facilitant l’intégration dans diverses configurations.
Leur principe de fonctionnement repose sur l’application d’un couple de serrage de 30 N.m sur l’écrou, ce qui entraîne la remontée du cône dans la bague d’expansion.
Cette action provoque l’ouverture des segments qui viennent se plaquer contre les parois du matériau support, assurant ainsi une adhérence par frottement dans le béton non fissuré.
Les goujons sont certifiés selon l’évaluation technique européenne ETA option 7 (ETA - 21/0960), spécifique au béton non fissuré.
Caractéristiques techniques détaillées du modèle M8x65 mm :
- Diamètre du goujon : M8
- Longueur totale : 65 mm
- Longueur de filetage : 35 mm
- Épaisseur maximale à fixer : 2 mm
- Diamètre de perçage : 8 mm
- Diamètre maximal de perçage dans la pièce à fixer : 9 mm
- Profondeur de perçage : 65 mm
- Profondeur d’ancrage effective : 45 mm
- Ouverture de clé requise : 13 mm
- Couple de serrage recommandé : 30 N.m
Ces goujons conviennent pour la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels ou supportage industriel.
Pour la mise en œuvre, il est nécessaire de percer le trou, de dépoussiérer la cavité, puis d’insérer le goujon à travers la pièce à fixer avant d’appliquer le couple de serrage.
Cette méthode garantit une fixation robuste et fiable dans le béton non fissuré.
Le conditionnement comprend 100 unités.
L’acier inoxydable A4 assure une conservation optimale même en environnement exposé.
En résumé, ce goujon d’ancrage inox A4 M8x65 mm SCELL-IT allie performance, polyvalence et facilité de pose, avec une résistance élevée à la corrosion et une certification européenne garantissant sa fiabilité dans les applications béton non fissuré.
Il est particulièrement polyvalent grâce à ses faibles exigences en termes de distance au bord, d'entraxe et d'épaisseur minimale du support. Ce goujon est conforme à l'évaluation technique européenne ETA option 7, garantissant sa performance dans du béton non fissuré.
Caractéristiques techniques détaillées :
- Diamètre : M8
- Longueur totale : 65 mm
- Longueur de filetage : 35 mm
- Épaisseur maximale à fixer : 2 mm
- Diamètre de perçage : 8 mm
- Diamètre maximal de perçage dans la pièce à fixer : 9 mm
- Profondeur de perçage : 65 mm
- Profondeur d’ancrage : 45 mm
- Couple de serrage recommandé : 30 N.m
- Ouverture de clé : 13 mm
Fonctionnement :
Lors de l'application du couple de serrage sur l'écrou, un cône remonte dans la bague d'expansion, provoquant l'ouverture des segments qui viennent se plaquer contre les parois du matériau support, assurant une adhérence par frottement solide.
Applications principales :
- Fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles et chemins de câbles
- Portes et portails industriels
- Supportage industriel
- Ancrage de plaques avec trous oblongs
- Sous-structures de façades
- Fixation de poutres en bois
Conditions d’utilisation :
Le goujon est conçu pour être utilisé dans du béton non fissuré C20/25. Le respect des prescriptions de l'évaluation technique européenne et des instructions de pose est essentiel pour garantir les performances.
Avantages produit :
- Matériau inoxydable assurant une excellente durabilité et résistance à la corrosion
- Installation rapide et facile avec écrou et rondelle prémontés
- Faibles exigences en termes de distance au bord, entraxe et épaisseur du support
- Certification ETA option 7 pour la sécurité et la fiabilité
- Adapté à de nombreuses applications industrielles et de construction
Le goujon d'ancrage inox A4 M8x65mm SCELL-IT allie robustesse, facilité de pose et polyvalence, offrant une solution fiable pour les fixations dans le béton non fissuré, avec des performances certifiées et une grande résistance à la corrosion.
- marque : SCELL-IT
- référence fournisseur : A4-BZ2-08X065
- diamètre : M8
- longueur totale : 65 mm
- longueur de filetage : 35 mm
- épaisseur maximale à fixer : 2 mm
- diamètre de perçage : 8 mm
- diamètre maximal de perçage dans la pièce à fixer : 9 mm
- profondeur de perçage : 65 mm
- profondeur d’ancrage effective : 45 mm
- ouverture de clé : 13 mm
- couple de serrage recommandé : 30 N.m
- matière : acier inoxydable A4 (316L)
- certification : évaluation technique européenne ETA option 7 (ETA - 21/0960) pour béton non fissuré
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les conditions d’utilisation spécifiques pour ce goujon d’ancrage inox A4 ?
Ce goujon est conçu pour une utilisation exclusivement dans du béton non fissuré C20/25. Il est impératif de respecter les distances minimales au bord (55 mm), l’entraxe minimal (75 mm) et l’épaisseur minimale du support (55 mm) pour garantir la performance et la sécurité de la fixation, conformément à l’évaluation technique européenne ETA-21/0960 option 7.
Comment se déroule la mise en œuvre du goujon d’ancrage ?
Le perçage doit être réalisé avec un diamètre de 8 mm et une profondeur de 65 mm, suivi d’un dépoussiérage du trou. Le goujon est ensuite inséré à travers la pièce à fixer (épaisseur maximale 2 mm). Le serrage doit être effectué avec un couple de 30 N.m à l’aide d’une clé de 13 mm, ce qui provoque l’expansion des segments du goujon dans le béton assurant l’adhérence par frottement.
Quelles sont les performances mécaniques garanties par ce goujon ?
Le goujon offre une résistance en traction de 524 daN et en cisaillement de 731 daN dans du béton non fissuré C20/25. Ces valeurs sont calculées avec les coefficients de sécurité conformes à l’ETA et garantissent une fixation fiable pour des charges importantes.
Quels sont les avantages techniques de ce goujon d’ancrage inox A4 ?
Il est fabriqué en acier inoxydable A4 (316 L) à haute résistance, assurant une grande durabilité et une excellente résistance à la corrosion. L’écrou et la rondelle sont prémontés pour faciliter et accélérer la pose. De plus, les exigences minimales en termes de distance au bord, entraxe et épaisseur du support sont faibles, ce qui élargit les possibilités d’utilisation.
Pour quels types de fixations ce goujon est-il adapté ?
Il convient particulièrement pour la fixation de profils métalliques tels que garde-corps, poutres, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour des portes et portails industriels ou du supportage industriel nécessitant une haute résistance mécanique et une bonne tenue en milieu corrosif.
