100 goujons d'ancrage inox a4 - M8x75mm - SCELL-IT - A4-BZ2-08X075
Référence : S344A4BZ208X075
Découvrez 100 goujons d'ancrage inox a4 - M8x75mm - SCELL-IT - A4-BZ2-08X075 disponible à l'achat
- Acier à haute résistance pour une performance optimale
- Adapté à des environnements intérieurs et extérieurs
- Installation rapide avec écrou et rondelle assemblés
- Excellente résistance à la corrosion pour durabilité
- Utilisation efficace avec marges réduites et faible épaisseur
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents

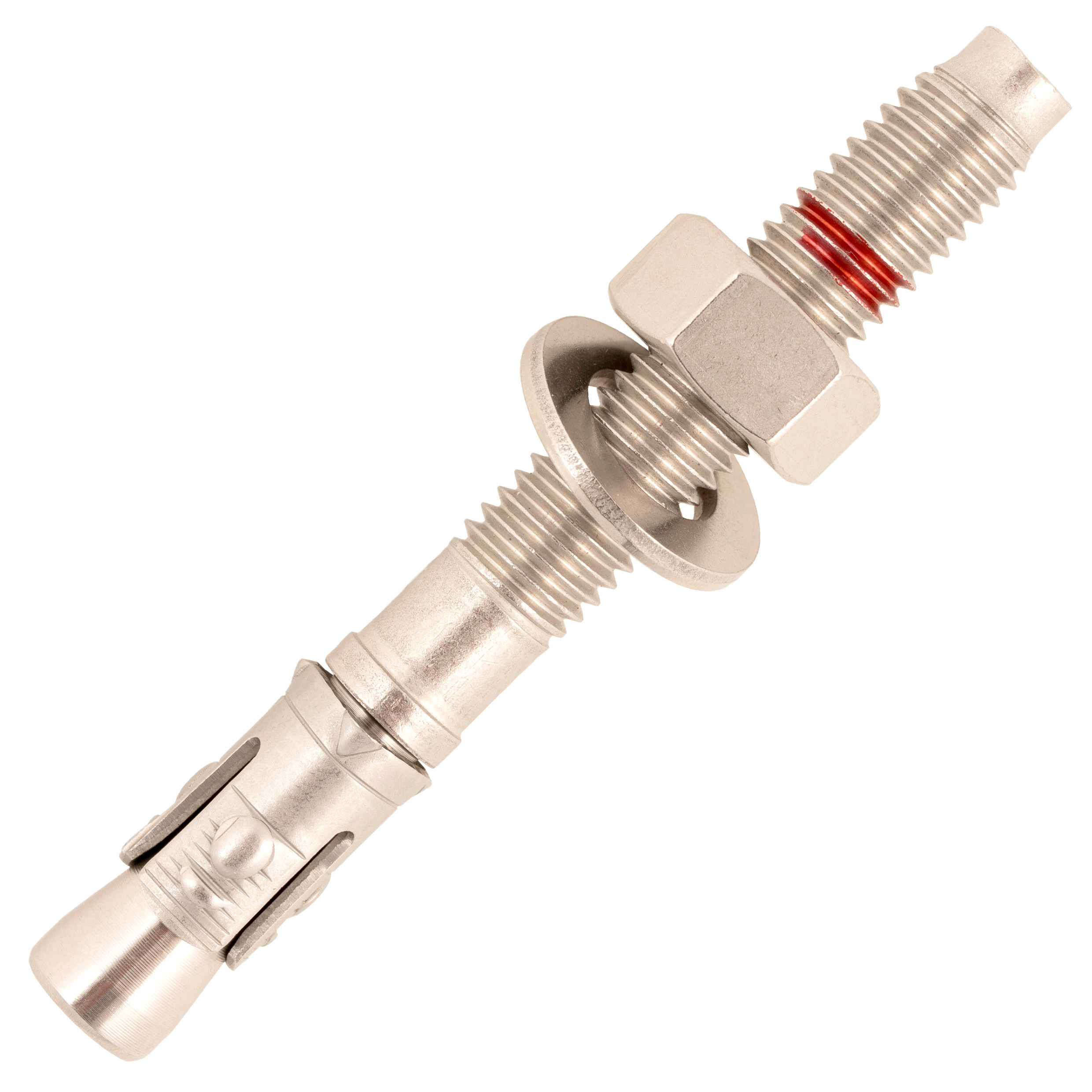

Ce lot comprend 100 goujons d'ancrage en acier inoxydable A4 (316L) de haute performance, de diamètre M8 et longueur 75 mm, référence SCELL-IT A4-BZ2-08X075.
Ces goujons offrent une excellente résistance mécanique grâce à leur acier à haute résistance.
Ils sont adaptés aussi bien aux environnements intérieurs qu'extérieurs, bénéficiant d'une grande résistance à la corrosion.
L'installation est rapide et facilitée par un écrou et une rondelle prémontés, permettant une pose directe à travers la pièce à fixer.
Le principe de fonctionnement repose sur l'application d'un couple de serrage de 20 Nm sur l'écrou, ce qui entraîne la remontée du cône dans la bague d'expansion.
Cette action provoque l'ouverture des segments qui viennent se plaquer contre les parois du béton, assurant une adhérence par frottement optimale.
Les caractéristiques techniques détaillées sont les suivantes :
- Diamètre du goujon : M8
- Longueur totale : 75 mm
- Diamètre de perçage recommandé : 8 mm
- Profondeur de perçage : 60 mm
- Épaisseur maximale du support à fixer : 15 mm
- Longueur de filetage : 45 mm
- Ouverture de clé : 13 mm
- Couple de serrage : 20 Nm
- Fixation adaptée au béton non fissuré, conforme à l'évaluation technique européenne ETA option 7.
Ces goujons permettent une utilisation efficace même avec des marges réduites pour la distance au bord et l'entraxe, ainsi qu'une faible épaisseur du support.
Ils conviennent particulièrement pour la fixation de profils métalliques tels que garde-corps, poutres, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels.
La mise en œuvre se déroule en plusieurs étapes : percer le trou, dépoussiérer, insérer le goujon à travers la pièce à fixer, puis appliquer le couple de serrage recommandé.
Cette méthode garantit une fixation rapide, fiable et durable.
Le produit est livré en conditionnement de 100 unités, prêt à être stocké dans des conditions normales pour préserver ses qualités inoxydables et mécaniques.
Ce goujon bénéficie d'une certification ETA option 7 pour béton non fissuré et d'une résistance optimale validée par des charges de service adaptées aux normes européennes.
Son design permet une pose simple et rapide, avec des exigences minimales en termes d'épaisseur du support, de distance au bord et d'entraxe.
En résumé, ce goujon d'ancrage inox A4 M8x75 mm SCELL-IT allie performance, durabilité et facilité d'installation pour des fixations sûres en béton non fissuré dans divers secteurs industriels et de construction.
Ce goujon d'ancrage se distingue par sa grande résistance à la corrosion, adaptée à des environnements intérieurs et extérieurs. Sa conception intègre un écrou et une rondelle prémontés, facilitant une pose rapide et efficace. Il permet une installation directe à travers la pièce à fixer, avec un perçage de 8 mm de diamètre et une profondeur de perçage recommandée de 60 mm.
Les caractéristiques techniques précises sont les suivantes :
- Diamètre du goujon : M8
- Longueur totale : 75 mm
- Longueur de filetage : 45 mm
- Profondeur d’ancrage dans le béton : 45 mm
- Diamètre de perçage : 8 mm
- Profondeur minimale de perçage : 65 mm
- Épaisseur maximale de la pièce à fixer : 15 mm
- Ouverture de clé : 13 mm
- Couple de serrage recommandé : 20 Nm
Le principe de fonctionnement repose sur l'application d'un couple de serrage sur l'écrou, entraînant la remontée d'un cône dans une bague d’expansion. Cette action provoque l'ouverture des segments qui se plaquent contre les parois du trou, assurant une fixation par adhérence et frottement dans le matériau support.
Ce goujon est particulièrement adapté pour la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels ou le supportage industriel.
Les conditions d'installation recommandent un perçage précis, un dépoussiérage du trou avant pose, et le respect des distances minimales au bord (55 mm), de l’entraxe (75 mm) et de l’épaisseur minimale du support (55 mm) pour garantir la tenue optimale.
Ses avantages principaux incluent :
- Haute résistance mécanique et durabilité
- Installation simple, rapide et fiable grâce à l’écrou et rondelle prémontés
- Faible exigence en termes de distance au bord, entraxe et épaisseur du support
- Résistance optimale à la corrosion pour une utilisation durable en extérieur
- Conforme aux normes européennes avec certification ETA option 7
Ce goujon d’ancrage inox A4 M8x75 mm SCELL-IT est une solution robuste et performante pour des fixations durables dans le béton, alliant facilité de pose et sécurité.
- marque : SCELL-IT
- référence fournisseur : A4-BZ2-08X075
- diamètre : M8
- longueur : 75 mm
- diamètre de perçage : 8 mm
- profondeur de perçage : 60 mm
- épaisseur maximale à fixer : 15 mm
- longueur de filetage : 45 mm
- ouverture de clé : 13 mm
- couple de serrage : 20 Nm
- fixation adaptée au béton non fissuré (ETA option 7)
- acier inoxydable A4 (316L) à haute résistance
- résistance optimale à la corrosion
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec ce goujon d'ancrage inox A4 M8x75mm SCELL-IT ?
Ce goujon est conçu pour une fixation exclusivement dans du béton non fissuré C20/25, conformément à l’évaluation technique européenne ETA Option 7. Il convient pour la fixation de pièces métalliques, bois et autres éléments compatibles avec ce type de goujon.
Comment se déroule la mise en œuvre de ce goujon d'ancrage ?
La pose s'effectue par perçage d’un trou de 8 mm de diamètre et 60 mm de profondeur, suivi d’un dépoussiérage rigoureux. Le goujon est ensuite monté à travers la pièce à fixer (épaisseur maximale 15 mm) et serré au couple recommandé de 20 Nm. L’écrou et la rondelle prémontés facilitent une installation rapide et fiable.
Quelles sont les contraintes dimensionnelles à respecter pour garantir la performance de fixation ?
Il est impératif de respecter une distance minimale au bord de 55 mm, un entraxe minimal de 75 mm, ainsi qu’une épaisseur minimale du support de 55 mm. Ces exigences assurent la tenue mécanique optimale du goujon selon les préconisations de l’ETA.
Quelles sont les performances mécaniques de ce goujon d'ancrage ?
Le goujon supporte une charge maximale en traction de 524 daN et une charge maximale en cisaillement de 731 daN. Ces valeurs sont calculées pour une profondeur d’ancrage effective de 60 mm dans du béton non fissuré.
Quelle est la résistance à la corrosion de ce produit ?
Fabriqué en acier inoxydable A4 (316L), ce goujon offre une excellente résistance à la corrosion, ce qui le rend adapté à une utilisation en intérieur comme en extérieur, même dans des environnements agressifs.
Quels sont les éléments techniques différenciants de ce goujon d'ancrage ?
Le goujon se distingue par son acier à haute résistance, son écrou et sa rondelle prémontés pour une pose rapide, ainsi que par ses faibles exigences en termes de distance au bord, entraxe et épaisseur de support, garantissant une grande flexibilité d’usage.
