100 piton femelle - support beton - Ø6x57mm - SCELL-IT - BT-I-M08
Référence : S344BTIM08
Découvrez 100 piton femelle - support beton - Ø6x57mm - SCELL-IT - BT-I-M08 disponible à l'achat
- Adapté aux descentes de tiges filetées M8 et M10
- Compatible avec béton cellulaire et maçonneries pleines
- Installation rapide et facile en hauteur
- Démontage rapide pour une utilisation pratique
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents

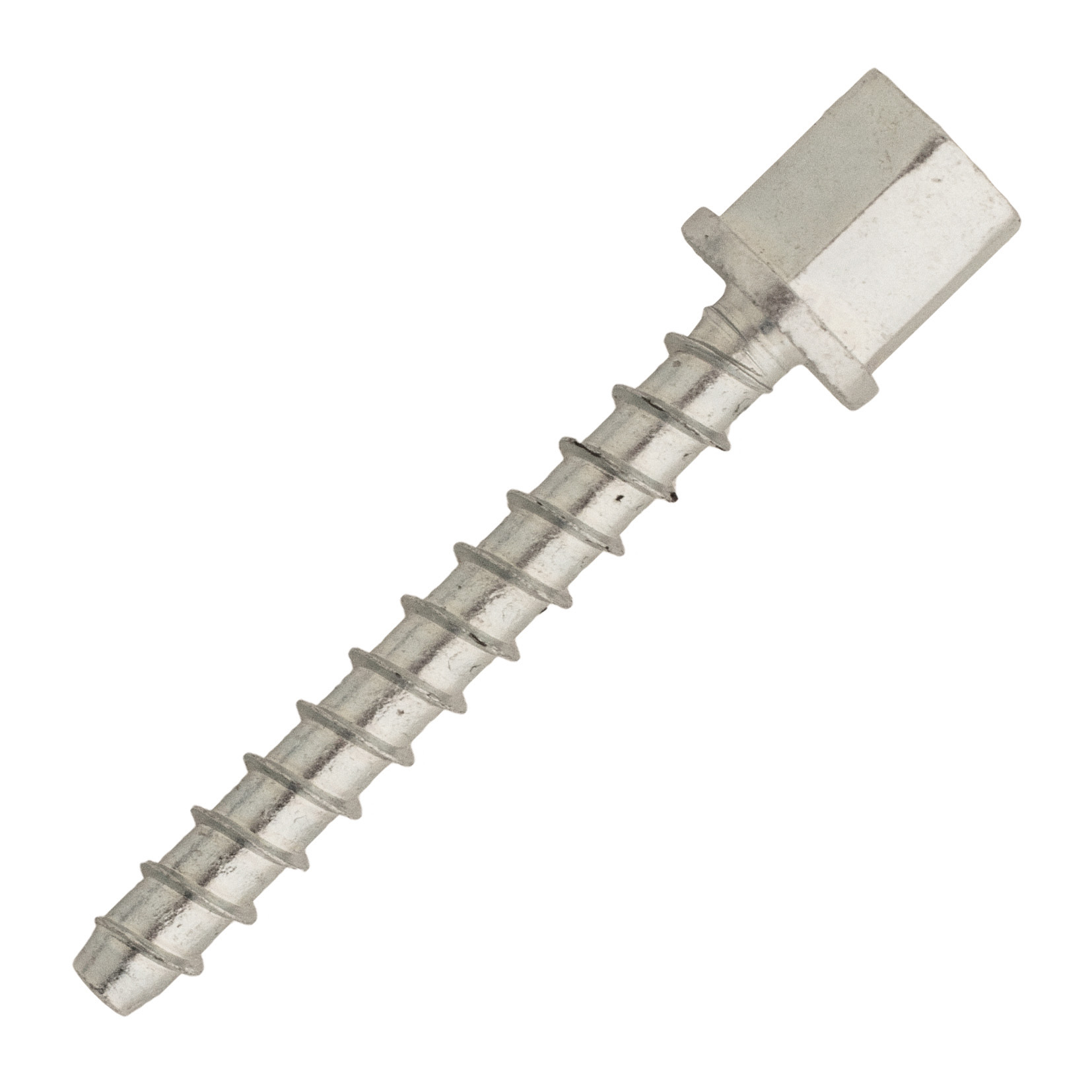

Le piton femelle SCELL-IT BT-I-M08 est une vis béton en acier 10B21 zingué blanc, conforme à la norme SAE-J403.
Il bénéficie d’une protection anticorrosion grâce à un revêtement de zinc supérieur à 5 μm.
Ce produit est spécialement conçu pour la fixation des descentes de tiges filetées M8 et M10.
Il est adapté à une utilisation dans le béton fissuré et non fissuré, avec une approbation technique européenne (ETA option 1).
Il peut également être mis en œuvre dans le béton cellulaire et les maçonneries pleines, bien que ces dernières ne soient pas couvertes par l’ETA.
L’installation est simple et rapide, même en hauteur, facilitant ainsi le travail sur chantier.
Le démontage est également rapide, offrant une grande praticité.
Le produit offre une résistance au feu de 2 heures (F120).
Les applications typiques concernent la fixation de descentes de tiges filetées pour plafonds suspendus, chemins de câbles, supports de tuyauteries, gaines de ventilation et systèmes sprinkler.
La mise en œuvre se déroule en plusieurs étapes :
- Percer le support au diamètre 6 mm et à la profondeur minimale de 64 mm recommandés.
- Éliminer les poussières par brossage métallique ou soufflage à l’air comprimé, répété trois fois.
- Visser le piton avec une clé dynamométrique (couple recommandé 20 Nm) ou une boulonneuse à chocs (couple maximum 80 Nm), en vérifiant que l’embase soit bien en contact avec la surface du support.
- Visser ensuite complètement la tige filetée M dans la douille femelle.
Les charges admissibles pour un ancrage standard dans du béton C20/25 à température ambiante sont de 238 daN en traction et 376 daN en cisaillement.
Les dimensions principales sont :
- Diamètre de la vis béton : 6 mm
- Longueur totale de la vis : 60 mm
- Profondeur minimale de perçage : 64 mm
- Taille de clé recommandée : 13 mm
Le produit est à usage unique, car les filets et pointes carbures s’usent lors de la première mise en œuvre, ce qui empêche de retrouver les performances initiales en cas de réutilisation.
Cette vis béton avec piton femelle est conforme aux normes européennes, certifiée CE et bénéficie d’une approbation technique européenne (ETA option 1).
Le conditionnement se présente sous forme de lots de 100 pitons femelles, facilitant la gestion, le stockage et la distribution sur chantier.
Il est également compatible avec la mise en œuvre dans le béton cellulaire et les maçonneries pleines, bien que ces usages ne soient pas couverts par l’ETA. Ce piton se distingue par sa facilité et rapidité d’installation, particulièrement adaptée aux travaux en hauteur, ainsi que par un démontage rapide. Il offre une résistance au feu certifiée de 2 heures.
Les applications typiques incluent la fixation des descentes de tiges filetées pour plafonds suspendus, chemins de câbles, supports de tuyauteries, gaines de ventilation et systèmes sprinkler.
La mise en œuvre requiert un perçage du support au diamètre 6 mm et à une profondeur de 64 mm. Le nettoyage du trou est effectué par brossage métallique ou soufflage à l’air comprimé, répété trois fois pour garantir l’absence de poussières. Le piton est vissé à l’aide d’une clé dynamométrique (couple de montage recommandé Tinst = 20 Nm) ou d’une boulonneuse à chocs (couple maximal Tmax = 80 Nm), avec une clé de taille 13 mm. La tige filetée M8 est ensuite vissée dans la douille femelle.
Les charges admissibles sont de 238 daN en traction et 376 daN en cisaillement, calculées pour un béton C20/25 à température standard (24°C/40°C) et une profondeur d’ancrage standard.
Le piton ne peut être utilisé qu’une seule fois, les filets et pointes carbures s’usant lors de la première installation, ce qui empêche la réutilisation tout en conservant les performances initiales.
Dimensions principales :
- Diamètre vis béton : 6 mm
- Longueur vis béton : 60 mm
- Diamètre tige filetée : M8
- Profondeur de perçage recommandée : 64 mm
- Couple de montage recommandé : 20 Nm
- Couple maximal : 80 Nm
- Taille de clé : 13 mm
Ce produit est conforme aux normes européennes avec une certification CE et une approbation technique européenne (ETA Option 1). Il est fourni par Scell-it, avec un service technique disponible pour assistance.
- matière : acier 10B21 zingué blanc selon norme SAE-J403
- protection anticorrosion : revêtement de zinc > 5 μm
- adapté pour les descentes de tiges filetées M8 et M10
- approbation technique européenne (ETA option 1) pour béton fissuré et non fissuré
- compatible avec béton cellulaire et maçonneries pleines (non couvert par ETA)
- installation rapide et facile en hauteur
- démontage rapide
- résistance au feu : 2 heures (F120)
- charges admissibles dans béton C20/25 : 238 daN en traction, 376 daN en cisaillement
- diamètre de la vis béton : 6 mm
- longueur totale de la vis : 60 mm
- profondeur minimale de perçage : 64 mm
- taille de clé recommandée : 13 mm
- usage unique, les filets et pointes carbures s’usent lors de la première mise en œuvre
- référence fournisseur : BT-I-M08
- applications typiques : fixation de descentes de tiges filetées pour plafonds suspendus, chemins de câbles, supports de tuyauteries, gaines de ventilation, systèmes sprinkler
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
À quoi sert le piton femelle SCELL-IT BT-I-M08 ?
Ce piton femelle est conçu pour la descente de tiges filetées M8 et M10 dans le béton fissuré ou non fissuré, avec une homologation ETA option 1. Il est adapté aussi pour le béton cellulaire et les maçonneries pleines, bien que ces derniers ne soient pas couverts par l’ETA.
Quelles sont les étapes clés de la mise en œuvre de ce produit ?
Il faut percer un trou de 6 mm de diamètre et 64 mm de profondeur, éliminer les poussières par brossage ou soufflage répété trois fois, visser le piton avec une clé dynamométrique (couple recommandé 20 Nm) ou une boulonneuse à chocs (max 80 Nm) en s’assurant du contact complet de l’embase avec le support, puis visser la tige filetée M8 dans la douille femelle.
Quelles sont les charges admissibles pour ce piton femelle ?
Dans du béton C20/25 à 24-40°C, les charges admissibles sont de 238 daN en traction et 376 daN en cisaillement, calculées selon l’ETA 18/0860 option 1 avec coefficients de sécurité appliqués.
Quelle est la résistance au feu de ce système de fixation ?
Le produit bénéficie d’une résistance au feu certifiée de 2 heures (F120), garantissant sa tenue dans des conditions d’incendie pendant cette durée.
Ce produit est-il réutilisable après installation ?
Non, la vis béton BT-I ne peut être utilisée qu’une seule fois. Les filets et pointes carbures s’usent lors de la première mise en œuvre, ce qui empêche de retrouver les performances initiales en cas de réutilisation.
