100 piton femelle - support beton - Ø6x57mm - SCELL-IT - BT-I-M10
Référence : S344BTIM10
Découvrez 100 piton femelle - support beton - Ø6x57mm - SCELL-IT - BT-I-M10 disponible à l'achat
- Adapté aux tiges filetées M8 et M10.
- Compatible avec béton cellulaire et maçonneries pleines.
- Installation rapide et facile en hauteur.
- Permet un démontage rapide.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents

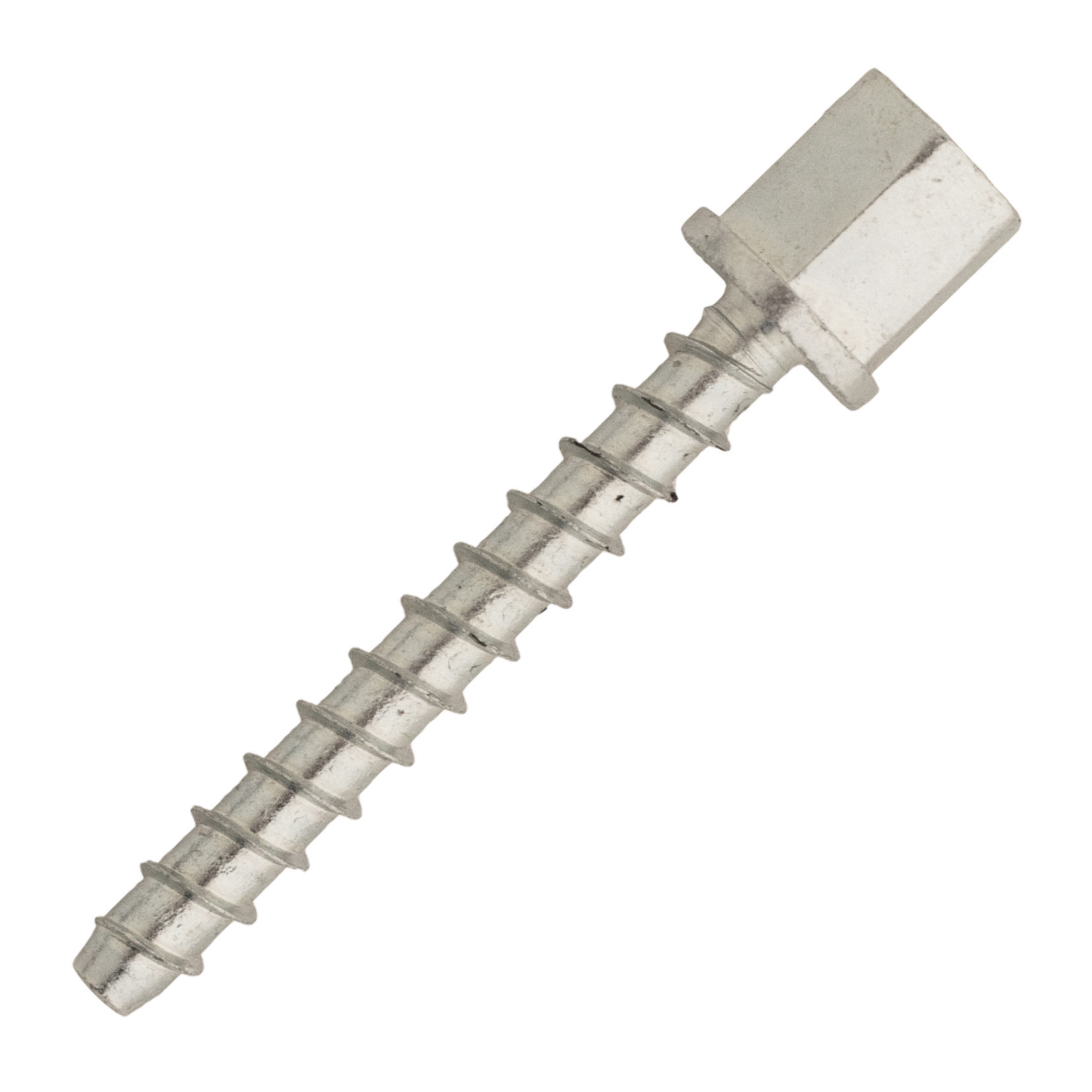

Le produit "100 piton femelle - support béton - Ø6x57mm - SCELL-IT - BT-I-M10" est une vis béton avec piton femelle en acier zingué, conçue spécifiquement pour la fixation de tiges filetées M8 et M10.
Cette vis est fabriquée en acier 10B21 zingué blanc selon la norme SAE-J403, avec une protection anticorrosion assurée par un revêtement de zinc d’une épaisseur supérieure à 5 μm.
Elle est homologuée selon l’option 1 de l’ETA pour une utilisation dans le béton fissuré et non fissuré.
Elle peut également être mise en œuvre dans le béton cellulaire et les maçonneries pleines, bien que cette application ne soit pas couverte par l’ETA.
Le produit offre une facilité et une rapidité d’installation, notamment en hauteur, ce qui le rend idéal pour des applications telles que les descentes de tiges filetées pour plafonds suspendus, chemins de câbles, supports de tuyauteries, gaines de ventilation et systèmes sprinkler.
Le démontage est également rapide, facilitant ainsi la maintenance ou les modifications ultérieures.
Les données de résistance au feu sont certifiées pour une durée de 2 heures.
Pour la mise en œuvre, il est recommandé de percer un trou de 6 mm de diamètre et 64 mm de profondeur dans le support béton.
Les poussières doivent être éliminées à l’aide d’une brosse métallique ou par soufflage à l’air comprimé, en répétant cette opération trois fois.
Le piton femelle est ensuite vissé dans le support à l’aide d’une clé dynamométrique avec un couple d’installation recommandé de 20 Nm, ou d’une boulonneuse à chocs avec un couple maximal de 80 Nm.
Il est important que l’embase soit en contact complet avec la surface du support.
Enfin, la tige filetée M10 est vissée dans la douille femelle.
Les dimensions principales sont les suivantes : diamètre de la vis béton 6 mm, longueur totale 60 mm, diamètre de perçage 6 mm, profondeur de perçage 64 mm.
La taille de clé recommandée est de 13 mm.
Les charges admissibles publiées sont de 238 daN en traction et 376 daN en cisaillement, calculées pour un béton standard C20/25 à une température comprise entre 24°C et 40°C.
Il est à noter que cette vis béton BT-I ne peut être utilisée qu’une seule fois, car les filets et pointes carbure s’usent lors de la première mise en œuvre, ce qui empêche de retrouver les performances initiales en cas de réutilisation.
En résumé, le piton femelle SCELL-IT BT-I-M10 est un système de fixation performant, fiable et rapide à installer, parfaitement adapté aux applications exigeant la fixation de tiges filetées dans des supports béton.
Il garantit une excellente résistance mécanique et une protection anticorrosion durable.
Ce piton offre une facilité et une rapidité d’installation, particulièrement en hauteur, ainsi qu’un démontage rapide. Il bénéficie d’une résistance au feu de 2 heures (F120). Les applications typiques incluent la fixation de descentes de tiges filetées pour plafonds suspendus, chemins de câbles, supports de tuyauteries, gaines de ventilation et systèmes sprinkler.
La mise en œuvre nécessite le perçage du support au diamètre de 6 mm et à une profondeur recommandée de 64 mm, suivi de l’élimination des poussières par brossage métallique ou soufflage à l’air comprimé, répété trois fois. Le piton est vissé à l’aide d’une clé dynamométrique ou d’une boulonneuse à chocs, avec un couple de montage recommandé de 20 Nm et un couple maximal de 80 Nm. La tige filetée M10 est ensuite vissée dans la douille femelle.
Les charges admissibles pour ce piton sont de 238 daN en traction et 376 daN en cisaillement, calculées pour un béton C20/25 à une température comprise entre 24 et 40 °C. La distance minimale aux bords et l’entraxe sont de 40 mm, avec une épaisseur minimale du support de 100 mm.
Le piton BT-I est à usage unique, car les filets et pointes carbures s’usent lors de la première mise en œuvre, ce qui empêche la réutilisation tout en conservant les performances initiales.
Les dimensions principales sont : diamètre de la vis béton de 6 mm, longueur totale de 60 mm, diamètre de perçage 6 mm, profondeur de perçage 64 mm, taille de clé de 13 mm. Le produit est référencé sous BT-I-M10.
En résumé, ce piton femelle est un ancrage performant et fiable, conçu pour des fixations robustes dans le béton, avec une installation rapide et une conformité aux normes européennes les plus strictes.
- matière : acier 10B21 zingué blanc selon norme SAE-J403
- protection anticorrosion : revêtement de zinc > 5 μm
- adapté pour les descentes de tiges filetées M8 et M10
- homologation ETA option 1 pour béton fissuré et non fissuré
- compatible également avec béton cellulaire et maçonneries pleines (non couvert par ETA)
- facilité et rapidité d’installation en hauteur
- démontage rapide
- données de résistance au feu : 2 heures
- diamètre de la vis béton : 6 mm
- longueur totale de la vis béton : 60 mm
- diamètre de perçage recommandé : 6 mm
- profondeur de perçage recommandée : 64 mm
- couple de montage recommandé (clé dynamométrique) : 20 Nm
- couple de montage maximal (boulonneuse à chocs) : 80 Nm
- taille de clé recommandée : 13 mm
- charges admissibles en traction : 238 daN (béton C20/25, T° 24-40°C)
- charges admissibles en cisaillement : 376 daN (béton C20/25, T° 24-40°C)
- usage unique : ne peut être utilisé qu’une seule fois à cause de l’usure des filets et pointes carbure
- référence fournisseur : BT-I-M10
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
À quelles tiges filetées ce piton femelle est-il adapté ?
Ce piton femelle est conçu pour les descentes de tiges filetées M8 et M10, offrant une compatibilité précise avec ces diamètres.
Dans quels types de supports peut-on utiliser ce piton femelle ?
Il est utilisable dans le béton fissuré et non fissuré avec une approbation technique européenne (ETA Option 1). Il peut aussi être mis en œuvre dans le béton cellulaire et les maçonneries pleines, bien que ces derniers ne soient pas couverts par l’ETA.
Quelles sont les étapes clés de la mise en œuvre de ce piton femelle ?
La mise en œuvre comprend quatre étapes : perçage du support au diamètre 6 mm et profondeur 64 mm, élimination des poussières par brossage métallique ou soufflage répété trois fois, vissage du piton avec une clé dynamométrique (couple recommandé 20 Nm) ou une boulonneuse à chocs (couple maximal 80 Nm) en assurant le contact de l’embase avec la surface, puis vissage complet de la tige filetée dans la douille femelle.
Quelles sont les charges admissibles et les contraintes dimensionnelles à respecter ?
Les charges admissibles sont de 238 daN en traction et 376 daN en cisaillement dans un béton C20/25 à température comprise entre 24°C et 40°C. Les distances minimales aux bords et entre ancrages sont de 40 mm, avec une épaisseur minimale du support de 100 mm.
Ce piton femelle peut-il être réutilisé après démontage ?
Non, la vis béton BT-I est conçue pour une seule utilisation. Les filets et pointes carbures s’usent lors de la première mise en œuvre, ce qui empêche de retrouver les performances initiales en cas de réutilisation.
