100 piton femelle - support beton - Ø6x57mm - SCELL-IT - EX-92151108
Référence : S344EX92151108
Découvrez 100 piton femelle - support beton - Ø6x57mm - SCELL-IT - EX-92151108 disponible à l'achat
- Adapté pour descentes de tiges filetées M8 et M10
- Compatible avec béton cellulaire et maçonneries pleines
- Installation rapide et facile en hauteur
- Démontage rapide pour un usage pratique
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

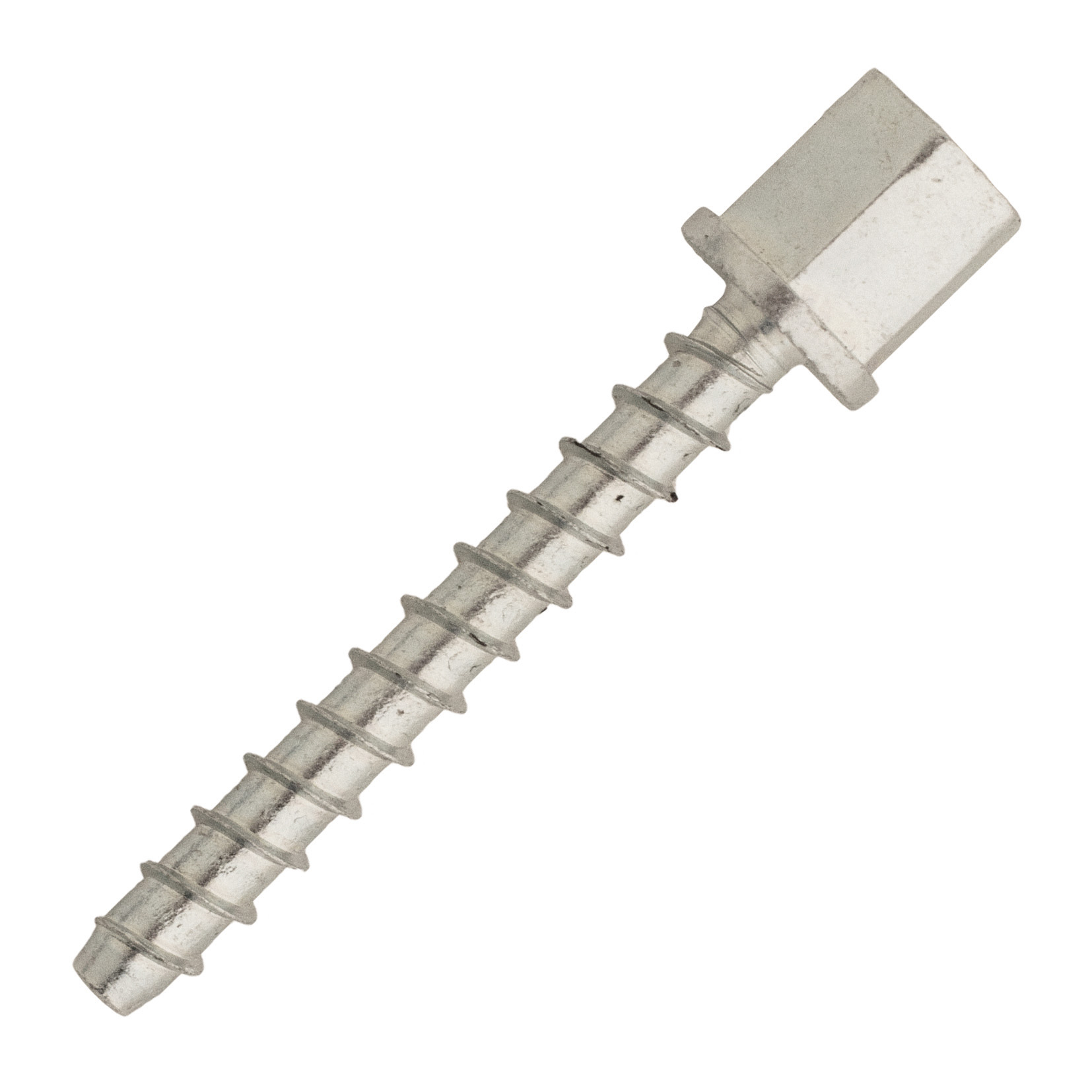

Le produit présenté est un lot de 100 pitons femelles SCELL-IT, spécialement conçus pour une fixation dans le béton avec un diamètre de 6 mm et une longueur de 57 mm.
Ces pitons femelles sont adaptés pour la descente de tiges filetées M8 et M10.
Ils peuvent également être utilisés dans le béton cellulaire ainsi que dans les maçonneries pleines, bien que cette utilisation ne soit pas couverte par une évaluation technique européenne (ETE).
Leur installation est simple et rapide, même en hauteur, ce qui facilite les travaux sur site.
Le démontage est également rapide, offrant une grande praticité pour les interventions nécessitant un retrait ou un remplacement.
Le piton femelle est fabriqué en acier 10B21 zingué blanc, conforme à la norme SAE-J403.
Il bénéficie d’une protection anticorrosion grâce à un revêtement de zinc d’une épaisseur supérieure à 5 microns.
Ce produit est conforme à l’option 1 de l’ETA (European Technical Approval), valable pour le béton fissuré et non fissuré.
Il offre une résistance au feu de 2 heures (F120).
Les dimensions techniques sont les suivantes :
- Diamètre de la vis béton : 6 mm
- Longueur totale : 60 mm
- Profondeur minimale de perçage recommandée : 64 mm
- Couple de montage recommandé avec clé dynamométrique : 20 Nm
- Couple maximal avec boulonneuse à chocs : 80 Nm
- Taille de clé recommandée : 13 mm
Les charges admissibles sont de 238 daN en traction et 376 daN en cisaillement dans un béton C20/25 à température ambiante (24°C à 40°C).
La mise en œuvre s’effectue en plusieurs étapes :
- Percer le support au diamètre et à la profondeur recommandés.
- Éliminer les poussières à l’aide d’une brosse métallique ou par soufflage à l’air comprimé, en répétant l’opération trois fois.
- Visser le piton avec une clé dynamométrique ou une boulonneuse à chocs, en vérifiant le contact complet de l’embase avec la surface du support.
- Visser ensuite la tige filetée M8 ou M10 dans la douille femelle.
Il est important de noter que la vis béton BT-I est utilisable une seule fois, car les filets et pointes carbures s’usent lors de la première mise en œuvre, ce qui empêche de retrouver les performances initiales en cas de réutilisation.
Ce produit est particulièrement adapté pour les descentes de tiges filetées dans des applications telles que les plafonds suspendus, les chemins de câbles, les supports de tuyauteries, les gaines de ventilation et les systèmes sprinkler.
En résumé, ce piton femelle SCELL-IT offre une solution fiable, rapide et pratique pour la fixation dans le béton, avec des performances validées par une certification européenne et une résistance au feu notable.
Ce produit offre une facilité et une rapidité d’installation, notamment en hauteur, et permet un démontage rapide. Il bénéficie d’une résistance au feu de 2 heures (F120).
Les applications typiques incluent la fixation de descentes de tiges filetées pour plafonds suspendus, chemins de câbles, supports de tuyauteries, gaines de ventilation et systèmes sprinkler.
La mise en œuvre suit un protocole précis :
- Percer le support au diamètre de 6 mm et à une profondeur de 64 mm.
- Éliminer les poussières par brossage métallique ou soufflage à l’air comprimé, répété trois fois.
- Visser le piton avec une clé dynamométrique (couple de montage recommandé 20 Nm) ou une boulonneuse à chocs (couple maximal 80 Nm), en vérifiant le contact complet de l’embase sur la surface du support.
- Visser ensuite la tige filetée dans la douille femelle.
Les charges admissibles sont de 238 daN en traction et 376 daN en cisaillement, calculées pour un béton C20/25 à une température comprise entre 24°C et 40°C.
Les dimensions principales sont les suivantes : diamètre de vis béton 6 mm, longueur 60 mm, diamètre de perçage 6 mm, profondeur de perçage 64 mm, taille de clé 13 mm.
Il est important de noter que la vis béton BT-I ne peut être utilisée qu’une seule fois, car les filets et pointes carbures s’usent lors de la première mise en œuvre, ce qui empêche de retrouver les performances initiales en cas de réutilisation.
Le produit est conforme à l’European Technical Approval (ETA) option 1, avec la référence 18/0860, garantissant la qualité et la sécurité de son usage.
- matière : acier 10B21 zingué blanc selon norme SAE-J403
- protection anticorrosion : revêtement de zinc > 5 μm
- diamètre vis béton : 6 mm
- longueur vis béton : 60 mm
- profondeur minimale de perçage recommandée : 64 mm
- couple de montage recommandé avec clé dynamométrique : 20 Nm
- couple maximal avec boulonneuse à chocs : 80 Nm
- taille de clé recommandée : 13 mm
- charges admissibles en traction : 238 daN dans béton C20/25 à 24-40°C
- charges admissibles en cisaillement : 376 daN dans béton C20/25 à 24-40°C
- compatible pour descentes de tiges filetées M8 et M10
- compatible avec béton fissuré et non fissuré (option 1 ETA)
- fonctionne également dans béton cellulaire et maçonneries pleines (non couvert par ETA)
- résistance au feu : 2 heures (F120)
- usage unique : la vis béton BT-I ne peut être utilisée qu’une seule fois
- référence fournisseur : EX-92151108
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
À quelles tiges filetées ce piton femelle est-il adapté ?
Ce piton femelle est conçu pour les descentes de tiges filetées M8 et M10, assurant une compatibilité précise avec ces diamètres.
Dans quels types de supports peut-on utiliser ce piton femelle ?
Il est adapté pour une utilisation dans le béton fissuré et non fissuré, conformément à l’European Technical Approval (ETA) option 1. Il peut également être mis en œuvre dans le béton cellulaire et les maçonneries pleines, bien que ces derniers ne soient pas couverts par l’ETA.
Quelles sont les recommandations techniques pour la mise en œuvre de ce piton ?
Le support doit être percé à un diamètre de 6 mm et une profondeur de 64 mm. Il est impératif d’éliminer les poussières par brossage métallique ou soufflage à l’air comprimé, répété trois fois. Le piton se visse ensuite avec une clé dynamométrique au couple recommandé de 20 Nm ou une boulonneuse à chocs avec un couple maximum de 80 Nm, en s’assurant du contact complet de l’embase avec la surface du support.
Quelles sont les charges admissibles pour ce système d’ancrage ?
Pour un ancrage standard dans du béton C20/25 à une température comprise entre 24°C et 40°C, les charges admissibles sont de 238 daN en traction et 376 daN en cisaillement.
Quelle est la durée de vie et la réutilisabilité de ce piton femelle ?
Ce produit est conçu pour un usage unique. Les filets et pointes carbures s’usent lors de la première installation, ce qui empêche de retrouver les performances initiales en cas de réutilisation.
