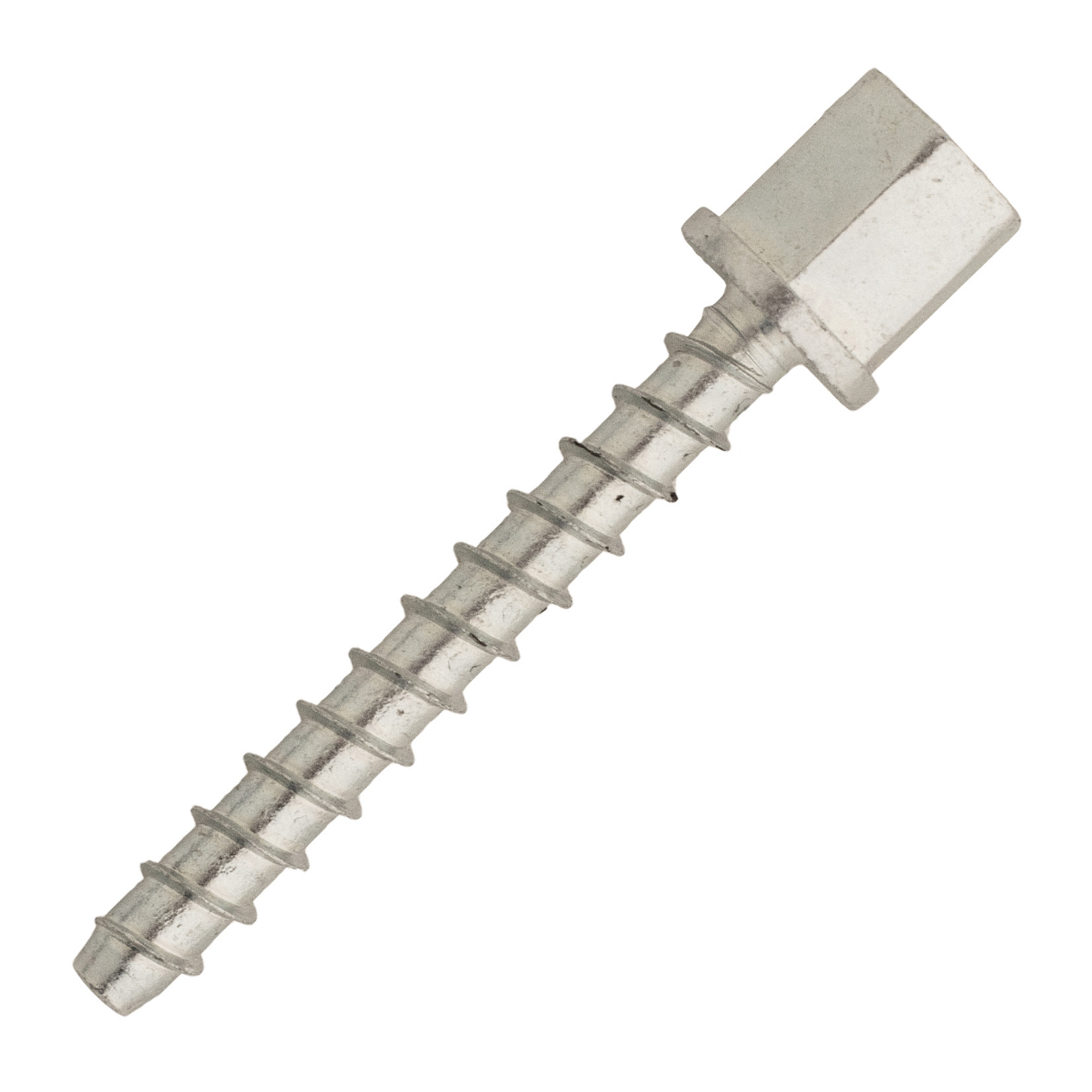

100 piton femelle - support beton - Ø6x57mm - SCELL-IT - EX-92151110
Référence : S344EX92151110
Découvrez 100 piton femelle - support beton - Ø6x57mm - SCELL-IT - EX-92151110 disponible à l'achat
- Adapté pour tiges filetées M8 et M10
- Utilisable dans béton cellulaire et maçonneries pleines
- Installation rapide et facile en hauteur
- Démontage sans effort
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Le produit 100 piton femelle - support béton - Ø6x57mm - SCELL-IT - EX-92151110 est un système d’ancrage en acier 10B21 zingué blanc conforme à la norme SAE-J403.
Il bénéficie d’une protection anticorrosion assurée par un revêtement de zinc d’une épaisseur supérieure à 5 µm.
Ce piton femelle est spécialement conçu pour la fixation de descentes de tiges filetées M8 et M10.
Il est homologué pour une utilisation dans le béton fissuré et non fissuré, conformément à l’homologation technique européenne ETA Option 1 (référence 18/0860).
Il peut également être utilisé dans le béton cellulaire et les maçonneries pleines, bien que ces applications ne soient pas couvertes par l’ETA.
L’installation est simple, rapide et adaptée aux travaux en hauteur.
Le montage se déroule en quatre étapes : perçage du support au diamètre de 6 mm et à une profondeur de 64 mm, élimination des poussières par brossage métallique ou soufflage à l’air comprimé répété trois fois, vissage du piton femelle avec une clé dynamométrique (couple de montage recommandé Tinst = 20 Nm) ou une boulonneuse à chocs (couple maximal Tmax = 80 Nm), puis vissage complet de la tige filetée dans la douille femelle.
Les charges admissibles sont de 238 daN en traction et 376 daN en cisaillement pour un ancrage standard dans un béton C20/25 à une température comprise entre 24 et 40 °C.
La distance minimale aux bords du support est de 40 mm, avec un entraxe minimal de 40 mm et une épaisseur minimale du support de 100 mm.
Le produit présente plusieurs avantages : facilité et rapidité d’installation en hauteur, démontage rapide et résistance au feu certifiée 2 heures (F120).
Il est idéal pour des applications telles que les descentes de tiges filetées dans les plafonds suspendus, les chemins de câbles, les supports de tuyauteries, les gaines de ventilation et les systèmes sprinkler.
Le piton femelle est livré en conditionnement de 100 pièces, avec un diamètre de vis béton de 6 mm et une longueur de 60 mm.
Il est important de noter que la vis béton BT-I ne peut être utilisée qu’une seule fois, car les filets et pointes carbures s’usent lors de la première mise en œuvre, ce qui empêche de retrouver les performances initiales en cas de réutilisation.
Ce produit bénéficie d’une certification CE et d’une approbation technique européenne (ETA Option 1 - 18/0860), garantissant sa conformité aux normes en vigueur.
En résumé, ce piton femelle SCELL-IT est un ancrage performant, fiable et facile à poser, parfaitement adapté aux fixations nécessitant une grande résistance mécanique dans le béton fissuré ou non fissuré et certaines maçonneries, avec des données techniques précises pour assurer une mise en œuvre conforme et sécurisée.
Ce système est spécialement conçu pour la fixation de descentes de tiges filetées M8 et M10, avec une homologation ETA option 1 valable pour le béton fissuré et non fissuré. Il est également compatible avec le béton cellulaire et les maçonneries pleines, bien que ces derniers ne soient pas couverts par l’ETA.
Les avantages principaux incluent :
- Une facilité et rapidité d'installation, notamment en hauteur.
- Un démontage rapide.
- Une résistance au feu de 2 heures (F120).
Les applications types concernent les descentes de tiges filetées pour plafonds suspendus, chemins de câbles, supports de tuyauteries, gaines de ventilation et systèmes sprinkler.
Le montage s’effectue en quatre étapes : perçage du support au diamètre et à la profondeur recommandés, élimination des poussières par brossage métallique ou soufflage répété trois fois, vissage du piton avec une clé dynamométrique ou une boulonneuse à chocs en vérifiant le contact de l’embase à la surface du support, puis vissage complet de la tige filetée M dans la douille femelle.
Les charges admissibles pour un ancrage standard dans du béton C20/25 à température 24°C/40°C sont de :
- Traction : 238 daN
- Cisaillement : 376 daN
Les dimensions du produit sont :
- Diamètre de la vis béton : 6 mm
- Longueur totale : 60 mm
- Profondeur minimale de perçage : 64 mm
- Couple de montage recommandé (Tinst) : 20 Nm
- Couple de montage maximal (Tmax) : 80 Nm
- Taille de clé : 13 mm
Les distances minimales à respecter pour l’installation sont de 40 mm aux bords et entre ancrages, avec une épaisseur minimale du support de 100 mm.
Le produit est conçu pour une utilisation unique, car les filets et pointes carbures s’usent lors de la première mise en œuvre, ce qui ne permet pas de garantir les performances en cas de réutilisation.
En résumé, ce piton femelle SCELL-IT offre une solution fiable, rapide et conforme pour la fixation de tiges filetées dans divers types de béton, avec des performances validées et une installation simplifiée.
- matière : acier 10B21 zingué blanc selon norme SAE-J403
- protection anticorrosion : revêtement de zinc > 5 µm
- adapté pour les descentes de tiges filetées M8 et M10
- homologation technique européenne ETA option 1 (réf. 18/0860) pour béton fissuré et non fissuré
- utilisable également dans le béton cellulaire et les maçonneries pleines (non couvert par ETA)
- installation rapide et facile en hauteur
- démontage rapide
- résistance au feu certifiée 2 heures (F120)
- charges admissibles : 238 daN en traction, 376 daN en cisaillement dans béton C20/25 à 24-40 °C
- diamètre de perçage : 6 mm
- profondeur de perçage : 64 mm
- longueur vis béton : 60 mm
- diamètre vis béton : 6 mm
- distance minimale aux bords : 40 mm
- entraxe minimal : 40 mm
- épaisseur minimale du support : 100 mm
- couple de montage recommandé (clé dynamométrique) : 20 Nm
- couple de montage maximal (boulonneuse à chocs) : 80 Nm
- taille de clé : 13
- référence fournisseur : EX-92151110
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
À quelles tiges filetées ce piton femelle est-il adapté ?
Ce piton femelle est conçu spécifiquement pour les descentes de tiges filetées M8 et M10, assurant une compatibilité précise avec ces dimensions.
Dans quels types de supports peut-on utiliser ce système d’ancrage ?
Il est homologué pour une utilisation dans le béton fissuré et non fissuré, avec une évaluation technique européenne (ETA option 1). Il peut aussi être mis en œuvre dans le béton cellulaire et les maçonneries pleines, bien que ces derniers ne soient pas couverts par l’ETA.
Quelles sont les conditions de mise en œuvre à respecter pour garantir la performance ?
Le perçage doit être réalisé au diamètre 6 mm et à une profondeur de 64 mm. Le trou doit être nettoyé trois fois à l’aide d’une brosse métallique ou par soufflage avec pompe manuelle ou air comprimé. Le piton se visse ensuite avec un couple recommandé de 20 Nm à la clé dynamométrique ou jusqu’à 80 Nm avec une boulonneuse à chocs, en vérifiant le contact complet de l’embase avec la surface du support.
Quelles sont les charges admissibles pour ce piton femelle ?
Dans un béton C20/25 à température ambiante (24-40°C), les charges admissibles sont de 238 daN en traction et 376 daN en cisaillement, assurant une tenue fiable pour les applications courantes.
Ce produit peut-il être réutilisé après démontage ?
Non, ce piton femelle est conçu pour une utilisation unique. Les filets et pointes carbure s’usent lors de la première mise en œuvre, ce qui empêche de retrouver les performances initiales en cas de réutilisation.
Quelles applications types sont recommandées pour ce piton femelle ?
Il est adapté à la fixation de plafonds suspendus, chemins de câbles, supports de tuyauteries, gaines de ventilation et systèmes sprinkler, répondant ainsi aux besoins de fixations suspendues courantes.
