100 piton mâle - support métal - M7x6mm - SCELL-IT - PMS-M07X10
Référence : S344PMSM07X10
Découvrez 100 piton mâle - support métal - M7x6mm - SCELL-IT - PMS-M07X10 disponible à l'achat
- Fixation rapide sur plaques métalliques, installation en 11 sec
- Matière en acier C15 zingué blanc pour une durabilité accrue
- Capacité de perçage sur métaux jusqu'à 6 mm d'épaisseur
- Haute résistance à la traction, jusqu'à 200 kg sur acier
- Produit homologué et breveté, gage de qualité et sécurité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

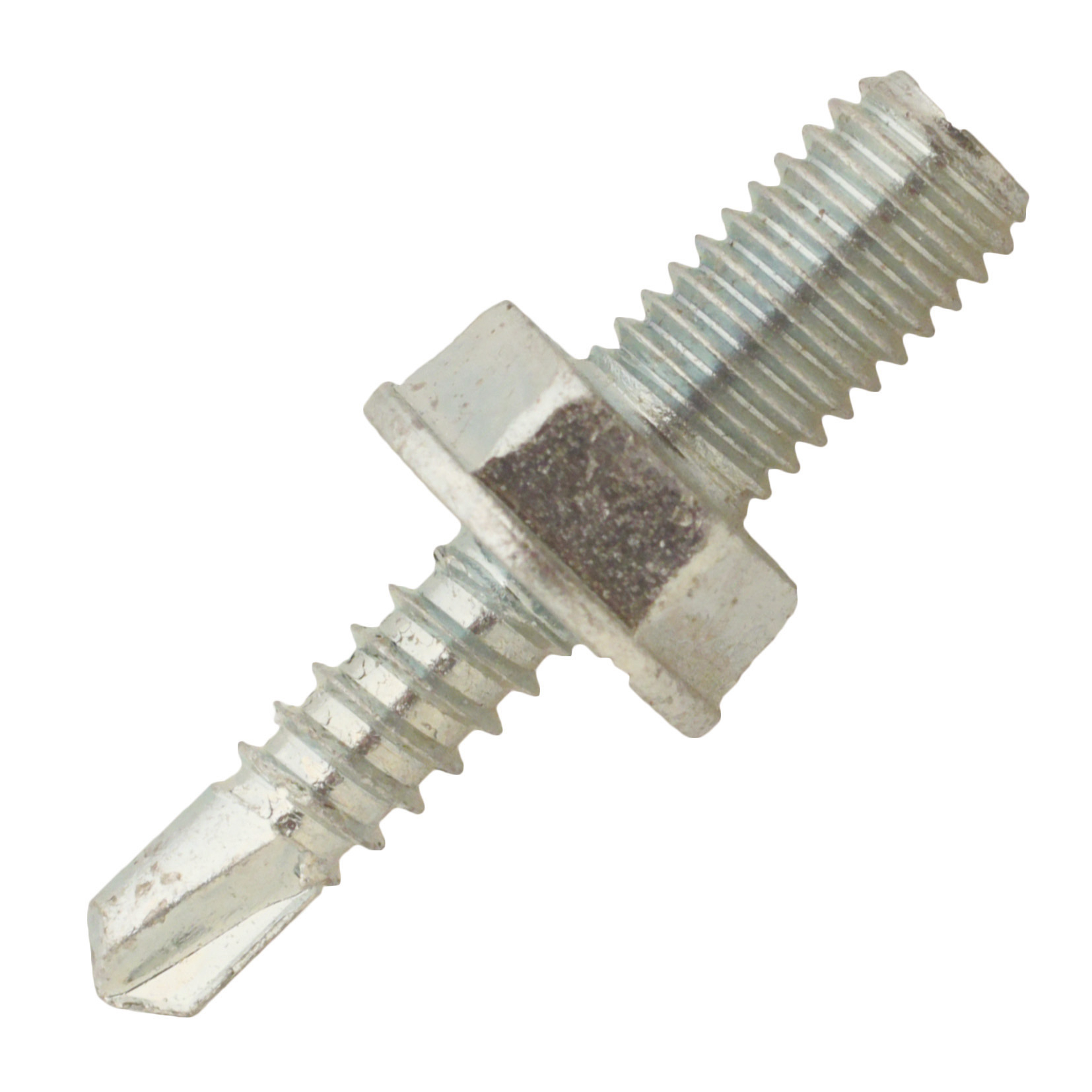

Le piton mâle SCELL-IT PMS-M07X10 est un élément de fixation destiné à une installation rapide et efficace sur des plaques métalliques.
Il est fabriqué en acier C15 zingué blanc, garantissant une durabilité et une résistance accrues.
Ce piton mâle est équipé d’une vis autoforeuse qui permet une fixation directe sans besoin de pré-perçage.
Il peut percer des plaques métalliques jusqu’à 6 mm d’épaisseur, avec un temps d’installation très rapide, environ 11 secondes sur une plaque d’acier de 5 mm.
La résistance à la traction est élevée, supérieure à 200 kg sur une plaque d’acier de 5 mm.
Ce produit est homologué et breveté, assurant qualité et sécurité.
Il est spécialement conçu pour le montage de colliers de suspente M6, M7x100 et M8, ainsi que d’autres éléments à embases filetées, sur des poutres ou plaques en acier.
Les dimensions du modèle PMS-M7X10 sont les suivantes : diamètre de tige filetée M7x100, longueur totale 20 mm, longueur de la partie autoforeuse 6 mm.
L’installation s’effectue avec un outil de pose adapté, le PMS-T-M6.
La mise en œuvre se fait par vissage direct à l’aide de la douille de pose PMS-T, en utilisant une machine équipée d’un embrayage de sécurité avec une puissance minimale de 500 W et une vitesse de rotation de 1500 tr/min.
Le vissage doit être réalisé jusqu’à ce que l’embase du piton soit en butée du support métallique, avec un couple maximal de 7,7 Nm.
Ensuite, le collier ou l’organe de suspente peut être monté sur l’attente mâle ainsi créée.
Les temps de perçage varient en fonction de l’épaisseur de la plaque en acier, allant de 2 secondes pour 1 mm à 14 secondes pour 6 mm.
Les charges recommandées, incluant un coefficient de sécurité, montrent une résistance en traction et en cisaillement croissante avec l’épaisseur du support, jusqu’à 150 daN en traction et 250 daN en cisaillement pour une plaque de 6 mm.
Ce piton mâle offre une fixation solide et durable sur supports métalliques.
Il constitue une solution performante, simple à installer, idéale pour des applications industrielles nécessitant une fixation fiable et rapide.
Il est destiné au montage de colliers de suspente M6, M7x100 et M8 ainsi que d'autres éléments à embases filetées sur poutres ou plaques en acier. Le montage s'effectue directement avec la douille de pose PMS-T, en utilisant une machine équipée d'un embrayage de sécurité avec une puissance minimale de 500 W et une vitesse de 1500 tr/min. Le piton se visse jusqu'à ce que son embase soit en butée du support, avec un couple maximal de 7,7 Nm.
Les dimensions principales sont les suivantes : longueur totale de 20 mm, avec une partie filetée de 6 à 15 mm selon la référence (M6, M7x100, M8). L'outil de pose adapté varie selon la référence : PMS-T-M6 pour M6 et M7x100, PMS-T-M8 pour M8.
Les temps de perçage varient de 2 secondes pour 1 mm d'épaisseur à 14 secondes pour 6 mm. Les charges recommandées, incluant un coefficient de sécurité, atteignent jusqu'à 150 daN en traction et 250 daN en cisaillement sur une plaque d'acier de 6 mm.
Ce produit garantit une fixation solide et rapide pour les applications industrielles nécessitant une fixation fiable sur supports métalliques.
- matière : acier C15 zingué blanc
- capacité de perçage sur plaques métalliques jusqu’à 6 mm d’épaisseur
- rapidité d’installation : 11 secondes sur plaque d’acier 5 mm, sans pré-perçage
- résistance à la traction : supérieure à 200 kg sur une plaque d’acier 5 mm
- homologué et breveté
- diamètre de tige filetée : M7x100
- longueur totale : 20 mm
- longueur de la partie autoforeuse : 6 mm
- couple maximal de vissage : 7,7 Nm
- outil de pose adapté : PMS-T-M6
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux et caractéristiques principales du piton mâle PMS-M07X10 ?
Le piton mâle est fabriqué en acier C15 zingué blanc, conçu pour une fixation sur plaques métalliques jusqu’à 6 mm d’épaisseur. Il intègre une vis autoforeuse permettant une installation rapide sans pré-perçage.
Comment se déroule la mise en œuvre du piton mâle sur support métallique ?
L’installation s’effectue avec la douille de pose PMS-T-M6 montée sur une machine équipée d’un embrayage de sécurité et d’une puissance minimale de 500 W à 1500 tours/min. Le piton est vissé directement dans la plaque métallique jusqu’à ce que l’embase soit en butée, avec un couple maximal de serrage de 7,7 Nm.
Quelles sont les performances en termes de résistance et de charges recommandées ?
Le piton présente une résistance à la traction supérieure à 200 kg sur une plaque acier de 5 mm. Les charges recommandées, incluant un coefficient de sécurité, atteignent jusqu’à 150 daN en traction et 220 daN en cisaillement sur un support acier de 5 mm.
Quels sont les temps de perçage nécessaires selon l’épaisseur du support métallique ?
Le temps de perçage varie de 2 secondes pour 1 mm d’épaisseur à 14 secondes pour 6 mm. Par exemple, il faut environ 11 secondes pour une plaque d’acier de 5 mm.
Pour quels types d’éléments ce piton mâle est-il conçu ?
Il est destiné au montage de colliers de suspente M6, M7x100 et M8 ainsi que d’autres éléments à embases filetées sur poutres ou plaques en acier.
