100 piton mâle - support métal - M8x10mm - SCELL-IT - PMS-M08X10
Référence : S344PMSM08X10
Découvrez 100 piton mâle - support métal - M8x10mm - SCELL-IT - PMS-M08X10 disponible à l'achat
- Fixation rapide sur plaque métallique sans pré-perçage
- Capacité de perçage jusqu'à 6 mm d'épaisseur
- Fabriqué en acier C15 zingué blanc
- Haute résistance à la traction, >200 kg
- Homologué et breveté pour une utilisation sécurisée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

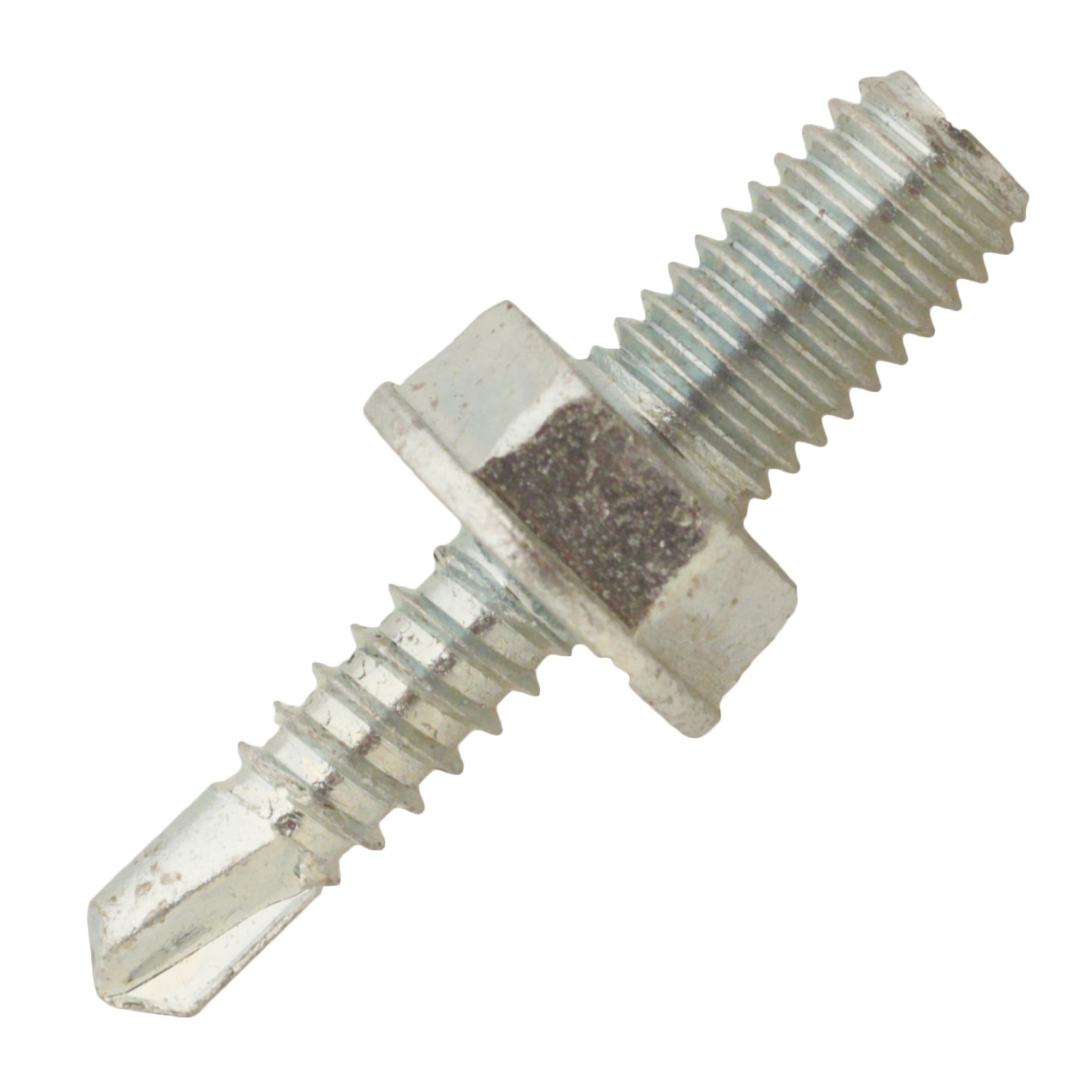

Le piton mâle SCELL-IT PMS-M8X10 est spécialement conçu pour une fixation rapide et sécurisée sur plaque métallique.
Il est fabriqué en acier C15 zingué blanc, garantissant une haute résistance et une bonne durabilité.
Ce piton intègre une vis autoforeuse capable de percer des plaques métalliques jusqu’à 6 mm d’épaisseur sans nécessiter de pré-perçage.
La rapidité d’installation est remarquable, avec un temps moyen de 11 secondes sur une plaque d’acier de 5 mm.
La résistance à la traction dépasse 200 kg sur une plaque de 5 mm, assurant une fixation robuste.
Ce produit est homologué et breveté, attestant de sa qualité et de sa conformité aux normes.
Ce piton mâle permet le montage de colliers de suspente M6, M7x100 et M8 ainsi que d’autres éléments à embases filetées sur des poutres ou plaques en acier.
Ses dimensions spécifiques sont les suivantes : un diamètre de tige filetée M8, une longueur totale de 20 mm et une longueur de filetage de 10 mm.
L’outil de pose adapté est la douille PMS-T-M8, utilisée avec une machine disposant d’un embrayage de sécurité, d’une puissance minimale de 500 W et d’une vitesse de rotation de 1500 tr/min.
Le couple maximal recommandé pour la pose est de 7,7 Nm.
L’installation s’effectue en montant le piton sur l’outil de pose puis en le vissant directement dans la plaque métallique jusqu’à ce que l’embase soit en butée.
Ensuite, le collier ou l’organe de suspente peut être fixé sur l’attente mâle créée.
Le temps de perçage varie en fonction de l’épaisseur de la plaque métallique, allant de 2 secondes pour 1 mm à 14 secondes pour 6 mm.
Les charges recommandées, avec coefficient de sécurité inclus, atteignent jusqu’à 150 daN en traction et 250 daN en cisaillement sur une plaque de 6 mm d’épaisseur.
Ce piton mâle est idéal pour des applications nécessitant une fixation rapide, fiable et sans pré-perçage sur supports métalliques, notamment dans le montage de suspentes et colliers sur structures acier.
- Matière : acier C15 zingué blanc.
- Capacité de perçage sur plaques métalliques jusqu’à 6 mm d’épaisseur, sans pré-perçage.
- Installation rapide : 11 secondes sur plaque d’acier de 5 mm d’épaisseur.
- Haute résistance avec une traction supérieure à 200 kg sur une plaque d’acier de 5 mm.
- Homologué et breveté.
Applications : montage de colliers de suspente M6, M7x100 et M8 ainsi que d’autres éléments à embases filetées sur poutres ou plaques en acier.
Caractéristiques techniques :
- Référence PMS-M8X10
- Filetage M8
- Longueur totale 20 mm
- Longueur de la partie filetée 10 mm
- Outil de pose adapté : PMS-T-M8
Mise en œuvre :
- Montage direct avec la douille de pose PMS-T.
- Utilisation d’une machine avec embrayage de sécurité, puissance minimale 500 W et 1500 tr/min.
- Visser le piton jusqu’à ce que l’embase soit en butée du support (couple maximal 7,7 Nm).
- Fixer ensuite le collier ou l’organe de suspente sur l’attente mâle créée.
Performances :
- Temps de perçage de 11 secondes sur une plaque d’acier de 5 mm.
- Charges recommandées avec coefficient de sécurité :
- Traction jusqu’à 150 daN sur plaque de 5 mm
- Cisaillement jusqu’à 220 daN sur plaque de 5 mm
Le piton mâle support métal PMS-M8X10 allie rapidité d’installation, haute résistance mécanique et conformité certifiée, assurant une fixation fiable et durable sur supports métalliques.
- matière : acier C15 zingué blanc
- capacité de perçage sur plaques métalliques jusqu’à 6 mm d’épaisseur
- rapidité d’installation : 11 secondes sur plaque d’acier 5 mm, sans pré-perçage
- résistance à la traction : > 200 kg sur une plaque d’acier 5 mm
- homologué et breveté
- diamètre tige filetée : M8
- longueur totale : 20 mm
- longueur du filetage : 10 mm
- outil de pose adapté : douille PMS-T-M8
- puissance machine minimale recommandée : 500 W
- vitesse de rotation recommandée : 1500 tr/min
- couple maximal recommandé pour la pose : 7,7 Nm
- charges recommandées sur plaque de 6 mm (avec coefficient de sécurité) : traction jusqu’à 150 daN, cisaillement jusqu’à 250 daN
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la capacité de perçage du piton mâle SCELL-IT PMS-M8X10 sur supports métalliques ?
Ce piton mâle permet un perçage direct sur plaques métalliques jusqu'à 6 mm d'épaisseur, sans besoin de pré-perçage. Le temps de perçage varie de 2 secondes pour 1 mm à 14 secondes pour 6 mm d'épaisseur.
Quels sont les critères techniques à respecter pour la mise en œuvre du piton mâle PMS-M8X10 ?
La pose s'effectue avec la douille de pose PMS-T-M8, en utilisant une machine dotée d'un embrayage de sécurité, d'une puissance minimale de 500 W et d'une vitesse de 1500 tours/minute. Le piton se visse jusqu'à butée de l'embase avec un couple maximal de 7,7 Nm.
Quelle résistance mécanique offre ce piton mâle sur une plaque d'acier de 5 mm ?
Le piton présente une haute résistance avec une capacité en traction supérieure à 200 kg (plus de 150 daN avec coefficient de sécurité) et une résistance en cisaillement jusqu’à 250 daN sur support acier de 6 mm.
Quels types d’éléments peuvent être fixés avec ce piton mâle sur support métallique ?
Il est conçu pour le montage de colliers de suspente M6, M7x100 et M8 ainsi que d’autres éléments à embases filetées sur poutres ou plaques en acier.
Comment garantir la sécurité et la fiabilité lors de l’installation du piton mâle PMS-M8X10 ?
Le produit est homologué et breveté. L’utilisation d’une machine avec embrayage de sécurité est recommandée pour éviter le surcouple, et le vissage doit s’arrêter lorsque l’embase du piton est en butée du support pour assurer une fixation optimale.
