100 piton mâle - support métal - M8x15mm - SCELL-IT - PMS-M08X15
Référence : S344PMSM08X15
Découvrez 100 piton mâle - support métal - M8x15mm - SCELL-IT - PMS-M08X15 disponible à l'achat
- Fixation rapide sur plaque métallique sans pré-perçage.
- Résistance à la traction >200 kg sur plaque d'acier 5 mm.
- Capacité de perçage jusqu'à 6 mm d'épaisseur.
- Fabriqué en acier C15 zingué blanc.
- Homologué et breveté pour une sécurité optimale.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

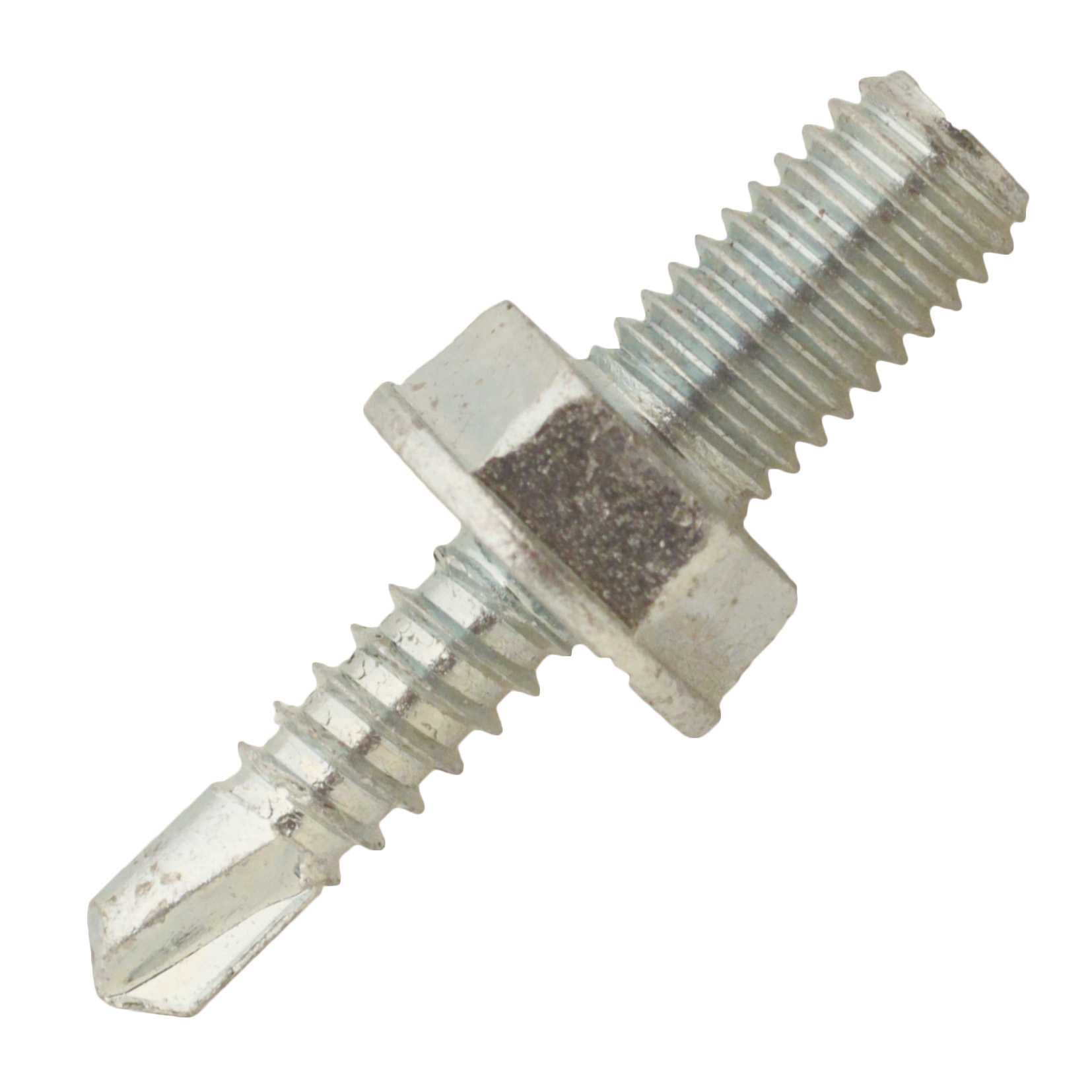

Le piton mâle PMS-M08X15 est un élément de fixation conçu pour une installation rapide et fiable sur plaques métalliques.
Il est fabriqué en acier C15 zingué blanc, garantissant durabilité et résistance.
Ce piton intègre une vis autoforeuse permettant un perçage direct sur plaques métalliques jusqu’à 6 mm d’épaisseur, sans nécessité de pré-perçage.
Le temps moyen d’installation est de 11 secondes sur une plaque d’acier de 5 mm d’épaisseur, ce qui assure une pose rapide.
Sa haute résistance mécanique permet une capacité de traction supérieure à 200 kg sur une plaque d’acier de 5 mm.
Ce produit est homologué et breveté, garantissant une sécurité et une fiabilité optimales.
Le piton mâle PMS-M08X15 est destiné au montage de colliers de suspente M6, M7x100 et M8, ainsi que d’autres éléments à embases filetées, sur poutres ou plaques en acier.
Il se fixe directement à l’aide de l’outil de pose spécifique « PMS-T-M8 ».
Pour la mise en œuvre, il est recommandé d’utiliser une machine disposant d’un embrayage de sécurité, avec une puissance minimale de 500 W et une vitesse de rotation d’au moins 1500 tr/min.
Le vissage doit être effectué jusqu’à ce que l’embase du piton soit en butée contre le support métallique, avec un couple maximal de 7,7 Nm.
Une fois installé, le piton permet de fixer solidement colliers ou organes de suspente sur l’attente mâle créée.
Les dimensions du piton sont les suivantes : diamètre de tige filetée M8, longueur totale de 20 mm, et longueur filetée de 15 mm.
Les performances de perçage varient de 2 secondes pour une épaisseur de 1 mm à 14 secondes pour une épaisseur de 6 mm.
Les charges recommandées, incluant un coefficient de sécurité, indiquent une résistance en traction jusqu’à 150 daN et en cisaillement jusqu’à 250 daN sur une épaisseur de 6 mm.
Ce piton mâle offre une fixation fiable et rapide sur supports métalliques, alliant facilité d’installation et haute résistance mécanique.
Il est parfaitement adapté aux applications industrielles nécessitant la fixation de suspentes et colliers sur structures métalliques.
Son homologation et brevet garantissent une qualité conforme aux exigences professionnelles.
Il est conçu pour le montage de colliers de suspente M6, M7x100 et M8 ainsi que d'autres éléments à embases filetées, sur poutres ou plaques en acier.
Les dimensions spécifiques du modèle PMS-M8X15 sont : tige filetée M8, longueur totale 20 mm, longueur de la partie filetée 15 mm. L'outil de pose adapté est le PMS-T-M8.
La mise en œuvre s'effectue avec une machine équipée d'un embrayage de sécurité, d'une puissance minimale de 500 W et une vitesse de rotation d'au moins 1500 tours/minute. Le piton est vissé directement dans le support métallique à l'aide de la douille de pose PMS-T, jusqu'à ce que l'embase soit en butée, avec un couple maximal de 7,7 Nm. Ensuite, le collier ou l'organe de suspente peut être fixé sur l'attente mâle ainsi créée.
Les temps de perçage varient en fonction de l'épaisseur du support acier, allant de 2 secondes pour 1 mm à 14 secondes pour 6 mm d'épaisseur. Les charges recommandées, incluant un coefficient de sécurité, atteignent jusqu'à 150 daN en traction et 250 daN en cisaillement pour une épaisseur de 6 mm.
Ce piton allie rapidité, fiabilité et robustesse pour des fixations durables sur supports métalliques.
- matière : acier C15 zingué blanc
- capacité de perçage sur plaques métalliques jusqu’à 6 mm d’épaisseur
- rapidité d’installation : 11 secondes sur plaque d’acier 5 mm, sans pré-perçage
- résistance à la traction > 200 kg sur plaque d’acier 5 mm
- diamètre de tige filetée : M8
- longueur totale : 20 mm
- longueur filetée : 15 mm
- couple maximal de vissage : 7,7 Nm
- outil de pose adapté : PMS-T-M8
- homologué et breveté
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la matière et la capacité de perçage du piton mâle PMS-M08X15 ?
Le piton mâle est fabriqué en acier C15 zingué blanc. Il permet un perçage direct sur plaques métalliques jusqu'à 6 mm d'épaisseur sans pré-perçage.
Quels sont les temps d'installation et les outils nécessaires pour ce piton mâle ?
Le temps d'installation est d'environ 11 secondes sur une plaque d'acier de 5 mm. L'installation se fait avec la douille de pose spécifique PMS-T-M8, montée sur une machine équipée d’un embrayage de sécurité d’au moins 500 W et 1500 tr/min.
Quelle résistance mécanique offre ce piton mâle sur une plaque d’acier ?
Ce piton présente une résistance à la traction supérieure à 200 kg sur une plaque d’acier de 5 mm. Les charges recommandées, avec coefficient de sécurité, sont par exemple 130 daN en traction et 220 daN en cisaillement pour 5 mm d’épaisseur.
Comment se déroule la mise en œuvre du piton mâle PMS-M08X15 ?
Le piton est monté sur l’outil de pose PMS-T-M8, puis vissé dans le support métallique jusqu’à ce que l’embase soit en butée. Le couple maximal de vissage est de 7,7 Nm. Ensuite, le collier ou l’organe de suspente est fixé sur l’attente mâle ainsi créée.
Pour quels usages ce piton mâle est-il prévu ?
Ce piton est destiné au montage de colliers de suspente M6, M7x100 et M8, ainsi que d’autres éléments à embases filetées, sur poutres ou plaques en acier.
