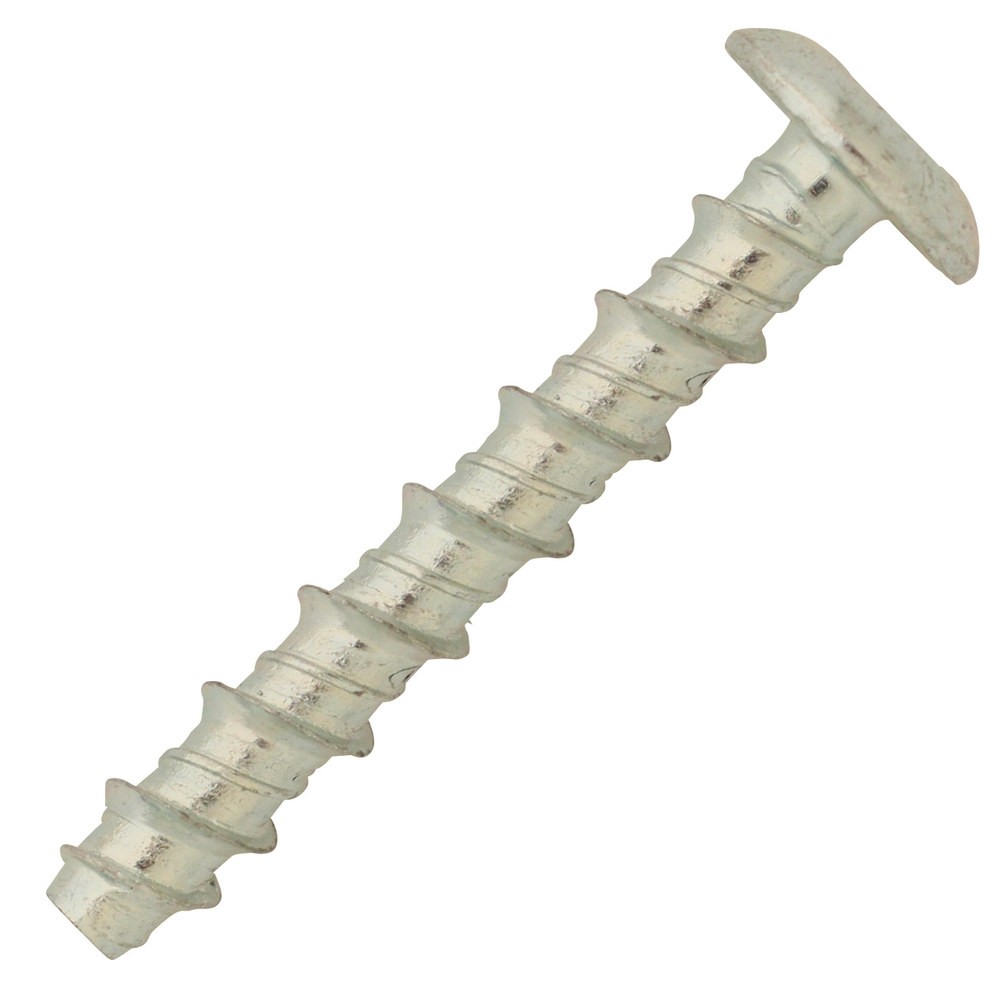

100 vis béton tête cylindrique - acier zingué - Ø6x60mm - SCELL-IT - BT-P-06060
Référence : S344BTP06060
Découvrez 100 vis béton tête cylindrique - acier zingué - Ø6x60mm - SCELL-IT - BT-P-06060 disponible à l'achat
- Solution rapide et esthétique pour diverses applications.
- Tête plate idéale pour rails de supportage.
- Convient au béton cellulaire et maçonneries pleines.
- Démontage rapide pour une utilisation pratique.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Les vis béton tête cylindrique SCELL-IT BT-P-06060 sont conçues pour une fixation rapide, simple et esthétique dans le béton.
Elles sont fabriquées en acier 10B21 zingué blanc selon la norme SAE-J403, avec un revêtement de zinc d’une épaisseur supérieure à 5 μm assurant une protection anticorrosion durable.
La tête plate cylindrique, d’un diamètre de 16,4 mm et d’une épaisseur de 3,6 mm, est spécialement adaptée pour passer dans les rails de supportage, facilitant ainsi les installations suspendues telles que les rails, chemins de câbles ou équerres de menuiserie.
Ces vis bénéficient d’une approbation technique européenne (ETA Option 1) pour une utilisation dans le béton fissuré et non fissuré, garantissant des performances fiables.
Elles conviennent également à la mise en œuvre dans le béton cellulaire et les maçonneries pleines, bien que ces cas ne soient pas couverts par l’ETA.
La vis BT-P permet un démontage rapide, ce qui est particulièrement utile pour des fixations temporaires.
Elle offre une résistance au feu jusqu’à 2 heures, renforçant la sécurité en cas d’incendie.
Les dimensions clés du modèle Ø6x60 mm sont : une longueur totale de 60 mm, une épaisseur maximale de fixation de 5 mm, un diamètre de perçage de 6 mm, une profondeur de perçage recommandée de 70 mm et une profondeur d’ancrage effective de 55 mm.
L’empreinte est de type Torx TX40 pour un vissage efficace.
La mise en œuvre se réalise en perçant un trou à la profondeur recommandée, suivi d’un nettoyage des poussières par brossage métallique ou soufflage à l’air comprimé, répété trois fois.
La vis est ensuite vissée à travers la pièce à fixer à l’aide d’une visseuse ou boulonneuse à chocs, en appliquant un couple de serrage suffisant.
Il est important de noter que cette vis ne peut être utilisée qu’une seule fois, car les filets et pointes carbures s’usent lors de la première mise en œuvre, ce qui empêche de retrouver les performances initiales en cas de réutilisation.
Les charges admissibles sont calculées pour un béton C20/25 à une température comprise entre 24°C et 40°C.
La résistance en traction est de 190 daN et en cisaillement de 376 daN pour un diamètre de 6 mm.
Les conditions d’installation recommandent un entraxe minimal de 40 mm, une distance minimale aux bords de 40 mm et une épaisseur minimale du support de 100 mm.
Cette vis est idéale pour les applications dans la construction et l’industrie, notamment pour la fixation de rails de supportage, chemins de câbles et équerres de menuiserie, offrant une fixation fiable, rapide et adaptée à divers matériaux bétonnés.
Cette vis est certifiée ETA option 1 pour une utilisation dans le béton fissuré et non fissuré, avec une résistance au feu de 2 heures. Elle peut également être utilisée dans le béton cellulaire et les maçonneries pleines, bien que cette application ne soit pas couverte par l’ETA. Son démontage est rapide, ce qui facilite les opérations de maintenance ou de modification.
Les applications typiques incluent la fixation de rails de supportage, chemins de câbles et équerres de menuiserie, notamment pour des fixations suspendues telles que plafonds, chemins de câbles, systèmes de sprinklers et tuyauteries.
Les caractéristiques techniques principales sont les suivantes :
- Diamètre de la vis : 6 mm
- Longueur totale : 60 mm
- Épaisseur maximale à fixer : 5 mm
- Diamètre de perçage recommandé : 6 mm
- Profondeur de perçage : 70 mm
- Profondeur d’ancrage effective : 55 mm
- Diamètre de tête : 16,4 mm
- Épaisseur de tête : 3,6 mm
- Empreinte : Torx TX 40
Les charges admissibles calculées dans un béton C20/25 à température ambiante (24°C/40°C) sont de 190 daN en traction et 376 daN en cisaillement.
La mise en œuvre nécessite de percer un trou à la profondeur recommandée, d’éliminer les poussières par brossage métallique ou soufflage répété trois fois, puis de visser la vis à travers la pièce à fixer à l’aide d’une visseuse ou boulonneuse à chocs en appliquant un couple de serrage suffisant. La vis ne peut être utilisée qu’une seule fois en raison de l’usure des filets et de la pointe carbure lors de la première mise en œuvre.
Les conditions minimales d’installation comprennent un entraxe et une distance aux bords de 40 mm, ainsi qu’une épaisseur minimale du support de 100 mm.
Cette vis allie performance, facilité d’installation et polyvalence d’usage dans divers supports bétonnés, répondant aux normes européennes et offrant une solution fiable pour des fixations durables et sûres.
- matière : acier 10B21 zingué blanc selon norme SAE-J403
- protection anticorrosion : revêtement de zinc > 5 μm
- tête plate cylindrique diamètre 16,4 mm, épaisseur 3,6 mm
- longueur vis : 60 mm
- épaisseur maximale de fixation : 5 mm
- diamètre de perçage : 6 mm
- profondeur de perçage recommandée : 70 mm
- profondeur d’ancrage effective : 55 mm
- empreinte : Torx TX40
- résistance en traction : 190 daN
- résistance en cisaillement : 376 daN
- entraxe minimal : 40 mm
- distance minimale aux bords : 40 mm
- épaisseur minimale du support : 100 mm
- résistance au feu : 2 heures
- utilisation unique (ne peut être utilisée qu’une seule fois)
- approbation technique européenne (ETA Option 1) pour béton fissuré et non fissuré
- fonctionne également pour béton cellulaire et maçonneries pleines (non couvert par ETA)
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de la vis béton SCELL-IT BT-P-06060 ?
La vis béton BT-P-06060 est en acier 10B21 zingué blanc conforme à la norme SAE-J403, avec un revêtement de zinc anticorrosion supérieur à 5 μm. Elle possède une tête plate de 16,4 mm de diamètre, une longueur de 60 mm, et un embout TX40. Elle est certifiée ETA Option 1 pour béton fissuré et non fissuré.
Dans quels types de matériaux cette vis peut-elle être utilisée ?
Cette vis est adaptée pour une fixation dans le béton, y compris le béton fissuré et non fissuré. Elle peut également être utilisée dans le béton cellulaire et les maçonneries pleines, bien que ces derniers ne soient pas couverts par l’ETA.
Quelles sont les performances mécaniques de cette vis dans le béton ?
Dans un béton C20/25 à une température comprise entre 24 et 40 °C, la charge admissible en traction est de 190 daN et en cisaillement de 376 daN, garantissant une fixation solide et fiable.
Quelles sont les recommandations de mise en œuvre pour garantir une fixation efficace ?
Il est nécessaire de percer un trou à la profondeur recommandée de 70 mm avec une perceuse à percussion, puis d’éliminer les poussières par brossage ou soufflage à répéter trois fois. La vis doit être vissée avec une visseuse à chocs en appliquant le couple de serrage adéquat. Le diamètre de perçage recommandé est de 6 mm, avec un entraxe minimal de 40 mm entre vis et une distance aux bords d’au moins 40 mm.
Quels sont les avantages spécifiques de cette vis pour les applications sur chantier ?
La vis BT-P-06060 offre une solution rapide, simple et esthétique, avec une tête plate idéale pour le passage dans les rails de supportage. Elle permet un démontage rapide et bénéficie d’une résistance au feu de 2 heures, ce qui est un atout pour les fixations suspendues comme les plafonds, chemins de câbles, systèmes de sprinklers et tuyauteries.
