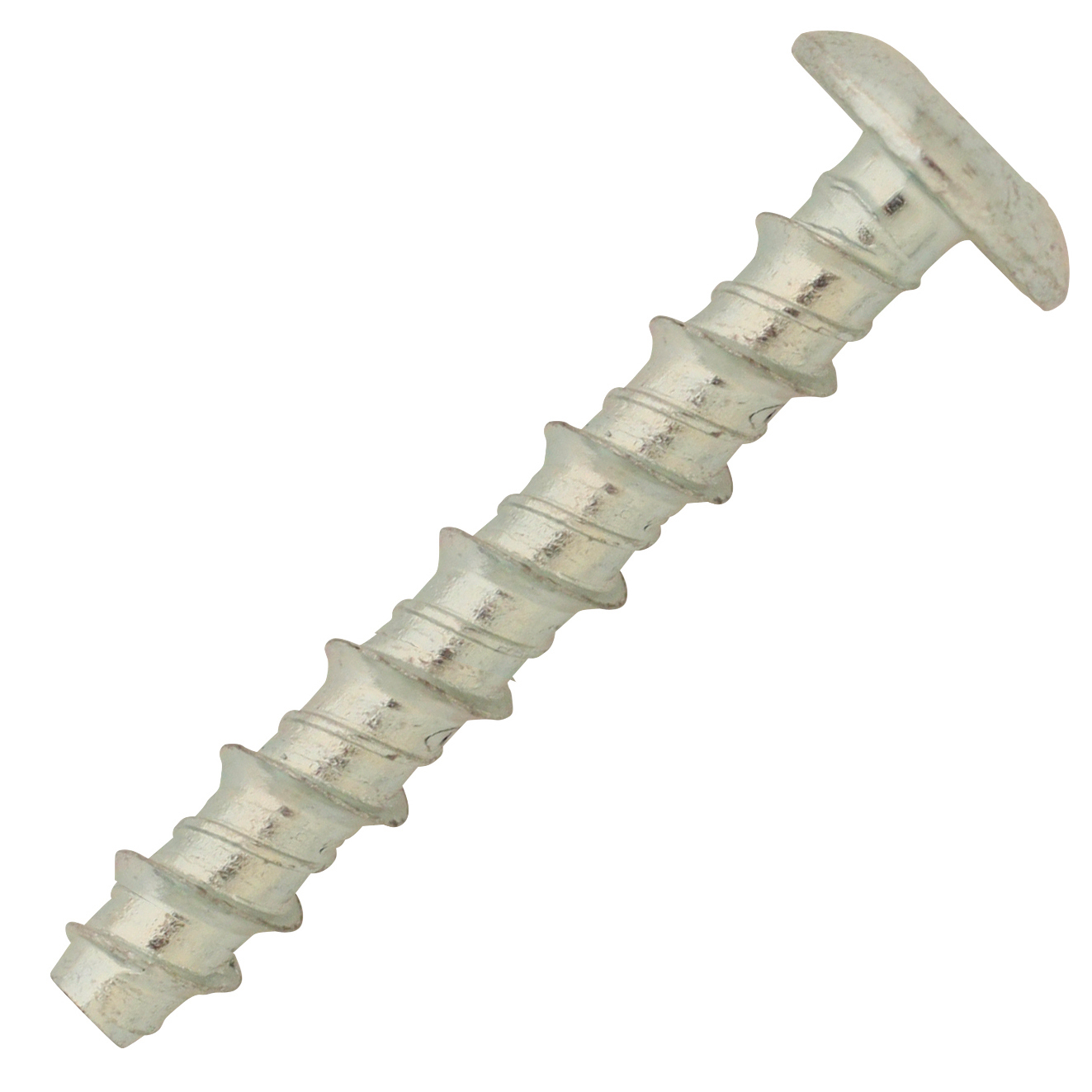

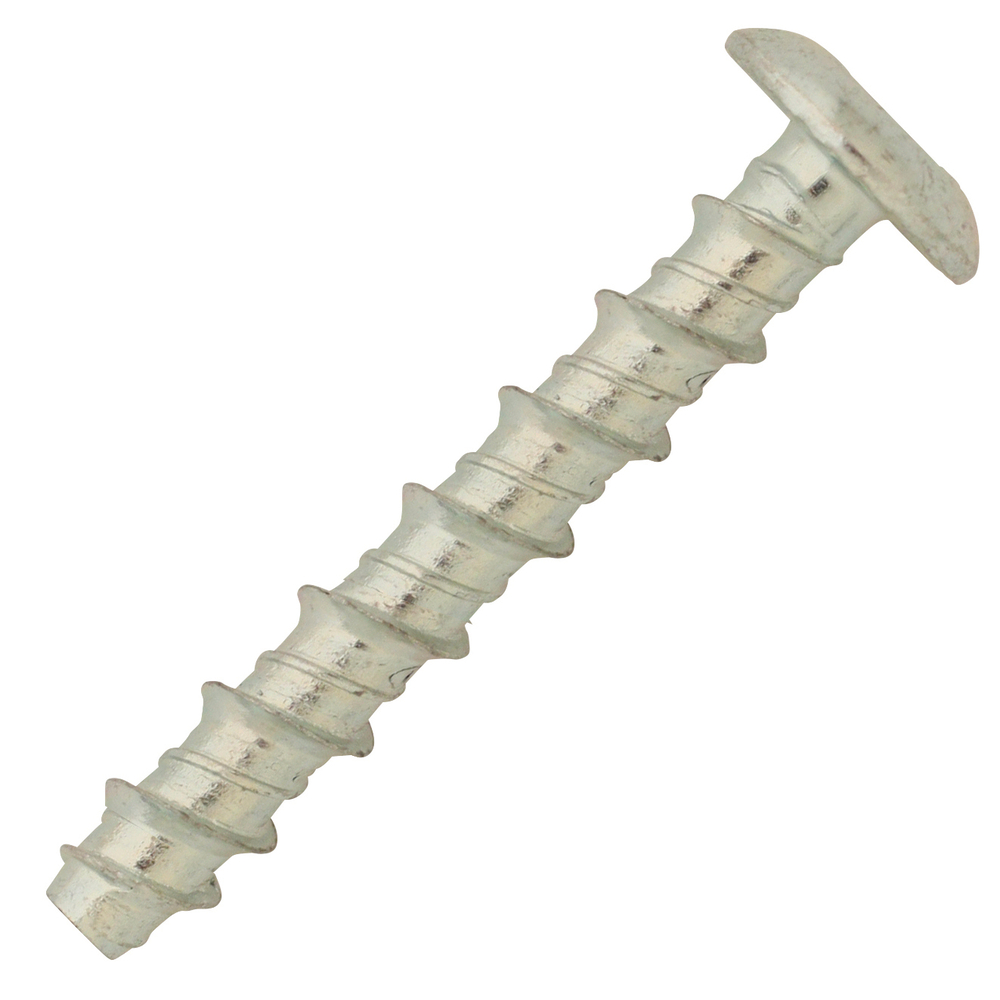

100 vis béton tête cylindrique - acier zingué - Ø6x80mm - SCELL-IT - BT-P-06080
Référence : S344BTP06080
Découvrez 100 vis béton tête cylindrique - acier zingué - Ø6x80mm - SCELL-IT - BT-P-06080 disponible à l'achat
- Solution rapide et simple pour divers supports.
- Tête plate idéale pour les rails de supportage.
- Efficace dans le béton cellulaire et maçonneries pleines.
- Démontage rapide pour une utilisation pratique.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
La vis béton tête cylindrique SCELL-IT BT-P-06080 est une solution rapide, simple et esthétique pour la fixation dans divers supports, notamment le béton fissuré et non fissuré.
Elle est fabriquée en acier 10B21 zingué blanc selon la norme SAE-J403, avec un revêtement de zinc assurant une protection anticorrosion supérieure à 5 μm.
Sa tête plate cylindrique, d’un diamètre de 16,4 mm et d’une épaisseur de 3,6 mm, est idéale pour le passage dans les rails de supportage.
Cette vis bénéficie d’une approbation technique européenne (ETA Option 1) garantissant sa performance dans le béton fissuré et non fissuré.
Elle est également compatible avec une mise en œuvre dans le béton cellulaire et les maçonneries pleines, bien que ces usages ne soient pas couverts par l’ETA.
La vis présente des performances mécaniques élevées avec une résistance en traction de 190 daN et en cisaillement de 376 daN, calculées pour du béton C20/25 à une température comprise entre 24°C et 40°C.
Elle permet un démontage rapide, facilitant ainsi les fixations temporaires.
Les dimensions techniques sont précises : diamètre 6 mm, longueur totale 80 mm, épaisseur maximale de fixation 25 mm, diamètre de perçage 6 mm, profondeur de perçage 90 mm, profondeur d’ancrage 55 mm.
L’empreinte est de type Torx taille 40, ce qui assure une bonne transmission du couple de serrage.
La mise en œuvre nécessite de percer un trou à la profondeur recommandée, puis d’éliminer les poussières par brossage métallique ou soufflage à l’air comprimé, en répétant cette opération trois fois.
Ensuite, la vis est vissée à travers la pièce à fixer à l’aide d’une visseuse ou boulonneuse à chocs, en appliquant un couple de serrage suffisant.
Il est important de noter que cette vis ne peut être utilisée qu’une seule fois, car les filets et pointes en carbure s’usent lors de la première mise en œuvre, ce qui empêche de retrouver les performances initiales en cas de réutilisation.
Les conditions de pose recommandent un entraxe minimal de 40 mm, une distance aux bords minimale de 40 mm et une épaisseur minimale du support de 100 mm.
Cette vis est particulièrement recommandée pour la fixation sur rails de supportage, chemins de câble et équerres de menuiserie.
Elle dispose également de données de résistance au feu jusqu’à 2 heures, renforçant la sécurité d’utilisation dans les installations techniques.
En résumé, la vis béton tête cylindrique SCELL-IT BT-P-06080 est un produit performant, fiable et facile à mettre en œuvre, adapté aux fixations dans le béton et matériaux connexes, avec des garanties de résistance mécanique et de durabilité anticorrosion.
La vis convient également pour une mise en œuvre dans le béton cellulaire et les maçonneries pleines, bien que ces usages ne soient pas couverts par l’ETA. Elle permet un démontage rapide, ce qui la rend idéale pour des fixations temporaires.
Applications typiques : rails de supportage, chemins de câble, équerres de menuiserie, systèmes suspendus tels que plafonds, chemins de câbles, systèmes de sprinklers et tuyauteries.
Dimensions principales pour le modèle Ø6x80 mm :
- Longueur totale : 80 mm
- Épaisseur de fixation maximale : 25 mm
- Diamètre de perçage : 6 mm
- Profondeur de perçage recommandée : 90 mm
- Profondeur d’ancrage effective : 55 mm
- Diamètre de tête : 16,4 mm
- Épaisseur de tête : 3,6 mm
- Empreinte : Torx 40
Performances en béton C20/25 à température ambiante (24-40°C) :
- Résistance à la traction : 190 daN
- Résistance au cisaillement : 376 daN
Mise en œuvre : Percer un trou à la profondeur recommandée, éliminer soigneusement les poussières par brossage métallique ou soufflage à l’air comprimé, répéter cette opération trois fois. Visser la vis à travers la pièce à fixer avec une visseuse ou boulonneuse à chocs en appliquant le couple de serrage adéquat. La vis est à usage unique, les filets et pointes carbures s’usent lors de la première utilisation et ne garantissent pas les performances en cas de réutilisation.
Respecter les distances minimales aux bords (Cmin = 40 mm), entraxes (Smin = 40 mm) et épaisseur minimale du support (hmin = 100 mm).
Cette vis est particulièrement adaptée pour des fixations solides et durables dans le béton, avec un montage facile et une bonne tenue mécanique.
- matière : acier 10B21 zingué blanc selon norme SAE-J403
- protection anticorrosion : revêtement de zinc > 5 μm
- diamètre : 6 mm
- longueur totale : 80 mm
- épaisseur maximale de fixation : 25 mm
- diamètre de perçage : 6 mm
- profondeur de perçage : 90 mm
- profondeur d’ancrage : 55 mm
- diamètre de tête : 16,4 mm
- épaisseur de tête : 3,6 mm
- empreinte : Torx taille 40
- résistance en traction : 190 daN (béton C20/25, 24°C-40°C)
- résistance en cisaillement : 376 daN (béton C20/25, 24°C-40°C)
- approbation technique européenne : ETA Option 1
- données de résistance au feu : 2 heures
- usage unique : la vis ne peut être utilisée qu’une seule fois
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec la vis béton tête cylindrique BT-P-06080 ?
Cette vis est conçue pour une utilisation dans le béton fissuré et non fissuré, conformément à l’homologation européenne ETA option 1 (numéro 18/0860). Elle fonctionne également dans le béton cellulaire et les maçonneries pleines, bien que ces usages ne soient pas couverts par l’ETA.
Quelles sont les caractéristiques techniques principales de cette vis béton ?
La vis a un diamètre de 6 mm, une longueur totale de 80 mm, et une épaisseur maximale à fixer de 25 mm. La profondeur de perçage recommandée est de 90 mm, avec une profondeur d’ancrage effective de 55 mm. Sa tête cylindrique a un diamètre de 16,4 mm et une épaisseur de 3,6 mm, avec une empreinte TX 40.
Quelles sont les performances mécaniques de cette vis en béton C20/25 ?
Dans du béton C20/25 à température ambiante (24°C/40°C), la charge admissible en traction est de 190 daN et en cisaillement de 376 daN, ce qui garantit une fixation solide pour les applications courantes.
Quelles sont les conditions et contraintes de mise en œuvre à respecter ?
Le perçage doit être réalisé à la profondeur recommandée de 90 mm avec une perceuse à percussion. Les poussières doivent être éliminées par brossage métallique ou soufflage à l’air comprimé, répété trois fois. La vis doit être vissée avec un couple suffisant, idéalement à l’aide d’une visseuse à chocs. L’entraxe minimal entre vis est de 40 mm, la distance minimale aux bords également de 40 mm, et l’épaisseur minimale du support doit être de 100 mm.
La vis béton BT-P-06080 peut-elle être réutilisée ?
Non, cette vis ne peut être utilisée qu’une seule fois. Les filets et la pointe en carbure s’usent dès la première utilisation, ce qui compromet les performances en cas de réutilisation.
Dans quels contextes professionnels cette vis est-elle particulièrement adaptée ?
Elle est adaptée pour des fixations sur rails de supportage, chemins de câbles, équerres de menuiserie, ainsi que pour des fixations suspendues telles que plafonds, systèmes de sprinklers et tuyauteries, notamment dans des environnements nécessitant une résistance au feu de 2 heures.
