100 vis béton TH - ATE option 1 - acier zingué - Ø6x75mm - SCELL-IT - BT060075

Pose simple et rapide à la boulonneuse
Résistances élevées en traction et en cisaillement
Démontable, idéale pour les fixations temporaires
le Ø14 est livré avec sa douille de contrôle permettant une réutilisation de la vis démontée
ETA option 1 pour béton fissuré et non fissuré couvrant l'ensemble des diamètres - Ø6 à Ø16
2 profondeurs d'ancrages possibles: standard pour garantir une résistance en traction optimale, réduite pour augmenter l'épaisseur à fixer tfix

Vis béton acier avec embase SCELL-IT BT060075, diamètre 6 mm, longueur 75 mm, acier zingué, conforme à l'ETA option 1 pour béton fissuré et non fissuré.

Description :
- Pose simple et rapide à la boulonneuse.
- Résistances élevées en traction et en cisaillement.
- Démontable, idéale pour les fixations temporaires.
- Deux profondeurs d’ancrage possibles : standard pour garantir une résistance optimale en traction, réduite pour augmenter l’épaisseur à fixer.
- Le diamètre 14 est livré avec une douille de contrôle permettant la réutilisation de la vis démontée.

Usages et applications :
- Fixations sur béton fissuré et non fissuré.

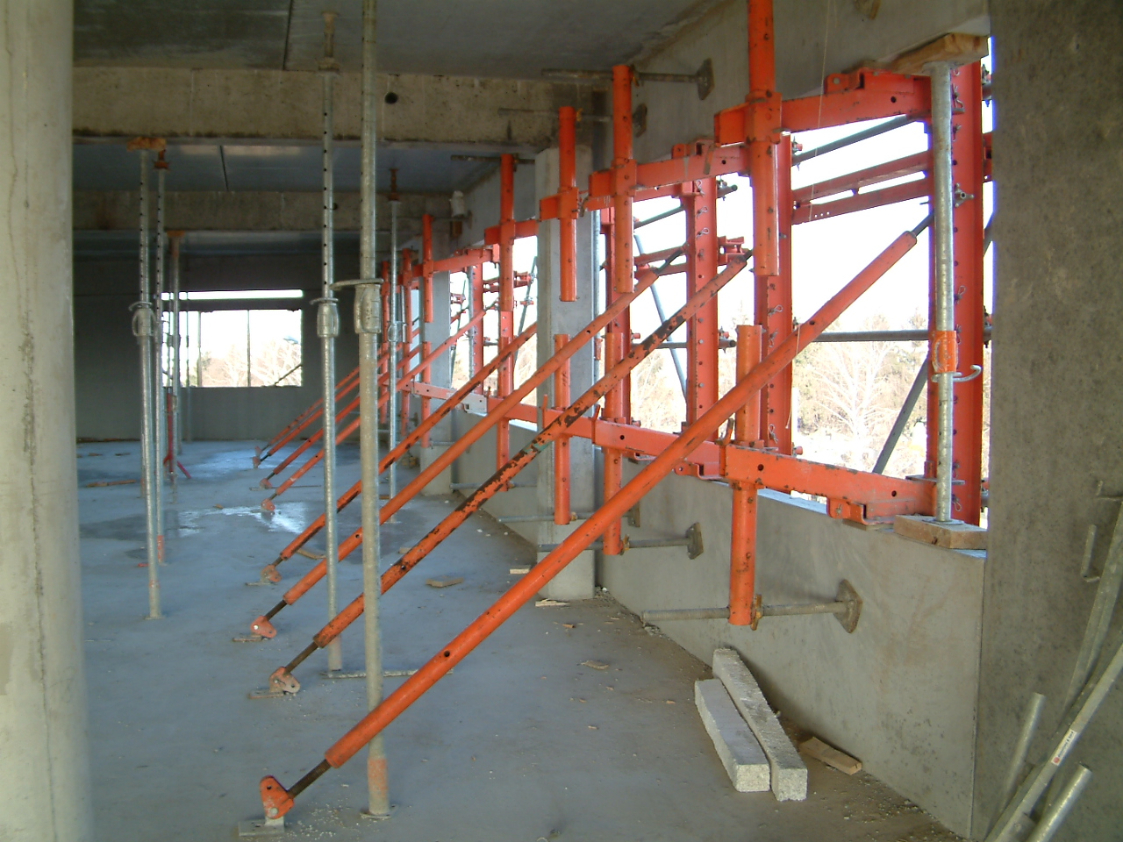

- Étais tirant-poussant, coffrages.
- Garde-corps définitifs ou provisoires.
- Équipements industriels.
- Structures secondaires en bois ou métalliques (lisses, sabots, ...).
- Chemins de câbles, bandes perforées.

Fonctionnement et mise en œuvre :
- Percer un trou à percussion à la profondeur recommandée (65 mm pour ce modèle).
- Éliminer les poussières par brossage métallique ou soufflage à l’air comprimé, répéter trois fois.
- Visser la vis béton à travers la pièce à fixer à l’aide d’une visseuse/boulonneuse, en appliquant un couple de serrage de 10 Nm.
- La vis béton BETABOLT est utilisable une seule fois, les filets et pointes carbures s’usant lors de la première mise en œuvre.

Caractéristiques techniques détaillées :
- Diamètre : 6 mm.
- Longueur : 75 mm.
- Épaisseur à fixer : 20 mm.
- Diamètre de perçage : 6 mm.
- Profondeur de perçage (h1) : 65 mm.
- Profondeur d’ancrage (hef) : 55 mm.
- Couple de serrage (Tinst) : 10 Nm.
- Ouverture de clé : 10 mm.
- Diamètre de passage dans les pièces à fixer : 8 mm.
- Pas de filetage : 8 mm.
- Longueur chanfrein : 5 mm.

Matériaux et composition :
- Acier 10B21 selon SAE-J403.
- Protection anticorrosion par dépôt mécanique de zinc de 40 μm (matoplastie) selon norme ISO 12683.

Performances et résistances (valeurs pour béton C20/25 à 24-40°C) :
- Résistance en traction sur béton non fissuré : 476 daN.
- Résistance en cisaillement sur béton non fissuré : 635 daN.
- Résistance en traction sur béton fissuré : 298 daN.
- Résistance en cisaillement sur béton fissuré : 357 daN.

Compatibilités :
- Béton fissuré et non fissuré.
- Conforme à l’ETA-13/0934, EAD 330232-00-0601 option 1.
- Norme FB120 pour résistance au feu.

Conditions d’utilisation et recommandations :
- Respecter les distances minimales aux bords et entraxes (60 à 100 mm selon diamètre).
- Ne pas réutiliser la vis après démontage.
- Utiliser une perceuse à percussion pour le perçage.
- Appliquer le couple de serrage recommandé.

Avantages produit :
- Installation rapide et facile.
- Démontable pour fixations temporaires.
- Haute résistance mécanique.
- Garantie de performance même sur béton fissuré.

Conditionnement, stockage, conservation :
- Livré en pack de 100 vis.
- Stocker dans un endroit sec à l’abri de l’humidité.

Autres informations utiles :
- Le logiciel de calcul SCELL-IT permet de dimensionner les fixations selon les contraintes spécifiques.
- Deux profondeurs d’ancrage possibles pour optimiser la fixation selon l’épaisseur des pièces à fixer.

Cette vis béton acier avec embase est un produit technique performant, certifié et adapté aux applications exigeantes dans le bâtiment et l’industrie.
