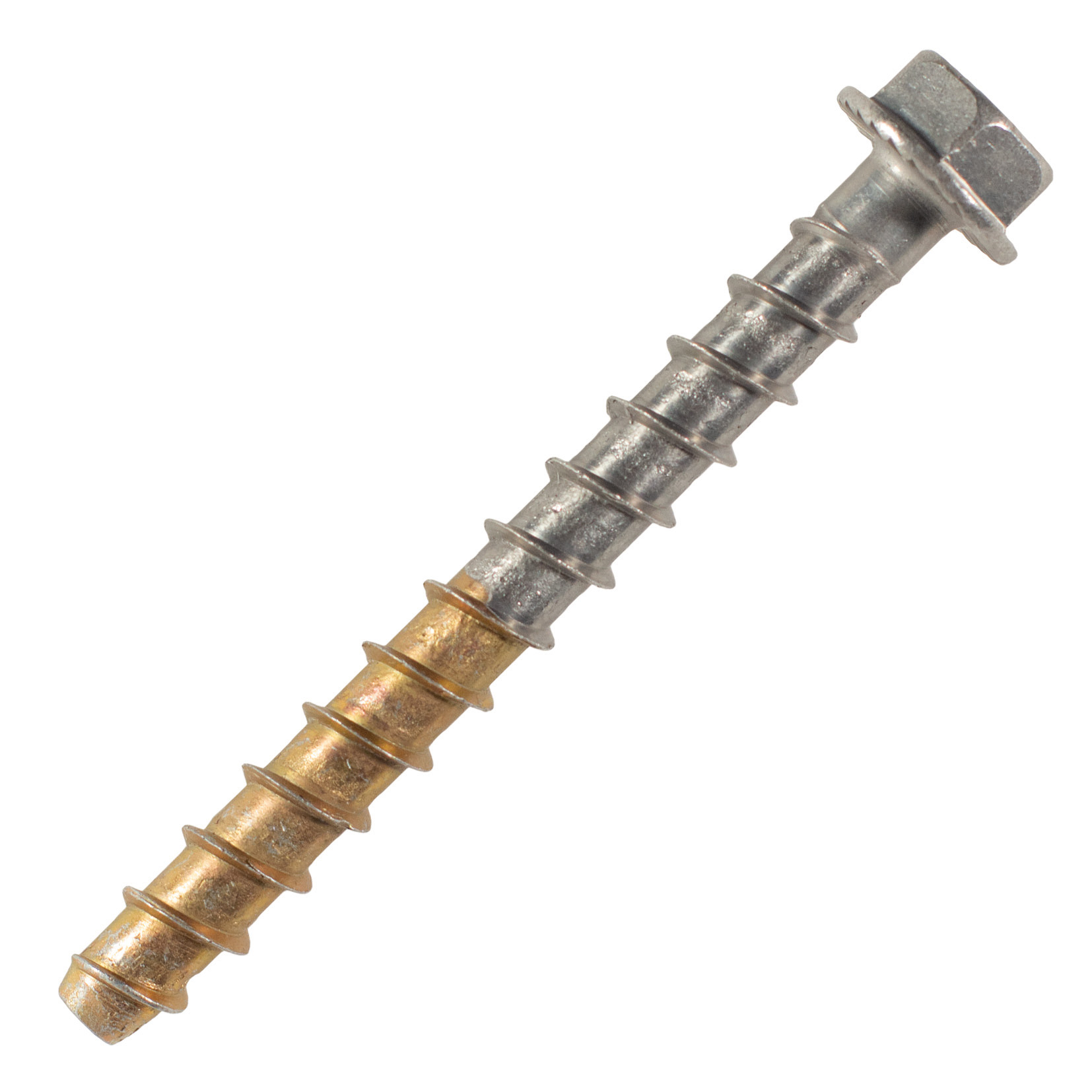

100 vis béton TH - ATE option 1 - INOX A4 - Ø6x45mm - SCELL-IT - A4-BT06045
Référence : S344A4BT06045
Découvrez 100 vis béton TH - ATE option 1 - INOX A4 - Ø6x45mm - SCELL-IT - A4-BT06045 disponible à l'achat
- Vis pour béton TH, idéal pour une fixation durable.
- Fabriquées en inox A4, résistantes à la corrosion.
- Dimensions : Ø6x45mm, adaptées à divers projets.
- Vendu par pack de 100, économique et pratique.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Ce lot comprend 100 vis béton TH de la gamme A4-BT06045, fabriquées par SCELL-IT en acier inoxydable A4 de haute qualité.
Ces vis sont conçues pour une fixation durable dans le béton, avec une tête hexagonale à embase facilitant la pose.
La fabrication bi-métal associe une vis en inox A4 conforme aux normes 1.4401 et 1.4404 selon EN 10263-5, garantissant une excellente résistance à la corrosion, à une pointe en acier haute résistance conforme à la norme EN 10263-4, assurant une pénétration aisée et un ancrage performant dans le béton.
Elles sont adaptées à des projets nécessitant des fixations solides et résistantes, notamment dans le béton fissuré ou non fissuré, validées par l’ETA option 1 (European Technical Approval).
Les applications typiques incluent la fixation d’étais tirant-poussant, de coffrages, garde-corps provisoires ou définitifs, équipements industriels, structures secondaires en bois ou métal telles que lisses et sabots, ainsi que chemins de câbles et bandes perforées.
Les dimensions de ces vis sont un diamètre de 6 mm et une longueur de 45 mm.
Les données techniques précises indiquent un diamètre nominal de 6 mm, un diamètre de perçage recommandé de 6 mm, un diamètre de passage dans les pièces à fixer de 9 mm, un pas de filetage de 4,45 mm et une longueur de pointe acier de 17 mm.
Le couple de serrage conseillé est de 20 N.m, avec un couple maximum à 120 N.m.
La pose s’effectue par perçage préalable avec une perceuse à percussion à la profondeur recommandée (h1).
Le trou doit être nettoyé par brossage métallique ou soufflage à l’air comprimé, répété trois fois.
La vis se visse ensuite à travers la pièce à fixer, idéalement avec une visseuse ou boulonneuse à chocs, en appliquant le couple de serrage suffisant pour assurer une fixation optimale.
Ces vis sont démontables, ce qui les rend particulièrement adaptées aux fixations temporaires.
Il est important de noter que la vis ne peut être utilisée qu’une seule fois, car les filets et la pointe carbure s’usent lors de la première mise en œuvre, ce qui compromettrait les performances en cas de réutilisation.
Les vis sont vendues en pack de 100, offrant une solution économique et pratique pour les professionnels.
Elles répondent aux normes européennes et disposent des certifications nécessaires pour garantir leur performance et sécurité en usage dans le béton fissuré et non fissuré.
En résumé, ce produit offre une solution fiable, rapide à poser, résistante à la corrosion et adaptée à de nombreuses applications industrielles et de construction dans le béton.
Caractéristiques techniques :
- Matière : acier inoxydable A4 (types 1.4401 et 1.4404 selon la norme EN 10263-5) pour la vis, pointe en acier selon norme EN 10263-4.
- Diamètre nominal : 6 mm, longueur totale 45 mm.
- Pointe en acier carbure assurant une pénétration aisée dans le béton.
- Pas de filetage : 4,45 mm.
- Couple de serrage recommandé : 20 N.m.
- Couple maximal d’installation avec boulonneuse à chocs : 120 N.m.
- Ouverture de clef : 10 mm.
- Diamètre passage dans les pièces à fixer : 9 mm.
- Diamètre de perçage recommandé : 6 mm.
- Profondeur de perçage recommandée (h1) : 80 mm.
- Profondeur d’ancrage effective (hef) : 70 mm.
- Épaisseur maximale de la pièce à fixer (tfix) : 5 mm.
- Longueur de la pointe acier : 17 mm.
Avantages :
- Fabrication bi-métal garantissant une excellente résistance à la corrosion grâce à l’acier inoxydable A4, avec une pointe en acier haute résistance pour une pénétration et un ancrage efficaces.
- Installation rapide et simple à la boulonneuse, sans transfert de forces d’expansion au support.
- Démontable, ce qui le rend idéal pour des fixations temporaires.
- Résistance optimale en traction et cisaillement, adaptée aux charges importantes.
- Conforme aux normes européennes avec l’approbation technique européenne ETA option 1, garantissant la fiabilité en béton fissuré et non fissuré.
- Compatible avec des applications variées : étais tirant-poussant, coffrages, garde-corps provisoires ou définitifs, équipements industriels, structures secondaires bois ou métalliques, chemins de câbles, bandes perforées.
Mise en œuvre :
- Nettoyer le trou de perçage en éliminant les poussières par brossage métallique ou soufflage à l’air comprimé, répéter 3 fois.
- Percer un trou à la profondeur recommandée avec une perceuse à percussion.
- Visser la vis à travers la pièce à fixer, de préférence avec une visseuse/boulonneuse à chocs en appliquant le couple de serrage recommandé.
- La vis est conçue pour une seule utilisation, la réutilisation n’étant pas recommandée en raison de l’usure des filets et de la pointe.
Performances :
- Charges admissibles calculées selon les coefficients de sécurité ETAG001, pour béton C20/25 à température comprise entre 24°C et 40°C.
- Résistance en traction pour Ø6 : 238 daN en béton non fissuré, 238 daN en béton fissuré.
- Résistance en cisaillement pour Ø6 : 306 daN en béton non fissuré, 153 daN en béton fissuré.
Cette vis béton A4-BT06045 allie robustesse, résistance à la corrosion et facilité d’installation, idéale pour des fixations durables ou temporaires dans des environnements exigeants.
- marque : Scell-it
- référence fournisseur : A4-BT06045
- type : vis béton tête hexagonale à embase
- matière : acier inoxydable A4 (normes 1.4401 et 1.4404 selon EN 10263-5)
- pointe : acier haute résistance conforme à la norme EN 10263-4
- diamètre nominal : 6 mm
- longueur : 45 mm
- diamètre de perçage recommandé : 6 mm
- diamètre de passage dans les pièces à fixer : 9 mm
- pas de filetage : 4,45 mm
- longueur de la pointe acier : 17 mm
- couple de serrage conseillé : 20 N.m
- couple maximum d'installation avec boulonneuse à chocs : 120 N.m
- norme et certification : ETA option 1 pour béton fissuré et non fissuré
- caractéristique bi-métal : vis en inox garantissant une excellente résistance à la corrosion, pointe en acier haute résistance pour une pénétration aisée et un ancrage performant dans le béton
- pose : perçage préalable avec perceuse à percussion, nettoyage du trou par brossage métallique ou soufflage à l’air comprimé répété trois fois, vissage avec visseuse ou boulonneuse à chocs
- usage : fixation durable dans le béton, adaptée aux fixations temporaires car démontable mais utilisable une seule fois
- applications typiques : étais tirant-poussant, coffrages, garde-corps provisoires ou définitifs, équipements industriels, structures secondaires en bois ou métal (lisses, sabots), chemins de câbles, bandes perforées
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les avantages techniques de la vis béton TH ATE option 1 en inox A4 ?
Cette vis est bi-métal, combinant un corps en acier inoxydable A4 conforme à la norme EN 10263-5, garantissant une excellente résistance à la corrosion, avec une pointe en acier haute résistance selon la norme EN 10263-4 pour une pénétration efficace dans le béton. Elle bénéficie d’une homologation européenne ETA Option 1, assurant sa performance dans du béton fissuré et non fissuré.
Comment s’effectue la mise en œuvre de cette vis béton ?
Le perçage doit être réalisé avec une perceuse à percussion à la profondeur recommandée (h1), suivi d’un nettoyage rigoureux du trou par brossage ou soufflage à l’air comprimé, répété trois fois. La vis se pose à travers la pièce à fixer avec une visseuse ou boulonneuse à choc, en respectant un couple de serrage de 20 N.m pour le diamètre 6 mm.
Quelles sont les performances en charges de service pour cette vis béton ?
Pour un béton C20/25 à 24°C, la résistance en traction est de 238 daN en béton fissuré et non fissuré, et la résistance en cisaillement est de 306 daN en béton non fissuré et 153 daN en béton fissuré. Ces valeurs sont calculées selon les coefficients de sécurité de l’ETAG001 appliqués aux valeurs caractéristiques des ETA.
Quelles sont les limites d’utilisation et précautions à respecter pour garantir les performances ?
La vis ne doit être utilisée qu’une seule fois, car les filets et la pointe en carbure s’usent lors de la première mise en œuvre, ce qui compromet les performances en cas de réutilisation. Il est également essentiel de respecter le couple de serrage recommandé et d’éliminer soigneusement les poussières du trou avant la pose.
Pour quels types d’applications cette vis est-elle particulièrement adaptée ?
Elle convient pour des fixations dans du béton fissuré et non fissuré, notamment pour les étais tirant-poussant, coffrages, garde-corps provisoires ou définitifs, équipements industriels, structures secondaires bois ou métalliques, chemins de câbles et bandes perforées.
