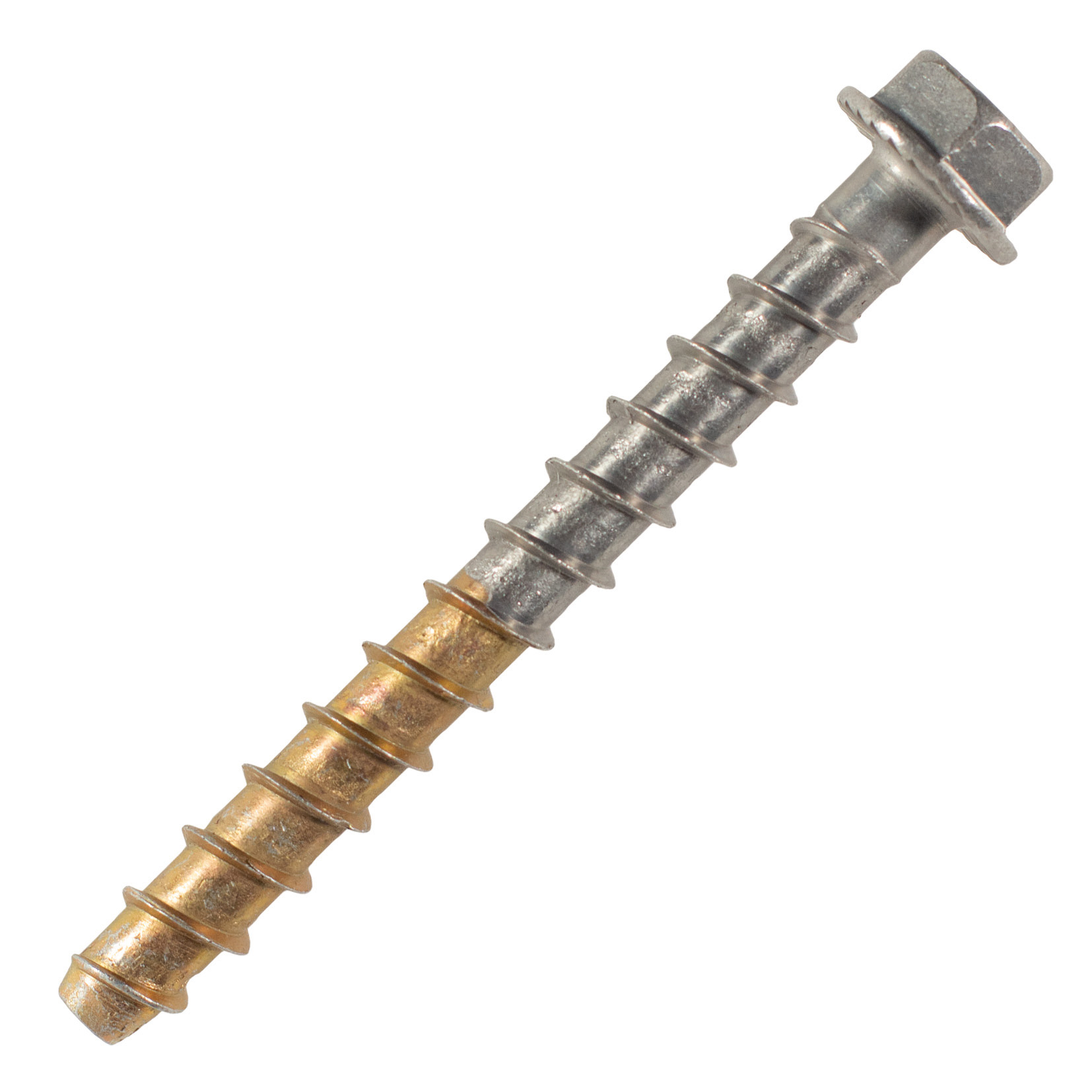

100 vis béton TH - ATE option 1 - INOX A4 - Ø6x75mm - SCELL-IT - A4-BT-H-06075
Référence : S344A4BTH06075
Découvrez 100 vis béton TH - ATE option 1 - INOX A4 - Ø6x75mm - SCELL-IT - A4-BT-H-06075 disponible à l'achat
- Fabrication bi-métal pour une durabilité accrue.
- Pointe en acier haute résistance pour une pénétration aisée.
- Pose simple et rapide à la boulonneuse.
- Démontable, idéale pour les fixations temporaires.
- Tenue optimale en traction et cisaillement.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
La vis béton TH - ATE option 1 en inox A4, de dimensions Ø6x75 mm, est une fixation bi-métal conçue pour offrir une excellente durabilité et performance dans le béton.
Elle est fabriquée avec une vis en acier inoxydable A4 (types 1.4401 et 1.4404 selon la norme EN 10263-5), assurant une résistance optimale à la corrosion.
La pointe est en acier haute résistance conforme à la norme EN 10263-4, ce qui garantit une pénétration aisée et un ancrage performant dans le béton.
Cette vis est destinée à des applications variées telles que les étais tirant-poussant, les coffrages, les garde-corps définitifs ou provisoires, l’équipement industriel, les structures secondaires en bois ou métal (lisses, sabots, etc.), ainsi que les chemins de câbles et bandes perforées.
La pose est simple et rapide, réalisée de préférence à la boulonneuse à chocs, avec un couple de serrage recommandé de 20 N.m pour ce modèle.
Le perçage du trou doit être effectué avec une perceuse à percussion à une profondeur de 80 mm (h1), avec un diamètre de perçage de 6 mm.
Un nettoyage rigoureux du trou par brossage métallique ou soufflage à l’air comprimé est conseillé, répété trois fois pour garantir la qualité de la fixation.
La vis est démontable, ce qui la rend idéale pour les fixations temporaires.
Elle ne transfère pas de forces d’expansion au matériau support, permettant une installation proche des bords et dans du béton fissuré ou non fissuré, conformément à l’ETA Option 1.
Les caractéristiques techniques précises comprennent un diamètre nominal de 6 mm, une longueur totale de 75 mm, un diamètre de passage dans la pièce à fixer de 9 mm, un diamètre de filetage maximal de 7,5 mm et une longueur de pointe acier de 17 mm.
Les performances en charge sont calculées pour un béton C20/25 à température ambiante (24°C à 40°C), avec une résistance en traction jusqu’à 238 daN et en cisaillement jusqu’à 514 daN en béton non fissuré.
Cette vis est conçue pour une seule utilisation, car les filets et la pointe en carbure s’usent lors de la première mise en œuvre, ce qui empêche de retrouver les performances initiales en cas de réutilisation.
En résumé, la vis béton TH - ATE option 1 inox A4 Ø6x75 mm SCELL-IT est une solution fiable, durable et performante pour des fixations en béton, alliant facilité de pose, démontabilité et résistance élevée à la corrosion et aux charges mécaniques.
La pose est simple et rapide à la boulonneuse ou visseuse à chocs, avec un couple de serrage recommandé variant de 20 à 80 N.m selon le diamètre (Ø6 à Ø12 mm). La vis est démontable, ce qui la rend idéale pour des fixations temporaires. Elle ne génère pas de forces d’expansion sur le matériau support, permettant une application proche des bords.
Les dimensions techniques pour le modèle Ø6x75 mm sont les suivantes : longueur totale 75 mm, épaisseur de la pièce à fixer 5 mm, profondeur de perçage 80 mm, profondeur d’ancrage 70 mm. Le diamètre de perçage est de 6 mm, avec un diamètre de passage dans la pièce à fixer de 9 mm. La longueur de la pointe acier est de 17 mm. La clé adaptée est de taille SW10.
Les performances mécaniques sont optimales avec des résistances importantes en traction (jusqu’à 238 daN en béton non fissuré) et en cisaillement (jusqu’à 514 daN). Ces valeurs sont calculées pour du béton C20/25 à une température comprise entre 24°C et 40°C, avec application des coefficients de sécurité ETAG001.
Applications typiques : étais tirant-poussant, coffrages, garde-corps définitifs ou provisoires, équipements industriels, structures secondaires en bois ou métal (lisses, sabots), chemins de câbles, bandes perforées.
La mise en œuvre requiert un nettoyage du trou de perçage par brossage métallique ou soufflage à l’air comprimé, répété trois fois, avant vissage à travers la pièce à fixer. La vis béton A4-BT-H est à usage unique, les filets et la pointe s’usant lors de la première installation, ce qui ne permet pas de garantir les performances en cas de réutilisation.
Le produit bénéficie des certifications européennes ETA Option 1 et de la classification au feu FB120.
En résumé, cette vis béton inox A4 offre une fixation fiable, résistante à la corrosion, rapide à poser, adaptée aux environnements exigeants et aux fixations temporaires ou définitives dans le béton fissuré ou non fissuré.
- matériau : acier inoxydable A4 types 1.4401 et 1.4404 selon norme EN 10263-5
- pointe en acier haute résistance conforme à la norme EN 10263-4
- diamètre nominal : 6 mm
- longueur totale : 75 mm
- diamètre de passage dans la pièce à fixer : 9 mm
- diamètre de filetage maximal : 7,5 mm
- longueur de la pointe acier : 17 mm
- couple de serrage recommandé : 20 N.m
- couple d’installation maxi avec boulonneuse à chocs : 120 N.m
- pose simple et rapide à la boulonneuse à chocs
- vis démontable, idéale pour fixations temporaires
- résistance en traction jusqu’à 238 daN en béton non fissuré
- résistance en cisaillement jusqu’à 514 daN en béton non fissuré
- perçage avec perceuse à percussion, profondeur 80 mm, diamètre 6 mm
- nettoyage du trou par brossage métallique ou soufflage à l’air comprimé, répété 3 fois
- ne transfère pas de forces d’expansion, utilisable proche des bords et dans béton fissuré ou non fissuré (ETA Option 1)
- référence fournisseur : A4-BT-H-06075
- fabrication bi-métal pour durabilité accrue
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la composition matérielle de la vis béton A4-BT-H ?
La vis est bi-métal : elle combine un corps en acier inoxydable A4 conforme à la norme EN 10263-5 (types 1.4401 et 1.4404) pour une excellente résistance à la corrosion, et une pointe en acier haute résistance selon la norme EN 10263-4, assurant une pénétration aisée dans le béton.
Comment se déroule la mise en œuvre de cette vis béton ?
Il faut d’abord percer un trou dans le béton à la profondeur recommandée (80 mm pour le modèle Ø6x75 mm), puis éliminer les poussières par brossage métallique ou soufflage à l’air comprimé, répété trois fois. La vis se visse ensuite à la boulonneuse ou visseuse à chocs en respectant un couple de serrage recommandé de 20 N.m (modèle Ø6x75 mm).
La vis est-elle réutilisable après une première pose ?
Non, la vis béton A4-BT-H est conçue pour une seule utilisation. Les filets et la pointe en acier s’usent lors de la première pose, ce qui empêche de retrouver les performances initiales en cas de réutilisation.
Quelles sont les performances mécaniques et les normes associées ?
Cette vis est certifiée ETA Option 1 pour béton fissuré et non fissuré (approbations européennes 18/0859 et 18/0860). Elle offre une tenue optimale avec des résistances importantes en traction et cisaillement, validées pour béton C20/25. Elle est également classée au feu FB120.
Dans quels types d’applications cette vis est-elle adaptée ?
Elle convient aux fixations temporaires ou durables dans le béton, notamment pour étais tirant-poussant, coffrages, garde-corps provisoires ou définitifs, équipements industriels, structures secondaires en bois ou métal, chemins de câbles et bandes perforées.
