100 vis de fixation directe huisserie - tête fraisée - acier zingué - Ø7,5x92mm - SCELL-IT - EX-91153175092
Référence : S344EX91153175092
Découvrez 100 vis de fixation directe huisserie - tête fraisée - acier zingué - Ø7,5x92mm - SCELL-IT - EX-91153175092 disponible à l'achat
- Montage rapide et facile sans cheville grâce au filetage spécial
- Aucune contrainte sur le matériau support, entraxe réduit
- Dépose possible pour un retrait simplifié
- Emprunte TORX pour une excellente transmission du couple
- Large gamme de longueurs disponibles, jusqu'à 400 mm
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les vis de fixation directe de la gamme BETASPEED offrent une solution technique fiable et rapide pour la fixation directe d’huisseries, sans recours à des chevilles.
Elles permettent un montage sûr et efficace sur tous types d’huisseries, qu’elles soient en bois, métal ou PVC.
Le filetage spécial assure une fixation sans contrainte sur le matériau support, permettant ainsi de réduire la distance au bord et l’entraxe.
La dépose des vis est possible, facilitant leur retrait si nécessaire.
L’emprunte TORX TX30 garantit une excellente transmission du couple lors du vissage, assurant un vissage précis et efficace.
Ces vis sont fabriquées en acier électrozingué avec un revêtement d’au moins 5 μm.
Une version en inox A4 est également disponible sous la référence A4-BTS.
Trois versions sont proposées selon l’application :
- une tête fraisée (BTS), recommandée notamment pour les huisseries aluminium ou PVC ;
- une tête fraisée laquée blanc (VFD-F) ;
- une version sans tête (VFD-R), destinée aux huisseries bois pour une fixation invisible.
Les applications principales incluent la fixation de châssis et huisseries, ainsi que la fixation d’équerres, sabots, lambourdes et contre-lattage.
Les matériaux supports compatibles sont le béton, les maçonneries pleines ou creuses, le béton cellulaire et les pierres naturelles de densité importante (des essais in situ sont recommandés dans ce dernier cas).
Concernant la mise en œuvre, il convient de percer au diamètre et à la profondeur adaptés, de nettoyer le trou, d’insérer la vis à travers la pièce à fixer puis de visser jusqu’à ce que la tête soit affleurante à la pièce.
Les dimensions pour la version tête fraisée vont de 42 mm à 402 mm de longueur, avec un diamètre constant de 7,5 mm.
Le filetage est total pour les longueurs jusqu’à 302 mm et partiel pour les longueurs supérieures.
Les charges admissibles, validées par des essais d’arrachement sur chantier, sont de 150 daN en béton, 100 daN en brique pleine, 80 daN en parpaing plein et 20 daN en brique creuse.

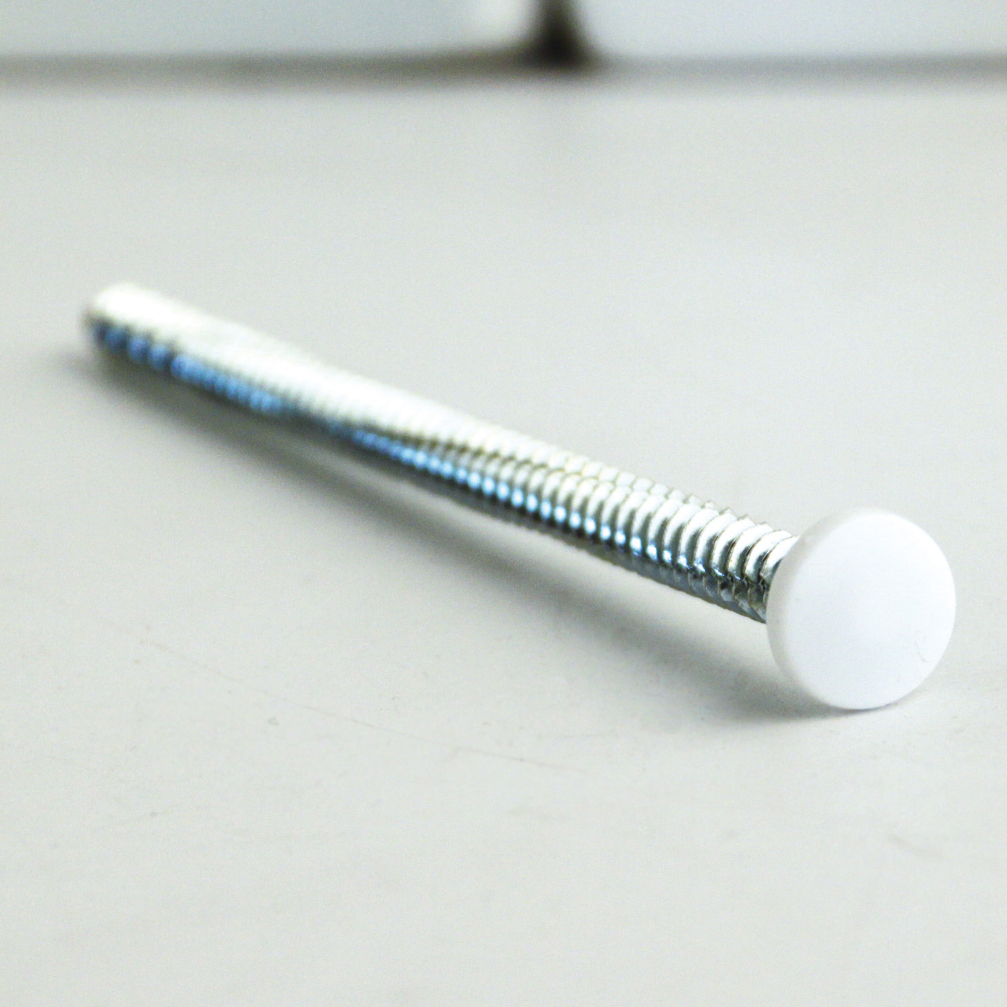

Pour une finition esthétique, des capuchons de différentes couleurs (RAL 8014, 9005, 9010) sont disponibles et assurent une bonne tenue grâce à l’emprunte TORX.
Ainsi, les vis BETASPEED constituent une solution polyvalente et performante, adaptée à une large gamme d’applications de fixation directe d’huisseries et éléments de construction.
La version à tête fraisée (BTS) est particulièrement recommandée pour les huisseries aluminium ou PVC, tandis que la version sans tête (VFD-R) assure une fixation invisible, adaptée aux huisseries bois. Une version tête fraisée laquée blanc (VFD-F) est également disponible.
L’emprunte TORX garantit une excellente transmission du couple lors du vissage, assurant un vissage précis et efficace. La vis peut être déposée si besoin, offrant une flexibilité d’utilisation.
Les dimensions proposées couvrent une large gamme de longueurs, de 40 à 400 mm, avec un diamètre de 7,5 mm pour le modèle présenté (référence EX-91153175092 correspondant à une longueur de 92 mm). Le filetage est total pour les longueurs jusqu’à 302 mm, et partiel pour les plus longues (372 à 402 mm).
Les caractéristiques dimensionnelles précises incluent un diamètre de perçage de 6 mm, une profondeur de perçage h1 de 40 mm minimum, une profondeur d’ancrage hef de 30 mm minimum, et une épaisseur maximale de la pièce à fixer tfix de 62 mm pour la version tête fraisée 92 mm.
Les charges admissibles, issues d’essais en traction et cisaillement, sont intégrées avec coefficients de sécurité. Par exemple, pour le béton, la charge admissible peut atteindre 150 daN, 100 daN pour la brique pleine, 80 daN pour la pierre naturelle, et 20 daN pour la brique creuse.
La mise en œuvre se fait en perçant au diamètre et à la profondeur recommandés, en nettoyant le trou, puis en insérant la vis à travers la pièce à fixer et en vissant jusqu’à ce que la tête soit affleurante.
La vis BETASPEED est disponible en plusieurs finitions et coloris, notamment des capuchons RAL 8014, RAL 9005, RAL 9010 pour les versions tête fraisée et tête laquée blanche, ainsi qu’en RAL 8014 pour la version sans tête, assurant une intégration esthétique selon les besoins.
En résumé, cette vis de fixation directe est un système performant, polyvalent et fiable, adapté aux fixations d’huisseries et éléments de construction sur divers supports, garantissant rapidité, solidité et facilité d’installation.
- matériau : acier électrozingué ≥ 5 μm (version inox A4 disponible sous la référence A4-BTS)
- versions : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F), sans tête (VFD-R)
- diamètre : 7,5 mm
- longueurs disponibles : de 42 mm à 402 mm
- filetage total pour longueurs jusqu’à 302 mm, filetage partiel pour longueurs supérieures
- emprunte : TORX TX30
- application : fixation directe d’huisseries bois, métal, PVC, fixation d’équerres, sabots, lambourdes, contre-lattage
- matériaux support compatibles : béton, maçonneries pleines ou creuses, béton cellulaire, pierres naturelles de densité importante (essais in situ recommandés)
- charges admissibles (essais d’arrachement chantier) : 150 daN en béton, 100 daN en brique pleine, 80 daN en parpaing plein, 20 daN en brique creuse
- perçage : diamètre 6 mm, profondeur adaptée selon longueur et fixation
- épaisseur maximale de la pièce à fixer : variable selon longueur de la vis (ex. 30 à 50 mm)
- référence fournisseur : EX-91153175092
- marque : BETASPEED
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux support compatibles avec ces vis de fixation directe ?
Ces vis sont compatibles avec le béton, les maçonneries pleines ou creuses, le béton cellulaire et les pierres naturelles de densité importante. Pour les pierres naturelles, il est recommandé de réaliser des essais in situ en se basant sur les données de montage des maçonneries pleines.
Comment se déroule la mise en œuvre de ces vis ?
Il faut percer au diamètre et à la profondeur recommandés, puis nettoyer le trou. La vis est insérée à travers la pièce à fixer et vissée jusqu’à fleur de la pièce. La vis est déposable, ce qui facilite un retrait ultérieur si nécessaire.
Quelles sont les caractéristiques spécifiques du filetage et de la tête de ces vis ?
Le filetage spécial permet un montage rapide et facile sans cheville, sans contrainte sur le matériau support. La tête est fraisée, adaptée notamment aux huisseries aluminium ou PVC. L’emprunte TORX assure une excellente transmission du couple de vissage.
Quelles sont les performances de charge admissibles en fonction des matériaux ?
Les charges admissibles validées par essais chantier sont de 150 daN en béton, 100 daN en brique pleine, 80 daN en parpaing plein et 20 daN en brique creuse, pour une profondeur d’ancrage standard. Ces valeurs intègrent les coefficients de sécurité.
Quels sont les avantages techniques de cette gamme de vis BETASPEED ?
Cette gamme offre un montage rapide et sûr sans cheville, une réduction des contraintes sur le support permettant des entraxes et distances au bord réduits, une possibilité de dépose, une large gamme de longueurs de 40 à 400 mm, ainsi qu’une transmission optimale du couple grâce à l’emprunte TORX.
