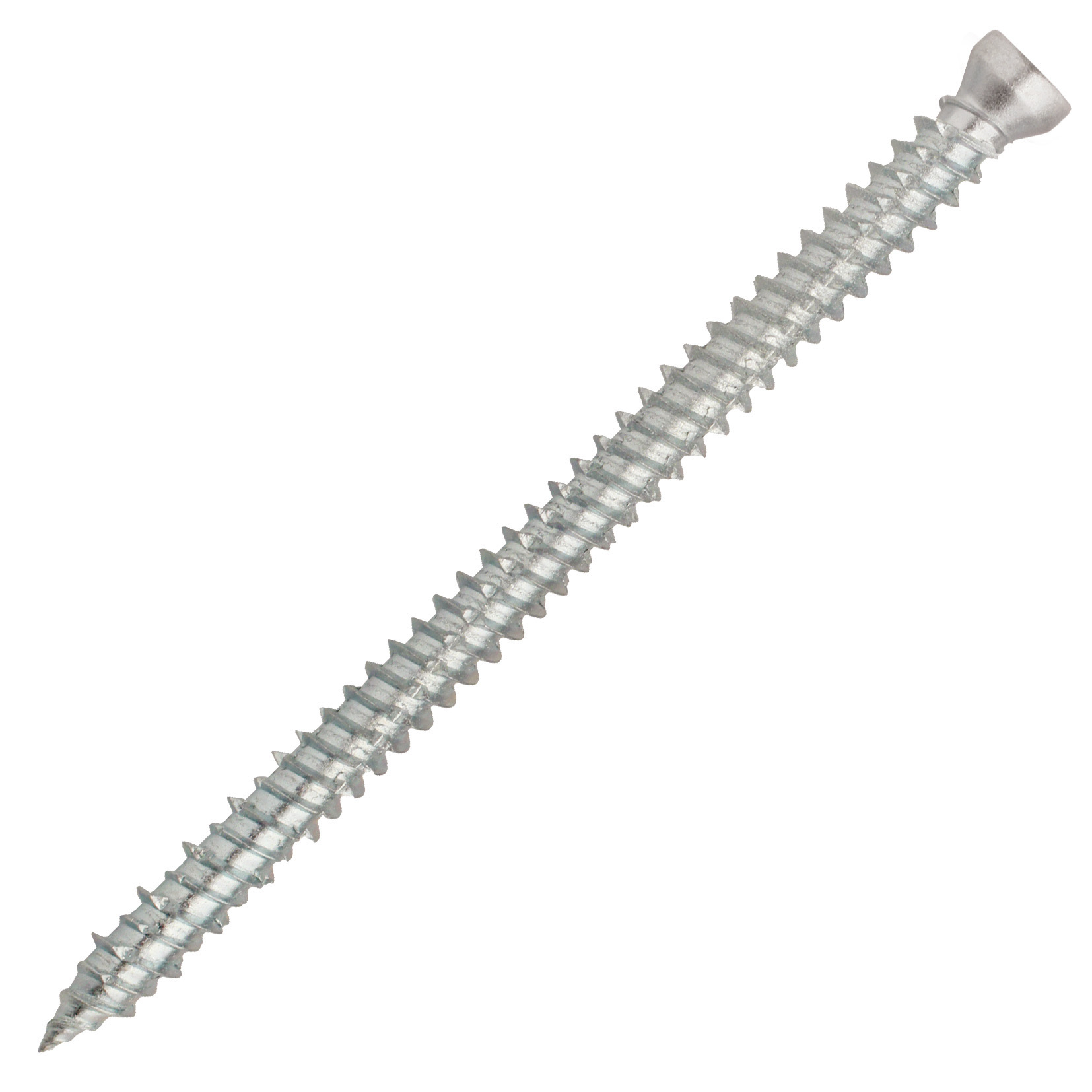

100 vis de fixation directe huisserie - tête réduite - acier zingué - Ø7,5x102mm - SCELL-IT - VFD75102R
Référence : S344VFD75102R
Découvrez 100 vis de fixation directe huisserie - tête réduite - acier zingué - Ø7,5x102mm - SCELL-IT - VFD75102R disponible à l'achat
- Montage rapide et facile, sans cheville requise.
- Filetage spécial pour minimiser les contraintes sur le matériau.
- Dépose facile après installation.
- Emprunte TORX pour une meilleure transmission du couple.
- Disponible en différentes longueurs, de 40 à 400 mm.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les 100 vis de fixation directe huisserie SCELL-IT, modèle VFD75102R, sont spécialement conçues pour un montage rapide et facile sans cheville, grâce à un filetage spécial qui minimise les contraintes sur le matériau support.
Ce filetage permet une mise en œuvre sans contrainte, réduisant ainsi les distances au bord et les entraxes.
Ces vis sont fabriquées en acier électrozingué avec une épaisseur de zingage d’au moins 5 μm, garantissant une bonne résistance à la corrosion.
La tête réduite est équipée d’une empreinte TORX, assurant une excellente transmission du couple lors du vissage et facilitant ainsi l’installation.
La vis peut être déposée après installation, offrant une flexibilité en cas de besoin.
La gamme propose des longueurs variées, allant de 40 à 400 mm, permettant de s’adapter à de nombreuses applications.
Ces vis sont destinées principalement à la fixation directe de tous types d’huisseries, qu’elles soient en bois, métal ou PVC.
La version sans tête (VFD-R) est recommandée pour les huisseries bois, offrant une fixation invisible.
La version tête fraisée laquée blanc (VFD-F) est adaptée aux huisseries aluminium ou PVC.
Ces vis conviennent également à la fixation d’équerres, sabots, lambourdes et contre-lattage.
Les matériaux supports compatibles incluent le béton, les maçonneries pleines et creuses, le béton cellulaire ainsi que les pierres naturelles de densité importante, pour lesquelles des essais in situ sont recommandés.
Pour la mise en œuvre, il est nécessaire de percer un trou au diamètre de 6 mm et à une profondeur minimale de 40 mm, puis de nettoyer ce trou.
Ensuite, la vis doit être insérée à travers la pièce à fixer, dont l’épaisseur maximale peut atteindre 42 mm, avant d’être vissée jusqu’à ce que la tête soit affleurante.
Les dimensions techniques précisent un diamètre de 7,5 mm pour la vis, avec une longueur totale de 102 mm pour ce modèle précis.
Le diamètre de perçage recommandé est de 6 mm, avec une profondeur d’ancrage minimale de 30 mm.
Les charges admissibles issues d’essais chantier sont de 150 daN en béton, 100 daN en brique pleine, 80 daN en parpaing plein et 20 daN en brique creuse, coefficients de sécurité inclus.
Des produits complémentaires, tels que des capuchons de couleur RAL 8014, 9005 et 9010, sont disponibles pour s’adapter aux vis avec tête fraisée ou laquée, assurant une finition esthétique.
Cette vis est un produit fiable et performant, offrant une fixation sûre, rapide et esthétique pour une large gamme d’applications dans le domaine du bâtiment et de la menuiserie.
Ces vis sont fabriquées en acier électrozingué avec un revêtement d’au moins 5 μm. Une version inox A4 est également disponible sous la référence A4-BTS. Elles existent en plusieurs versions : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F) et sans tête (VFD-R). La version tête fraisée est recommandée pour les huisseries aluminium et PVC, tandis que la version sans tête est destinée aux huisseries bois pour une fixation invisible.
Les matériaux supports compatibles sont le béton, les maçonneries pleines ou creuses, le béton cellulaire, ainsi que les pierres naturelles de densité importante (dans ce cas, des essais in situ sont conseillés en utilisant les données de maçonnerie pleine).
Le vissage s’effectue avec une empreinte TORX garantissant une excellente transmission du couple, assurant ainsi une pose facile et rapide. La gamme propose des longueurs de vis allant de 40 à 400 mm, avec un diamètre de 7,5 mm pour le modèle présenté (référence VFD75102R correspondant à une longueur de 102 mm).
Les dimensions précises de la vis (version tête réduite acier zingué Ø7,5x102 mm) sont conformes aux tolérances suivantes : diamètre 7,5 mm (±0,1), longueur 102 mm (±1,5), avec un filetage total. La profondeur d’ancrage recommandée (hef) est de 72 mm minimum, la profondeur de perçage (h1) est de 40 mm minimum, et l’épaisseur maximale de la pièce à fixer (tfix) est de 42 mm. Le perçage se réalise au diamètre 6 mm.
Les charges admissibles, issues d’essais sur chantier et incluant les coefficients de sécurité, sont de 150 daN en traction pour le béton, 100 daN pour la brique pleine, 80 daN pour la pierre naturelle dense, et 20 daN pour la brique creuse.
La mise en œuvre requiert de percer le matériau support au diamètre et à la profondeur indiqués, de nettoyer le trou, puis d’insérer la vis à travers la pièce à fixer avant de la visser jusqu’à ce qu’elle soit affleurante.
Cette vis assure une fixation fiable, rapide et propre sans contrainte sur le matériau support, avec une large gamme de longueurs adaptées à diverses applications. Elle convient particulièrement pour la fixation directe d’huisseries et éléments de construction sur béton, maçonneries et pierres naturelles.
- marque : scell-it
- matériau : acier électrozingué avec épaisseur de zingage ≥ 5 μm
- type de tête : tête réduite avec empreinte torx
- référence fournisseur : VFD75102R
- diamètre de la vis : 7,5 mm
- longueur totale : 102 mm
- filetage : total
- diamètre de perçage recommandé : 6 mm
- profondeur de perçage minimale (h1) : 40 mm
- profondeur d’ancrage minimale (hef) : 30 mm
- épaisseur maximale de la pièce à fixer (tfix) : 42 mm
- compatibilité matériaux support : béton, maçonneries pleines et creuses, béton cellulaire, pierres naturelles de densité importante (essais in situ recommandés)
- charge admissible en béton : 150 daN
- charge admissible en brique pleine : 100 daN
- charge admissible en parpaing plein : 80 daN
- charge admissible en brique creuse : 20 daN
- avantages : montage rapide et facile sans cheville, filetage spécial minimisant les contraintes sur le matériau, dépose possible, excellente transmission du couple grâce à l’empreinte torx
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec ces vis de fixation directe ?
Ces vis sont adaptées à la fixation directe sur béton, maçonneries pleines ou creuses, béton cellulaire et pierres naturelles de densité importante (avec essais in situ recommandés pour ces dernières). Elles conviennent aussi bien pour les huisseries en bois, métal ou PVC, ainsi que pour la fixation d’équerres, sabots, lambourdes et contre-lattage.
Quelles sont les caractéristiques techniques principales de la vis SCELL-IT VFD75102R ?
Cette vis en acier électrozingué a un diamètre de 7,5 mm et une longueur totale de 102 mm avec un filetage total. Elle possède une tête réduite sans tête apparente (version sans tête VFD-R), une empreinte TORX TX30 pour une transmission optimale du couple, une profondeur d’ancrage recommandée de 72 mm et une épaisseur maximale de pièce à fixer de 42 mm.
Comment se déroule la mise en œuvre de ces vis de fixation directe ?
Il faut percer un trou au diamètre et à la profondeur recommandés, puis le nettoyer. Ensuite, insérer la vis à travers la pièce à fixer dans le trou foré et visser jusqu’à ce que la tête soit affleurante à la pièce. L’empreinte TORX facilite le vissage en garantissant une bonne transmission du couple.
Quelles sont les charges admissibles pour cette vis selon le matériau support ?
Les charges admissibles, issues d’essais chantier avec coefficients de sécurité inclus, sont de 150 daN en traction sur béton, 100 daN sur brique pleine, 80 daN sur parpaing plein et 20 daN sur brique creuse.
Quels avantages offre le filetage spécial de cette vis ?
Le filetage spécial permet un montage rapide et facile sans cheville, en minimisant les contraintes dans le matériau support. Cela autorise des distances au bord et des entraxes réduits, tout en permettant une dépose possible pour maintenance ou remplacement.
