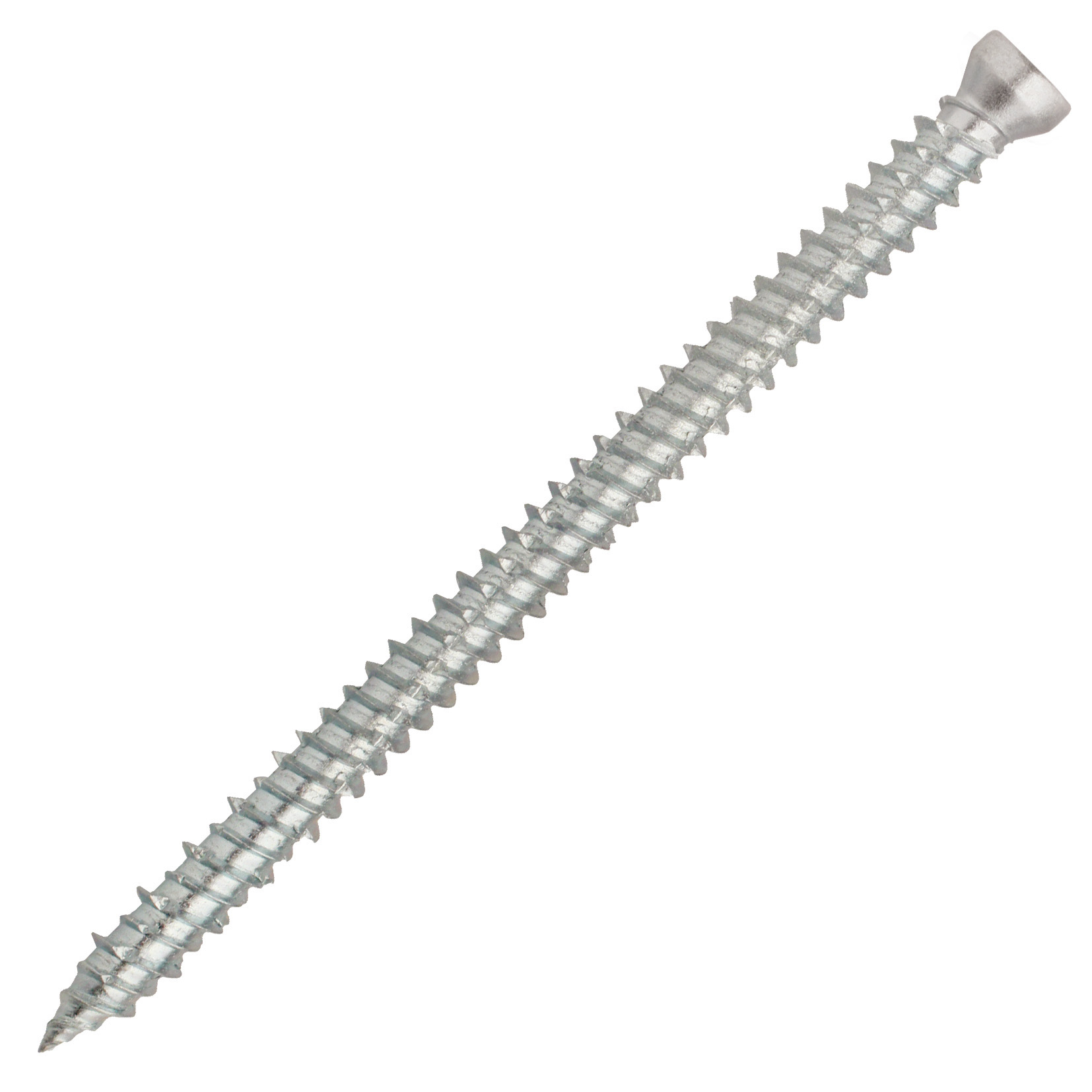

100 vis de fixation directe huisserie - tête réduite - acier zingué - Ø7,5x132mm - SCELL-IT - VFD75132R
Référence : S344VFD75132R
Découvrez 100 vis de fixation directe huisserie - tête réduite - acier zingué - Ø7,5x132mm - SCELL-IT - VFD75132R disponible à l'achat
- Montage rapide et facile sans cheville grâce au filetage.
- Aucune contrainte sur le matériau support, entraxe réduits.
- Dépose possible pour un démontage simplifié.
- Emprunte TORX pour une meilleure transmission du couple.
- Disponible en plusieurs longueurs, de 40 à 400 mm.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les vis de fixation directe de la gamme BETASPEED sont conçues pour un montage rapide, facile et sûr sans utilisation de cheville, grâce à leur filetage spécial.
Elles permettent une fixation directe sur tous types d’huisseries, notamment en bois, métal et PVC.
La version à tête fraisée est recommandée pour les huisseries aluminium ou PVC, tandis que la version sans tête est idéale pour une fixation invisible sur huisseries bois.
Ces vis conviennent également à la fixation d’équerres, sabots, lambourdes et contre-lattage.
Fabriquées en acier électrozingué avec un revêtement d’au moins 5 μm, elles existent aussi en version inox A4 (référence A4-BTS).
Les différentes versions disponibles sont : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F) et sans tête (VFD-R).
Les matériaux support compatibles comprennent le béton, les maçonneries pleines et creuses, le béton cellulaire ainsi que les pierres naturelles de densité importante (avec essais in situ recommandés pour ces dernières).
Leur filetage spécial garantit l’absence de contraintes dans le matériau support lors de la mise en œuvre, permettant ainsi de réduire les distances au bord et les entraxes.
L’emprunte TORX assure une excellente transmission du couple lors du vissage, facilitant le montage.
La dépose des vis est possible, simplifiant le démontage si nécessaire.
La gamme propose une très large variété de longueurs, allant de 40 à 400 mm.
Concernant les dimensions, pour la version à tête fraisée et tête fraisée laquée blanc, les longueurs varient de 42 mm à 302 mm avec filetage total, et de 372 mm à 402 mm avec filetage partiel.
Pour la version sans tête, les longueurs vont de 42 mm à 302 mm avec filetage total.
Le diamètre des vis est de 7,5 mm avec une tolérance de ±0,1 mm.
Les caractéristiques techniques précises incluent une profondeur de perçage standard de 40 mm, une profondeur d’ancrage minimale de 30 mm et une épaisseur maximale de la pièce à fixer variable selon la longueur de la vis.
Les vis disposent d’une empreinte TX30 et d’une tête de 11,3 mm de diamètre pour les versions à tête.
Les charges admissibles, issues d’essais sur chantier, sont de 150 daN en traction pour le béton, 100 daN pour la brique pleine, 80 daN pour la pierre naturelle et 20 daN pour la brique creuse.
Le montage s’effectue en perçant un trou au diamètre et à la profondeur recommandés, en nettoyant le trou, puis en insérant la vis à travers la pièce à fixer avant de visser jusqu’à ce que la tête soit affleurante.
Des produits complémentaires sont disponibles, notamment des capuchons de finition colorés selon plusieurs teintes RAL (8014, 9005, 9010) adaptés aux versions à tête fraisée et sans tête.
Ces vis garantissent un montage rapide, fiable et esthétique, adaptées aux professionnels recherchant une solution de fixation directe performante pour huisseries et éléments de construction.
Elles existent en plusieurs versions : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F), et sans tête (VFD-R). La version tête fraisée est recommandée pour les huisseries aluminium ou PVC, tandis que la version sans tête permet une fixation invisible, particulièrement adaptée aux huisseries bois. Ces vis sont destinées à la fixation de châssis, huisseries, équerres, sabots, lambourdes et contre-lattage.
Les matériaux supports compatibles comprennent le béton, les maçonneries pleines et creuses, le béton cellulaire ainsi que les pierres naturelles de densité importante (avec essais in situ recommandés dans ce dernier cas).
La gamme couvre des longueurs de 40 à 400 mm, avec un diamètre de 7,5 mm pour la référence VFD75132R qui correspond à une vis de 132 mm de long. Le filetage est total pour cette longueur. Les dimensions précises sont : diamètre extérieur 7,5 mm (±0,1 mm), diamètre du perçage 6 mm, profondeur de perçage minimale 40 mm, profondeur d’ancrage minimale 102 mm, et épaisseur maximale de la pièce à fixer 50 mm.
Les charges admissibles issues d’essais d’arrachement en chantier sont de 150 daN en traction sur béton, 100 daN sur brique pleine, 80 daN sur parpaing plein et 20 daN sur brique creuse, coefficients de sécurité inclus.
La mise en œuvre consiste à percer au diamètre et à la profondeur indiqués, nettoyer le trou, insérer la vis à travers la pièce à fixer puis visser jusqu’à ce que la tête soit affleurante. La gamme offre une grande polyvalence grâce à ses différentes versions de tête et longueurs, ainsi qu’une excellente tenue mécanique et une facilité d’installation.
Chaque vis est fabriquée en acier électrozingué, garantissant une bonne résistance à la corrosion pour les applications courantes. Le conditionnement individuel ou en lot n’est pas spécifié comme pertinent dans ce contexte.
Cette vis est idéale pour des fixations directes sur matériaux durs sans utilisation de cheville, avec une performance fiable et une installation facilitée par l’emprunte TORX.
- matériau : acier électrozingué ≥ 5 μm
- versions : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F), sans tête (VFD-R)
- diamètre : 7,5 mm ± 0,1 mm
- longueur : 132 mm (filetage total)
- profondeur de perçage standard (h1) : 40 mm
- profondeur d’ancrage minimale (hef) : 30 mm
- épaisseur maximale de la pièce à fixer : variable selon longueur de la vis
- empreinte : TORX TX30
- diamètre tête : 11,3 mm (versions à tête)
- charge admissible en traction : 150 daN béton, 100 daN brique pleine, 80 daN pierre naturelle, 20 daN brique creuse
- référence fournisseur : VFD75132R
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux support compatibles avec ces vis de fixation directe ?
Ces vis sont adaptées au béton, aux maçonneries pleines et creuses, au béton cellulaire ainsi qu’aux pierres naturelles de densité importante, en recommandant des essais in situ dans ce dernier cas. Elles conviennent à une large gamme de supports courants en bâtiment.
Quelle est la particularité du filetage de ces vis et quels avantages cela apporte-t-il ?
Le filetage est total et spécial, permettant un montage rapide et facile sans cheville. Cette conception évite toute contrainte dans le matériau support, ce qui permet de réduire les distances au bord et les entraxes entre fixations.
Comment se déroule la mise en œuvre de ces vis de fixation directe ?
Il faut percer au diamètre et à la profondeur recommandés, nettoyer le trou, insérer la vis à travers la pièce à fixer, puis visser jusqu’à fleur de la pièce. L’empreinte TORX TX30 garantit une bonne transmission du couple lors du vissage.
Quelles sont les différentes versions de ces vis et leurs usages spécifiques ?
Trois versions sont disponibles : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F) et sans tête (VFD-R). La tête fraisée est recommandée pour les huisseries aluminium ou PVC, tandis que la version sans tête, invisible, est préconisée pour les huisseries bois.
Quelles sont les charges admissibles et la profondeur d’ancrage recommandée pour la vis Ø7,5x132 mm ?
La profondeur d’ancrage minimale est de 102 mm. Les charges admissibles sont environ 150 daN en traction sur béton, 100 daN sur brique pleine, 80 daN sur parpaing plein et 20 daN sur brique creuse, incluant les coefficients de sécurité issus d’essais chantier.
