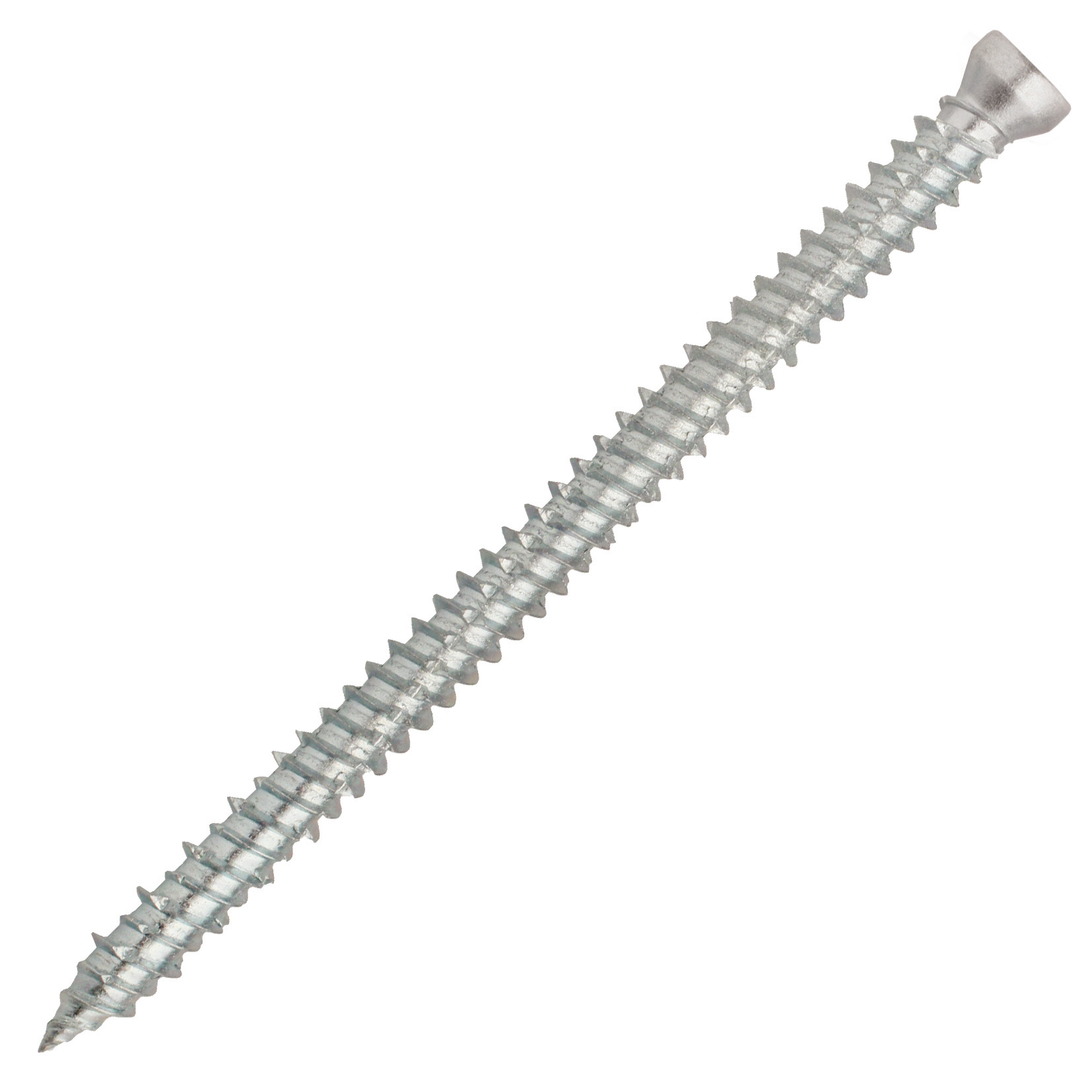

100 vis de fixation directe huisserie - tête réduite - acier zingué - Ø7,5x152mm - SCELL-IT - VFD75152R
Référence : S344VFD75152R
Découvrez 100 vis de fixation directe huisserie - tête réduite - acier zingué - Ø7,5x152mm - SCELL-IT - VFD75152R disponible à l'achat
- Montage rapide et facile sans cheville grâce au filetage spécial
- Aucune contrainte dans le matériau support lors de l'usage
- Distance au bord et entraxe réduits pour plus de flexibilité
- Emprunte TORX pour une excellente transmission du couple
- Large gamme de longueurs disponibles, de 40 à 400 mm
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les 100 vis de fixation directe huisserie SCELL-IT, modèle VFD75152R, sont spécialement conçues pour un montage rapide et sûr sans utilisation de cheville grâce à leur filetage total et spécial.
Fabriquées en acier électrozingué avec un revêtement d'au moins 5μm, ces vis offrent une excellente résistance à la corrosion.
Elles présentent une tête réduite avec un diamètre nominal de 7,5 mm (tolérance ±0,1 mm) et une longueur totale de 152 mm.
Le filetage total permet une fixation directe efficace sur divers matériaux supports tels que béton, maçonneries pleines ou creuses, béton cellulaire et pierres naturelles denses.
Ces vis assurent une fixation fiable et rapide de tous types d’huisseries en bois, métal ou PVC, ainsi que la fixation d’équerres, sabots, lambourdes ou contre-lattage.
L’emprunte TORX intégrée garantit une transmission optimale du couple de vissage, facilitant la pose et assurant une meilleure tenue.
La dépose de la vis est possible, offrant une solution réversible.
Les dimensions recommandées pour l’installation sont un diamètre de perçage de 6 mm, une profondeur de perçage minimale de 40 mm, une profondeur d’ancrage recommandée de 122 mm et une épaisseur maximale de la pièce à fixer de 92 mm.
La mise en œuvre s’effectue en perçant au diamètre et à la profondeur recommandés, en nettoyant le trou, puis en insérant la vis à travers la pièce à fixer avant de visser jusqu’à fleur.
Les charges admissibles validées par des essais sur chantier sont de 150 daN en traction sur béton, 100 daN sur brique pleine, 80 daN sur parpaing plein et 20 daN sur brique creuse.
Cette vis appartient à une gamme étendue de longueurs allant de 40 à 400 mm, permettant une adaptation à de nombreuses applications.
Des produits complémentaires tels que des capuchons de finition disponibles en différentes teintes RAL (8014, 9005, 9010) assurent une esthétique soignée.
En résumé, la vis de fixation directe SCELL-IT en acier zingué est une solution performante, polyvalente et facile à poser pour la fixation d’huisseries et d’éléments de construction sur divers matériaux supports.
Ces vis sont fabriquées en acier électrozingué avec un revêtement d’au moins 5 μm. Elles existent en plusieurs versions : tête fraisée, tête fraisée laquée blanc et sans tête (version VFD-R pour une fixation invisible, recommandée pour les huisseries bois).
Leur filetage total garantit une excellente tenue dans divers matériaux supports tels que le béton, la maçonnerie pleine ou creuse, le béton cellulaire et les pierres naturelles de forte densité (avec essais in situ recommandés dans ce dernier cas). La conception de la vis évite toute contrainte dans le matériau support, ce qui permet de réduire la distance au bord et l’entraxe.
L’emprunte TORX assure une transmission optimale du couple de vissage, facilitant la pose et la dépose des vis. La gamme propose une très large variété de longueurs, de 40 mm à 400 mm, adaptées à différentes applications.
Les dimensions précises pour la vis Ø7,5x152 mm comprennent un diamètre de perçage de 6 mm, une profondeur d’ancrage (hef) de 122 mm minimum, une profondeur de perçage (h1) de 152 mm, et une épaisseur maximale de la pièce à fixer (tfix) de 92 mm. Le filetage est total sur cette longueur.
Les charges admissibles issues d’essais en traction et cisaillement sont de l’ordre de 150 daN en béton, 100 daN en brique pleine, 80 daN en parpaing plein, et 20 daN en brique creuse, coefficients de sécurité inclus.
La mise en œuvre consiste à percer au diamètre et à la profondeur recommandés, nettoyer le trou, insérer la vis à travers la pièce à fixer puis visser jusqu’à ce qu’elle soit affleurante.
Cette vis garantit un montage fiable, rapide et propre, adaptée aux exigences des fixations directes d’huisseries et éléments de construction légers.
- matériau : acier électrozingué avec revêtement ≥ 5μm
- type de filetage : total
- diamètre nominal : 7,5 mm (tolérance ±0,1 mm)
- longueur totale : 152 mm
- tête : tête réduite
- emprunte : TORX TX30
- profondeur de perçage recommandée (h1) : 152 mm
- profondeur d’ancrage recommandée (hef) : 122 mm
- épaisseur maximale de la pièce à fixer (tfix) : 92 mm
- résistance à la corrosion : revêtement électrozingué d’au moins 5μm
- applications : fixation directe d’huisseries bois, métal ou PVC, fixation d’équerres, sabots, lambourdes, contre-lattage
- charge admissible en traction : 150 daN sur béton, 100 daN sur brique pleine, 80 daN sur parpaing plein, 20 daN sur brique creuse
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux support compatibles avec ces vis de fixation directe ?
Ces vis conviennent pour le béton, les maçonneries pleines et creuses, le béton cellulaire ainsi que les pierres naturelles de densité importante. Pour les pierres naturelles, il est recommandé de réaliser des essais in situ en utilisant les données de montage des maçonneries pleines.
Quelle est la particularité du filetage de ces vis et quels avantages en découlent ?
Le filetage spécial permet un montage rapide et facile sans cheville, sans générer de contraintes dans le matériau support. Cela autorise des distances au bord et des entraxes réduits, offrant ainsi plus de flexibilité lors de la fixation.
Comment se déroule la mise en œuvre de ces vis de fixation directe ?
Il faut percer au diamètre et à la profondeur recommandés, nettoyer le trou, insérer la vis à travers la pièce à fixer, puis visser jusqu’à ce que la tête soit affleurante. La vis peut être déposée si nécessaire.
Quelles sont les caractéristiques techniques spécifiques de la vis Ø7,5x152 mm ?
Cette vis a un filetage total, une profondeur d’ancrage minimale (hef) de 122 mm, une profondeur de perçage (h1) de 152 mm, et peut fixer une pièce d’une épaisseur maximale de 92 mm. Le diamètre de perçage recommandé est de 6 mm.
Quels types de têtes sont disponibles et comment choisir selon le type d’huisserie ?
Trois versions existent : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F) et sans tête (VFD-R). La tête fraisée est recommandée pour les huisseries aluminium ou PVC, tandis que la version sans tête est préconisée pour les huisseries bois afin d’obtenir une fixation invisible.
Quelle est la tenue mécanique admissible de ces vis en béton ?
Les charges admissibles, issues d’essais sur chantier, sont intégrées avec coefficients de sécurité. Par exemple, en béton, la charge admissible est de 150 daN en traction ou cisaillement pour la profondeur d’ancrage standard.
Comment l’emprunte TORX améliore-t-elle la pose de ces vis ?
L’emprunte TORX garantit une excellente transmission du couple lors du vissage, ce qui facilite une pose efficace et réduit le risque d’arrachement ou de glissement de l’outil.
