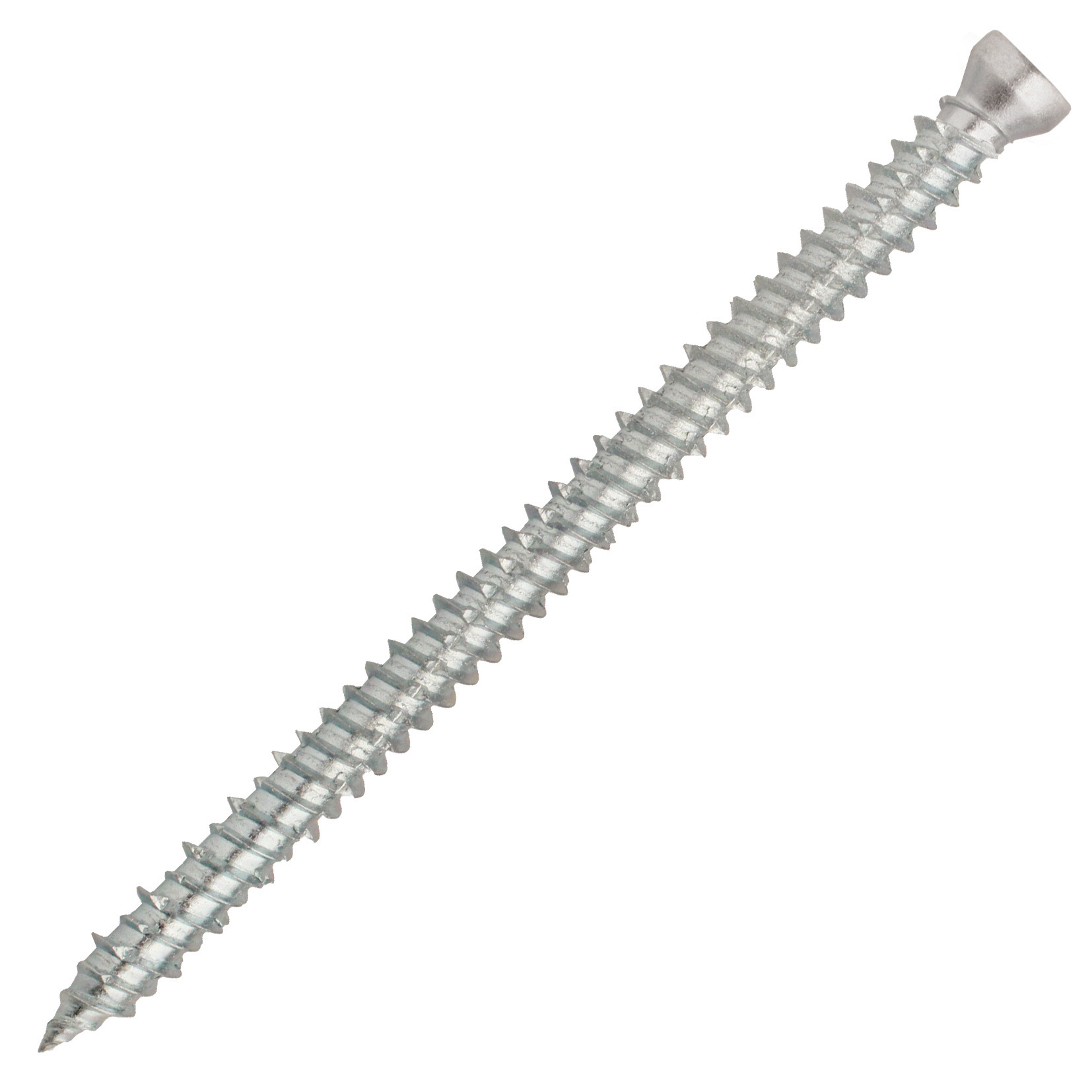

100 vis de fixation directe huisserie - tête réduite - acier zingué - Ø7,5x72mm - SCELL-IT - EX-91157175072
Référence : S344EX91157175072
Découvrez 100 vis de fixation directe huisserie - tête réduite - acier zingué - Ø7,5x72mm - SCELL-IT - EX-91157175072 disponible à l'achat
- Montage rapide sans cheville grâce au filetage spécial.
- Aucune contrainte sur le matériau lors de l'utilisation.
- Distance au bord et entraxe réduits pour une installation facile.
- Emprunte TORX pour une transmission optimale du couple.
- Disponible dans une large gamme de longueurs.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les vis de fixation directe de la gamme BETASPEED sont conçues pour un montage rapide, facile et sûr sans utilisation de cheville, grâce à leur filetage spécial.
Elles permettent une fixation directe de tous types d’huisseries, qu’elles soient en bois, métal ou PVC.
Le montage n’exerce aucune contrainte sur le matériau support, ce qui permet de réduire les distances au bord et les entraxes.
Ces vis sont déposables et leur empreinte TORX garantit une excellente transmission du couple lors du vissage.
La gamme propose une très large variété de longueurs, allant de 40 mm à 400 mm selon les références.
Ces vis sont fabriquées en acier électrozingué avec un revêtement d’au moins 5 μm.
Une version en inox A4 est également disponible sous la référence A4-BTS.
Trois versions sont proposées :
- une tête fraisée (BTS), recommandée pour les huisseries aluminium ou PVC ;
- une tête fraisée laquée blanc (VFD-F) ;
- une version sans tête (VFD-R), préconisée pour une fixation invisible sur huisseries bois.
Les vis BETASPEED conviennent pour la fixation de châssis, huisseries, équerres, sabots, lambourdes et contre-lattage.
Elles peuvent être utilisées sur des matériaux supports variés tels que le béton, les maçonneries pleines ou creuses, le béton cellulaire et les pierres naturelles denses (avec essais in situ recommandés pour ces dernières).
La mise en œuvre s’effectue en perçant un trou au diamètre et à la profondeur recommandés, en nettoyant le trou, puis en insérant la vis à travers la pièce à fixer avant de visser jusqu’à ce que la tête soit affleurante.
Les dimensions précises pour la version tête réduite en acier zingué sont un diamètre de 7,5 mm avec une longueur standard de 72 mm pour le modèle présenté.
Les tolérances dimensionnelles sont maîtrisées, notamment pour le diamètre (±0,1 mm) et la longueur (±1,5 mm).
Les charges admissibles, issues d’essais sur chantier et intégrant les coefficients de sécurité, varient selon le matériau support : par exemple, jusqu’à 150 daN en béton et 100 daN en brique pleine.
Des produits complémentaires comme des capuchons colorés sont disponibles pour une finition esthétique, selon les teintes RAL 8014, 9005 ou 9010.
Cette vis de fixation directe allie performance, facilité d’installation et adaptabilité à divers matériaux et applications dans le domaine de la construction et de la menuiserie.
Fabriquées en acier électrozingué avec un revêtement d’au moins 5 μm, elles existent également en version inox A4 (référence A4-BTS). Elles se déclinent en plusieurs versions : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F) et version sans tête (VFD-R), cette dernière offrant une fixation invisible recommandée pour les huisseries bois. La tête fraisée est préconisée pour les huisseries aluminium ou PVC.
Ces vis sont adaptées à la fixation directe de tous types d’huisseries (bois, métal, PVC), ainsi qu’à la fixation d’équerres, sabots, lambourdes et contre-lattage. Elles conviennent pour des matériaux supports variés tels que béton, maçonneries pleines et creuses, béton cellulaire et pierres naturelles de densité importante (avec recommandations d’essais in situ dans ce dernier cas).
La gamme couvre une très large plage de longueurs, de 40 mm à 400 mm, avec des diamètres de 7,5 mm. Le filetage est total pour la plupart des longueurs, avec un filetage partiel pour les plus longues (372 mm à 402 mm). Le diamètre de perçage recommandé est de 6 à 8 mm selon les modèles.
Les vis sont dimensionnées pour une profondeur d’ancrage (hef) standard, avec des charges admissibles intégrant les coefficients de sécurité. Les charges d’arrachement indicatives sont de 150 daN en béton, 100 daN en brique pleine, 80 daN en parpaing plein et 20 daN en brique creuse.
Le montage s’effectue en perçant un trou au diamètre et à la profondeur recommandés, en nettoyant le trou, puis en insérant la vis à travers la pièce à fixer avant de visser jusqu’à fleur de la pièce.
Les dimensions précises des vis (longueur, diamètres, tolérances, angles de tête, dimensions de l’empreinte TORX TX30) sont détaillées dans les tableaux techniques. Par exemple, pour la version tête réduite acier zingué Ø7,5x72 mm, la profondeur d’ancrage est de 40 mm minimum, avec un perçage de 6 mm.
Des capuchons de finition sont disponibles en plusieurs coloris RAL (8014, 9005, 9010) pour les versions à tête fraisée et tête laquée, assurant une bonne tenue sur la tête grâce à l’empreinte TORX.
En résumé, ces vis BETASPEED offrent une solution fiable, polyvalente et rapide pour la fixation directe d’huisseries sur divers matériaux, avec une large gamme de dimensions et des options adaptées aux différents types d’applications.
- matière : acier électrozingué ≥ 5 μm
- diamètre : 7,5 mm (± 0,1 mm)
- longueur : 72 mm (± 1,5 mm)
- filetage : total
- type de tête : tête réduite
- empreinte : torx TX30
- revêtement : acier zingué
- charge admissible en béton : 150 daN
- charge admissible en brique pleine : 100 daN
- charge admissible en béton cellulaire : 80 daN
- charge admissible en brique creuse : 20 daN
- applications : fixation directe de tous types d’huisseries (bois, métal, PVC), fixation d’équerres, sabots, lambourdes, contre-lattage
- matériaux support : béton, maçonneries pleines, maçonneries creuses, béton cellulaire, pierres naturelles denses (avec essais in situ recommandés)
- avantages : montage rapide sans cheville grâce au filetage spécial, aucune contrainte sur le matériau support, dépose possible, transmission optimale du couple grâce à l’empreinte torx
- référence fournisseur : EX-91157175072
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux support sont compatibles avec ces vis de fixation directe ?
Ces vis sont compatibles avec le béton, les maçonneries pleines et creuses, le béton cellulaire ainsi que les pierres naturelles de densité importante, en recommandant alors des essais in situ. Elles conviennent pour la fixation d’huisseries en bois, métal ou PVC.
Comment se réalise la mise en œuvre de ces vis BETASPEED ?
Il faut percer au diamètre 6 mm et à la profondeur recommandée (minimum 50 mm), nettoyer le trou, insérer la vis à travers la pièce à fixer, puis visser jusqu’à ce que la tête soit affleurante. L’emprunte TORX TX30 garantit une transmission optimale du couple de vissage.
Quelles sont les performances de charge admissible de cette vis Ø7,5x72 mm ?
Les charges admissibles en traction sont de 150 daN sur béton, 100 daN sur brique pleine, 80 daN sur parpaing plein et 20 daN sur brique creuse. Ces valeurs incluent les coefficients de sécurité et sont issues d’essais réalisés sur chantier.
Quelles sont les caractéristiques techniques spécifiques de cette vis ?
Elle est en acier électrozingué avec un revêtement ≥ 5 μm, possède un diamètre de 7,5 mm (± 0,1), une longueur totale de 72 mm avec filetage complet, et une profondeur d’ancrage minimum de 40 mm. L’épaisseur maximale de la pièce à fixer est de 40 mm.
Quelles versions de tête sont disponibles et à quoi correspondent-elles ?
Trois versions sont proposées : tête fraisée (BTS) recommandée pour huisseries aluminium ou PVC, tête fraisée laquée blanc (VFD-F), et version sans tête (VFD-R) pour une fixation invisible, particulièrement adaptée aux huisseries bois.
Comment le filetage spécial de la vis influence-t-il la fixation ?
Le filetage spécial permet un montage rapide et facile sans cheville, sans générer de contrainte dans le matériau support, ce qui autorise des distances au bord et entraxes réduits. La vis est également démontable, offrant une flexibilité d’usage.
