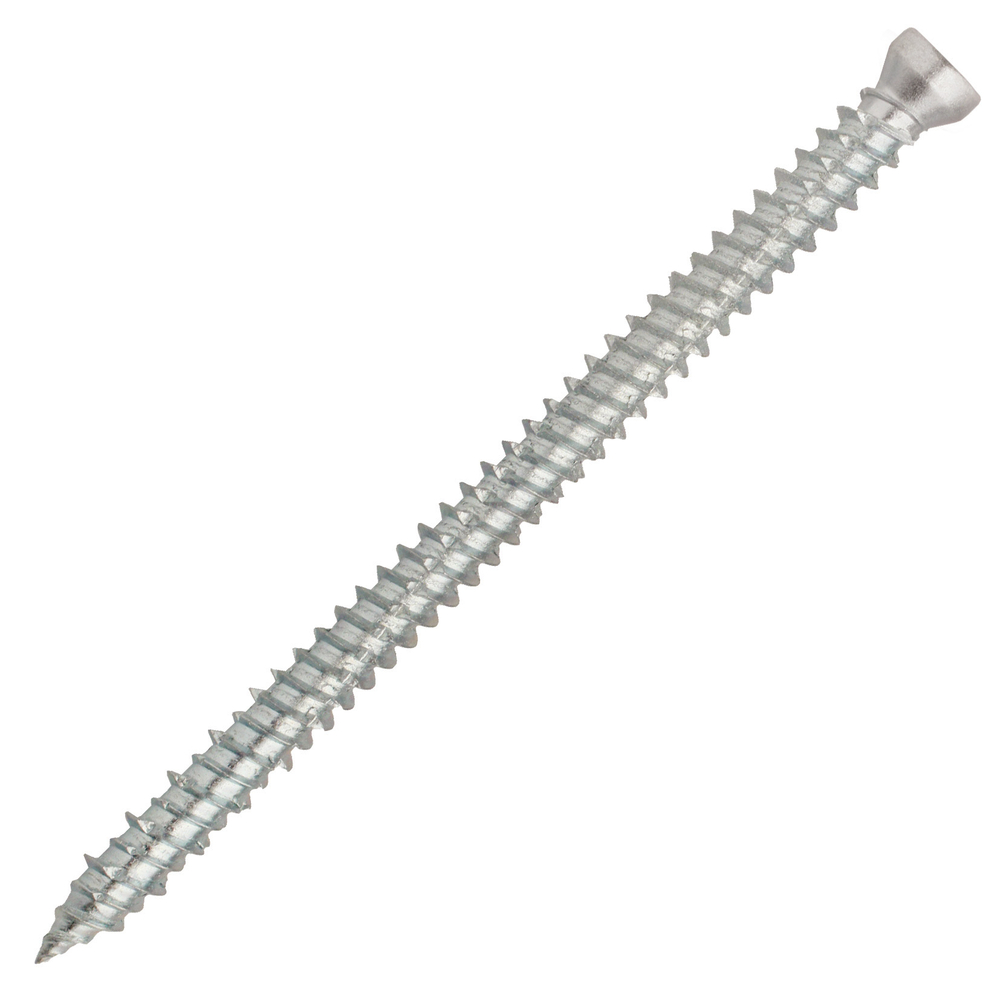

100 vis de fixation directe huisserie - tête réduite - acier zingué - Ø7,5x72mm - SCELL-IT - VFD75072R
Référence : S344VFD75072R
Découvrez 100 vis de fixation directe huisserie - tête réduite - acier zingué - Ø7,5x72mm - SCELL-IT - VFD75072R disponible à l'achat
- Montage rapide sans besoin de cheville grâce au filetage spécial.
- Aucune contrainte sur le matériau support, entraxe réduits.
- Emprunte TORX assurant une excellente transmission du couple.
- Dépose possible pour un démontage facile et pratique.
- Large gamme disponible, de 40 à 400 mm de longueur.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les vis de fixation directe de la gamme BETASPEED sont conçues pour un montage rapide, sûr et sans cheville grâce à leur filetage spécial.
Elles permettent une fixation directe de tous types d’huisseries, notamment en bois, métal ou PVC.
Leur utilisation est recommandée pour la fixation de châssis, huisseries, équerres, sabots, lambourdes et contre-lattage.
Le filetage spécial évite toute contrainte sur le matériau support, ce qui permet de réduire la distance au bord et l’entraxe.
La dépose des vis est possible, facilitant ainsi le démontage.
L’emprunte TORX assure une excellente transmission du couple lors du vissage.
La gamme est très large avec des longueurs disponibles de 40 à 400 mm.
Ces vis sont fabriquées en acier électrozingué avec un revêtement d’au moins 5 μm.
Elles existent également en version inox A4 sous la référence A4-BTS.
Trois versions sont proposées :
- la tête fraisée (références BTS),
- la tête fraisée laquée blanc (références VFD-F),
- la version sans tête pour une fixation invisible, particulièrement adaptée aux huisseries bois (références VFD-R).
Les matériaux support compatibles sont le béton, les maçonneries pleines ou creuses, le béton cellulaire ainsi que les pierres naturelles de densité importante (avec essais in situ recommandés dans ce dernier cas).
La mise en œuvre se réalise en perçant un trou au diamètre et à la profondeur recommandés, en nettoyant le trou, puis en insérant la vis à travers la pièce à fixer avant de la visser jusqu’à ce qu’elle soit affleurante.
Les dimensions des vis varient selon le modèle, avec un diamètre de 7,5 mm ± 0,1 mm et des longueurs allant de 42 mm à 402 mm selon la version (filetage total ou partiel).
Les tolérances dimensionnelles sont précises, par exemple la profondeur de perçage (h1) est de 40 mm minimum.
Les charges admissibles, basées sur des essais d’arrachement réalisés en chantier, sont garanties avec coefficients de sécurité inclus, assurant une fixation fiable en traction et cisaillement.
Des produits complémentaires sont disponibles, notamment des capuchons de couleur (RAL 8014, 9005, 9010) pour les versions à tête fraisée ou sans tête, assurant une finition esthétique.
En résumé, ces vis de fixation directe BETASPEED offrent un système performant, rapide et adaptable pour la fixation d’huisseries et éléments de construction.
Elles se distinguent par leur large gamme de longueurs, leur compatibilité avec divers matériaux supports, et une installation facilitée grâce à leur filetage spécial et l’emprunte TORX.
Trois versions sont disponibles : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F) et version sans tête (VFD-R). La version tête fraisée est recommandée pour huisseries aluminium ou PVC, tandis que la version sans tête, offrant une fixation invisible, est préconisée pour les huisseries bois.
Ces vis sont compatibles avec divers matériaux supports tels que béton, maçonneries pleines et creuses, béton cellulaire, ainsi que pierres naturelles de densité importante (avec essais in situ conseillés). Leur mise en œuvre se fait par perçage au diamètre et à la profondeur adaptés, insertion de la vis à travers la pièce à fixer, puis vissage jusqu’à fleur.
L’emprunte TORX assure une excellente transmission du couple lors du vissage, garantissant une pose efficace. La gamme propose une large plage de longueurs, de 40 à 400 mm, avec des diamètres de 7,5 mm pour les références correspondantes.
Les dimensions précises pour la version tête réduite acier zingué Ø7,5x72 mm (référence VFD75072R) sont les suivantes : filetage total, profondeur d’ancrage mini hef de 40 mm, profondeur de perçage mini h1 de 50 mm, épaisseur maximale de la pièce à fixer tfix de 40 mm. Le diamètre de perçage recommandé est de 6 mm.
Les charges admissibles, issues d’essais chantier, indiquent une résistance en traction et cisaillement avec coefficients de sécurité inclus : 150 daN en béton, 100 daN en brique pleine, 80 daN en parpaing plein, 20 daN en brique creuse.
Les vis BETASPEED sont ainsi un système de fixation direct, performant, polyvalent et fiable, adapté aux exigences des travaux de menuiserie, charpente et maçonnerie légère, assurant une fixation solide tout en minimisant les contraintes sur le matériau support.
- matière : acier électrozingué ≥ 5 μm
- versions : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F), sans tête (VFD-R)
- diamètre : 7,5 mm ± 0,1 mm
- longueur : 72 mm (filetage total)
- type de filetage : total
- perçage : 6 mm
- profondeur de perçage minimale (h1) : 40 mm
- profondeur d’ancrage minimale (hef) : 30 mm
- épaisseur maximale de la pièce à fixer (tfix) : 42 mm
- emprunte : torx TX30
- matériaux support compatibles : béton, maçonneries pleines, maçonneries creuses, béton cellulaire, pierres naturelles de densité importante
- applications : fixation directe d’huisseries bois, métal ou PVC, fixation d’équerres, sabots, lambourdes, contre-lattage
- avantages : montage rapide sans cheville grâce au filetage spécial, aucune contrainte sur le matériau support, dépose possible, excellente transmission du couple au vissage
- référence fournisseur : VFD75072R
- marque : BETASPEED
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec ces vis de fixation directe ?
Ces vis conviennent à la fixation directe sur béton, maçonneries pleines et creuses, béton cellulaire et pierres naturelles de densité importante, avec recommandation de réaliser des essais in situ pour ces dernières. Elles sont adaptées à tous types d’huisseries : bois, métal et PVC.
Comment se déroule la mise en œuvre de ces vis SCELL-IT ?
Il faut percer au diamètre et à la profondeur recommandés, nettoyer le trou, insérer la vis à travers la pièce à fixer, puis visser jusqu’à ce que la tête soit affleurante. Le filetage total permet un vissage rapide sans cheville.
Quelles sont les différences entre les versions de vis proposées ?
Trois versions sont disponibles : tête fraisée (BTS) recommandée pour huisseries aluminium ou PVC, tête fraisée laquée blanc (VFD-F), et version sans tête (VFD-R) pour une fixation invisible sur huisseries bois.
Quelles sont les charges admissibles pour ces vis selon le matériau support ?
Les charges admissibles, intégrant les coefficients de sécurité, sont de 150 daN en traction sur béton, 100 daN sur brique pleine, 80 daN sur parpaing plein et 20 daN sur brique creuse, basées sur des essais en chantier.
Quels sont les avantages techniques du filetage et de l’emprunte TORX ?
Le filetage spécial permet un montage sans contrainte sur le matériau support, réduisant les distances au bord et entraxes. L’emprunte TORX assure une excellente transmission du couple, garantissant un vissage efficace et précis.
Quels sont les critères essentiels à vérifier pour choisir ce type de vis de fixation directe ?
Il faut vérifier la compatibilité avec le matériau support, la longueur et le diamètre adaptés à l’épaisseur de la pièce à fixer, ainsi que la version de tête correspondant au type d’huisserie. La qualité du revêtement en acier électrozingué garantit la durabilité.
