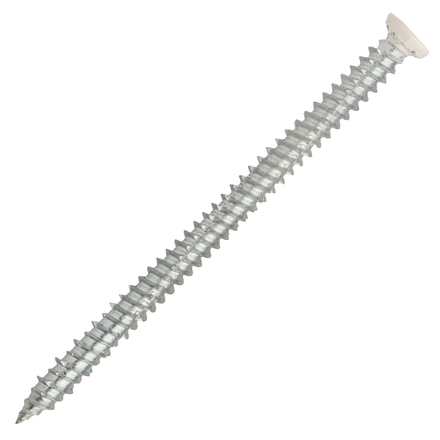

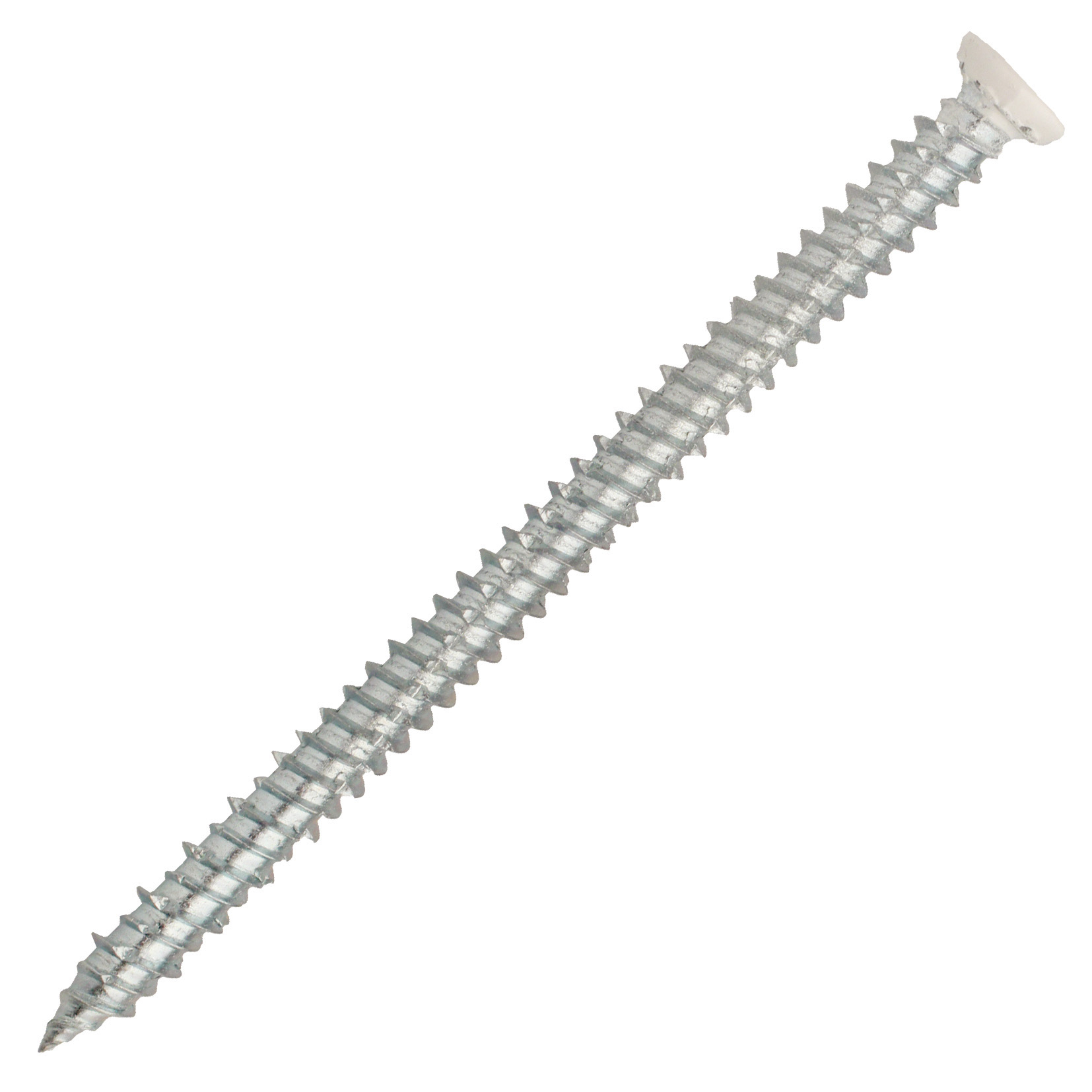

100 vis de fixation directe huisserie - tf laquée blanc - ezp - Ø7,5x102mm - SCELL-IT - EX-91153975102
Référence : S344EX91153975102
Découvrez 100 vis de fixation directe huisserie - tf laquée blanc - ezp - Ø7,5x102mm - SCELL-IT - EX-91153975102 disponible à l'achat
- Montage rapide et facile sans cheville grâce au filetage spécial.
- Aucune contrainte sur le matériau support pour un entraxe réduit.
- Dépose possible pour un démontage facilité.
- Emprunte TORX pour une transmission optimale du couple.
- Disponible en longueur variée de 40 à 400 mm.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les vis de fixation directe de la gamme BETASPEED sont conçues pour un montage rapide, facile et sûr sans utilisation de cheville, grâce à un filetage spécial.
Elles permettent la fixation directe de tous types d’huisseries, qu’elles soient en bois, métal ou PVC.
La version tête fraisée est recommandée pour les huisseries aluminium ou PVC, tandis que la version sans tête assure une fixation invisible adaptée aux huisseries bois.
Ces vis sont également utilisées pour fixer des équerres, des sabots, des lambourdes et du contre-lattage.
Fabriquées en acier électrozingué avec un revêtement d’au moins 5 μm, elles existent aussi en version inox A4 (référence A4-BTS).
Trois versions sont disponibles : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F) et sans tête (VFD-R).
Les matériaux support compatibles comprennent le béton, les maçonneries pleines ou creuses, le béton cellulaire ainsi que les pierres naturelles de densité importante, avec une recommandation d’essais in situ pour ces dernières.
Le filetage spécial garantit une fixation sans contrainte dans le matériau support, ce qui permet de réduire la distance au bord et l’entraxe.
L’emprunte TORX assure une excellente transmission du couple lors du vissage, facilitant ainsi le montage.
Les vis sont démontables, offrant une possibilité de dépose.
La gamme couvre une large plage de longueurs, de 40 mm à 400 mm.
Concernant les dimensions, la vis présentée possède un diamètre de 7,5 mm avec une tolérance de ±0,1 mm et une longueur totale de 102 mm avec un filetage total, tolérance de ±1,5 mm.
La mise en œuvre se réalise en perçant un trou au diamètre et à la profondeur recommandés, en nettoyant le trou, puis en insérant la vis à travers la pièce à fixer avant de visser jusqu’à ce que la tête soit affleurante.
Les charges admissibles, issues d’essais réalisés sur chantier avec coefficients de sécurité inclus, sont : 150 daN en traction pour le béton, 100 daN pour la brique pleine, 80 daN pour le parpaing plein et 20 daN pour la brique creuse.
Des produits complémentaires sont disponibles, notamment des capuchons de différentes couleurs RAL (8014, 9005, 9010) adaptés aux versions tête fraisée ou sans tête, assurant une bonne tenue sur la tête de vis grâce à l’emprunte TORX.
Cette vis de fixation directe BETASPEED est une solution performante, polyvalente et facile à mettre en œuvre pour la fixation d’huisseries et autres éléments sur divers matériaux de construction, offrant un excellent rapport qualité-praticité.
Ces vis permettent un montage direct sans cheville grâce à un filetage spécial qui évite toute contrainte dans le matériau support, réduisant ainsi les distances au bord et les entraxes. Elles sont déposeables et équipées d’une empreinte TORX assurant une excellente transmission du couple de vissage. La gamme couvre une large plage de longueurs, de 40 à 400 mm.
Applications principales :
- Fixation de châssis et huisseries : la version tête fraisée est recommandée pour les huisseries aluminium ou PVC, tandis que la version sans tête est adaptée aux huisseries bois pour une fixation invisible.
- Fixation d’équerres, sabots, lambourdes et contre-lattage.
Les matériaux support compatibles incluent le béton, les maçonneries pleines et creuses, le béton cellulaire ainsi que les pierres naturelles de densité importante (avec essais in situ recommandés).
Dimensions et caractéristiques techniques (extrait pour Ø 7,5 mm) :
- Longueur 102 mm (filetage total), diamètre de perçage 6 mm.
- Profondeur d’ancrage (hef) mini 40 mm, profondeur de perçage (h1) 72 mm.
- Épaisseur maximale de la pièce à fixer (t fix) : 50 mm.
- Tolérances dimensionnelles précises sur chaque cote (ex. diamètre 7,5 mm ± 0,1 mm).
- Emprunte TORX TX30.
Performances :
- Charges admissibles en traction et cisaillement validées par essais chantier, avec coefficients de sécurité inclus.
- Exemple : 150 daN en béton, 100 daN en brique pleine, 80 daN en parpaing plein, 20 daN en brique creuse.
Installation :
- Percer au diamètre et profondeur recommandés, nettoyer le trou.
- Insérer la vis à travers la pièce à fixer dans le trou foré.
- Visser jusqu’à ce que la tête soit affleurante à la pièce.
Produits complémentaires :
- Capuchons colorés disponibles en plusieurs teintes RAL (8014, 9005, 9010) pour les versions VFD-F et BTS, assurant une bonne tenue sur la tête grâce à l’emprunte TORX.
Cette vis est un système fiable et polyvalent, adapté aux exigences de fixation directe d’huisseries avec un montage rapide, une excellente tenue mécanique et une large gamme de longueurs pour répondre à divers besoins.
- matériau : acier électrozingué ≥ 5 μm (version inox A4 disponible : référence A4-BTS)
- versions : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F), sans tête (VFD-R)
- application : fixation directe d’huisseries bois, métal, PVC, équerres, sabots, lambourdes, contre-lattage
- matériaux support : béton, maçonneries pleines et creuses, béton cellulaire, pierres naturelles de densité importante (essais in situ recommandés)
- filetage : total ou partiel selon longueur, filetage spécial pour montage sans cheville
- longueur : de 40 mm à 400 mm (exemple produit Ø7,5 mm x 102 mm)
- diamètre : 7,5 mm ± 0,1 mm
- tolérance longueur : ± 1,5 mm
- perçage : diamètre 6 mm
- profondeur de perçage (h1) : 40 mm minimum
- profondeur d’ancrage (hef) : 30 mm minimum
- épaisseur maxi de la pièce à fixer (tfix) : variable selon longueur (exemple 42 mm pour vis 102 mm)
- emprunte : TORX TX30
- charge admissible en traction : 150 daN béton, 100 daN brique pleine, 80 daN parpaing plein, 20 daN brique creuse
- référence fournisseur : EX-91153975102
- marque : BETASPEED
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux support compatibles avec ces vis de fixation directe ?
Ces vis sont adaptées pour une fixation directe sur béton, maçonneries pleines ou creuses, béton cellulaire et pierres naturelles de forte densité. Pour ces dernières, il est conseillé de réaliser des essais in situ en utilisant les données de montage de la maçonnerie pleine.
Quelles sont les caractéristiques techniques qui facilitent la mise en œuvre de ces vis ?
Le filetage spécial permet un montage rapide et facile sans cheville, sans contrainte dans le matériau support, ce qui autorise des distances au bord et des entraxes réduits. L’emprunte TORX garantit une excellente transmission du couple lors du vissage, assurant un vissage efficace et une dépose possible.
Quelles versions de vis sont disponibles et pour quels usages spécifiques ?
Trois versions sont proposées : tête fraisée (préconisée pour huisseries aluminium ou PVC), tête fraisée laquée blanc, et sans tête (recommandée pour une fixation invisible sur huisseries bois). Ces versions répondent à différents besoins d’esthétique et de compatibilité avec les matériaux d’huisserie.
Quelles sont les charges admissibles pour ces vis selon le matériau support ?
Les charges admissibles, issues d’essais chantier, sont de 150 daN en traction pour le béton, 100 daN pour la brique pleine, 80 daN pour la pierre naturelle, et 20 daN pour la brique creuse. Ces valeurs intègrent les coefficients de sécurité et correspondent aux profondeurs d’ancrage standard.
Comment se déroule la mise en œuvre de ces vis de fixation directe ?
Il faut percer au diamètre et à la profondeur adaptés, nettoyer le trou, insérer la vis à travers la pièce à fixer puis visser jusqu’à fleur de la surface. Cette méthode assure une fixation rapide, fiable et sans contrainte sur le matériau support.
