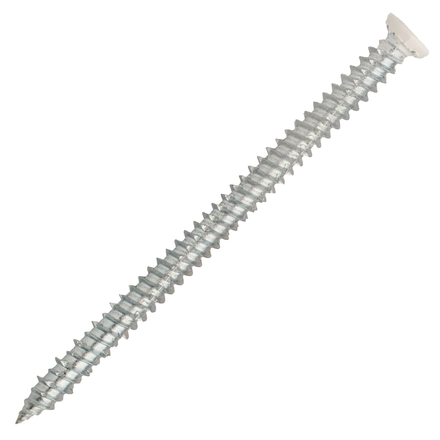

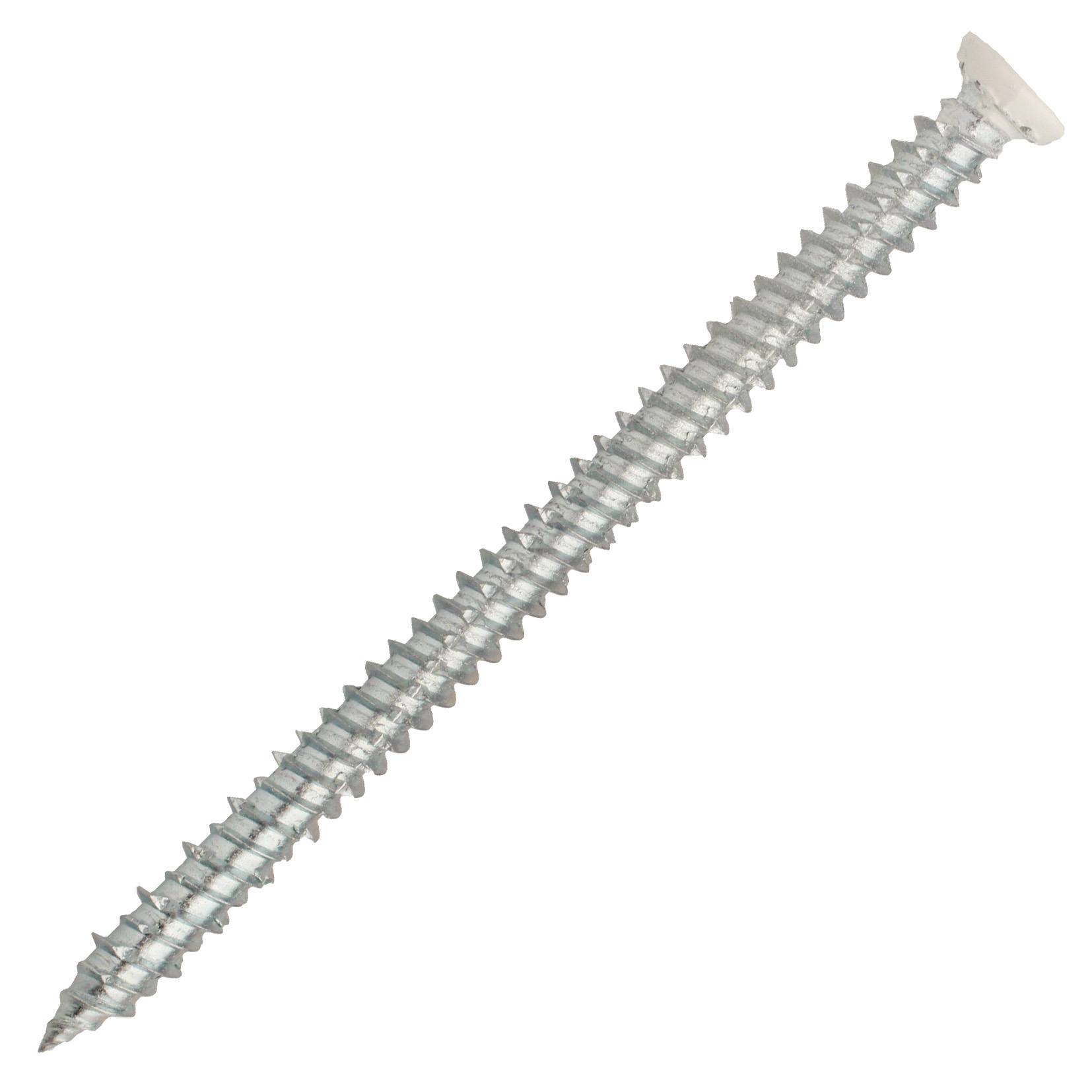

100 vis de fixation directe huisserie - tf laquée blanc - ezp - Ø7,5x122mm - SCELL-IT - VFD75122F
Référence : S344VFD75122F
Découvrez 100 vis de fixation directe huisserie - tf laquée blanc - ezp - Ø7,5x122mm - SCELL-IT - VFD75122F disponible à l'achat
- Montage rapide et facile sans cheville grâce au filetage spécial
- Aucune contrainte sur le matériau support lors de l'utilisation
- Distance au bord et entraxe réduits pour un ajustement optimal
- Emprunte TORX pour une excellente transmission du couple
- Disponibilité en dimensions allant de 40 à 400 mm
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les 100 vis de fixation directe huisserie SCELL-IT, modèle VFD75122F, sont spécialement conçues pour un montage rapide et facile sans utilisation de cheville grâce à leur filetage spécial.
Elles assurent une fixation directe et sécurisée de tous types d’huisseries, notamment en bois, métal et PVC.
Le filetage spécial limite les contraintes sur le matériau support lors de la mise en œuvre, permettant ainsi de réduire la distance au bord et l’entraxe.
La dépose des vis est possible, offrant une flexibilité d’utilisation.
L’emprunte TORX garantit une excellente transmission du couple lors du vissage, facilitant le montage.
Cette gamme propose une large variété de longueurs allant de 40 à 400 mm pour s’adapter à divers besoins.
Les vis sont fabriquées en acier électrozingué avec un revêtement d’au moins 5 μm, assurant une bonne résistance à la corrosion.
Une version en inox A4 est également disponible sous la référence A4-BTS.
Trois versions sont proposées : tête fraisée, tête fraisée laquée blanc (comme le modèle VFD75122F), et version sans tête pour une fixation invisible, recommandée notamment pour les huisseries bois.
La version tête fraisée laquée blanc est préconisée pour les huisseries aluminium ou PVC.
Les applications principales incluent la fixation de châssis et huisseries, ainsi que la fixation d’équerres, sabots, lambourdes et contre-lattage.
Les matériaux support compatibles sont le béton, les maçonneries pleines et creuses, le béton cellulaire, ainsi que les pierres naturelles de densité importante (avec essais in situ recommandés dans ce dernier cas).
La mise en œuvre se réalise en perçant un trou au diamètre et à la profondeur recommandés, en nettoyant ce trou, puis en insérant la vis à travers la pièce à fixer avant de visser jusqu’à ce que la tête soit affleurante.
Le modèle VFD75122F présente un diamètre de 7,5 mm avec une tolérance de ±0,1 mm et une longueur totale de 122 mm avec filetage total.
Les charges admissibles, issues d’essais sur chantier, garantissent une fixation fiable en traction et cisaillement selon les matériaux et profondeurs d’ancrage standard, avec coefficients de sécurité inclus.
Des produits complémentaires tels que des capuchons de couleur (RAL 8014, 9005, 9010) sont disponibles pour une finition esthétique adaptée aux vis à tête fraisée ou laquée.
Cette vis de fixation directe est un système performant, polyvalent et facile à mettre en œuvre, spécialement adapté à la fixation d’huisseries dans divers matériaux, garantissant rapidité, solidité et esthétique.
Ces vis sont en acier électrozingué avec un revêtement d’au moins 5 μm, et existent également en version inox A4 (référence A4-BTS). Elles se déclinent en trois versions : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F) et sans tête (VFD-R). La version tête fraisée est recommandée pour huisseries aluminium ou PVC, tandis que la version sans tête, invisible, est adaptée aux huisseries bois.
Les matériaux support compatibles incluent le béton, les maçonneries pleines ou creuses, le béton cellulaire ainsi que les pierres naturelles de forte densité (avec essais in situ recommandés dans ce dernier cas). L’emprunte TORX assure une excellente transmission du couple lors du vissage, garantissant ainsi un montage fiable.
La gamme propose des longueurs de vis allant de 40 mm à 400 mm, avec un diamètre de 7,5 mm pour le modèle présenté (VFD75122F : tête fraisée laquée blanc, longueur 122 mm). Les données techniques précisent une profondeur d’ancrage standard (hef) ainsi que les dimensions de perçage (h1) et l’épaisseur maximale de la pièce à fixer (tfix).
Les charges admissibles issues d’essais sur chantier indiquent des valeurs de résistance en traction et cisaillement adaptées aux profondeurs d’ancrage standard, avec coefficients de sécurité inclus. Le montage s’effectue en perçant au diamètre et à la profondeur recommandés, en insérant la vis à travers la pièce à fixer, puis en vissant jusqu’à ce que la tête soit affleurante.
Des produits complémentaires tels que des capuchons de finition colorés (RAL 8014, 9005, 9010) sont disponibles pour les versions à tête fraisée et tête laquée.
En résumé, ces vis BETASPEED assurent une fixation directe, rapide et fiable pour huisseries et structures légères, avec une large gamme de dimensions, une excellente compatibilité matériaux, et une facilité de mise en œuvre garantie par leur conception technique avancée.
- matériau : acier électrozingué avec revêtement ≥ 5 μm (version inox A4 disponible sous référence A4-BTS)
- version : tête fraisée laquée blanc (VFD-F)
- diamètre : 7,5 mm ± 0,1 mm
- longueur totale : 122 mm
- filetage : total
- perçage : 6 mm
- profondeur de perçage (h1) mini : 40 mm
- profondeur d’ancrage (hef) mini : 30 mm
- épaisseur pièce à fixer (t fix) maxi : 62 mm
- emprunte : TORX
- applications : fixation directe de tous types d’huisseries (aluminium, PVC), fixation d’équerres, sabots, lambourdes, contre-lattage
- matériaux support : béton, maçonneries pleines, maçonneries creuses, béton cellulaire, pierres naturelles de densité importante (avec essais in situ recommandés)
- avantages : montage rapide et facile sans cheville grâce au filetage spécial, aucune contrainte sur le matériau support, distance au bord et entraxe réduits, dépose possible, excellente transmission du couple au vissage
- référence fournisseur : VFD75122F
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la particularité du filetage des vis de fixation directe BETASPEED ?
Le filetage spécial de ces vis permet un montage rapide et facile sans utilisation de cheville. Il n’exerce aucune contrainte sur le matériau support, ce qui autorise une réduction des distances au bord et des entraxes.
Quels types d’huisseries peuvent être fixés avec ces vis ?
Ces vis conviennent pour la fixation directe d’huisseries en bois, métal ou PVC. La version tête fraisée laquée blanc est recommandée pour les huisseries aluminium ou PVC, tandis que la version sans tête assure une fixation invisible adaptée aux huisseries bois.
Quels matériaux supports sont compatibles avec ces vis ?
Les vis peuvent être utilisées sur béton, maçonneries pleines ou creuses, béton cellulaire et pierres naturelles de densité importante, avec une recommandation de réaliser des essais in situ pour ces dernières.
Comment se déroule la mise en œuvre de ces vis ?
Il faut percer un trou au diamètre et à la profondeur recommandés, nettoyer le trou, insérer la vis à travers la pièce à fixer, puis visser jusqu’à ce que la tête soit affleurante. L’emprunte TORX garantit une excellente transmission du couple de vissage.
Quelles sont les charges admissibles pour ces vis selon le matériau support ?
Les charges admissibles issues d’essais chantier sont de 150 daN en béton, 100 daN en brique pleine, 80 daN en parpaing plein et 20 daN en brique creuse, pour les profondeurs d’ancrage standard indiquées.
Quels sont les avantages techniques spécifiques de ces vis par rapport à une fixation classique ?
Outre le montage sans cheville, ces vis réduisent les contraintes dans le matériau support, permettent une dépose, et offrent une large gamme de longueurs (40 à 400 mm) et de versions adaptées à différents usages et finitions.
