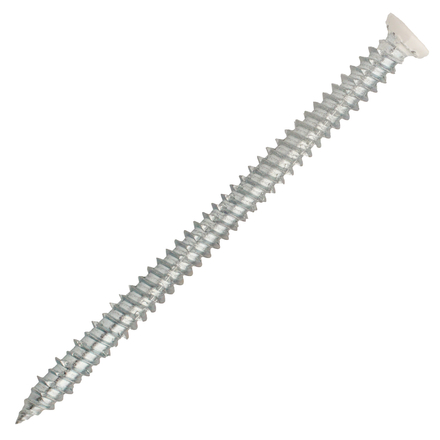

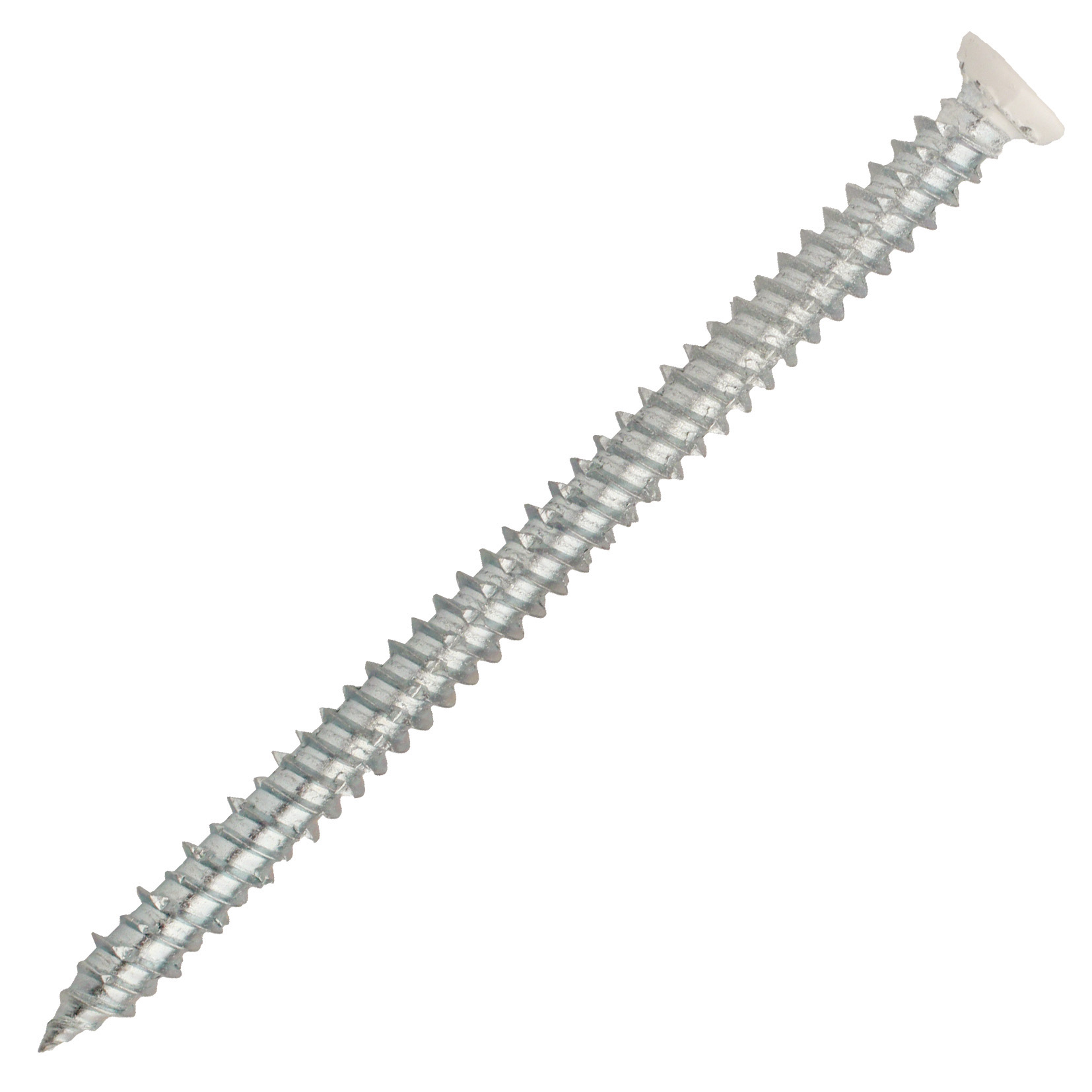

100 vis de fixation directe huisserie - tf laquée blanc - ezp - Ø7,5x152mm - SCELL-IT - VFD75152F
Référence : S344VFD75152F
Découvrez 100 vis de fixation directe huisserie - tf laquée blanc - ezp - Ø7,5x152mm - SCELL-IT - VFD75152F disponible à l'achat
- Montage rapide et facile sans cheville grâce au filetage
- Aucune contrainte sur le matériau support lors de l'installation
- Dépose possible pour un démontage aisée
- Emprunte TORX pour une excellente transmission du couple
- Large gamme de longueurs disponibles, de 40 à 400 mm
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les vis de fixation directe de la gamme BETASPEED sont spécialement conçues pour un montage rapide, facile et sûr sans utilisation de cheville grâce à un filetage spécial.
Elles permettent la fixation directe de tous types d’huisseries, qu’elles soient en bois, métal ou PVC.
Le filetage spécial garantit qu’aucune contrainte n’est exercée sur le matériau support lors de la mise en œuvre, ce qui permet de réduire la distance au bord et l’entraxe.
La dépose des vis est possible, facilitant ainsi le démontage.
L’emprunte TORX assure une excellente transmission du couple lors du vissage, garantissant une pose efficace.
La gamme propose une très large variété de longueurs, allant de 40 mm à 400 mm.
Ces vis sont fabriquées en acier électrozingué avec un revêtement d’au moins 5 μm.
Une version en inox A4 est également disponible sous la référence A4-BTS.
Trois versions sont proposées : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F) et sans tête (VFD-R).
Les applications principales comprennent la fixation de châssis et d’huisseries :
- La version tête fraisée est recommandée pour les huisseries aluminium ou PVC.
- La version sans tête permet une fixation invisible, idéale pour les huisseries bois.
Ces vis conviennent également pour la fixation d’équerres, sabots, lambourdes et contre-lattage.
Les matériaux supports compatibles sont le béton, les maçonneries pleines et creuses, le béton cellulaire ainsi que les pierres naturelles de densité importante, avec recommandation d’essais in situ pour ces dernières.
La mise en œuvre se réalise en perçant un trou au diamètre et à la profondeur adéquats, en nettoyant ce trou, puis en insérant la vis à travers la pièce à fixer avant de visser jusqu’à ce que la tête soit affleurante.
Pour le modèle Ø7,5 mm laqué blanc VFD75152F, les dimensions précises sont : longueur totale 152 mm, diamètre de perçage 6 mm, profondeur d’ancrage minimale 40 mm, épaisseur maximale de la pièce à fixer 92 mm.
Les tolérances dimensionnelles sont de ±1,5 mm sur la longueur et ±0,1 mm sur le diamètre.
Les charges admissibles validées par essais chantier sont de 150 daN en béton, 100 daN en brique pleine, 80 daN en parpaing plein et 20 daN en brique creuse, coefficients de sécurité inclus.
Le conditionnement comprend un capuchon qui tient très bien sur la tête de vis grâce à l’emprunte TORX.
Cette vis de fixation directe allie performance, facilité d’installation et polyvalence pour les travaux de fixation d’huisseries dans divers matériaux supports.
Ces vis sont adaptées à la fixation directe de tous types d’huisseries, notamment en aluminium, PVC et bois, ainsi qu’à la fixation d’équerres, sabots, lambourdes et contre-lattage. Elles conviennent à des matériaux supports variés tels que béton, maçonneries pleines ou creuses, béton cellulaire et pierres naturelles de densité importante (avec recommandations d’essais in situ).
Fabriquées en acier électrozingué avec un revêtement ≥ 5 μm, elles existent également en version inox A4. Le modèle présenté dispose d’une tête fraisée laquée blanc, d’un diamètre de 7,5 mm et d’une longueur totale de 152 mm avec filetage total.
Les dimensions précises sont les suivantes : diamètre 7,5 mm (±0,1), tête fraisée laquée blanc, empreinte TX30, longueur 152 mm (±1,5), profondeur d’ancrage recommandée (hef) 122 mm, profondeur de perçage (h1) 152 mm, épaisseur maximale de la pièce à fixer (tfix) 92 mm.
Les charges admissibles, intégrant les coefficients de sécurité, sont de 150 daN en traction dans le béton, 100 daN dans la brique pleine, 80 daN dans la pierre naturelle et 20 daN dans la brique creuse.
Le montage s’effectue en perçant au diamètre et à la profondeur recommandés, en insérant la vis à travers la pièce à fixer puis en vissant jusqu’à ce que la tête soit affleurante à la pièce.
Cette vis bénéficie d’une très large gamme de longueurs, de 40 à 400 mm, permettant de s’adapter à divers besoins de fixation. Elle offre un système fiable, rapide et sans contrainte pour la fixation directe d’huisseries et éléments de construction.
- matériau : acier électrozingué avec revêtement ≥ 5 μm (version inox A4 disponible sous référence A4-BTS)
- versions : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F), sans tête (VFD-R)
- diamètre : 7,5 mm
- longueur totale : 152 mm
- diamètre de perçage : 6 mm
- profondeur de perçage minimale (h1) : 40 mm
- profondeur d’ancrage minimale (hef) : 40 mm
- épaisseur maximale de la pièce à fixer (t fix) : 92 mm
- tolérances dimensionnelles : ±1,5 mm sur la longueur, ±0,1 mm sur le diamètre
- filetage total
- emprunte : TORX TX30
- applications : fixation directe de tous types d’huisseries (bois, métal, PVC), fixation d’équerres, sabots, lambourdes, contre-lattage
- matériaux supports compatibles : béton, maçonneries pleines et creuses, béton cellulaire, pierres naturelles de densité importante (essais in situ recommandés)
- charges admissibles (avec coefficients de sécurité inclus) : 150 daN en béton, 100 daN en brique pleine, 80 daN en parpaing plein, 20 daN en brique creuse
- référence fournisseur : VFD75152F
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec cette vis de fixation directe ?
Cette vis est compatible avec le béton, les maçonneries pleines ou creuses, le béton cellulaire et les pierres naturelles de densité importante (avec essais in situ recommandés pour ces dernières). Elle permet la fixation directe d’huisseries en bois, métal ou PVC ainsi que d’équerres, sabots, lambourdes et contre-lattage.
Comment s’effectue la mise en œuvre de cette vis de fixation directe ?
Il faut percer un trou au diamètre de 6 mm et à la profondeur recommandée (ex. 152 mm pour ce modèle), puis nettoyer le trou. La vis est ensuite insérée à travers la pièce à fixer et vissée jusqu’à ce que la tête soit affleurante. Le filetage total facilite un montage rapide sans cheville.
Quelles sont les caractéristiques spécifiques du filetage et de la tête de vis ?
Le filetage est total sur toute la longueur de la vis, ce qui assure une fixation solide. L’emprunte TORX garantit une excellente transmission du couple lors du vissage. La version à tête fraisée laquée blanc est adaptée aux huisseries aluminium ou PVC, tandis que la version sans tête permet une fixation invisible, recommandée pour le bois.
Quelles sont les charges admissibles pour cette vis en fonction des matériaux support ?
Les charges admissibles, issues d’essais chantier, sont d’environ 150 daN en béton, 100 daN en brique pleine, 80 daN en parpaing plein et 20 daN en brique creuse. Ces valeurs tiennent compte des coefficients de sécurité et concernent la profondeur d’ancrage standard.
Quels sont les avantages techniques de cette vis par rapport à une fixation avec cheville ?
Le filetage spécial permet un montage rapide et facile sans cheville, limitant les contraintes dans le matériau support. Cela autorise des distances au bord et des entraxes réduits, tout en assurant une excellente tenue mécanique. La vis est également déposable, facilitant les opérations de maintenance.
