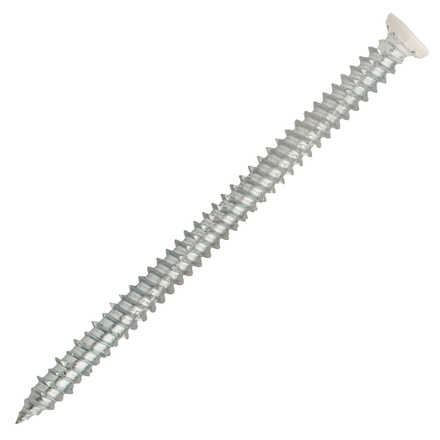

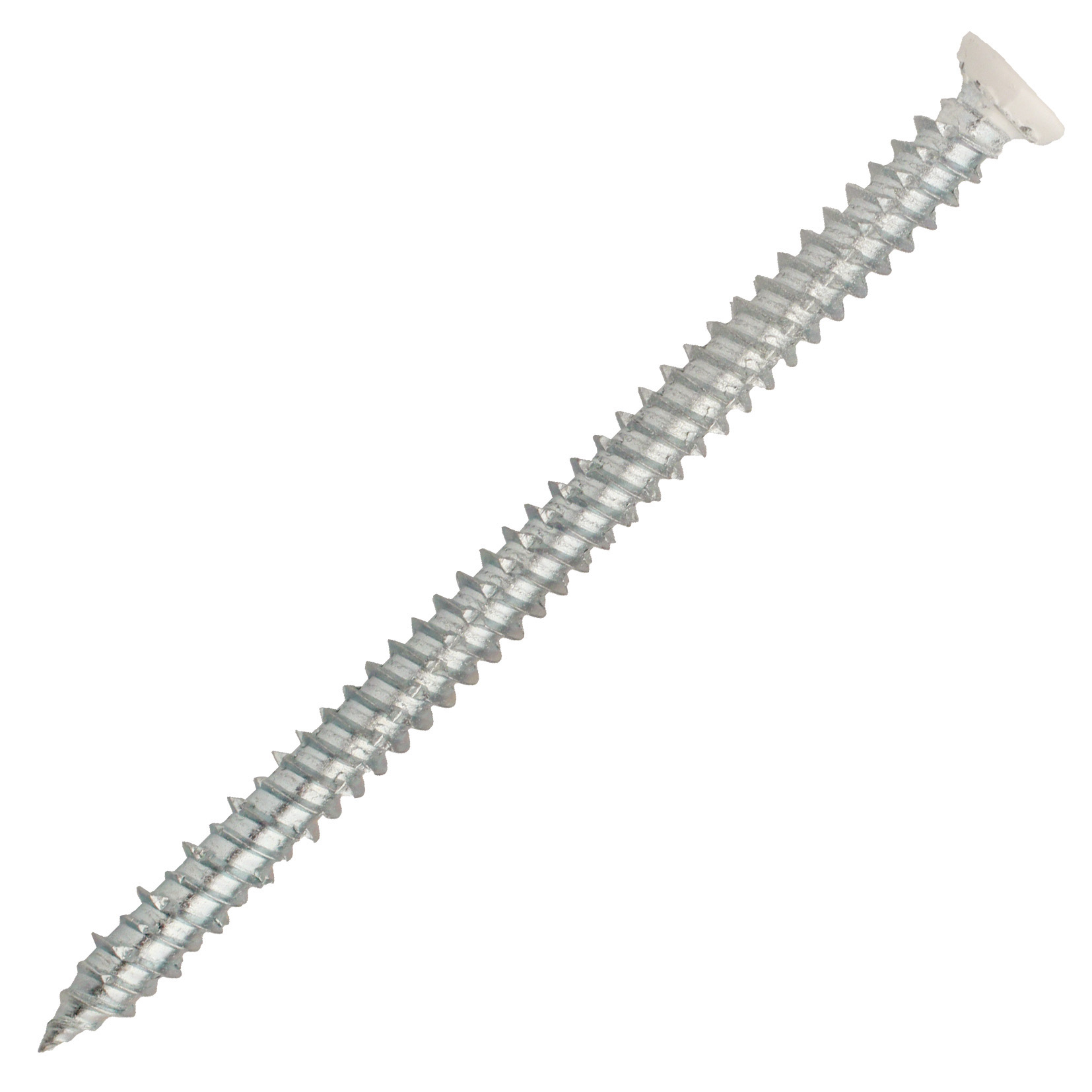

100 vis de fixation directe huisserie - tf laquée blanc - ezp - Ø7,5x92mm - SCELL-IT - VFD75092F
Référence : S344VFD75092F
Découvrez 100 vis de fixation directe huisserie - tf laquée blanc - ezp - Ø7,5x92mm - SCELL-IT - VFD75092F disponible à l'achat
- Montage rapide et facile sans cheville grâce au filetage
- Aucune contrainte dans le matériau support lors de la mise en œuvre
- Dépose possible pour un démontage aisée
- Emprunte TORX pour une excellente transmission du couple
- Large gamme de longueurs disponibles de 40 à 400 mm
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les vis de fixation directe de la gamme BETASPEED sont conçues pour un montage rapide, facile et sûr sans utilisation de cheville, grâce à un filetage spécial qui élimine toute contrainte dans le matériau support.
Elles permettent la fixation directe de tous types d’huisseries, qu’elles soient en bois, métal ou PVC.
Le filetage spécial assure une mise en œuvre sans contrainte, permettant de réduire les distances au bord et les entraxes.
La dépose des vis est possible, facilitant ainsi le démontage.
L’emprunte TORX garantit une excellente transmission du couple lors du vissage pour un montage optimal.
Cette gamme propose une très large variété de longueurs, allant de 40 mm à 400 mm.
Les vis sont fabriquées en acier électrozingué avec un revêtement d’au moins 5 μm.
Une version en inox A4 est également disponible sous la référence A4-BTS.
Trois versions sont proposées :
- La version tête fraisée (BTS)
- La version tête fraisée laquée blanc (VFD-F)
- La version sans tête (VFD-R), recommandée pour une fixation invisible sur huisseries bois.
Les applications principales incluent la fixation de châssis et huisseries.
La version tête fraisée est préconisée pour les huisseries aluminium ou PVC.
La version sans tête est recommandée pour une fixation invisible sur huisseries bois.
Elles conviennent également pour la fixation d’équerres, sabots, lambourdes et contre-lattage.
Les matériaux support compatibles sont le béton, les maçonneries pleines et creuses, le béton cellulaire ainsi que les pierres naturelles de densité importante.
Dans le cas des pierres naturelles, des essais in situ sont conseillés pour valider la tenue.
La mise en œuvre se fait en perçant un trou au diamètre et à la profondeur adaptés, en insérant la vis à travers la pièce à fixer, puis en vissant jusqu’à ce que la tête soit affleurante.
Le diamètre des vis est de 7,5 mm avec des longueurs variant de 42 mm à 402 mm selon la version et le type de filetage (total ou partiel).
Les tolérances dimensionnelles sont comprises entre ±0,1 mm et ±3 mm selon les caractéristiques.
Les charges admissibles, issues d’essais chantier, indiquent une résistance en traction et cisaillement avec coefficients de sécurité intégrés.
Par exemple, la charge admissible est de 150 daN en béton, 100 daN en brique pleine, 80 daN en parpaing plein et 20 daN en brique creuse.
Le conditionnement comprend un capuchon assurant une bonne tenue sur la tête de vis grâce à l’emprunte TORX.
En résumé, cette vis de fixation directe BETASPEED est un produit robuste, polyvalent et facile à mettre en œuvre.
Elle est adaptée aux fixations d’huisseries et diverses applications sur matériaux courants du bâtiment, avec une large gamme de dimensions et une excellente performance mécanique.
Ces vis assurent une mise en œuvre sans contrainte sur le matériau support, ce qui permet de réduire la distance au bord et l’entraxe. Leur tête fraisée laquée blanc est particulièrement recommandée pour les huisseries aluminium ou PVC. L’emprunte TORX garantit une excellente transmission du couple lors du vissage, assurant un vissage efficace et précis.
Les matériaux support compatibles incluent le béton, les maçonneries pleines et creuses, le béton cellulaire, ainsi que les pierres naturelles de densité importante (des essais in situ sont conseillés dans ce dernier cas). La profondeur d’ancrage recommandée est de 62 mm pour cette référence, avec un perçage de diamètre 6 mm et une épaisseur maximale de la pièce à fixer de 32 mm.
La vis est démontable, offrant la possibilité de dépose si nécessaire. La gamme BETASPEED propose une large variété de longueurs de 40 à 400 mm, adaptées à différents besoins. Les charges admissibles sont basées sur des essais d’arrachement en traction et cisaillement, intégrant les coefficients de sécurité.
Les dimensions précises de la vis VFD75092F sont les suivantes : diamètre 7,5 mm, longueur totale 92 mm, filetage total, tête fraisée laquée blanc avec empreinte TORX taille TX30, diamètre de perçage 6 mm, profondeur de perçage 40 mm, profondeur d’ancrage 62 mm, épaisseur maximale de fixation 32 mm.
Ce produit se distingue par sa facilité d’installation, sa polyvalence d’usage pour divers types d’huisseries et matériaux support, ainsi que par sa robustesse assurée par l’acier électrozingué et la qualité du filetage. Il constitue une solution fiable pour les fixations légères nécessitant rapidité et efficacité.
- matériau : acier électrozingué avec revêtement ≥ 5 μm (version inox A4 disponible : référence A4-BTS)
- versions : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F), sans tête (VFD-R)
- diamètre : 7,5 mm
- longueurs disponibles : de 42 mm à 402 mm selon version et type de filetage (filetage total ou partiel)
- type de filetage : total ou partiel selon la longueur et la version
- compatibilité matériaux support : béton, maçonneries pleines et creuses, béton cellulaire, pierres naturelles de densité importante (essais in situ conseillés pour pierres naturelles)
- applications : fixation directe d’huisseries bois, métal, PVC, fixation d’équerres, sabots, lambourdes, contre-lattage
- avantages : montage rapide et facile sans cheville grâce au filetage spécial, aucune contrainte dans le matériau support, possibilité de dépose, emprunte TORX pour excellente transmission du couple
- charges admissibles (avec coefficients de sécurité intégrés) : 150 daN en béton, 100 daN en brique pleine, 80 daN en parpaing plein, 20 daN en brique creuse
- référence fournisseur : VFD75092F
- emprunte : TORX
- tolérances dimensionnelles : entre ±0,1 mm et ±3 mm selon caractéristiques
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux support sont compatibles avec ces vis de fixation directe ?
Ces vis conviennent pour le béton, les maçonneries pleines et creuses, le béton cellulaire ainsi que les pierres naturelles de densité importante. Pour ces dernières, il est conseillé de réaliser des essais in situ en utilisant les données de montage pour maçonnerie pleine.
Comment se déroule la mise en œuvre de ces vis BETASPEED ?
Il faut percer un trou au diamètre et à la profondeur recommandés, puis nettoyer ce trou. Ensuite, la vis est insérée à travers la pièce à fixer dans le trou, puis vissée jusqu’à ce qu’elle soit affleurante avec la pièce à fixer.
Quelles sont les caractéristiques techniques du filetage et de la tête de vis ?
Le filetage est total pour les longueurs de 42 à 302 mm et partiel au-delà. L’emprunte TORX assure une excellente transmission du couple de vissage. Trois versions sont disponibles : tête fraisée, tête fraisée laquée blanc, et sans tête pour une fixation invisible.
Quelles sont les charges admissibles selon le matériau support ?
Les charges admissibles, intégrant les coefficients de sécurité, sont de 150 daN en béton, 100 daN en brique pleine, 80 daN en parpaing plein et 20 daN en brique creuse, issues d’essais réalisés sur chantier.
Quels avantages spécifiques offre le filetage spécial de ces vis ?
Le filetage spécial permet un montage rapide et facile sans cheville, sans générer de contraintes dans le matériau support, ce qui autorise une réduction des distances au bord et des entraxes.
