1205CXB Analyseur de câbles TDR RADIODETECTION - 10/1205CXB-EU
Référence : R012101205CXBEU
Découvrez 1205CXB Analyseur de câbles TDR RADIODETECTION - 10/1205CXB-EU disponible à l'achat
- Détection précise des défauts dans câbles cuivre
- Grand écran couleur pour une lecture facile
- Balayage automatique avec seuil paramétrable
- Enregistrement des données sur clé USB ou mémoire
- Indice de protection IP54 ouvert et IP68 fermé
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

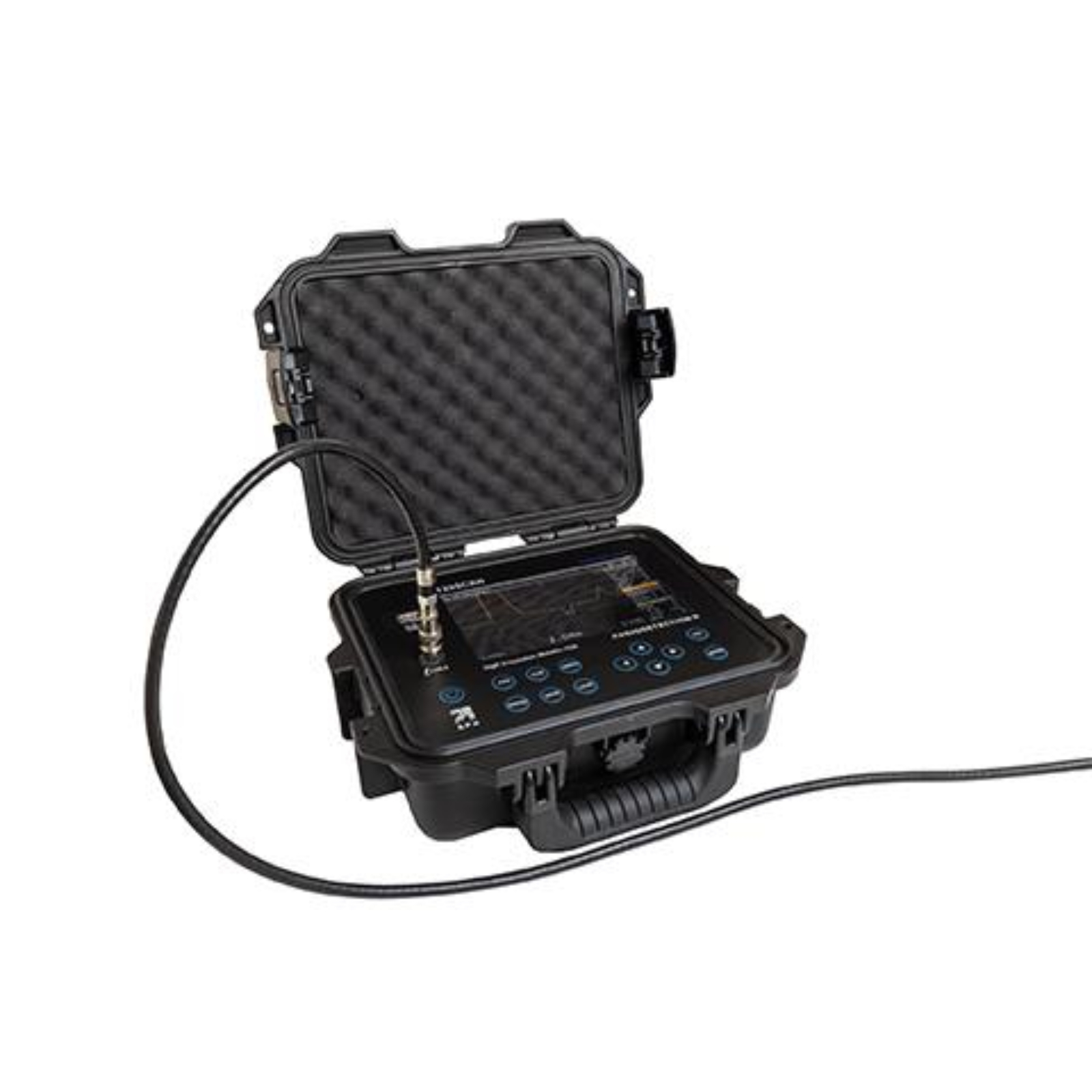

L’analyseur de câbles 1205CXB TDR de Radiodetection est un réflectomètre temporel métallique conçu pour détecter rapidement, facilement et avec précision les défauts dans les câbles en cuivre.
Cet instrument transmet des impulsions électriques dans un câble et mesure les impulsions réfléchies par des discontinuités ou défauts, tels que des jonctions, des courts-circuits, des circuits ouverts, des jonctions haute résistance ou des infiltrations d’eau.
Le temps de retour de l’impulsion permet de calculer la distance précise du défaut, affichée à l’écran après positionnement des curseurs.
Le câble testé doit comporter au moins deux conducteurs ou un conducteur et un écran, ce qui inclut aussi les systèmes multiconducteurs comme les installations de chauffage collectif.
Le 1205CXB se distingue par un signal ultra-propre à faible bruit et un grand écran couleur, avec toutes les commandes TDR accessibles directement, ce qui le rend très simple d’utilisation, même pour les débutants.
Toutes les fonctions TDR sont disponibles sans menus supplémentaires, ce qui réduit le temps de formation et les coûts associés.
Le balayage automatique permet à l’appareil de détecter les défauts selon un seuil de gravité paramétrable.
Deux curseurs indépendants facilitent la localisation des défauts grâce au calcul automatique de la distance entre eux.
Le calcul automatique du dBRL élimine la nécessité d’évaluer manuellement les changements d’impédance, accélérant ainsi la détection des défauts majeurs.
L’analyseur dispose d’un port USB multifonctions qui permet la visualisation, l’exportation des données et la charge de la batterie.
Les formes d’onde peuvent être enregistrées sur clé USB ou mémoire interne, sous forme de fichiers image bmp ou fichiers btr compatibles avec le logiciel PC WaveView™.
Le logiciel PC WaveView™ offre une analyse détaillée des formes d’onde, avec zoom, déplacement des curseurs, modification du VOP, annotation et génération de rapports imprimables.

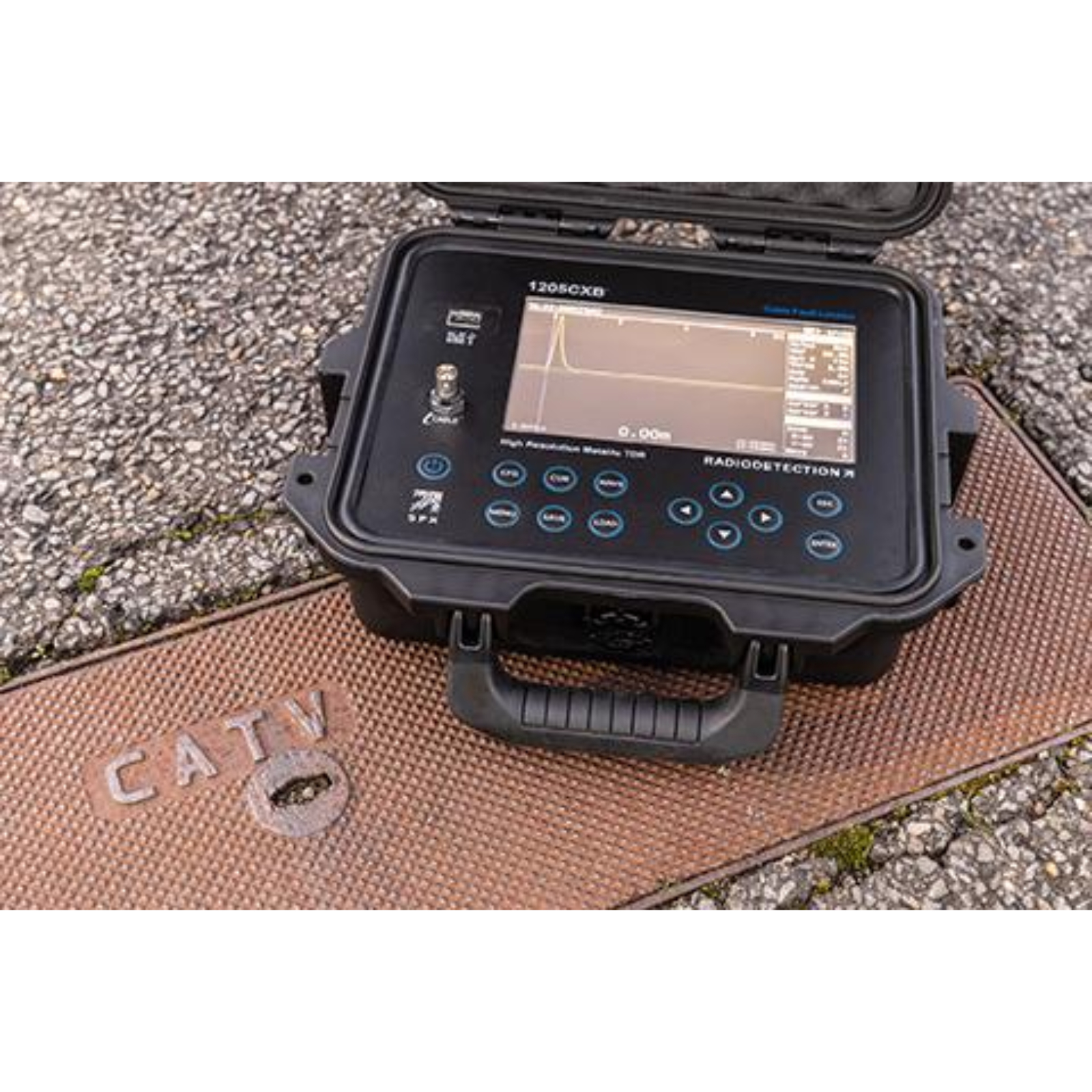

Le 1205CXB est compatible avec une grande variété de câbles : coaxial, paire torsadée, antenne, alimentation basse tension, et peut aussi être utilisé pour détecter des changements affectant la vitesse de propagation (VOP), comme une fuite d’eau entre conducteurs.
Il est adapté à toutes les phases de vie d’un système de câblage : construction, maintenance, recherche de pannes et restauration.
Il permet de localiser les circuits ouverts, courts-circuits, prises illégales, séparateurs, connecteurs lâches ou rouillés, ainsi que la présence d’eau dans les câbles.
Il sert également à mesurer la longueur des câbles et à contrôler les stocks.
D’un point de vue technique, le 1205CXB fonctionne en réglant la vitesse de propagation (VOP) entre 10,0 % et 99,9 % selon la nature du câble, pour un calcul précis des distances.

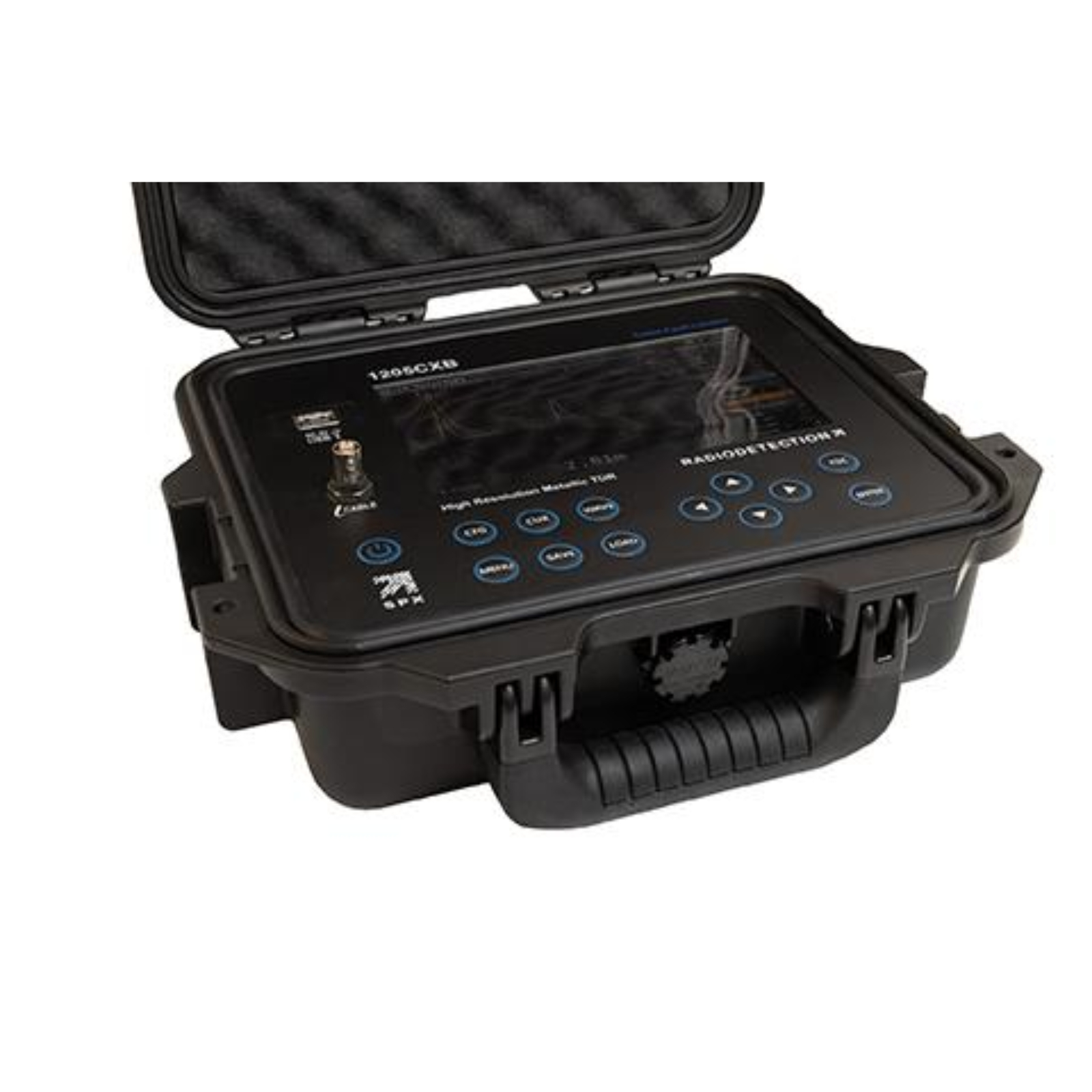

L’interface utilisateur comprend un écran couleur, un connecteur BNC pour câble, un port USB, et plusieurs boutons dédiés pour la configuration, le positionnement des curseurs, la sélection et l’enregistrement des ondes.
Le réflectomètre est robuste, durable, avec un indice de protection IP54 (couvercle ouvert) et IP68 (couvercle fermé).
Il est équipé d’une batterie Lithium-Ion rechargeable via USB, avec un courant de charge maximal de 2 A.
L’appareil doit être stocké dans un environnement propre et sec, à une température comprise entre 0 et +50 °C pour un fonctionnement optimal.
Radiodetection propose des formations à l’utilisation du 1205CXB et assure des mises à jour logicielles gratuites via son portail.
En résumé, le 1205CXB est un outil performant et facile à utiliser pour la détection précise des défauts dans divers types de câbles métalliques, offrant une large gamme de fonctionnalités avancées pour le diagnostic et la gestion des réseaux câblés.
Il associe robustesse, flexibilité de stockage, analyse approfondie via logiciel PC, et simplicité d’utilisation pour répondre aux besoins des professionnels du secteur.
Cet appareil se distingue par un signal ultra-propre à faible bruit et un grand écran couleur, avec toutes les fonctions TDR accessibles directement sans menus supplémentaires, facilitant ainsi son utilisation même pour les débutants. Le balayage automatique détecte les défauts selon un seuil de gravité paramétrable. Le calcul automatique du dBRL accélère la détection des défauts majeurs en éliminant l’évaluation manuelle des changements d’impédance.
Le 1205CXB dispose d’un port USB multifonctions permettant la visualisation, l’exportation des données et la recharge de la batterie lithium-ion intégrée, rechargeable via USB avec un courant maximal de 2 A. Les formes d’onde peuvent être enregistrées sur clé USB ou mémoire interne, sous forme de fichiers bmp ou btr compatibles avec le logiciel PC WaveView™. Ce logiciel offre une analyse détaillée des formes d’onde avec zoom, déplacement des curseurs, modification du VOP, annotation et génération de rapports imprimables.
L’appareil est compatible avec une large variété de câbles : coaxial, paire torsadée, antenne, alimentation basse tension, et détecte aussi les changements affectant la vitesse de propagation (VOP) comme une fuite d’eau entre conducteurs. Il est adapté à toutes les phases de vie d’un système de câblage : construction, maintenance, recherche de pannes et restauration. Il localise circuits ouverts, courts-circuits, prises illégales, séparateurs, connecteurs lâches ou rouillés, présence d’eau dans les câbles, mesure la longueur des câbles et contrôle les stocks.
Techniquement, le 1205CXB permet de régler la vitesse de propagation (VOP) entre 10,0 % et 99,9 % selon la nature du câble. Il intègre un connecteur BNC pour câble, un port USB et plusieurs boutons dédiés pour la configuration, le positionnement des curseurs, la sélection et l’enregistrement des ondes. Robuste et durable, il bénéficie d’un indice de protection IP54 (couvercle ouvert) et IP68 (couvercle fermé). Il doit être utilisé et stocké dans un environnement propre et sec, à une température comprise entre 0 et +50 °C.
Radiodetection propose des formations à l’utilisation du 1205CXB et assure des mises à jour logicielles gratuites via son portail.
Caractéristiques techniques principales :
- Réflectomètre temporel métallique pour câbles en cuivre
- Signal ultra-propre à faible bruit
- Grand écran couleur
- Toutes les fonctions TDR accessibles sans menus supplémentaires
- Balayage automatique avec seuil de gravité paramétrable
- Deux curseurs indépendants avec calcul automatique de la distance entre eux
- Calcul automatique du dBRL pour détection rapide des défauts
- Port USB multifonctions pour visualisation, exportation des données et charge de la batterie
- Enregistrement des formes d’onde sur clé USB ou mémoire interne en fichiers bmp ou btr compatibles avec logiciel PC WaveView™
- Compatible avec câbles coaxiaux, paire torsadée, antenne, alimentation basse tension et autres
- Réglage de la vitesse de propagation (VOP) entre 10,0 % et 99,9 %
- Connecteur BNC pour câble
- Batterie lithium-ion rechargeable via USB avec courant de charge maximal de 2 A
- Indice de protection IP54 (couvercle ouvert) et IP68 (couvercle fermé)
- Plage de fonctionnement de 0 à +50 °C
- Référence fournisseur : 10/1205CXB-EU
- Marque : Radiodetection
Le 1205CXB est un outil performant et simple d’utilisation, offrant une large gamme de fonctionnalités avancées pour le diagnostic précis et la gestion des réseaux câblés, alliant robustesse, flexibilité de stockage et analyse approfondie via logiciel PC.
- réflectomètre temporel métallique pour câbles en cuivre
- signal ultra-propre à faible bruit
- grand écran couleur
- toutes les fonctions TDR accessibles sans menus supplémentaires
- balayage automatique avec seuil de gravité paramétrable
- deux curseurs indépendants avec calcul automatique de la distance entre eux
- calcul automatique du dBRL pour détection rapide des défauts
- port USB multifonctions pour visualisation, exportation des données et charge de la batterie
- enregistrement des formes d’onde sur clé USB ou mémoire interne en fichiers bmp ou btr compatibles avec logiciel PC WaveView™
- compatible avec câbles coaxiaux, paire torsadée, antenne, alimentation basse tension et autres
- réglage de la vitesse de propagation (VOP) entre 10,0 % et 99,9 %
- connecteur BNC pour câble
- batterie lithium-ion rechargeable via USB avec courant de charge maximal de 2 A
- indice de protection IP54 (couvercle ouvert) et IP68 (couvercle fermé)
- fonctionne dans une plage de température de 0 à +50 °C
- référence fournisseur : 10/1205CXB-EU
- marque : Radiodetection
L’appareil affiche une impulsion de départ et les impulsions réfléchies correspondant aux défauts ou discontinuités dans le câble. L’utilisateur positionne deux curseurs indépendants sur l’écran : le premier au pied de l’impulsion de départ, le second au pied de l’impulsion réfléchie. La distance entre ces curseurs est automatiquement calculée et affichée, indiquant la localisation précise du défaut.
Le balayage automatique peut être activé pour que l’appareil détecte les défauts selon un seuil de gravité paramétrable. Les formes d’onde peuvent être enregistrées dans la mémoire interne ou sur une clé USB, sous forme de fichiers compatibles avec le logiciel PC WaveView™, qui permet d’analyser, annoter et générer des rapports des résultats.
Le 1205CXB est utilisé dans différents contextes liés à la gestion des câbles métalliques, notamment lors des phases de construction, de maintenance, de recherche de pannes et de restauration. Il sert à localiser des circuits ouverts, courts-circuits, prises illégales, séparateurs, connecteurs lâches ou rouillés, ainsi que la présence d’eau dans les câbles. Il permet aussi de mesurer la longueur des câbles et de contrôler les stocks.
En cas de fonctionnement non conforme, il est recommandé de ne pas utiliser l’appareil s’il est endommagé ou défectueux, de vérifier que les points de connexion sont propres et en bon état, et de ne charger la batterie qu’avec un chargeur approuvé, sans dépasser le courant maximal de 2 A.
Le résultat attendu est l’affichage clair et précis de la distance jusqu’aux défauts détectés dans le câble, facilitant leur localisation et leur analyse.
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
Quels types de câbles peuvent être testés avec l’analyseur 1205CXB ?
Le 1205CXB est compatible avec une large variété de câbles métalliques, notamment les câbles coaxiaux, les paires torsadées, les câbles d’antenne et d’alimentation basse tension. Le câble testé doit comporter au moins deux conducteurs ou un conducteur et un écran, ce qui inclut aussi des systèmes multiconducteurs comme les installations de chauffage collectif.
Comment le 1205CXB localise-t-il précisément les défauts dans un câble ?
Le 1205CXB transmet des impulsions électriques dans le câble et mesure les impulsions réfléchies par des discontinuités ou défauts, tels que courts-circuits, circuits ouverts, jonctions haute résistance ou infiltrations d’eau. La distance du défaut est calculée en fonction du temps de retour de l’impulsion, affichée à l’écran après positionnement de deux curseurs indépendants, dont la distance est automatiquement calculée.
Comment régler la vitesse de propagation (VOP) pour un calcul précis des distances ?
La vitesse de propagation, essentielle pour une mesure précise, est réglable par l’utilisateur entre 10,0 % et 99,9 % via le bouton de configuration. Cette valeur doit correspondre aux caractéristiques du câble testé, généralement indiquée dans sa fiche technique, car elle influe directement sur la précision du calcul de la distance des défauts.
Quelles sont les fonctionnalités qui facilitent l’utilisation du 1205CXB ?
Toutes les fonctions TDR sont accessibles directement à l’écran sans menus supplémentaires, simplifiant ainsi l’utilisation. Le balayage automatique détecte les défauts selon un seuil de gravité paramétrable, tandis que le calcul automatique du dBRL élimine l’évaluation manuelle des changements d’impédance, accélérant la localisation des défauts majeurs.
Quels modes de stockage et d’analyse des données sont disponibles avec le 1205CXB ?
Les formes d’onde peuvent être enregistrées sur clé USB ou dans la mémoire interne sous forme de fichiers bmp ou btr compatibles avec le logiciel PC WaveView™. Ce logiciel permet une analyse détaillée des formes d’onde, avec zoom, déplacement des curseurs, modification du VOP, annotation et génération de rapports imprimables.
Quelles précautions de sécurité et d’entretien sont nécessaires pour le 1205CXB ?
Le 1205CXB ne doit pas être utilisé sur des câbles sous tension, sous peine de risque mortel. Il contient une batterie Lithium-Ion rechargeable via USB avec un courant maximal de charge de 2 A. Il doit être stocké et utilisé dans un environnement propre et sec, à une température comprise entre 0 et +50 °C. Il est recommandé de vérifier régulièrement l’état des points de connexion et de ne pas utiliser l’appareil s’il est endommagé ou défectueux.
