15 chevilles à frapper tête fraisée - clou acier zingué - Ø8x120mm - SCELL-IT - EX-9101348120B
Référence : S344EX9101348120B
Découvrez 15 chevilles à frapper tête fraisée - clou acier zingué - Ø8x120mm - SCELL-IT - EX-9101348120B disponible à l'achat
- Cheville prémontée pour une pose rapide et efficace.
- Clou fileté permettant un démontage facile et pratique.
- Design optimal pour un excellent guidage du clou lors de la pose.
- Disponible en plusieurs versions : tête plate, tête fraisée, tête large.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

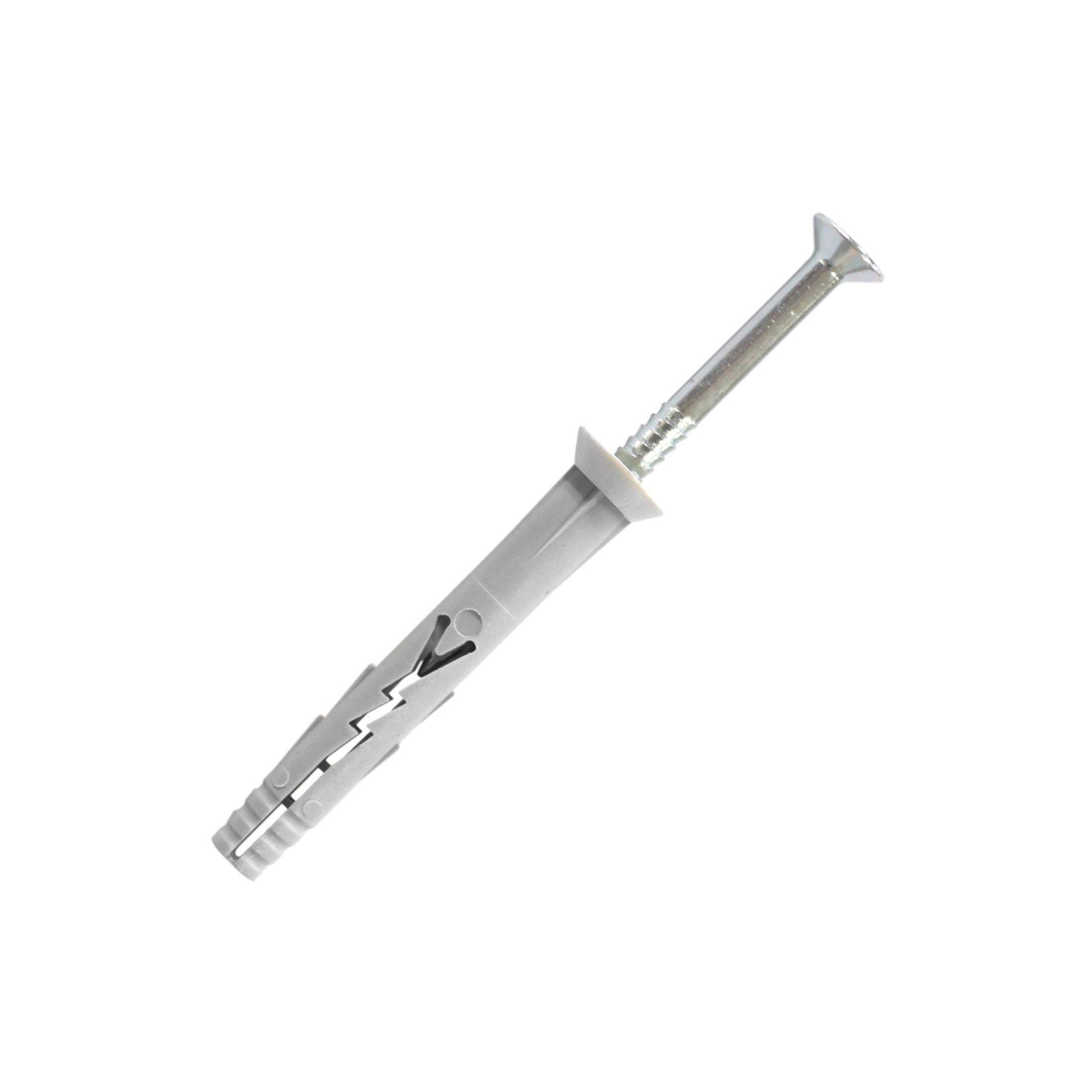

Ce produit correspond à un lot de 15 chevilles à frapper avec tête fraisée, équipées d’un clou en acier zingué, de dimensions Ø8x120 mm, de la marque SCELL-IT (référence EX-9101348120B).
Ces chevilles sont prémontées, ce qui permet une pose rapide et efficace.
Le clou est fileté, offrant la possibilité d’un démontage facile et pratique.
Le design de la cheville assure un excellent guidage du clou lors de la pose, garantissant une fixation optimale.
Ce modèle existe également en versions tête plate et tête large, adaptées selon les besoins spécifiques.
La cheville est fabriquée en nylon, tandis que le clou est en acier zingué.
Une version avec clou en inox A4 est disponible pour une meilleure résistance à la corrosion.
Elle est conçue pour être utilisée dans différents matériaux : béton, maçonnerie pleine et maçonnerie creuse.
Pour la mise en œuvre, il faut percer un trou au diamètre recommandé de 8 mm et à une profondeur minimale de 80 mm pour la cheville de 120 mm de longueur.
La cheville est insérée à travers l’objet à fixer, puis on frappe sur la tête du clou pour provoquer l’expansion de la cheville dans le matériau support.
Les dimensions précises pour cette cheville sont un diamètre de 8 mm, une longueur totale de 120 mm, un diamètre de perçage de 8 mm, une profondeur de perçage minimale de 80 mm et une épaisseur maximale de fixation de 43 mm.
Les charges de service recommandées varient selon le matériau :
- Dans le béton C12/15, la charge admissible est de 54 daN.
- Dans le béton C16/20 à C50/60, la charge admissible est également de 54 daN.
- Dans la brique pleine (masse volumique supérieure ou égale à 1,7 kg/dm³), la charge admissible est de 54 daN.
Ce produit est conforme aux normes de qualité et de sécurité en vigueur.
Son design est pensé pour faciliter la pose et garantir la fiabilité de la fixation.
En résumé, cette cheville à frapper universelle avec tête fraisée est une solution robuste, rapide à poser, adaptée à plusieurs types de supports et offrant la possibilité de démontage grâce à son clou fileté.
Elle convient particulièrement pour des fixations nécessitant une bonne tenue mécanique dans le béton et la maçonnerie.
Matériaux :
- Corps de cheville en nylon
- Clou en acier zingué ou inox A4
Domaines d’utilisation :
- Béton (de C12/15 à C50/60)
- Maçonnerie pleine
- Maçonnerie creuse
Mise en œuvre :
- Percer un trou au diamètre et à la profondeur recommandés (voir tableau dimensions)
- Insérer la cheville à travers l’objet à fixer
- Frapper sur la tête du clou pour provoquer l’expansion de la cheville et assurer sa fixation
Dimensions et caractéristiques techniques (extraites du tableau) pour la cheville Ø8x120 mm tête fraisée acier zingué (référence YZF8120) :
- Longueur totale (L) : 120 mm
- Diamètre du trou (dcut) : 8 mm
- Profondeur de perçage minimale (h1) : 80 mm
- Épaisseur maximale de l’élément à fixer (tfix) : 43 mm
Performances de charge (valeurs indicatives) pour cheville Ø8 mm tête fraisée acier zingué :
- Béton C12/15 : 54 daN
- Béton C16/20 à C50/60 : 54 daN
- Brique pleine (μ ≥ 1,7 Kg/dm3) : 54 daN
Avantages :
- Cheville prémontée facilitant une pose rapide et efficace
- Clou fileté permettant un démontage si nécessaire
- Design optimisé pour un guidage précis du clou lors de la pose
- Disponibilité en plusieurs types de tête pour s’adapter aux besoins spécifiques
Le produit est conforme aux usages courants de fixation dans le béton et la maçonnerie, offrant une solution fiable et polyvalente pour la fixation de charges légères à moyennes.
- marque : scell-it
- référence fournisseur : EX-9101348120B
- matière cheville : nylon
- matière clou : acier zingué
- type de clou : fileté pour démontage facile
- diamètre : 8 mm
- longueur totale : 120 mm
- diamètre de perçage recommandé : 8 mm
- profondeur minimale de perçage : 80 mm
- épaisseur maximale de fixation : 43 mm
- charges admissibles : 54 daN dans béton C12/15, béton C16/20 à C50/60 et brique pleine (masse volumique ≥ 1,7 kg/dm³)
- versions disponibles : tête plate, tête fraisée, tête large
- usage : béton, maçonnerie pleine, maçonnerie creuse
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de cette cheville à frapper à tête fraisée ?
Cette cheville prémontée est conçue pour une pose rapide et efficace. Elle est équipée d’un clou en acier zingué 5.6, fileté pour permettre un démontage facile. Son design assure un excellent guidage du clou lors de la pose. Elle est adaptée aux supports béton (C12/15 à C50/60), maçonnerie pleine et creuse.
Quelles sont les dimensions et les contraintes de perçage à respecter pour cette cheville ?
Le diamètre de perçage doit être de 8 mm avec une profondeur minimale de 43 mm. L’épaisseur maximale de la pièce à fixer est de 80 mm. Il faut respecter un espacement minimal de 100 mm entre les fixations ainsi qu’une distance minimale de 100 mm par rapport au bord du support.
Quels sont les supports compatibles avec cette cheville à frapper ?
Elle est compatible avec le béton de classes C12/15 à C50/60, ainsi qu’avec la maçonnerie pleine et creuse. Cette polyvalence en fait une solution adaptée à la plupart des matériaux courants en construction.
Quelle charge cette cheville peut-elle supporter en service ?
La charge de service indicative est de 54 daN en béton C16/20 à C50/60 et en brique pleine d’une densité supérieure ou égale à 1,7 kg/dm³. Ces valeurs sont données à titre indicatif et doivent être considérées dans le cadre des conditions d’utilisation préconisées.
Comment se déroule la mise en œuvre de cette cheville à frapper ?
Il faut percer un trou au diamètre et à la profondeur recommandés, insérer la cheville à travers l’objet à fixer, puis frapper sur la tête du clou pour provoquer l’expansion de la cheville dans le support. Cette méthode garantit une fixation solide et rapide.
